纽黑文20x4字符型液晶显示模块

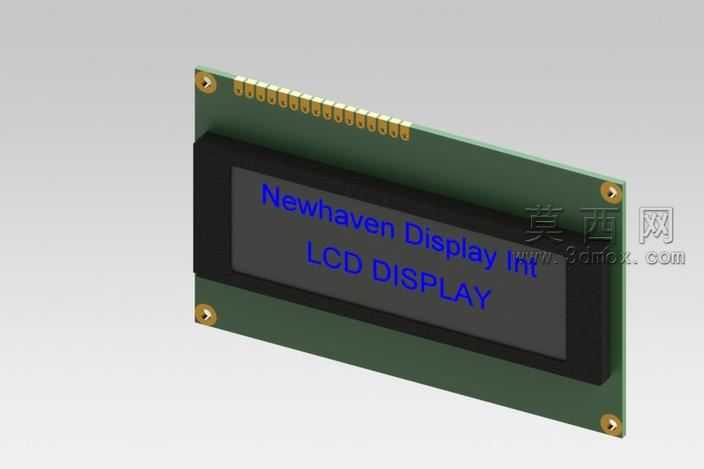

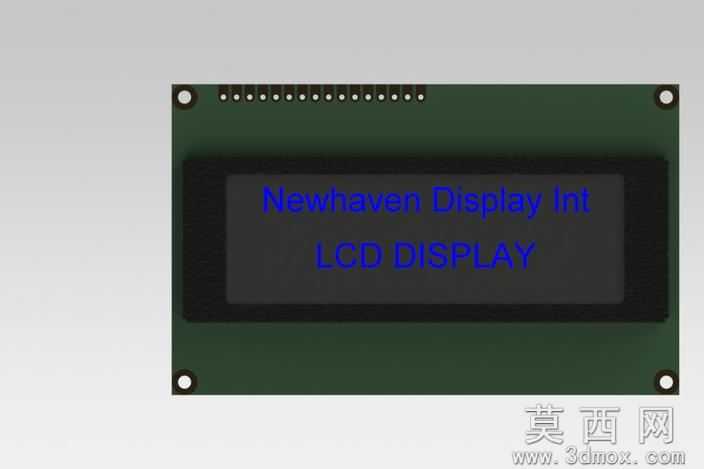

本作品为20x4规格的字符型液晶显示模块三维建模成果，建模过程以还原实物真实结构与外观质感为核心目标，依托三维建模软件完成全参数化搭建。建模初期先梳理实物的层级结构：将整体拆分为PCB基板、金属固定孔位、排针连接引脚、液晶显示黑框、显示区域五个独立建模单元，先绘制PCB基板的矩形轮廓，精准定位四角的金属固定安装孔，还原孔位周边的金属包边细节，再沿基板上边缘排布单排直插排针，每根排针的尺寸、间距严格匹配实物引脚规格，还原排针金属光泽与焊接端的细微结构。随后搭建液晶部分的结构：先制作包裹液晶屏的黑色塑料边框，还原边框的倒角与贴合PCB的安装卡扣结构，再制作核心显示区域，区分液晶层与背光层的结构层次。材质渲染阶段，为PCB基板赋予哑光深绿的阻焊层材质，还原板材表面细微的磨砂质感，为排针、固定孔金属件赋予亮面金属材质，模拟镀金引脚的暖金色金属光泽；为黑色塑料边框赋予哑光黑塑料材质，添加细微的颗粒质感还原注塑件的真实触感；显示区域的材质做分层处理，底层为背光层的半透浅灰材质，表层为液晶显示层，在表面添加蓝色字符贴图，精准还原“Newhaven Display Int”“LCD DISPLAY”的蓝色字样效果，同时模拟液晶屏幕表面的轻微反光特性，让显示区域更具真实感。建模过程中严格把控各部件的装配关系，确保排针与PCB的焊接位置、液晶边框与基板的卡扣位置完全贴合，无结构穿模问题，整体比例与实物1:1匹配，可用于电子设备结构装配验证、显示模块布局演示、教学场景的结构展示等用途，模型细节完整，各部件可独立拆分编辑，能够满足不同场景下的使用需求。
