烘焙车间多层托盘周转台车结构设计

　　该台车主要面向食品烘焙、中央厨房、面点加工、速冻预处理以及洁净车间内的半成品周转场景，用来承放烤盘、蒸盘、冷却盘或标准化托盘。现场作业中，面团醒发后入炉、烘烤后冷却、包装前暂存、清洗后沥水等环节都需要频繁转移盘件，若直接叠放，容易造成产品挤压、盘面污染和取放混乱。多层架车通过竖向分层，把每只托盘独立支承在导轨槽内，使盘与盘之间保留稳定空气通道，既便于热风循环，也能减少人工反复搬运。

　　架体外形按80cm×120cm的占地边界进行布置，属于车间通道内可推行的窄型周转设备。建模时需要重点控制车体宽度与转向半径，因为烘焙生产线两侧常布置烤炉、醒发箱、冷却线和清洗台，通道余量并不宽裕。车体高度方向设置20个托盘位，层间距按常规烤盘堆叠、热食散热和人工取放高度综合确定。底层托盘不宜过低，以避免脚轮安装区、地面水渍和清扫碰撞；顶层位置则要考虑操作人员伸手取放的舒适性，过高会增加烤盘倾翻和烫伤风险。

　　结构上采用框架式焊接或拼装思路，四根立柱承担主要竖向载荷，侧面横撑与背部连杆形成抗扭体系。托盘支承位置可理解为成对布置的水平导轨槽，盘件从开放侧推入后，两侧边缘同时落在支承条上，推入到位后由后侧限位阻止过度穿行。导轨槽的宽度、厚度和开口高度需要与托盘翻边尺寸匹配，间隙过小会导致烤盘热变形后卡滞，间隙过大则会在推行时产生晃动。对于食品场景，支承条应尽量减少积粉死角，连接处避免形成难以清洗的封闭缝隙。

　　脚轮布置是这类台车能否稳定使用的关键。模型底部四个角点设置万向脚轮，轮体采用适合车间地面的小直径耐磨轮，安装时需保证轮支架回转空间不与立柱、底梁干涉。满载状态下，整车重心较高，若脚轮偏置量不足，转向时会出现迟滞或横向摆动；若底梁外扩过多，又会牺牲通道通过能力。工程建模时应把脚轮安装板、螺栓孔位、刹车踏板和最低离地间隙一并表达，尤其要核对脚轮旋转90度后的包络范围，防止推入电梯、过门或靠近设备台架时发生干涉。

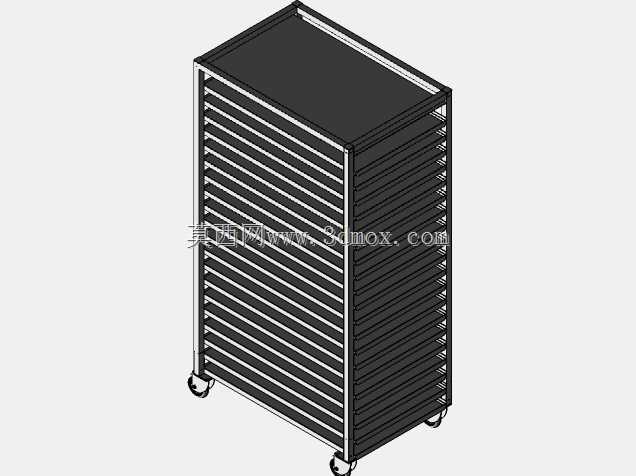

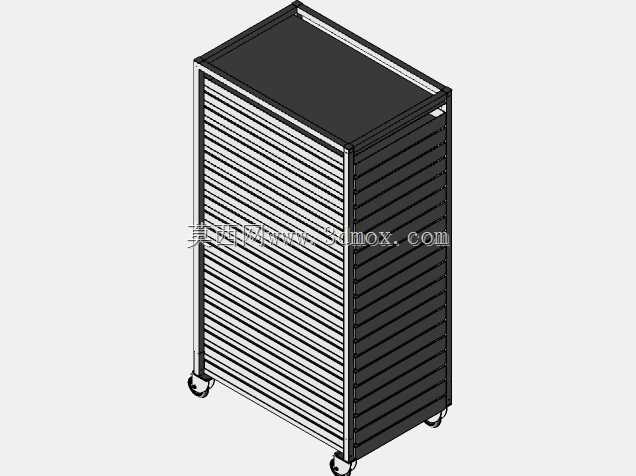

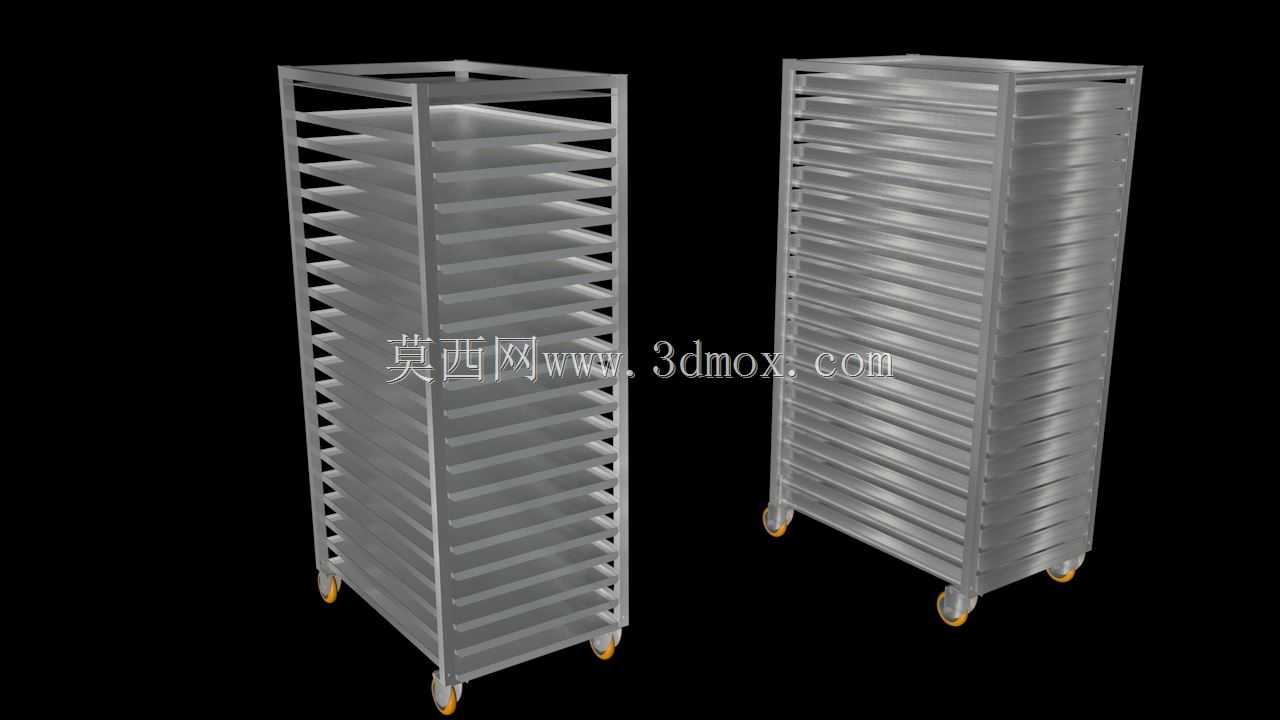

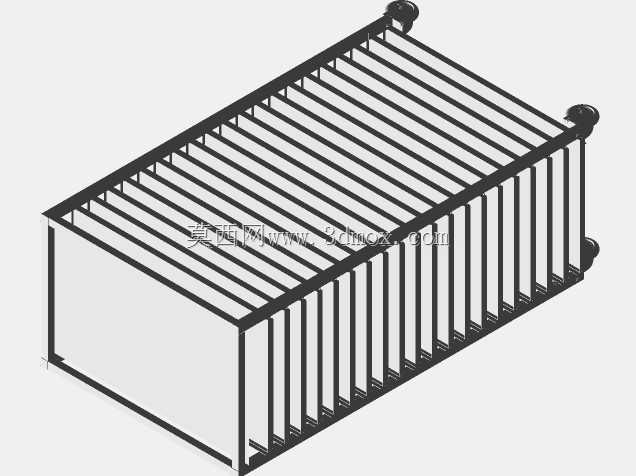

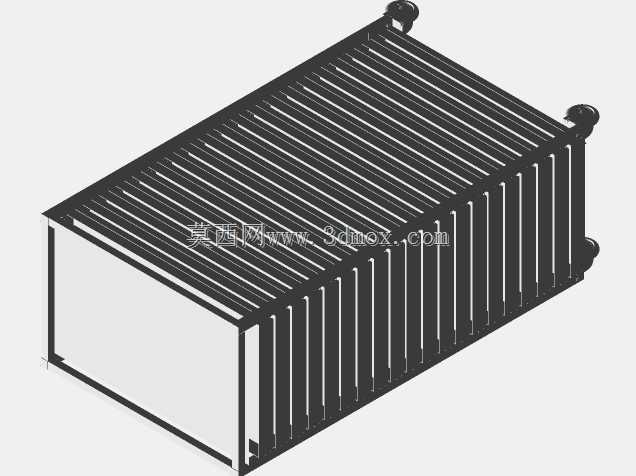

　　两台架车在图中分别展示了开放侧和封闭侧的形态。开放侧用于托盘进出，立柱与导轨形成清晰的插槽节奏；封闭侧可通过密布横条或整面栏条增强侧向约束，防止托盘在推行过程中从后方滑出，同时提高框架整体刚度。顶部设置矩形边框，既可以作为推手受力区域的补充，也能在多车暂存时限制上部变形。若现场需要台车与烤炉台车导轨对接，顶部和底部的定位尺寸还应与炉前轨道、卸料平台保持一致。

　　从载荷传递看，托盘上的均布载荷先通过盘边传给两侧支承条，再由支承条传入立柱，立柱经底梁汇聚到四个脚轮，最终由地面承担。设计时不能只校核单根支承条的静强度，还要考虑托盘偏载、操作人员快速抽拉、车轮越过门槛或地面接缝时的冲击。多层满载后，车体侧向惯性会使角部焊缝和脚轮安装座成为薄弱位置，因此底框与立柱交接处宜保留连续焊接面或加装加强角件。

　　在实际选型中，这类设备的价值不在于复杂传动，而在于尺寸边界、层距、托盘兼容性和车间流转效率。三维建模应准确反映插槽数量、盘件进出方向、脚轮回转范围、车体外形包络以及人员推行空间，使结构设计人员可以直接据此核对通道宽度、烤炉节拍、暂存区容量和清洗区动线。模型整体结构简洁，但对尺寸协调性要求较高，任何层距、导轨开口或脚轮位置的偏差，都会在现场批量使用时被放大为卡盘、碰炉、转向困难等问题。
