可调配重式家用商用力量训练哑铃结构

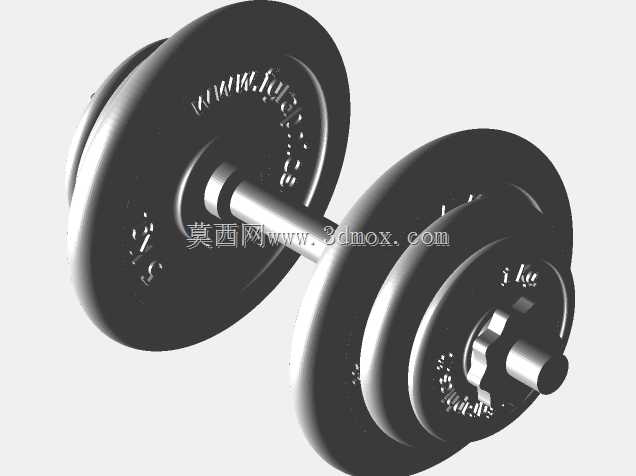

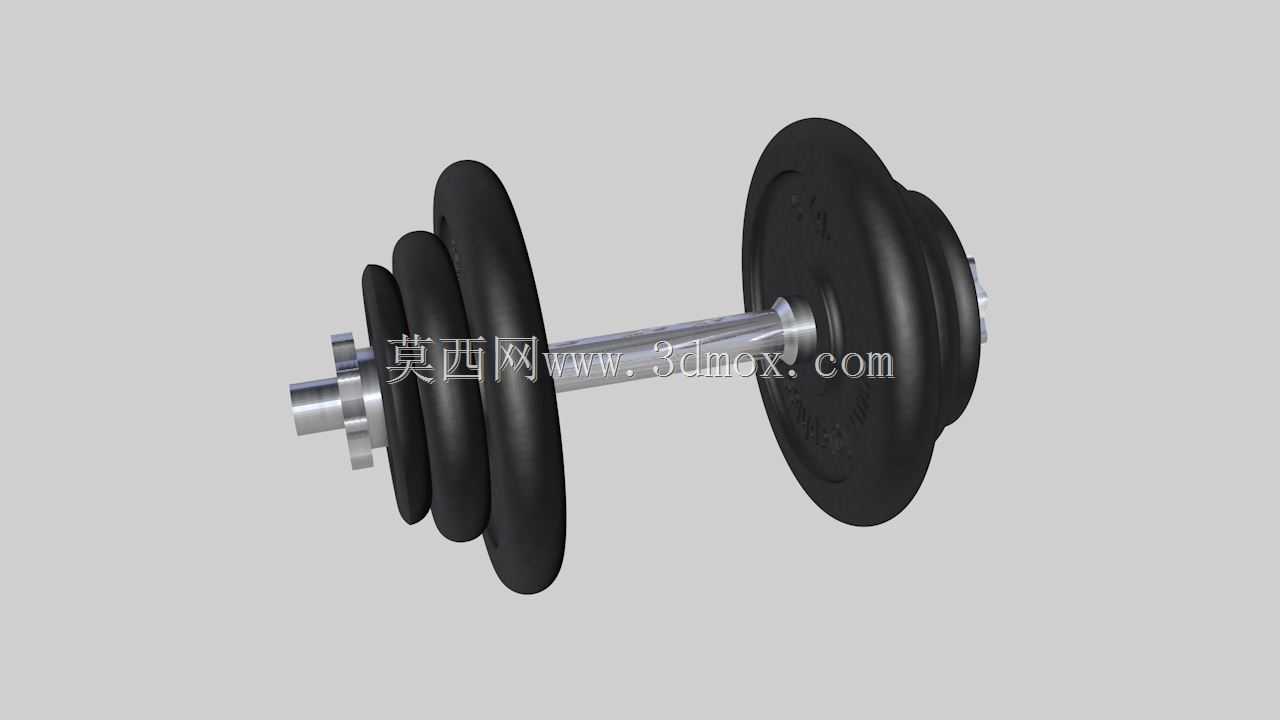

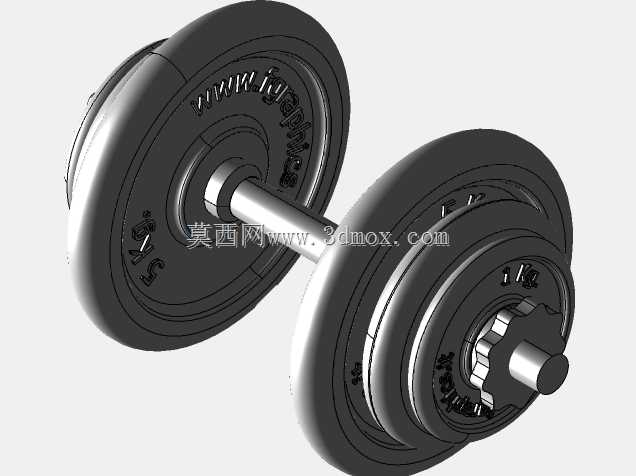

　　这套哑铃结构的三维建模工作，最初是围绕家用健身场景与小型商用健身房的共用需求展开的，在做结构拆解之前，首先要明确不同使用场景下的核心约束：家庭场景下用户往往没有专属的大面积健身区域，器材需要在闲置时可以快速拆解收纳，不能占用过多客厅或阳台空间；而小型工作室、社区健身房这类商用场景里，器材需要承受高频次的拆装、反复的配重调整，还要适配不同训练水平用户的重量需求，从入门新手的轻重量激活训练，到进阶训练者的大重量力量组都能覆盖，因此最终选择了可叠加配重片的可拆卸式结构，而非固定重量的一体成型哑铃。

　　从实际使用逻辑倒推结构设计的时候，首先确定的是中间握持杆的参数边界：握持段采用滚花防滑的金属杆身，杆的直径控制在普通人手掌握持舒适的区间，既不会因为过细导致大重量握持时硌手，也不会因为过粗让手掌偏小的用户无法完全抓握，杆身两端的螺纹段长度经过反复校核，要保证在单侧叠加最多三片配重片的时候，末端的锁紧螺母仍然有足够的啮合行程，不会出现螺纹咬合不足导致配重片松脱的风险。杆身两端的定位轴肩做了台阶式设计，最内侧的配重片可以直接抵靠在轴肩端面上，不需要额外加装定位套，既减少了零件数量，也避免了长期使用后定位套移位产生的装配间隙。

　　配重片的外形采用边缘带圆弧过渡的圆盘结构，没有尖锐的棱角，一方面是在训练过程中如果哑铃不慎磕碰地面或者周边家具，圆弧面可以分散冲击力，不会磕坏地板或者划伤器材表面，另一方面圆盘形的配重片在拆装滚动的时候也不会出现棱角卡滞的问题。配重片的中心开孔和杆身的配合间隙选在了小间隙过渡配合的区间，间隙过大会导致配重片装到杆上之后出现径向晃动，训练举升过程中产生额外的交变冲击，不仅会让杆身的螺纹段过早磨损，晃动产生的动载荷还会让用户的手腕承受不必要的侧向力，容易造成训练损伤；间隙过小则会让用户在调整配重的时候很难把片顺畅套入杆身，尤其是手上沾了健身出汗的防滑镁粉之后，过小的配合间隙会让拆装阻力大幅提升。配重片的单侧厚度根据1公斤、2公斤、5公斤三个重量档位做了区分，重量越大的配重片厚度越大，外轮廓直径也相应增加，在材料密度一致的前提下，通过外径和厚度的组合匹配重量，不需要在片体上做额外的挖空或者填充配重块，整体零件结构更简单，开模或者机加工的工艺性都更好。

　　锁紧结构采用了和杆端螺纹匹配的旋紧螺母，螺母的外侧做了滚花防滑边，用户不需要借助额外工具，徒手就可以旋紧，在配重片全部套入之后，把螺母旋紧抵靠在最外侧配重片的端面，就可以把所有叠装的配重片轴向压紧，在做卧推、弯举、硬拉这类哑铃动作的时候，配重片不会沿着杆身轴向窜动。在建模过程中特意校核了最极端的装配工况：当杆两侧都装到最大允许配重的时候，整体的重心落在握持段的中心位置，不会出现一侧偏重的问题，用户抓握杆身中间位置的时候，两端重量对称，不需要额外调整发力角度来平衡偏载。

　　从安装边界的角度考虑，整套哑铃在完全装配完成之后，整体长度控制在常规哑铃架的存放槽宽度以内，不需要定制特殊尺寸的存放架，拆解之后所有配重片都可以同轴摞在杆身上，或者单独堆叠收纳，占用的平面空间不到半平米，非常适合小户型家庭用户存放。杆身的金属材质和配重片的硬质耐磨材料做了区分，杆身需要承受反复的弯曲载荷，因此选用韧性更好的金属材料，避免大重量下杆身出现弯曲变形，配重片则优先考虑耐磨、减震的材料，磕碰的时候不会产生过大的噪音，也不会因为反复摔碰出现掉块、开裂的问题。在结构细节上，配重片的两个端面都做了微小的平面度要求，叠装的时候相邻两片配重片可以完全贴合，不会出现点接触导致的压痕，长期使用之后端面也不会因为局部压强过大出现磨损凹陷。这套结构除了作为哑铃使用之外，用户如果选配更长的同规格杆身，搭配同款配重片也可以组装成短杠铃使用，适配更多的训练动作，零件的通用率很高，不需要单独开多套模具，不管是小批量定制生产还是爱好者自行加工组装，都有很强的实操性。
