双层堆叠式金属物料周转承载架

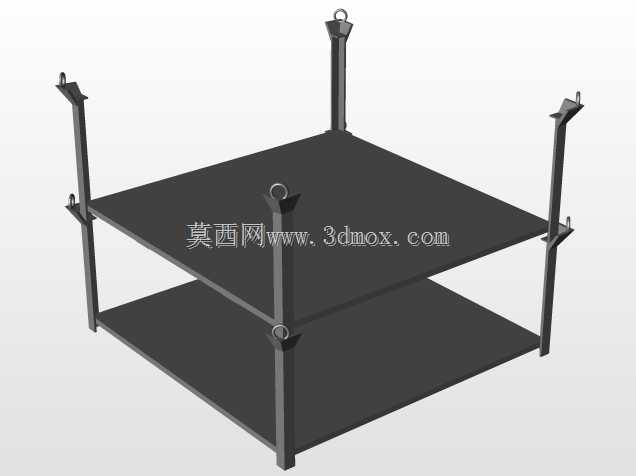

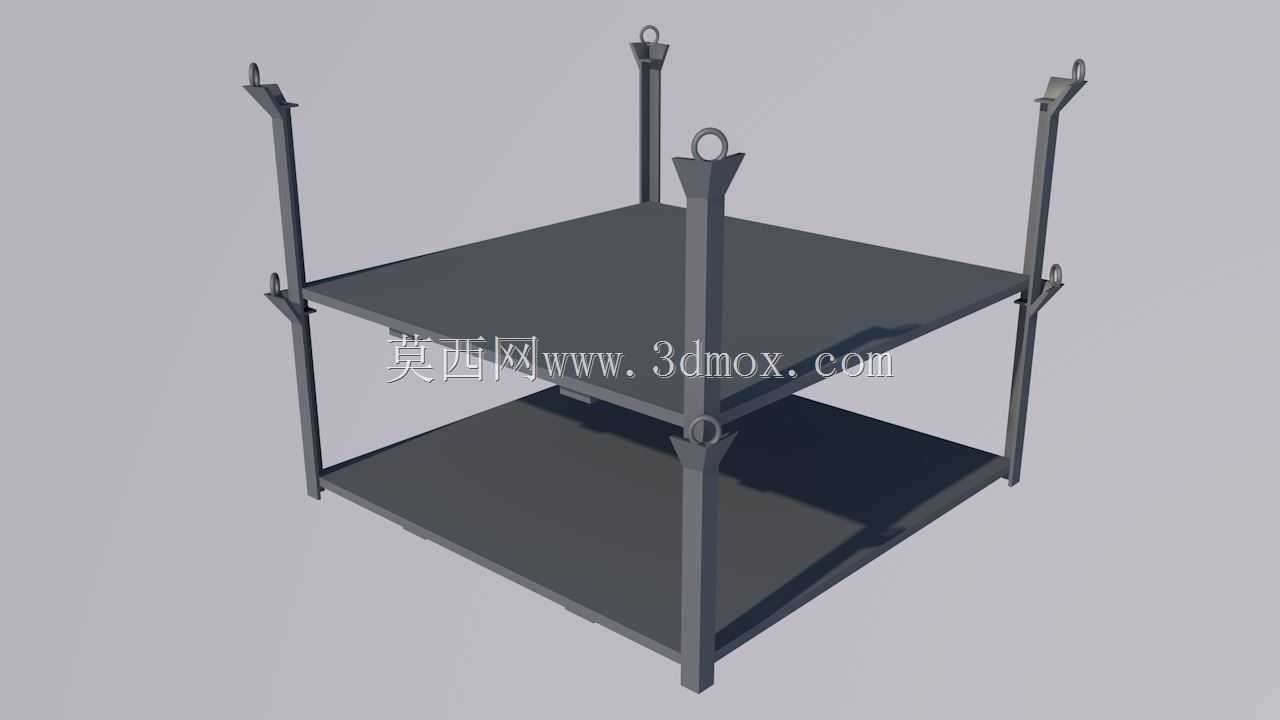

　　该结构件面向车间内部周转、线边缓存、成品仓堆码以及跨工序转运场景，属于可重复使用的金属承载工装。整体采用方形平面承载层与四根角部立柱组合，外形边界为4200mm×4200mm×1600mm，适合放置大尺寸板材、箱体总成、焊接组件或规则包装件。建模时将承载面、立柱、顶部起吊点和侧向定位结构分别表达，便于在方案评审中检查叉车作业空间、行车吊运路径以及多层叠放时的干涉关系。

　　从实际用途看，这类架体并不单纯作为静态货架使用，而更强调周转过程中的兼容性。底层承载板提供平整支撑面，可避免散件直接落地造成磕碰；第二层承载面将竖向空间分成两个存放区间，适合同批次零件分层摆放，也能在转运时减少上下工件之间的挤压。四根立柱位于角部，既承担上层载荷，又为货物四周留出装卸开口；作业人员可从多个方向进行码放，叉车或液压车在进入底部时也更容易对位。

　　结构设计上，立柱顶部设置起吊环，便于行车在重型工件或整架物料转移时垂直起吊；柱身上部和下部的配合构造考虑了堆叠导向，使多个架体在仓库中向上叠放时能够快速落位，减少错位风险。角部侧向的挂钩式构件可用于捆扎、限位或与外部牵引、防护附件配合，在运输振动工况下提高货物稳定性。承载层边缘与立柱连接处采用刚性节点思路，模型中保留了明显的连接关系，方便后续转化为焊接件、螺栓连接件或混合装配结构。

　　尺寸边界在布置时需要重点核对。4200mm的平面宽度决定了架体在车间通道、电梯、门洞和货车车厢内通过时的最小转弯与通行余量；1600mm的高度包含立柱和起吊结构，叠放时不能只按单层净空计算，还应预留吊环高度、上层架体底部嵌入量以及叉车举升安全距离。若用于自动化库区，还需结合输送辊道、堆垛机货叉和库位净宽复核立柱位置；若用于普通仓库，则应重点校核地面承载、堆高层数和作业人员视线遮挡。

　　建模表达采用装配体思路，承载面板、立柱、吊环、侧向挂钩和加强节点均有独立形体，能够支持工程人员进行材料规格替换、板厚调整、加强筋布置和焊接工艺拆分。对于需要出图的场景，可在该模型基础上补充立柱截面、面板折边、吊耳焊缝和堆叠配合公差；对于物流仿真场景，可将其作为标准载具，验证厂区通道宽度、缓存区面积和吊装节拍。整体结构没有复杂传动机构，设计关键在于承载刚度、堆叠定位、起吊安全和现场通行边界的平衡。
