便携式可折叠红外辐射取暖电炉结构

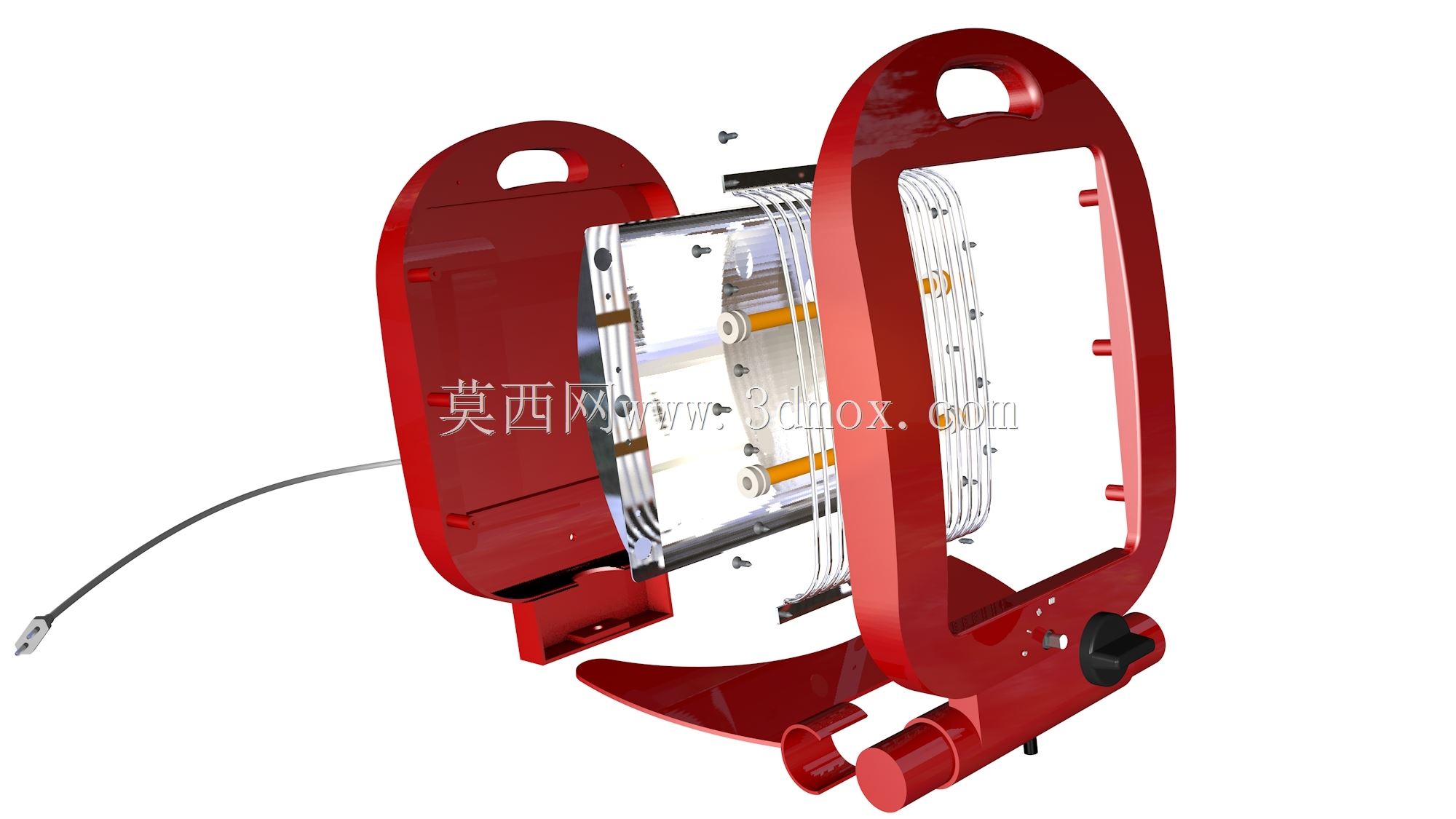

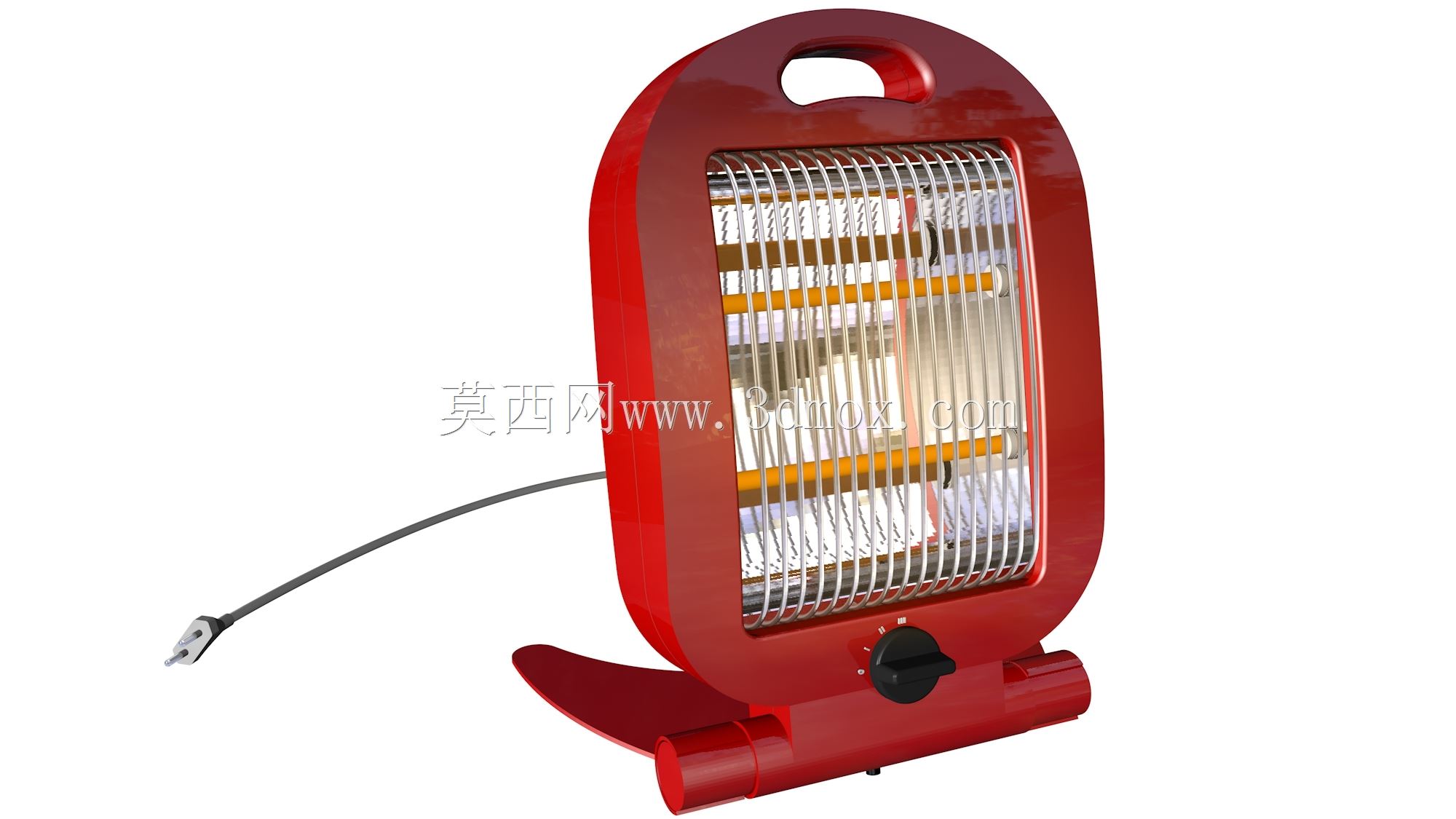

　　这款电炉的三维结构设计，核心围绕户外临时取暖、小型工位局部补温、应急场景供热这类实际使用需求展开，区别于固定安装的工业加热炉，整体结构优先考虑移动便利性与使用时的角度可调性。从结构拆分来看，两侧对称的红色压铸支架是整个设备的承载主体，支架顶部预留的镂空提手结构，直接集成了搬运功能，不需要额外加装提手配件，既减少了装配零件数量，也避免了外接提手的松动风险，支架下部的弧形支撑脚做了加宽处理，放置在不平整的地面时也能保证足够的支撑稳定性，不会因为轻微碰撞出现侧翻。

　　支架与内部加热组件的连接位置设置了阻尼转轴结构，使用时可以根据实际供热需求，在0到90度范围内调整加热面的俯仰角度，不管是放置在地面朝向人员腿部供热，还是架设在工作台边朝向操作面补温，都能调整到合适的照射角度，不需要额外垫高设备。内部的加热核心采用多层复合结构，最外侧是耐高温的金属防护网罩，网罩的网格间距控制在8mm以内，既可以保证红外热量的正常辐射透出，也能避免人员肢体意外触碰内部高温加热元件造成烫伤，网罩通过四周的卡扣与内部反射罩连接，后期维护时不需要工具就能快速拆卸清理积灰。

　　反射罩采用镜面抛光的弧形曲面结构，曲面弧度经过光学反射路径校核，能将加热元件产生的红外辐射集中朝向正面区域投射，减少热量向背部的无效散失，提升热能利用效率。加热元件采用横向排布的合金加热管，管体两端通过陶瓷绝缘座固定在反射罩内侧，陶瓷座既可以实现加热管与金属结构件之间的电气绝缘，也能耐受加热管工作时产生的高温，避免长期高温下出现绝缘失效。设备尾部引出的电源线做了防弯折护套处理，在电源线与壳体连接的位置，加装了硬质橡胶护线套，避免频繁移动设备时电源线根部反复弯折出现线芯断裂的问题。

　　从安装边界尺寸来看，设备整体收拢后的厚度不超过120mm，高度控制在320mm左右，宽度约280mm，折叠状态下可以直接塞入工具柜或者车载储物格，不会占用过多储物空间。设备底部预留了可选的固定孔位，如果需要长期固定在某个工位使用，可以通过螺丝穿过固定孔将设备锁定在支架或者墙面上，不需要额外制作安装转接件。在结构细节处理上，两侧支架的所有外露边缘都做了R3以上的圆角倒钝处理，搬运和使用过程中不会划伤操作人员的手部，支架表面采用耐高温喷塑工艺，即使设备长时间工作，壳体表面的温度也控制在安全接触范围内，不会出现漆面烫损或者人员误触烫伤的问题。加热组件与两侧支架的连接位置还设置了定位卡点，当调整到常用的几个俯仰角度时，卡点会提供轻微的阻尼反馈，方便操作人员快速定位到常用角度，不需要反复微调。整个设备的装配逻辑采用模块化设计，加热模块、支架模块、接线模块都可以独立拆分，单个零件出现损坏时可以单独更换，不需要整体报废设备，降低后期的维护成本。接线位置隐藏在右侧支架的内部空腔里，外部看不到裸露的接线端子，既提升了设备的外观整洁度，也能避免日常使用中水汽、灰尘进入接线位置造成电气故障。
