商用健身房多功能卧推训练长凳结构

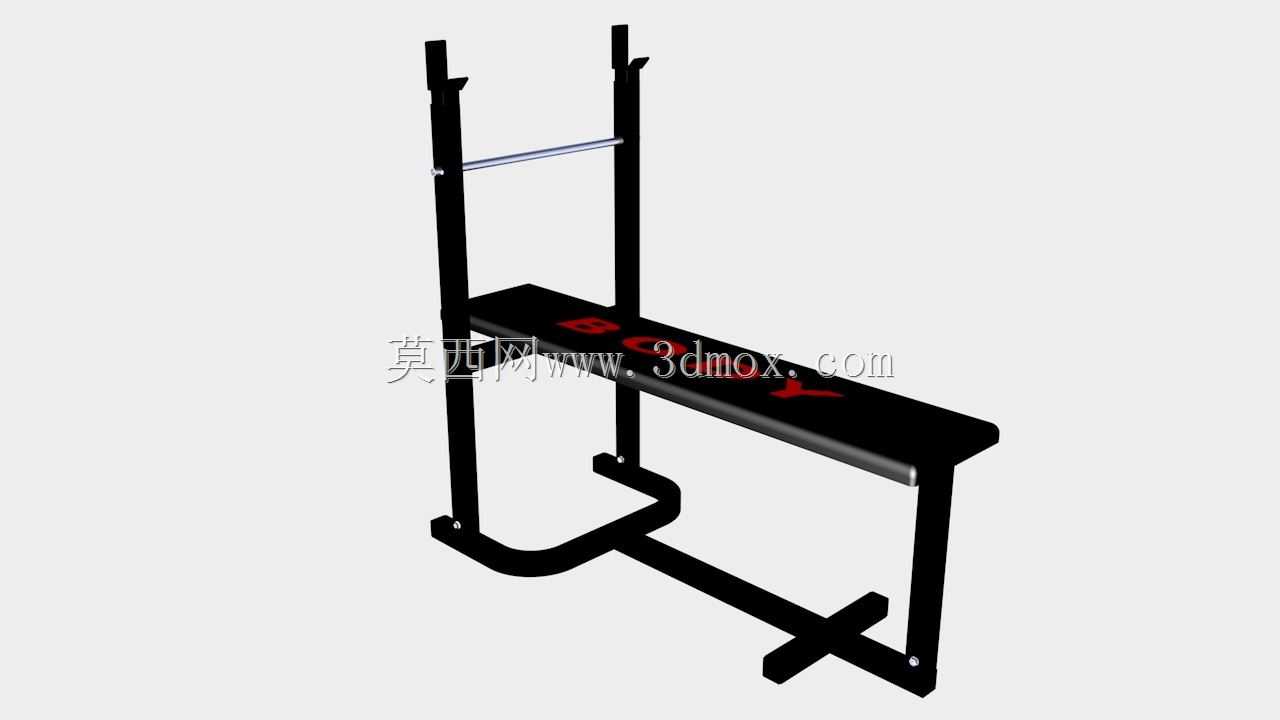

　　这款力量训练长凳的结构搭建，首先从商用健身场馆的高频使用痛点切入，日常场馆内自由重量区的卧推、推举类训练，器械需要同时承载训练者自重与杠铃载荷，还要应对不同训练者反复调整站位、磕碰剐蹭的使用场景，因此整体框架没有采用薄壁圆管的轻量化方案，主支撑立柱选用矩形截面型钢，两根竖向立柱沿凳体后侧竖直排布，立柱顶端预留杠铃杆搁置卡位，不同高度的卡位可以适配平卧推、上斜推举等不同动作的杠铃起始高度，立柱中段加装横向限位杆，既可以作为训练脱力时的安全挡杆，避免杠铃直接压向训练者，也能作为引体类辅助动作的握持横杆。凳面部分采用长条形平板构型，表层软垫的支撑基底为整块折弯钢板，避免长期承重后出现板面凹陷变形，凳面边缘做圆弧包边处理，

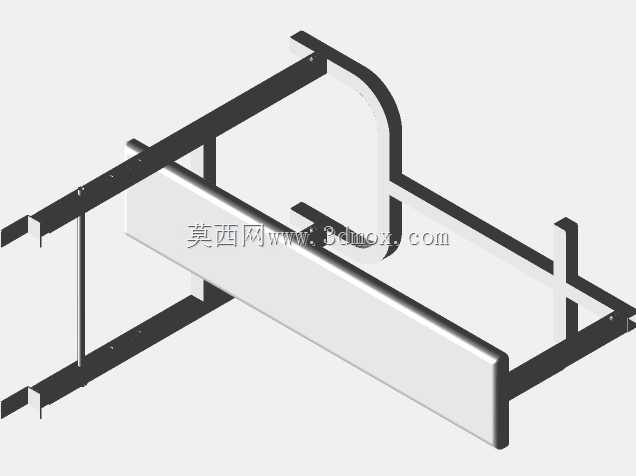

　　训练者上下器械时不会被棱角剐蹭，凳面下方的支撑框架采用前后错落的支腿布局，前侧支腿向凳体前方延伸出U型落地支撑，后侧支腿直接连通竖向立柱的底部基座，前后支撑脚的投影范围完全覆盖凳面与立柱的载荷作用区域，训练者哪怕在凳面一端施加偏载，整体器械也不会出现翘翻风险。落地支撑的底端都预留了可调脚垫的安装位，实际场馆安装时，可以根据地面的平整度旋转脚垫调整高度，让四个支撑脚完全贴合地面，避免训练过程中器械出现晃动位移。从安装边界来看，器械整体沿长凳长度方向的占地长度适配常规自由重量区的工位间距，宽度方向以后侧立柱为后端边界，前侧U型支腿向前延伸的距离刚好留出训练者上下凳的站立空间，不需要额外预留过多冗余通道，场馆排布器械时，

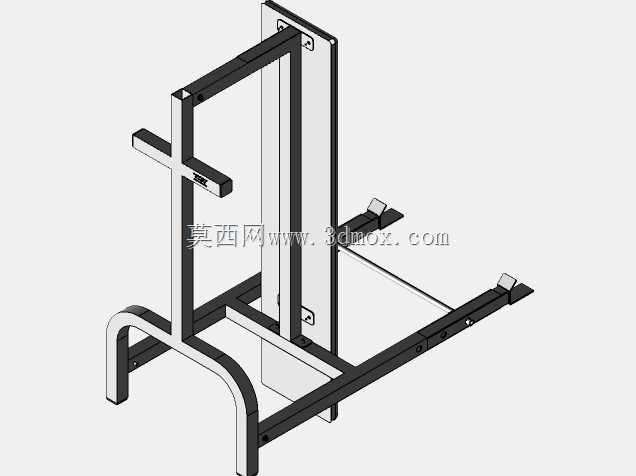

　　可以沿墙面成列布置，后侧立柱距离墙面留出少量杠铃取放空间即可。结构设计阶段特意把所有焊缝的受力路径做了连续化处理，立柱与底架的衔接位置没有采用单点焊接的薄弱结构，而是通过折弯连接板把立柱载荷分散传递到底架的两根纵梁上，凳面支撑框架和底架之间的连接位也加设了三角加强筋，当训练者携带大重量杠铃躺卧在凳面时，冲击力会从凳面钢板分散到四周支撑梁，再顺着支腿直接传导到地面，不会在局部焊接位置形成应力集中。这款长凳除了核心的卧推功能，后侧立柱的横杆也可配合弹力带、阻力绳完成辅助训练，凳面本身也可用于哑铃划船、坐姿臂屈伸等徒手或哑铃训练动作，没有额外加装复杂的调节机构，一方面减少了活动铰接件的磨损故障点，

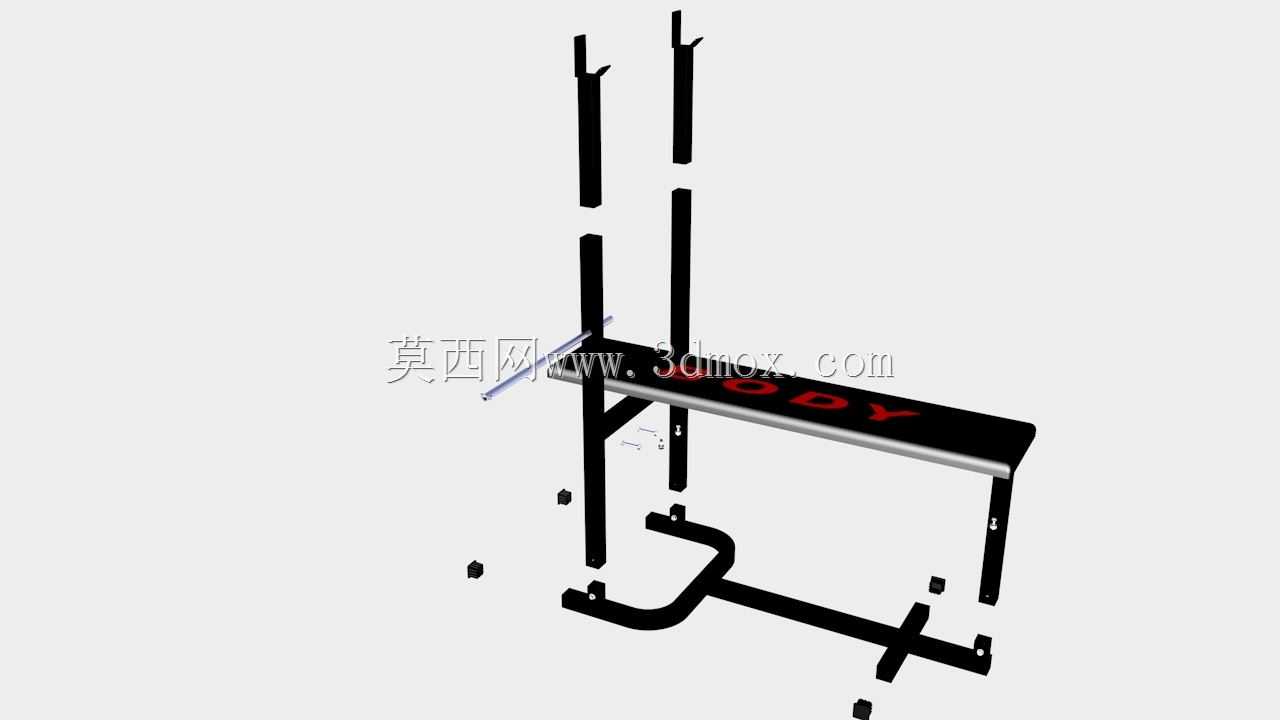

　　商用场馆高频使用下不需要频繁维护更换铰接销轴，另一方面固定构型的整体刚性远高于可调式折叠凳，大重量训练时凳面不会出现旷量晃动。建模过程中所有管材的衔接位置都保留了实际焊接工艺的预留间隙，支撑脚的脚垫安装孔位、凳面软垫的固定螺孔都按照实际装配逻辑排布，没有出现结构干涉的问题，立柱上的杠铃搁置卡位做了外翻挡边，杠铃杆放在卡位上时不会因为侧向滑动意外脱落，安全挡杆的高度位置经过动作行程校核，训练者正常推起杠铃的行程不会被挡杆干涉，只有当训练者脱力无法承托杠铃时，挡杆才会承接杠铃载荷，起到安全防护作用。整体涂装采用哑光黑色喷塑工艺，凳面表面的标识区域做防滑纹理处理，训练者躺卧时背部不会因为出汗出现滑移，框架管材的端部都配置了封盖，避免管材内部进入汗液、清洁用水造成锈蚀，适配健身房高温高湿、经常用消毒剂擦拭器械的使用环境。
