大理石循环输送演示机构结构设计

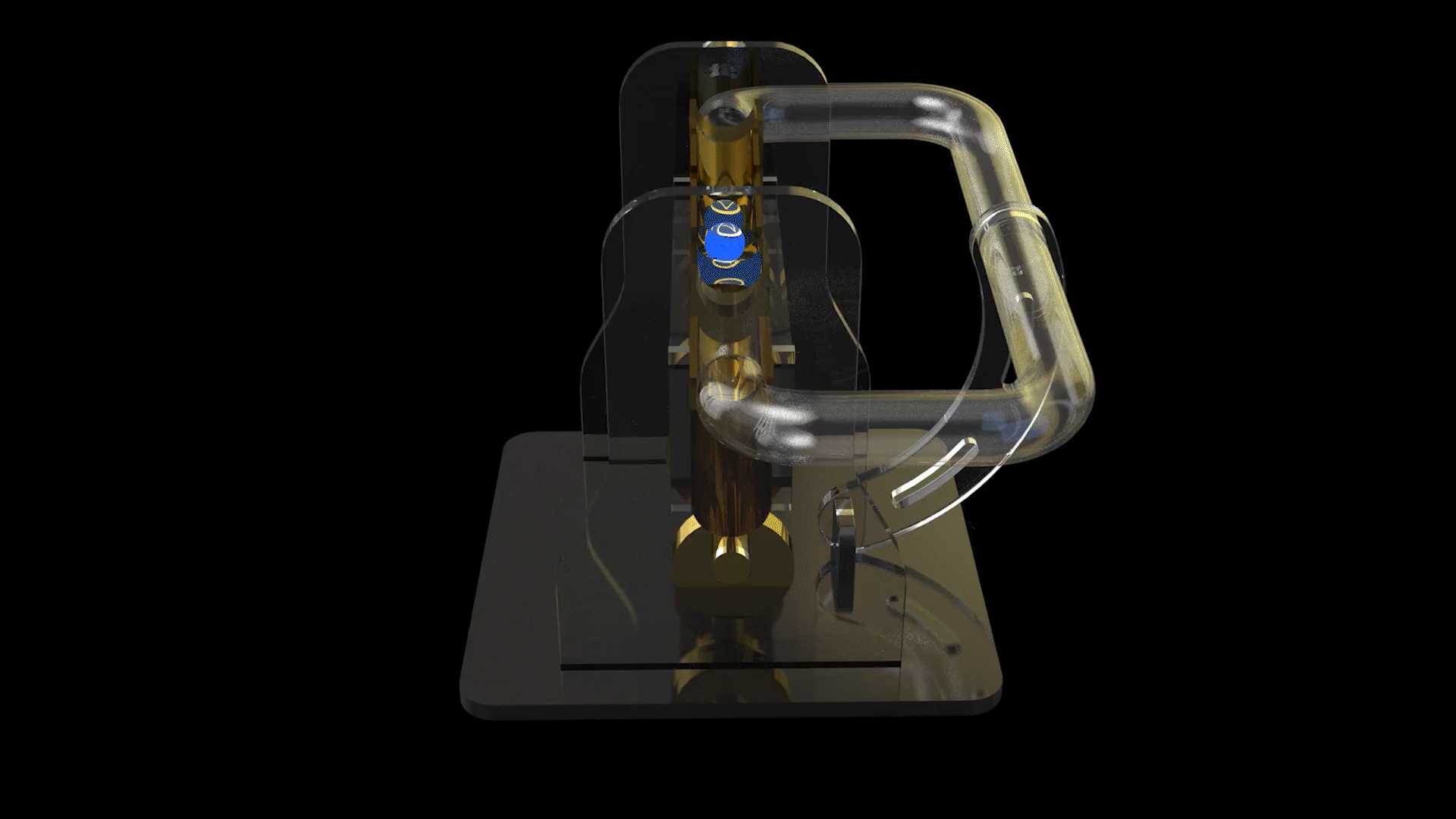

　　该机构面向小型物料循环输送、教学演示与机械原理验证场景，核心用于模拟大理石球体在封闭路径内的连续提升、转向、滑落与再进入过程。实际布置时，设备可放置在实验台、展示柜或自动化实训工位上，底部平板承担整机基准作用，四周留出维护与观察空间即可。整机由底座、立式支承板、透明外侧护管、内部提升轨道、拨送构件、导向槽、回流通道及若干紧固件组成。底座采用平板式结构，能够为上部运动件提供稳定支撑，同时限制机构在运行过程中的晃动；立式支承板沿输送路径布置，用于固定轨道高度和护管位置，使物料在上升、转弯和下降阶段均保持明确边界。

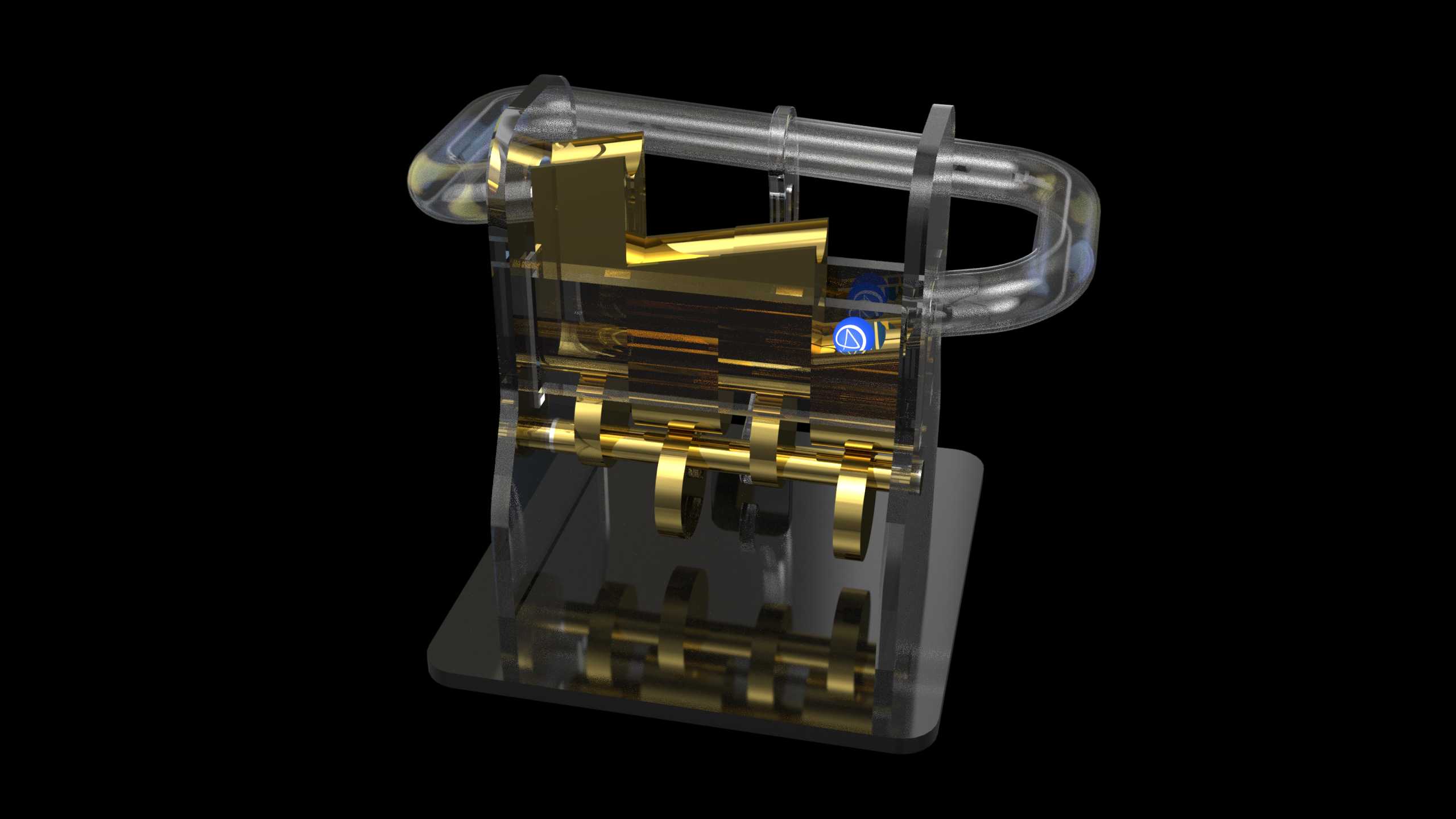

　　从功能逻辑看，大理石进入下部承接区域后，由内部拨送结构沿倾斜或阶梯轨道逐步抬升。提升段并非单纯依靠重力，而是通过连续构件的位置变化，把球体从低位送入高位轨道。到达顶部后，透明弯管承担转向与封闭导向作用，物料沿弧形通道改变运动方向，再进入下降滑道。下降过程中，轨道侧壁控制球体贴附路径，避免跑偏、卡滞或相互挤压。球体回到低位后重新汇入进料区域，由此形成不间断循环。该类结构常见于机械展览、职业教育、自动化实验室以及趣味机械装置开发中，可用来观察重力输送、轨道衔接、限位设计和运动节拍之间的关系。

　　设计时需要重点处理轨道连续性与球体通过性。大理石属于刚性球形物料，直径一致性较好，但对轨道间隙、转弯半径和接缝错位较敏感。若提升拨爪间距过小，球体可能无法稳定进入；若间隙过大，则会出现重复带入或回程掉落。滑道宽度应略大于球体直径，既保证滚动顺畅，又限制横向窜动。透明护管的弯曲半径不能过小，否则球体在弯头处容易产生夹紧效应；弯头与直段连接处应保持平滑过渡，内壁不应出现台阶。支承板上的安装孔位需要与轨道、护罩和底座孔位统一基准，避免装配后轨道中心线偏移。

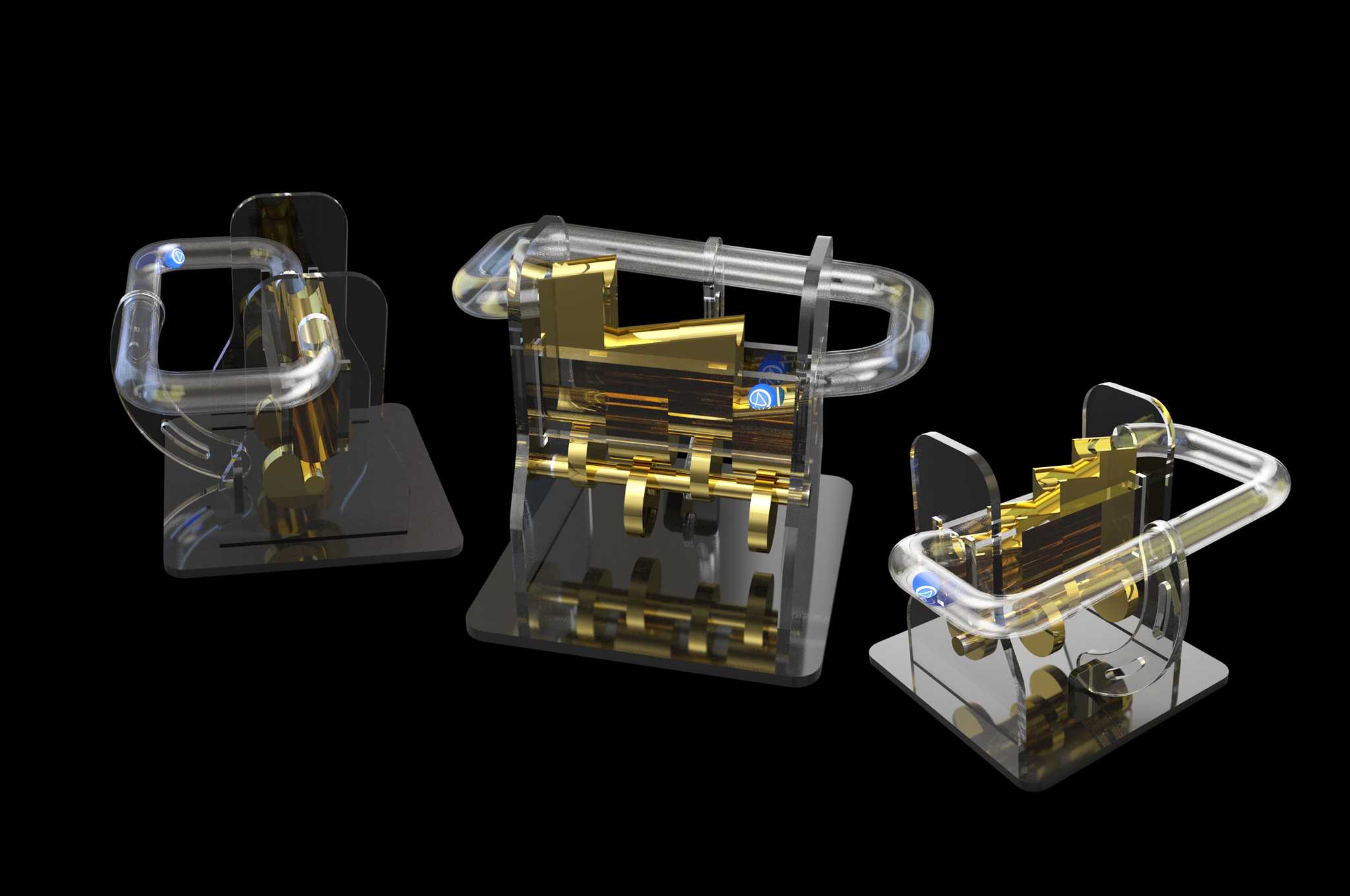

　　外形边界方面，底座决定设备占地面积，上部护管最高点决定整机高度。搬运和安装时应优先保证底座平放，立式板与底座之间的连接面需要贴合，紧固后检查两侧支架是否平行。若用于展示场景，透明护管应位于可视方向，内部金色提升构件可作为运动观察重点；若用于实训拆解，则应关注支承板、轨道和护管的装配顺序。设备周围不宜紧贴遮挡物，尤其是顶部弯头和侧面回流段，应预留观察与拆装空间。底部平板可通过螺钉固定在工作台面，也可作为独立台式装置使用。

　　结构建模过程中，零件之间的配合关系应按照实际装配逻辑建立。底座与支承板采用平面定位和孔位约束，轨道件依据输送中心线布置，护管沿弯转路径生成并与支架保持固定关系。拨送构件需要结合运动行程检查干涉，尤其在提升段与滑道交接处，应确认构件在极限位置不会碰撞护罩或轨道。材质表达上，透明外罩用于展示内部路径，金属色提升件用于突出执行机构，深色底座则强化整体稳定性。运动验证时可观察球体从进料、提升、转弯、下滑到回流的完整节拍，重点检查低位汇入是否顺畅、高位释放是否准确、弯头处是否存在停滞。

　　该装置的工程价值不在于复杂载荷，而在于把循环输送中的轨道设计、物料姿态控制和机构节拍集中呈现出来。对于结构设计人员，可借此练习曲面护管、支架钣金或板材件、装配约束与运动分析；对于教学和演示场景，它能够直观说明机械循环系统如何通过固定轨道与活动拨送件协同完成物料输送。
