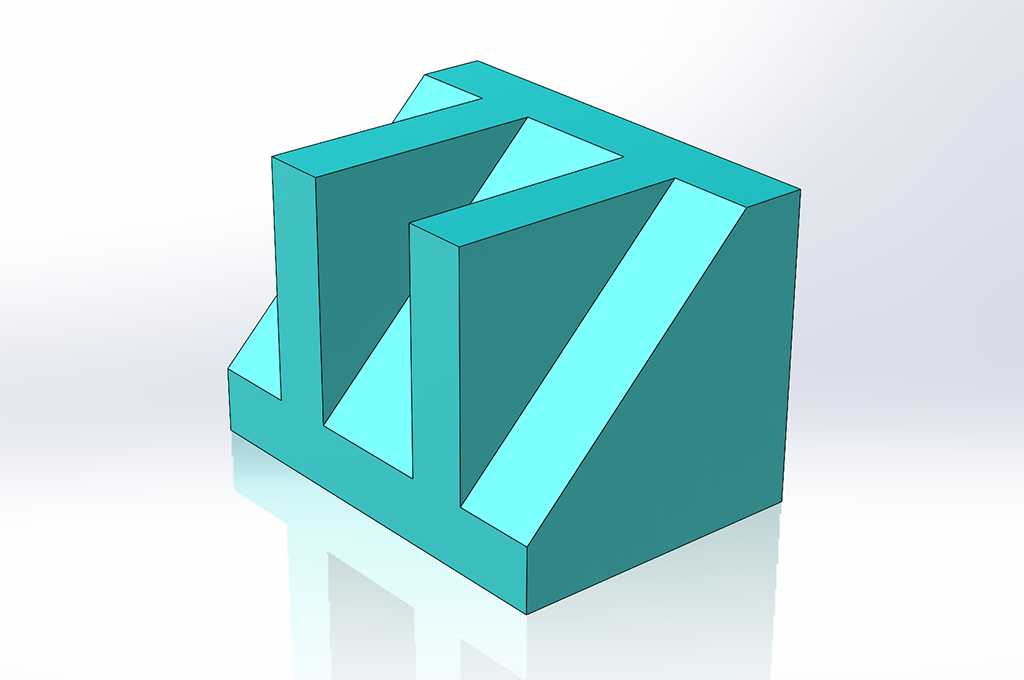

斜向加强筋敞口承托支座结构

　　这款带斜向加强筋的敞口槽型支座，在车间工装夹具、轻型物料承托工位以及教学实训台架里都能找到适配场景，日常产线边用来定位放置块状待加工工件、实训台架上作为限位挡块，或是小型自动化设备的侧边支撑垫块都十分合用。整体采用等壁厚实体块体构型，底部为整面平直安装基面，可直接贴合工作台面、工装基板或者设备安装板，无需额外配做找平垫铁，只要在对应安装位加工匹配的沉孔或者通孔，就能通过紧固件完成锁固，安装边界完全由底部矩形外轮廓决定，周边不需要预留额外避让空间，贴板安装后不会和相邻工位的挡板、输送导向条发生干涉。

　　从受力逻辑来看，这类敞口承托件日常承受的载荷多为垂直向下的压载，以及工件取放时带来的侧向斜向冲击力，如果做成单纯的直角U型槽结构，槽口两侧立壁在长期受侧向力时很容易出现根部弯矩过大、壁面外张变形的问题。设计时在两个槽腔之间加入贯通式斜向加强筋，斜筋从底座基面一直延伸到立壁顶端，把原本独立的两侧立壁和底部基体连为整体受力框架，垂直压载会顺着斜筋的斜面直接传导到底部安装基面，侧向冲击力也会通过斜筋分解为沿筋板走向的压应力，避免立壁根部出现应力集中。槽体内侧的转角位置全部做了顺滑过渡，没有尖锐清角，既规避了热处理或者机加工过程中转角处的应力开裂风险，也让工件放入槽内时不会被尖角刮伤表面。

　　外形上整体为近似立方体的块体，外轮廓棱边做了小尺寸倒角，去除加工毛刺的同时，也避免操作人员搬运、安装时被锐边划伤。两个内槽的宽度、深度尺寸保持一致，槽腔侧壁和底面的垂直度公差可以按照常规机加工件的IT7-IT8等级控制，放入槽内的配套工件可以获得稳定的侧向定位，不会出现左右窜动。斜向筋板的厚度和外立壁、底板的壁厚保持均等，整个零件的壁厚均匀一致，如果采用切削加工方式制作，下料后通过铣削加工开槽、铣斜面即可完成，加工走刀路径连续，没有深窄槽或者特殊异形曲面，普通三轴铣床就能完成全部工序；如果采用3D打印或者铸造方式成型，均匀壁厚也能避免冷却或者固化过程中出现缩孔、变形缺陷。

　　在实际工位使用时，这款支座既可以单个使用，作为单点承托限位块，也可以成对布置在工装台的两侧，共同支撑长条形工件的两端，两个支座的安装基面共面后，承托的工件可以保持水平姿态，方便后续完成钻孔、装配或者检测工序。斜筋的存在并没有占用槽内的有效放置空间，槽腔的有效容纳宽度和深度都保留了完整尺寸，工件可以完全落入槽内，侧边由立壁挡住，上方不会被筋板干涉，取放工件时直接从槽口上方操作即可，不需要额外的避让动作。和普通的直角方块支座相比，这款结构在相同整体外形尺寸、相同材料用量的前提下，抗侧向弯曲的刚度提升明显，长期承受反复载荷也不容易出现塑性变形，维护时只需定期检查安装紧固件是否松动，基面是否有垫入的切屑杂物即可，不需要复杂的保养流程。针对不同的使用载荷场景，还可以在现有结构基础上调整壁厚、斜筋的倾斜角度，槽腔的宽度深度也可以按照待承托工件的外形尺寸做适配修改，建模时所有特征均为参数化驱动，修改尺寸后整个实体可以自动重建，快速衍生出不同规格的同系列支座，满足不同工位的使用需求。
