多规格18650锂电池组合固定支架

　　这套结构围绕圆柱电芯成组时最常见的固定、间距保持和端部防护问题展开，适用于储能电源、电动工具电池包、小型移动设备、实验测试台架以及后备电源模组等场景。18650电芯在成组使用时，单靠导线或镍带连接并不能保证长期稳定性，电芯之间如果缺少可靠限位，运输振动、充放电膨胀、装配偏差和后期维护都可能引起相对位移，进而影响焊点、镍带和汇流排的可靠性。该支架把多个电芯端部纳入统一的定位阵列中，使每颗电芯在径向方向获得约束，同时保留端部焊接、走线和散热所需的操作空间。

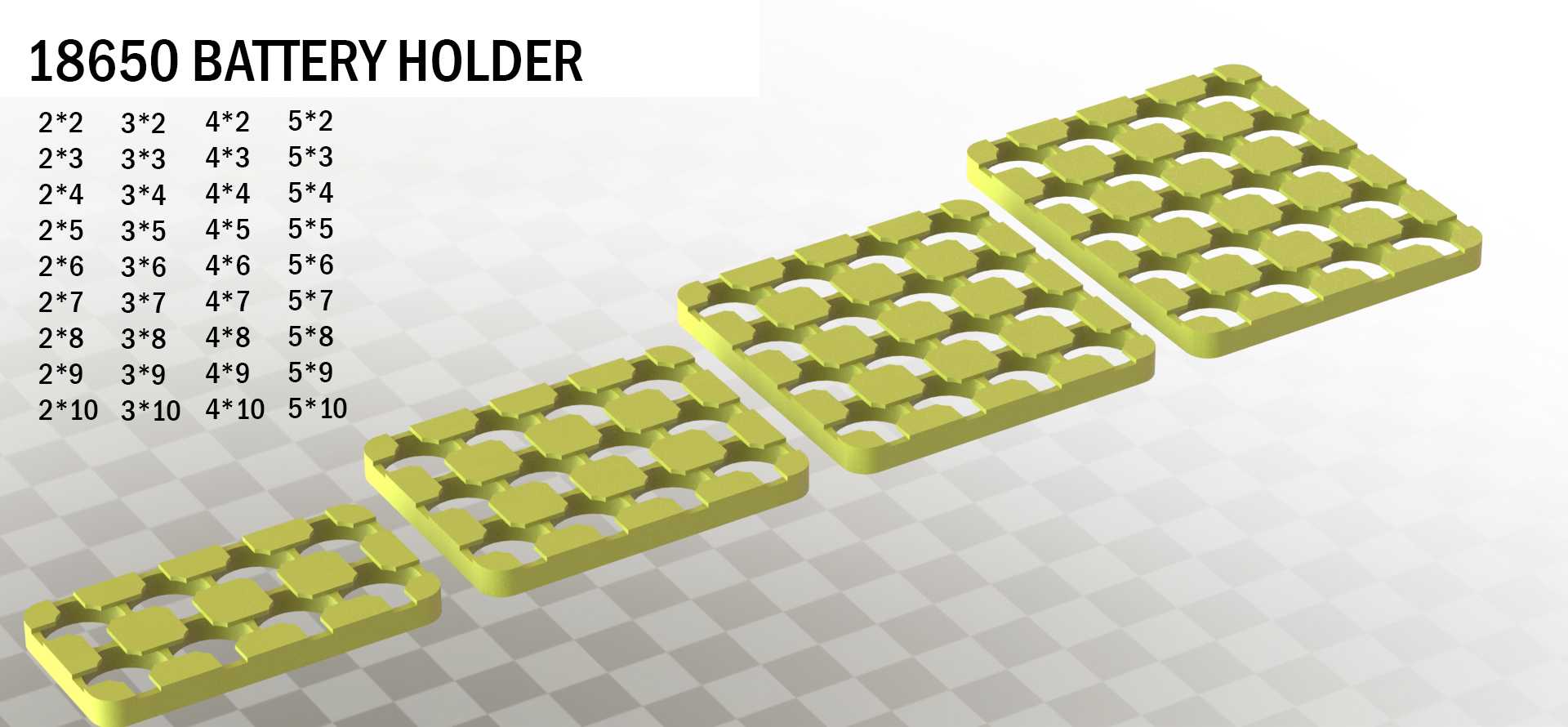

　　结构采用矩阵式孔位布置，覆盖2串到5串以及不同并联数量的组合需求。孔位按行列扩展，既可以满足小容量电池包对紧凑尺寸的要求，也能够适配容量更大、电芯数量更多的模组。设计时没有把所有规格做成单一不可调整的零件，而是通过不同行列配置形成系列化支架，方便在方案阶段根据电芯数量、串并方式、包络空间和散热路径快速选型。对于结构工程师而言，这种思路的重点不在外观造型，而在于把电芯直径、中心距、壁厚、加强筋和边界尺寸统一到一套可复用的定位逻辑中。

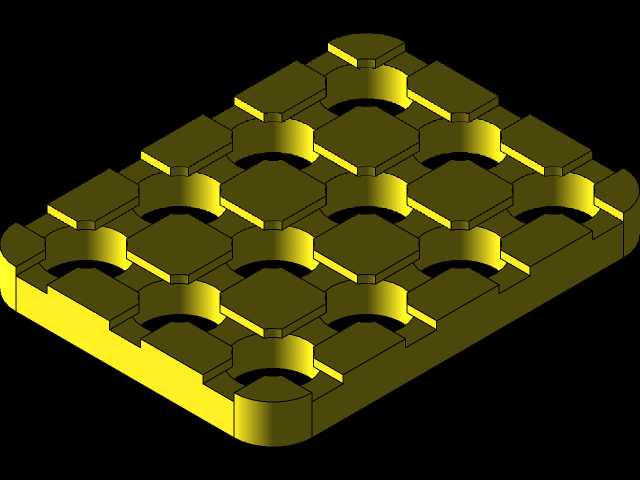

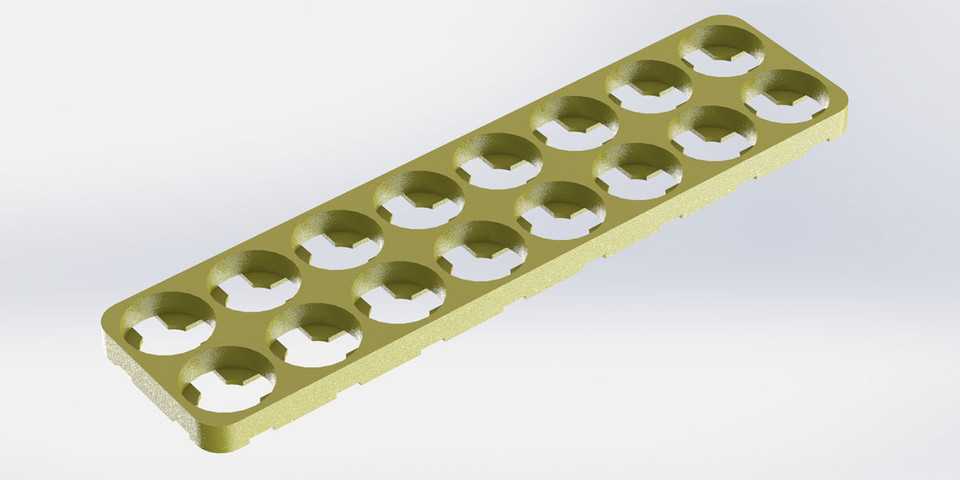

　　每个定位孔承担电芯插入导向和径向限位作用。孔周材料形成连续支撑环，相邻孔位之间通过筋位连接，使整片支架在轻量化的同时具备足够的抗弯刚度。电芯装入后，支架能够限制其左右晃动，并让多颗电芯保持一致的轴向位置。端部并非完全封闭，而是保留镂空区域，便于点焊机探针通过，也便于镍带、铜排或导线在电芯端面进行连接。镂空结构同时减少材料堆积，有利于注塑成型时降低缩痕和变形风险，也为电芯端部提供一定的空气流通条件。

　　从安装边界看，支架外形随矩阵规格变化，长宽方向由电芯中心距、边孔到外缘距离以及侧壁厚度共同决定。设计中需要保证最外侧电芯不会过于贴近支架边缘，避免跌落或挤压时外层电芯直接受力；同时边缘也不能过度放大，否则会浪费电池包内部空间。孔位中心距需要兼顾电芯公差、塑胶壁厚和散热间隙：中心距过小，支架筋位变薄，装配后电芯之间缺少缓冲；中心距过大，则模组体积增加，能量密度下降。系列尺寸在这两者之间取得平衡，使支架既能稳定夹持，又不会造成不必要的空间浪费。

　　在实际电池包中，这类支架通常成对或多片配合使用。电芯两端可分别设置支架，也可根据焊接工艺只在一端设置主定位件。两端支撑时，电芯轴向位置更容易控制，模组整体抗振能力更好；单端支撑时，零件数量更少，适合空间受限、另一端由镍带或壳体辅助约束的方案。支架外缘可与电池包外壳、绝缘片、缓冲泡棉或固定压条配合，形成完整的装配关系。建模时需要重点检查支架与电芯、镍带、采样线、保护板和外壳之间的干涉关系，尤其是端部焊接区域，不能让支架筋位遮挡焊点路径。

　　该结构还考虑了不同串并方案下的扩展性。行列数量变化后，孔位形式、连接筋宽度和局部加强方式保持一致，有利于模具加工和成型工艺稳定。对于需要批量生产的塑胶件，统一的孔型和筋位可以降低刀具加工与后期修模难度；对于设备开发者而言，系列化支架也能减少重复设计工作。若应用在振动较强的设备上，可在支架外侧增加压条或壳体限位；若应用在高倍率放电场景，则应在孔间保留更明确的散热通道，并结合电芯温升数据决定是否增大开孔或减少连续遮挡面。

　　整体来看，该支架不是单纯的容纳件，而是电池模组中的定位基础件。它把电芯排布、绝缘隔离、焊接操作、振动约束和空间利用整合在同一件结构上。工程师在选用或二次设计时，应先确定串并数量和电芯方向，再核对支架长宽边界、孔位中心距、端部镂空位置以及与外壳的固定方式，随后验证装配后电芯端面高度、镍带折弯半径和采样线走向。通过这些约束关系，支架能够让离散的圆柱电芯形成排列整齐、边界清晰、便于焊接和维护的电池模组。
