斜置双立板镂空承托支座结构

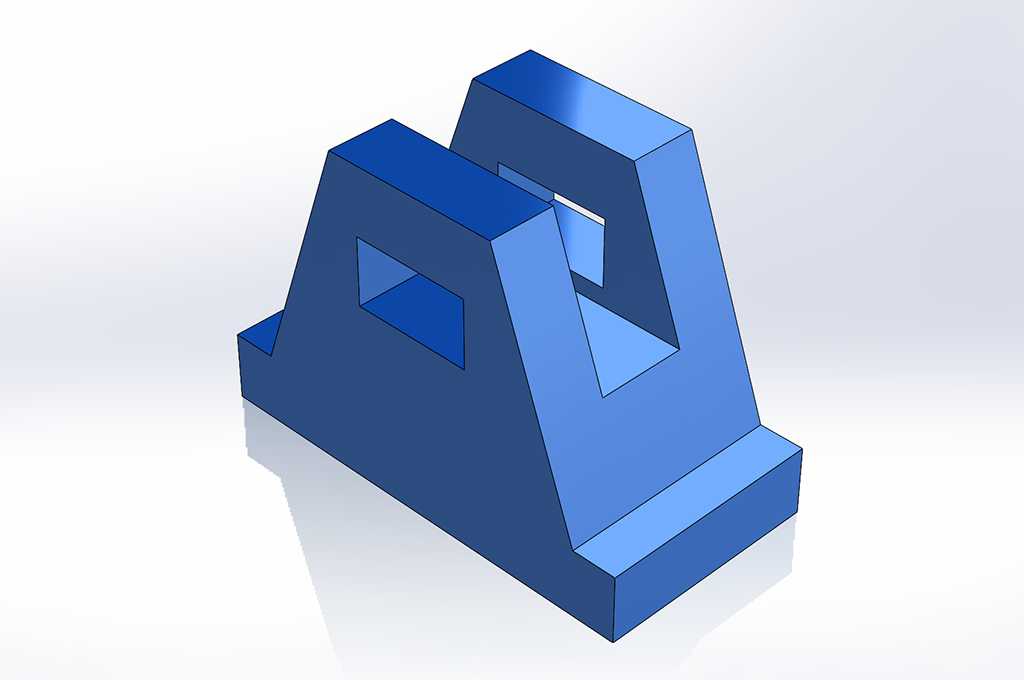

　　该零件属于小型承托支座类结构件，整体采用底部矩形基座加双侧斜向立板的构型，在教学实训、轻型工装夹具、桌面级检测工位以及小型自动化设备的局部支撑场景中都有较高参考价值。结构最下方为整块矩形底板，底板前侧延伸出一条窄凸边，可作为安装定位的贴合面，也能在装配时快速对齐工作台面的基准边；底板上表面承载两块对称布置的斜立板，立板从底板后侧向前上方倾斜升起，顶部由横向连接块将两侧立板连为整体，形成封闭的门式受力框架，避免单侧立板受载后出现外张变形。两块斜立板中部分别开设矩形镂空窗口，顶部横向连接块的中间区域也开出贯通方孔，这类镂空并非单纯减重：在手工建模练习中，它可以同时训练拉伸凸台、拉伸切除、基准面偏移与对称约束的操作逻辑；在实际结构受力上，

　　窗口边缘形成的框型加强边能够保留立板的抗弯截面，同时减少实体材料堆积，对于采用3D打印制作的教学样件，还能缩短打印耗时、降低耗材用量。支座的整体轮廓宽度由底部底板决定，底板长度方向预留出足够的螺栓布置空间，实际安装时可在底板四角或两侧凸缘位置加工沉孔，使用内六角螺钉将整件固定在铝型材工作台、钢板工装基板或者设备机架的安装平面上；斜立板的倾斜角度经过构型优化，载荷从顶部连接块向下传递时，会沿着斜板方向分解为压向底板的正压力与少量侧向分力，相比竖直立板，斜置布局在承受沿斜面向下的工装压载时，立板根部的弯矩峰值更低，底板与立板交接的转角区域应力分布更平缓。从建模思路来看，该零件优先以前视基准面绘制单侧立板加底板的半轮廓草图，

　　利用对称约束完成另一侧结构的镜像，先拉伸得到整体实体毛坯，再分别在立板草图与顶部连接块草图中绘制矩形切除轮廓，通过拉伸切除贯通对应壁厚得到三处镂空窗口；底板前侧的凸边可通过单独的小凸台拉伸叠加，也可直接在底板草图中一次绘制完成，转角处建议根据实际加工工艺添加小半径圆角，若采用数控铣削加工，圆角可减少刀具在转角处的进给冲击，若采用熔融沉积成型打印，圆角则能降低尖角位置的翘曲风险。该支座的顶部横向连接块可作为小型工件的承托面，也可在其表面追加钻孔、攻丝特征，用来安装压紧块、定位销或者轻型检测传感器；两侧立板之间的中空区域能够避让穿过的管线、工件突出端或者夹具的锁紧部件，不会像整块实心支座那样与周边工装发生干涉。在轻型装配工位中，

　　这类支座常用来承托待组装的小型壳体，斜向支撑面可以让工件保持便于操作人员作业的倾斜角度，减少反复翻转工件的动作；在教学实训场景中，该零件涵盖了基础实体建模最常用的草图绘制、几何约束、拉伸增材、拉伸切材、镜像特征与圆角处理多个知识点，没有复杂曲面或特殊装配配合，初学者可以通过拆解该结构快速理解“先做整体毛坯、再逐次切除多余材料”的建模逻辑，也能在特征树管理中练习特征顺序调整对最终成型结果的影响。从安装边界来看，整件的最大外轮廓集中在底部矩形底板范围内，上部斜立板向后侧倾斜，不会超出底板的后侧边缘，前侧凸边仅向前延伸很小距离，在多工位并排布置时，相邻两件支座的底板可以紧贴排布，不会出现上部结构互相碰撞的问题；立板上的矩形窗口尺寸小于立板整体面宽，窗口四周保留的实体边宽度均匀，既保证了结构刚性，也让外观构型简洁规整，没有多余的装饰特征，完全服务于支撑与避让的核心功能。
