磷酸铁锂圆柱电芯组合固定支架

　　这套支架面向32650与32700规格磷酸铁锂圆柱电芯的成组装配场景，常见于储能电池柜、低速电动车电源箱、太阳能离网储能系统、备用电源模组以及小中型动力包内部。圆柱电芯在成组时不能仅靠胶带或扎带约束，车辆振动、充放电膨胀、维护拆装以及运输冲击都会让电芯相对位置发生偏移，支架的核心作用就是把每一颗电芯的端部限位在确定孔位中，使串并联排布、镍片焊接、铜排连接和后续箱体安装都有稳定的机械基准。

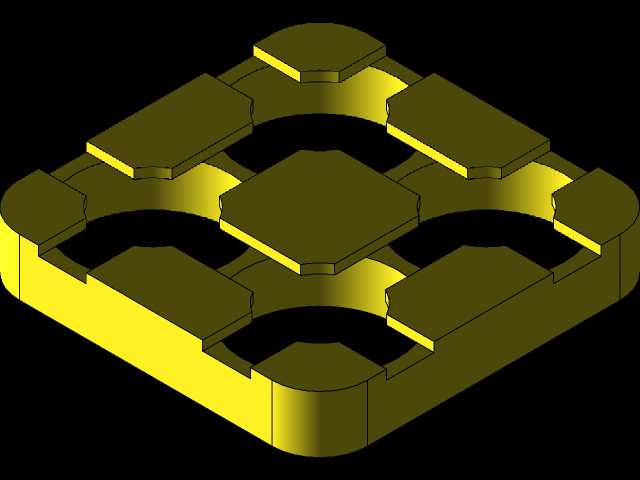

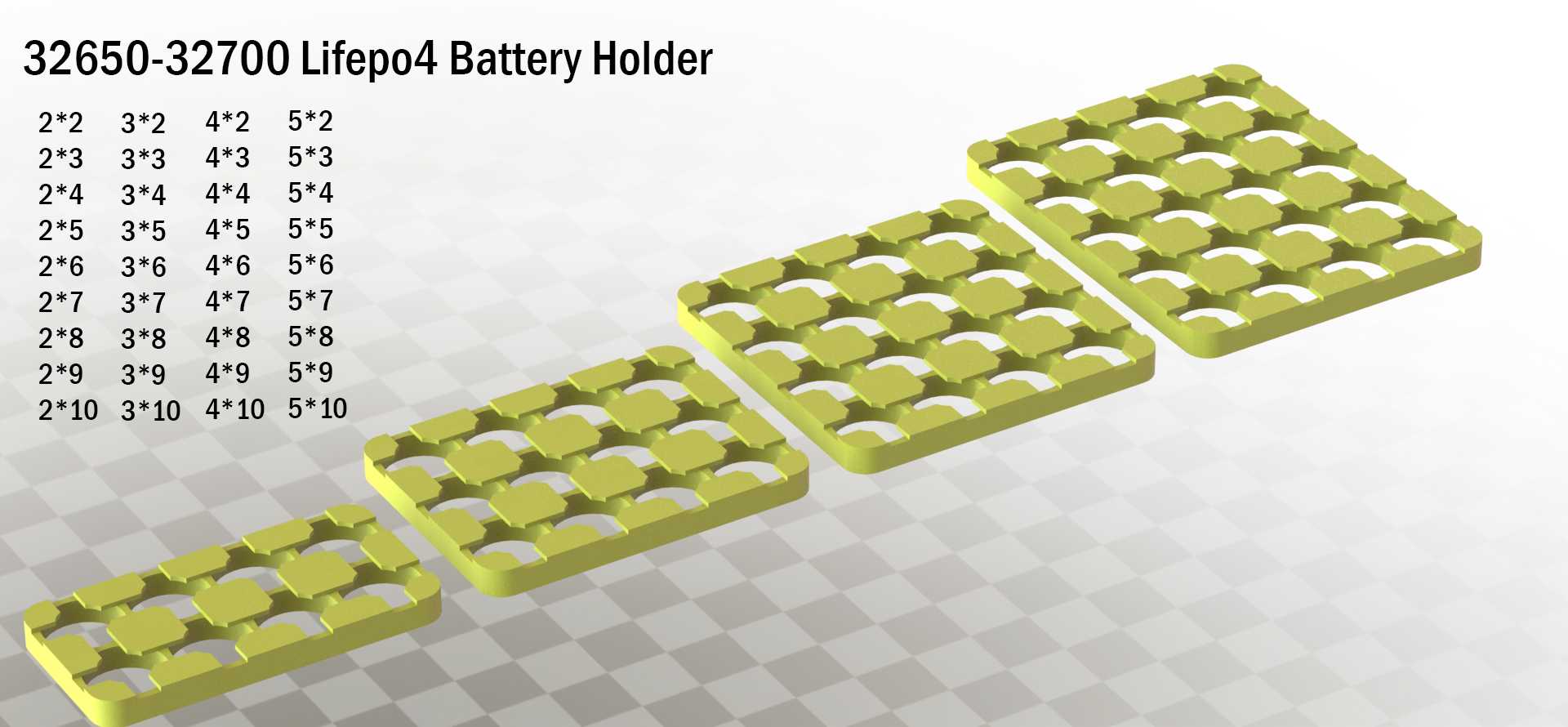

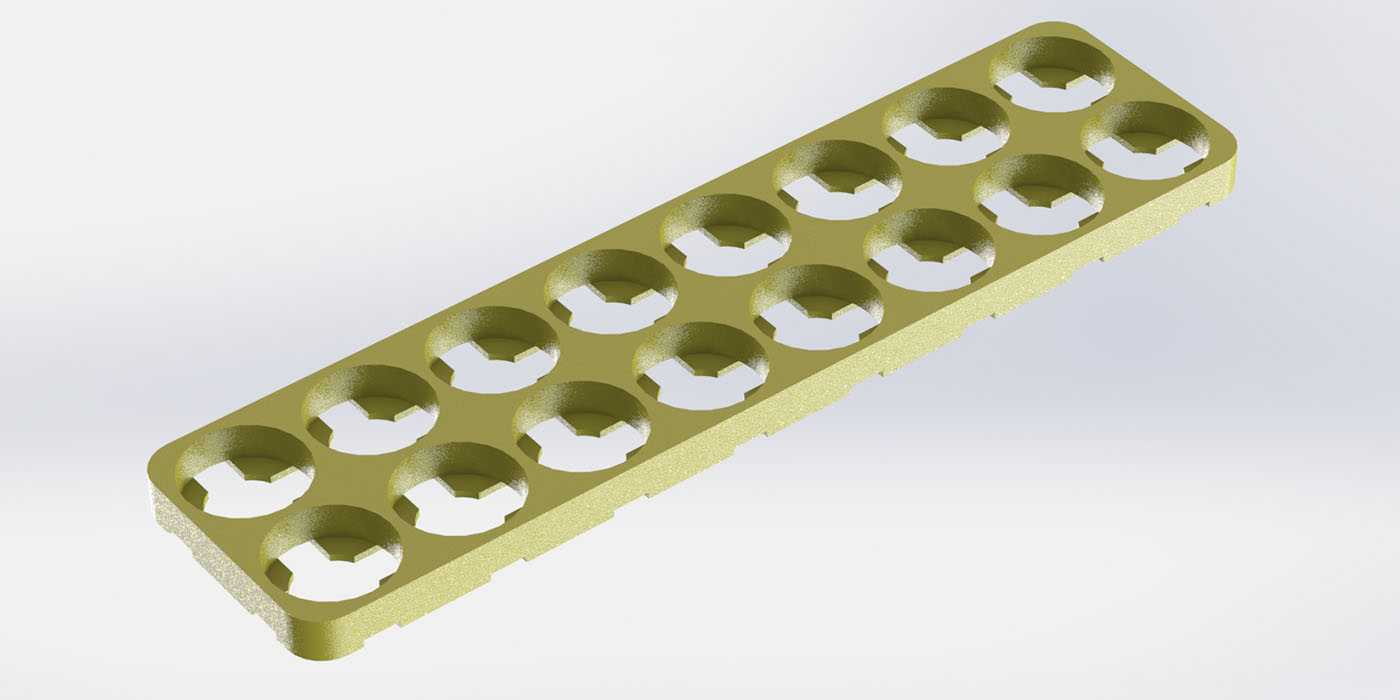

　　结构上采用阵列式孔格布置，孔位按照行列组合形成多种规格，覆盖2×2、3×2、4×2、5×2，一直到3×10、4×10、5×10等排布方式。不同行列数对应不同容量和电压等级的模组需求：小规格可用于便携储能或小型启动电源，长列规格适合大容量储能箱；横向多列则便于在有限箱体内提高电芯数量。每个孔格围绕电芯端部形成连续围挡，侧壁留出弹性与让位空间，既能控制电芯中心距，又能避免硬接触造成外壳划伤。相邻孔格之间通过筋条连接，整体呈镂空托架形态，重量较轻，同时材料消耗较少，适合注塑或3D打印样件验证。

　　从设计思路看，支架并不是单纯在平板上开孔。圆柱电芯成组时需要同时考虑定位、散热、焊接操作和膨胀余量。孔格边缘采用凸起围壁，使电芯插入后端部被可靠托住；围壁之间保留开口，焊镍片、采样线和铜排连接时不必完全拆除支架。镂空区域还能让电芯侧面与空气接触，降低密集排列时的热量积聚。若模组内部增加灌胶、环氧板或拉带，支架也可作为中间隔层，使电芯两端保持平行，防止多颗电芯在压紧过程中歪斜。

　　安装边界方面，选型时首先要确认电芯直径和端部高度。32650、32700电芯直径相近，但不同厂家外皮、正极盖帽和负极端面尺寸存在公差，孔格内径需保留装配间隙，过紧会造成插入困难，过松则失去定位意义。支架外形随孔位行列数变化，长度方向由单节电芯中心距乘以列数并叠加两端壁厚决定，宽度方向由行距乘以行数决定。布置到电池箱时，不能只看支架外轮廓，还要在两侧预留采样线、镍片折弯、铜排固定和绝缘片空间；端部方向应留出焊接工具操作距离，避免支架围壁与焊点干涉。

　　在模组装配中，支架通常成对或多层使用。电芯两端各设置支架时，可保证整组电芯轴线平行；若只在一端使用，另一端需要靠隔板、泡棉或焊接汇流排辅助约束。多排支架拼接时，应控制拼接缝与电芯中心距的一致性，否则跨支架镍片会出现错位，焊接后产生附加应力。对于振动较大的车载场景，支架外侧还应配合玻璃钢环氧板、金属拉杆或塑料绑带形成压紧框架，支架本身承担孔位定位，不单独承担全部拉拔载荷。

　　电气安全也是结构设计中不能忽视的部分。支架材料应具备绝缘性能，孔格边缘不能有毛刺、缩痕或尖锐浇口，防止磨破电芯热缩膜。正极侧与负极侧的支架最好通过结构不对称或防呆方向区分，避免装配时反放。靠近汇流排的位置要保留爬电距离，尤其是多串高电压模组中，支架表面不应形成金属碎屑堆积的沟槽。采样线走线可利用外侧筋位或扎带孔固定，避免线体压在电芯盖帽上。

　　热管理方面，这种开孔托架适用于自然冷却或风冷电池组。孔格之间的通道可与箱体风道配合，让气流沿电芯轴向或行列间隙通过；若采用强制风冷，支架行距不宜过小，否则风阻增大，后排电芯温差会明显上升。对于高倍率放电场景，还应在支架与电芯之间预留膨胀空间，不能把每颗电芯完全锁死。磷酸铁锂电芯在循环过程中的膨胀虽不如软包显著，但密集成组后累积公差仍会影响装配力。

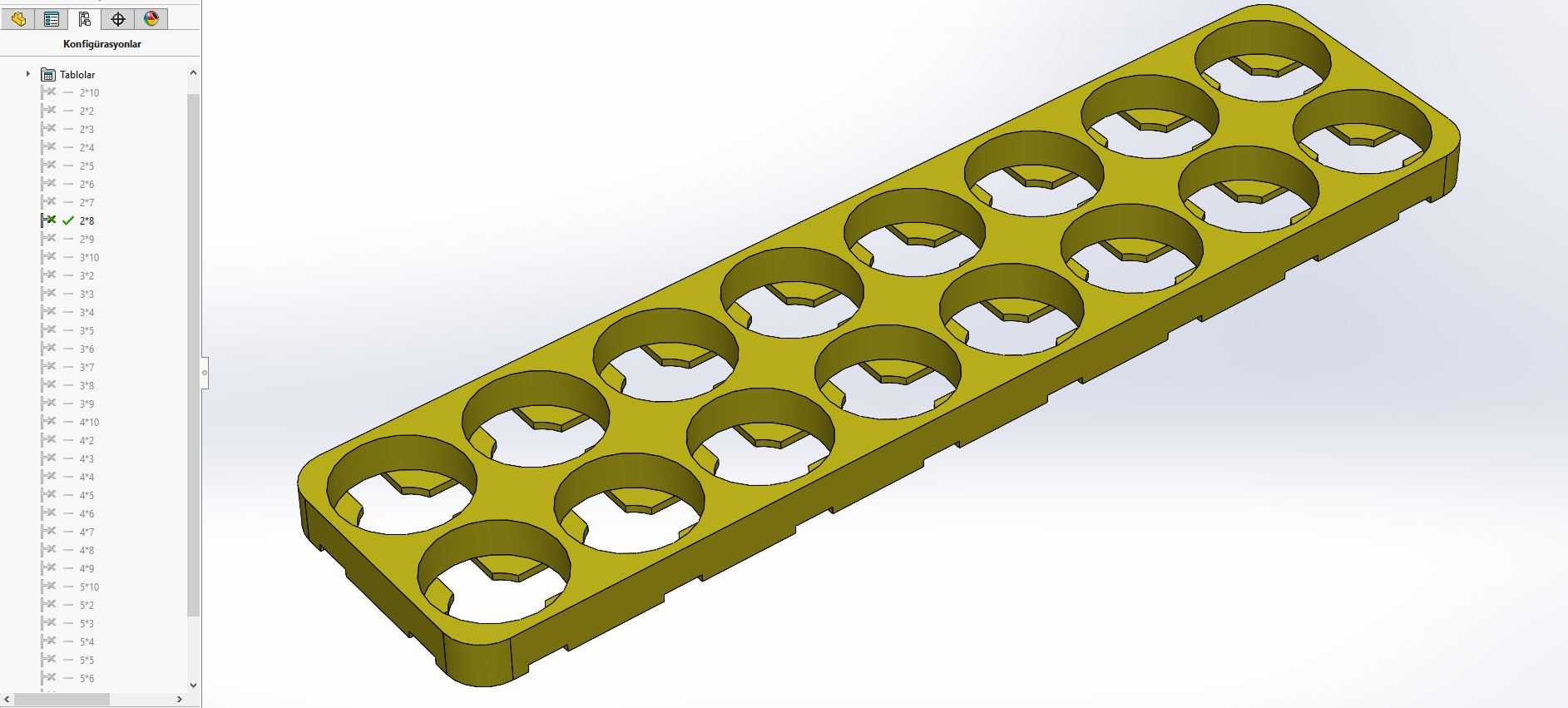

　　建模时需要重点控制孔位阵列的中心距、围壁高度、圆角过渡和拔模方向。若用于注塑，围壁壁厚应尽量均匀，厚壁位置容易缩水，薄壁位置则可能填充不足；孔格根部加圆角可降低应力集中，也能改善熔体流动。若用于3D打印，应注意层纹方向与受力方向，承托电芯端部的底面不宜过薄，长期受振动后容易开裂。样品验证阶段可先打印单排或小阵列，检查电芯插拔力、端面平整度和焊接可达性，再扩展到完整阵列。

　　实际使用中，这类支架把零散圆柱电芯转化为可搬运、可焊接、可维护的标准模组。工程师在选型时应结合电芯数量、串并联方式、箱体内部尺寸、风道方向和绝缘要求共同确定孔格规格，而不是只按电芯数量选择阵列。合理的支架结构能够提高成组一致性，减少焊接错位和振动磨损，也为后续电池包的维修更换留下操作空间。
