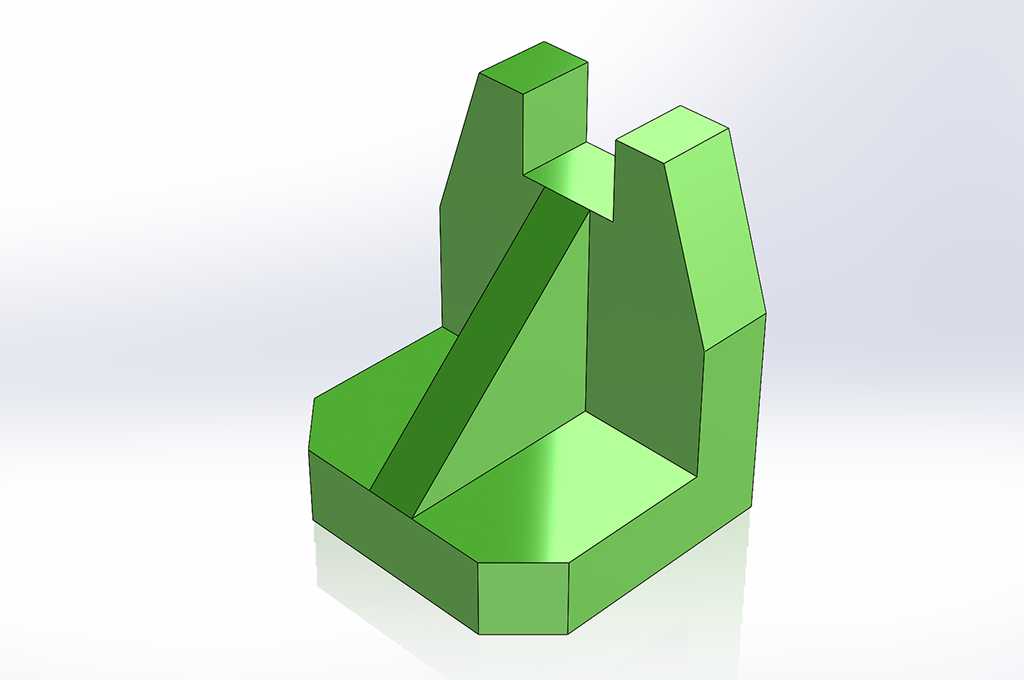

带斜向加强筋的叉型支撑支座

　　该零件属于典型的一体式承力支撑构件，整体采用底部宽厚基座搭配双侧向上延伸立板的叉型开口布局，基座底面为完整平整安装面，可直接贴合设备安装台面完成定位固定，基座外缘做切角处理，既缩减了边角冗余材料占用的安装空间，也避免装配过程中尖锐棱边与周边管线、相邻零件发生干涉。两侧立板沿基座长度方向对称抬升，立板顶部预留开口间距，可容纳外部摆臂、铰接轴座或者联动杆件嵌入，开口区域的空间边界在建模阶段已按杆件最大摆幅预留余量，保证被支撑件在工作行程内不会与立板内壁发生磕碰。

　　结构最核心的设计点为跨接在底部基座与两侧立板之间的斜向加强筋，筋板沿载荷传递路径布置：当立板顶端承受侧向推力、铰接点产生交变弯矩时，载荷不会仅依靠立板与基座的直角交接缝承担，而是顺着斜筋的板面直接传导至底部基座的大范围实体区域，把原本集中在转角处的弯曲应力分散到基座整体，大幅降低直角交接位置的应力集中系数。这类筋板布局在小尺寸支撑件上实用性很强，不需要额外加厚立板壁厚，就能把构件的抗侧弯刚度提升数倍，同时控制整体重量，避免实心结构带来的材料浪费与整机负载增加。

　　从实际应用场景来看，这类支撑支座常出现在轻工自动化生产线的小型摆动机架、教学实训用机械原理演示台、小型工装夹具的侧向承力架当中：比如在工位翻转机构里，叉型开口处穿装铰接销轴，销轴连接翻转托板，支座作为固定端承担托板翻转时的径向作用力，斜筋可以抵消托板偏载带来的扭转载荷；在手动压合工装里，该支座可作为压臂的回转支撑座，底部基座通过螺栓锁固在工装台面上，压臂反复下压产生的冲击力会通过斜筋快速泄放到工作台面，长期使用下立板不会出现外张变形。

　　建模过程中结构的工艺适配性也做了充分考量：所有外棱边均保留合理的拔模斜度，若采用铸件毛坯加工，起模方向沿基座垂直向上即可顺利脱模，不需要复杂的侧向抽芯结构；若采用整块铝坯数控铣削成型，所有内角位置预留了刀具可走刀的圆角半径，不存在清角不到位的加工死角，底面、立板内侧配合面可一次装夹完成铣削，减少二次装夹带来的形位公差。安装边界方面，基座的整体外轮廓尺寸决定了台面上的螺栓孔布置范围，四个安装孔可沿基座切角后的平面区域分布，孔边到零件外缘保留足够的扳手操作空间，锁紧螺栓时套筒不会与立板、斜筋发生空间干涉；叉口的宽度尺寸与配套销轴的长度匹配，销轴装入后两端伸出立板的长度可满足卡簧或者挡圈的安装要求，轴向限位结构有充足的布置位置。

　　从受力逻辑上拆解，该构件没有多余的复杂曲面，所有板壁厚度均匀，斜筋与两侧立板、基座的交接位置均做平滑过渡，避免截面突变带来的应力断层；在承受垂直向下的压力时，宽厚基座直接将载荷均匀传递到安装面，在承受开口方向的侧向拉力时，双侧立板通过斜筋形成三角稳定结构，三角构型的几何特性让整个支撑框架不会发生侧向形变，即便长期承受交变载荷，焊接或者铸造形成的连接位置也不容易出现疲劳裂纹。对于结构设计从业者来说，这类零件是筋板布置优化的典型参考样件，可直观展示如何用最少的材料实现最优的承力效果，也可作为非标工装设计中支撑座类零件的构型参考，根据实际工况调整立板高度、叉口间距、筋板厚度即可快速衍生出适配不同载荷等级的系列化支撑构件。
