阶梯凸台组合式机械基础练习块

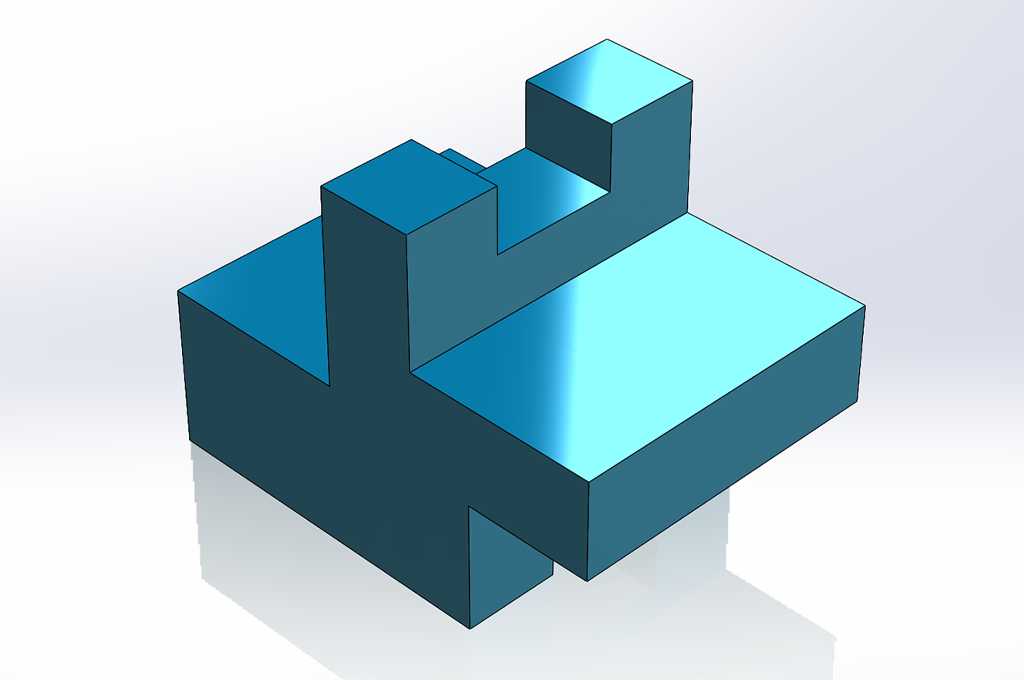

　　这个块状组合结构是面向三维结构建模入门训练的典型实体，整体以正交直角面为核心构成，没有曲面、斜角或者复杂异形特征，所有棱边均保持90度垂直关系，非常适合用来梳理拉伸、凸台生成、切除、基准面对齐这类最基础的三维建模逻辑。从实际工程落地的视角看，这类规整阶梯块并非凭空设计的抽象几何体，它的构型逻辑完全脱胎于车间里最常见的安装支座、工位挡块、设备调平垫脚、工装定位靠块的基础形态：底层宽大的平板段承担承载与贴装功能，安装时可以直接把底面贴合在设备工作台面、型材机架面或者工装基板上，宽大的底面积能有效降低单位面积压强，避免压紧固定后局部压伤安装面，同时大底面的接触摩擦也能抵消侧向装配推力，不需要额外做复杂的防滑结构就能保持位置稳定。

　　在底层基座之上，两处不同高度的直立凸台分别承担不同的功能角色：偏左侧的高凸台可以作为限位挡边使用，在流水线工位上阻挡工件侧向滑移，或者作为传感器安装的立板基准，在凸台侧面打孔固定光电开关、机械挡销的时候，垂直的立面能保证检测端面和工件进给方向保持严格平行，不需要额外做角度校准；偏后侧的矮凸台高度更低，既可以作为相邻零件的搭接止口，和配套盖板的凹槽形成嵌合定位，也能在手动装配时作为手指握持的借力位，方便工人把整个块体从料箱里取放、对位。基座前侧下方留出的内凹缺口，是典型的避让空间设计：当这个块体贴装在T型槽工作台面上时，缺口可以刚好避开台面上凸出的T型螺栓头部、焊接残渣或者基板上的预焊凸点，不需要把整个安装面全程精加工，就能保证块体安装后不会被细小杂物垫起倾斜，大幅降低安装面的平面度加工要求，减少铣削工时。

　　整个零件所有壁厚都保持均匀厚重，没有薄肋、薄壁或者尖锐悬伸结构，常规铣削加工时可以直接用方料在数控铣床上一次装夹完成所有面的加工，不需要翻面二次找正，也不会因为切削力产生振颤变形；如果采用3D打印做原型验证，粗大的实体段也不需要添加额外支撑，打印完成后去除基底就能直接使用，不会出现支撑残留破坏定位面精度的问题。设计这类结构的时候，建模逻辑完全遵循自底向上的实体叠加思路：先绘制底层基座的外轮廓草图，完全约束长宽尺寸后拉伸得到主体底板，再分别在底板上表面绘制两个凸台的矩形草图，给定不同的拉伸高度得到两处立块，最后在前侧下角绘制矩形轮廓执行拉伸切除，得到底部的避让缺口。整个建模过程不需要用到曲面、放样、扫描这类高级命令，所有特征的父子关系清晰，修改任意一处凸台的高度、位置或者底板长宽，都不会出现特征报错崩溃，非常适合初学者理解特征树的层级逻辑，养成先建基准主体、再加附加特征、最后做切除避让的良好建模习惯。

　　从安装边界来看，该零件所有外轮廓均为正交矩形，在装配体里和其他零件配合时，只需要选用底面、侧立面、凸台端面这几个平面作为配合基准，就能完成完全定位，不需要选取圆柱面、异形曲面作为配合参照，配合关系简单可靠，不会出现过定义或者配合浮动的问题。在实际工装设计场景里，这类块体还可以根据使用需求在对应凸台、底板上追加钻孔、攻丝特征，用来穿装固定螺栓、安装定位销，拓展成专用的定位夹具组件，它的规整形态也方便在料架上堆叠存放，不会随意滚动，仓储和转运都十分便利。
