0.7毫米按动式绘图自动铅笔精细结构

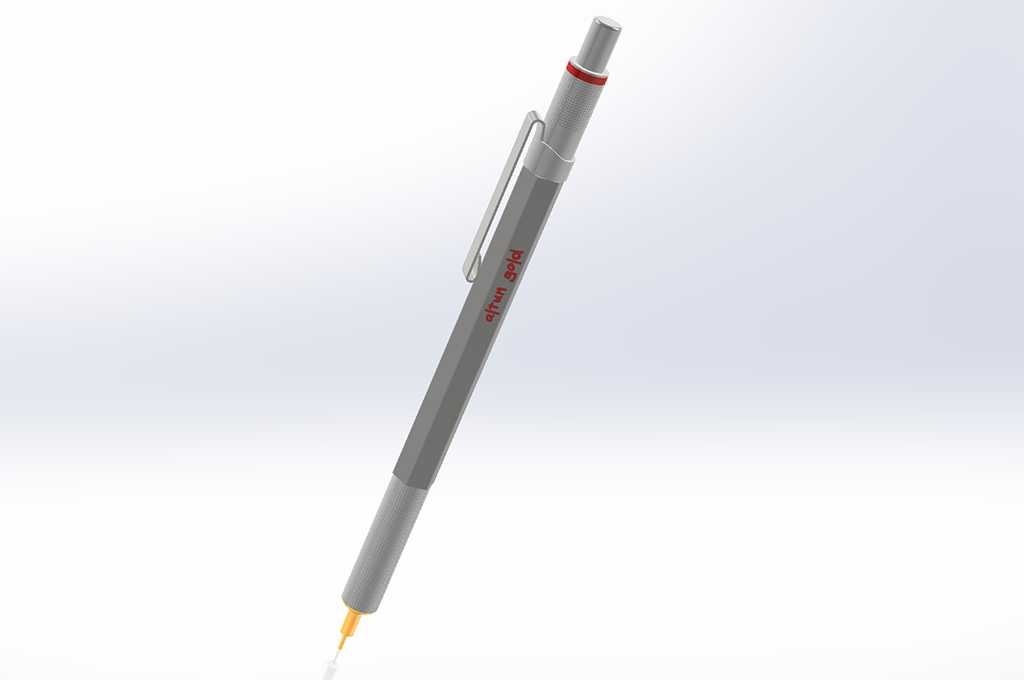

　　这款按动式自动铅笔的三维结构围绕工程绘图、现场记录、桌面书写等高频使用场景展开，笔身采用细长六棱握持段配合圆柱笔帽的组合形态，整体轴线方向的装配关系清晰，笔尖露出段、握持胶套、笔杆主体、顶部按帽、侧向笔夹均按实际装配顺序拆分建模，能够直接用于文具结构校核、外观方案评审以及出芯机构原理演示。

　　从实际使用边界来看，0.7毫米规格铅芯在机械制图、工地标注、学生作业中容错率较高，不易因轻微侧向受力断裂；模型笔尖处保留了金属锥形护芯管的伸出长度，护芯管与笔杆前端同轴度在装配中需要重点控制，若同轴偏差过大，铅芯送出时会与管口内壁摩擦，既增加按动阻力，也会造成铅芯单侧受力折断。握持区域采用六方截面，一方面放置在倾斜绘图板上不易滚落，另一方面手指贴合棱面后可以稳定控制绘图方向，外层包覆的软胶段与内部硬质笔杆通过止位台阶贴合，建模时需要预留胶件装配压缩量，避免胶套轴向窜动。

　　出芯机构布置在笔杆内部空腔，顶部按帽承受轴向按压力后，内部夹爪沿导向套往复运动，完成松开、夹持、输送铅芯的循环动作；夹爪端部的收口锥面与弹簧预紧力直接决定出芯长度与锁芯可靠性，弹簧压缩行程过大会导致按动手感生硬，行程过小则夹爪无法完全张开，铅芯不能顺利下落。笔杆上部的红色装饰环作为分段定位基准，既区分了笔帽与握持段的装配分界，也为内部储芯管提供轴向限位面，储芯管内径需略大于铅芯外径，保证多根备用铅芯可以在管内顺畅滑落，同时内壁不能出现明显拔模倒扣，防止铅芯卡在管中段。

　　侧向笔夹采用弹性悬臂结构，根部嵌入笔帽侧面的卡槽内，夹持段向外翘起形成自然开口，可夹在笔记本、工装图纸册、工作服口袋上；笔夹内侧与笔杆外壁之间的间隙按普通纸张、薄布层厚度设计，夹合时悬臂产生的弹性变形提供持续正压力，建模时笔夹根部做圆角过渡，避免反复弯折后应力集中断裂。顶部按帽高出笔杆端面，按压行程范围内不会与笔夹发生运动干涉，按帽外圈的滚齿纹理增加手指接触摩擦力，冬季戴薄手套操作也不易打滑。

　　结构校核过程中需要重点检查几处装配关系：笔尖护芯管与前端塑料螺母采用螺纹旋合，螺纹有效咬合长度需保证拧紧后不松脱；笔杆前后两段通过止口对接，对接面处预留密封圈安装槽，可减少手汗、灰尘进入内部夹爪机构；铅芯从护芯管顶端伸出的自由长度控制在合理范围，伸出过长时书写侧向力会以护芯管口为支点形成较大弯矩，直接造成铅芯断裂。整体外形细长，径向最大尺寸集中在笔帽与笔夹区域，放入标准笔袋、绘图工具盒时不会与圆规、橡皮、比例尺发生卡位冲突，六方握持段的对边尺寸贴合成年人拇指食指中指的自然握持跨度，长时间描线时手指局部压强分布均匀。

　　该结构也可作为文具类产品开发的参照基础：调整护芯管内径与夹爪尺寸即可适配0.3毫米、0.5毫米等不同铅芯规格，更换握持段外包胶硬度可以适配儿童、专业绘图人员等不同使用群体；内部弹簧、夹爪、导向套均为独立可拆零件，在三维环境中可以单独检查每个运动件的行程极限，模拟按动全过程中夹爪张开、闭合的位置变化，验证储芯管内铅芯依靠重力补位的路径是否顺畅，避免出现按动空程、出芯卡顿、铅芯回退等常见故障，为后续工程图导出、手板样件制作提供完整的结构依据。
