智能工厂产线处理工作站三维布局设计

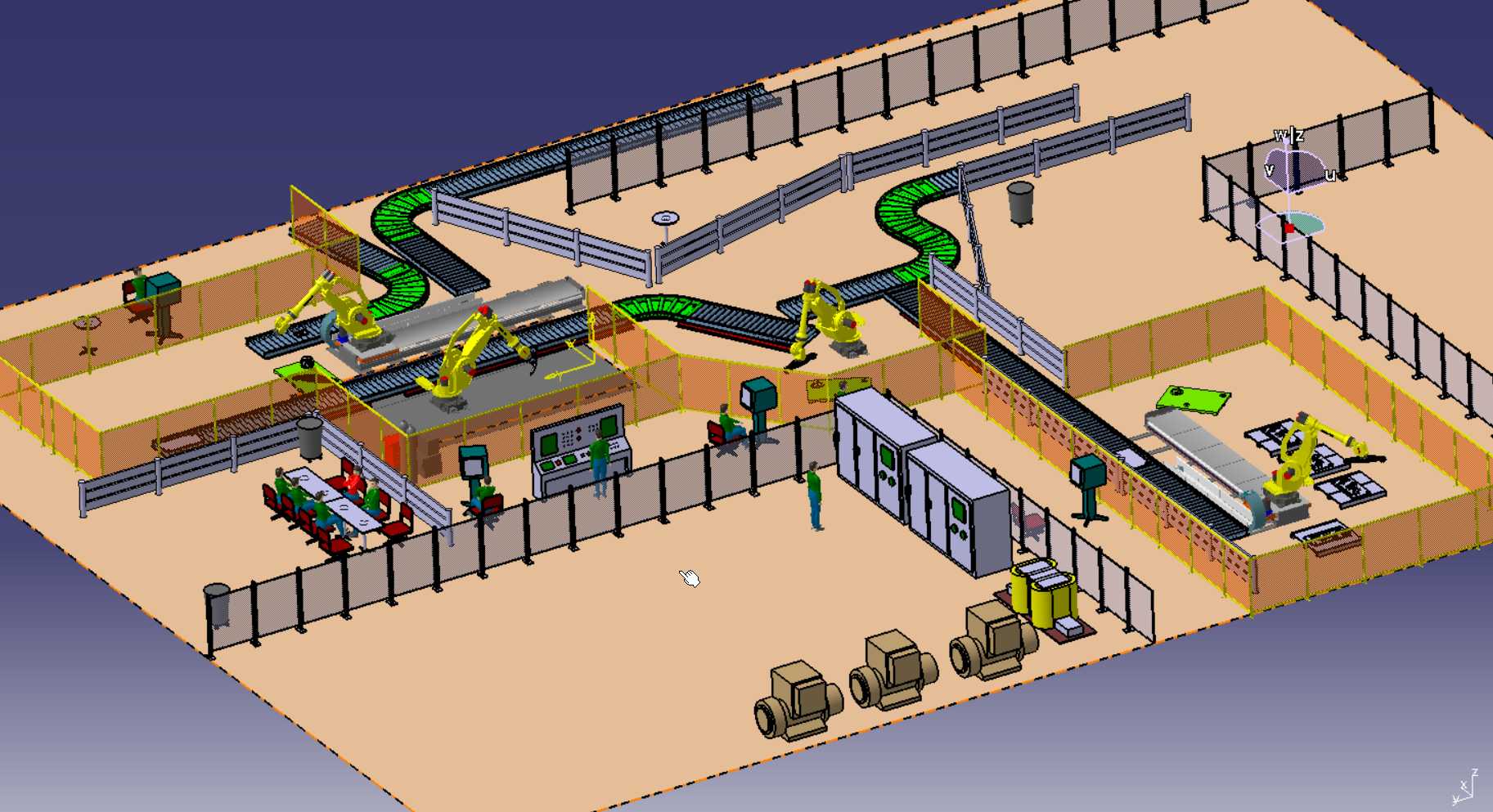

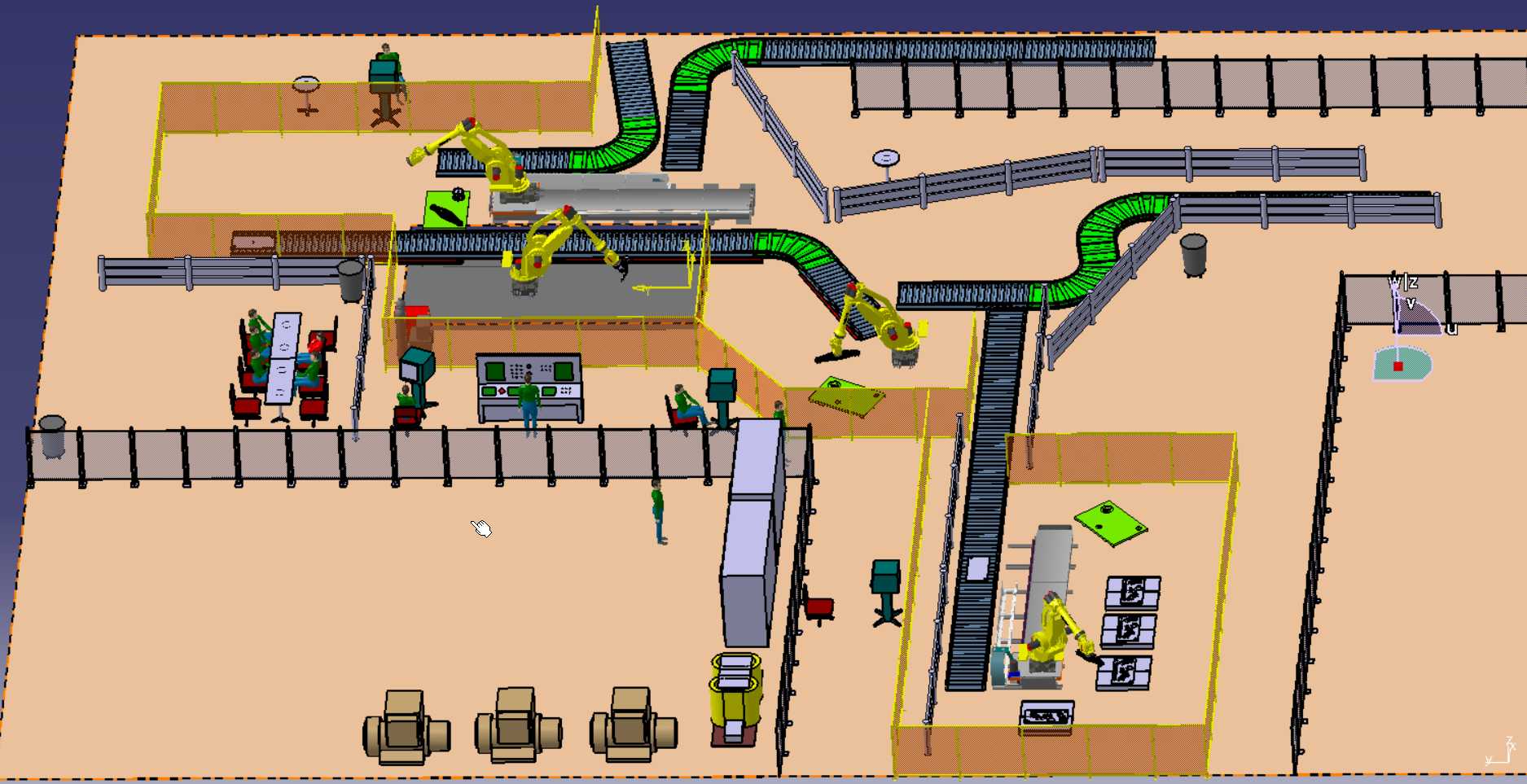

　　这套三维布局还原的是离散制造场景下的工件处理产线，核心覆盖从工件上料、多工序加工流转到末端分拣下线的全流程作业单元，适配中小批量结构件的表面处理、装配衔接类生产需求，在汽配、通用五金加工的车间升级项目中，这类布局常用来替代原有人工分散工位的作业模式，把单工序间的人工转运、等待浪费压缩到最低。从布局逻辑来看，整个产线用安全围栏做了明确的区域划分，围栏内侧是自动化作业区，外侧预留了人员巡检、异常处置的通行通道，通道宽度按照单人侧身操作加应急疏散的要求留足了余量，避免设备运维时工具、备件搬运出现空间干涉。产线内的输送系统采用了弯道衔接的辊道+皮带组合结构，弯道段的曲率半径是按照待转运工件的最大外形对角线尺寸核算的，

　　防止工件在转弯过程中卡滞、剐蹭侧边护栏，直段输送线的高度匹配工业机器人的最优作业区间，把机器人的关节运动行程控制在负载特性最优的范围内，减少大角度俯仰带来的精度损失和关节损耗。四台工业机器人分别布置在输送线的不同工位节点，第一台上料位的机器人负责将待处理工件从暂存料箱抓取放置到输送线定位工装，中间两台机器人对应表面处理、附件装配的工序作业，每台机器人的作业半径覆盖范围做了冗余设计，相邻两台的作业区间预留了安全互锁的距离，避免运动轨迹出现交叉碰撞，末端下料位的机器人配合视觉检测工位，将处理完成的工件按照合格、待返工的分类码放到对应的料箱区域。产线一侧布置了电气控制柜与操作工位，控制柜的安装位置远离输送线的振动源，

　　柜门开启方向朝向巡检通道，方便日常的线路检修与参数调试，操作工位设置了急停按钮与状态指示灯，工位旁的工作台预留了工装夹具存放、工件临时抽检的空间，操作人员无需进入围栏内部即可完成常规的参数调整与异常复位。布局中还考虑了附属设施的安装边界，比如工位旁的废料收集桶、消防设施的摆放位置，都避开了机器人的运动包络线与输送线的上下料口，输送线下方预留了线缆、气路管线的敷设空间，支架高度满足地面清洁、管线维护的操作需求，围栏的安全门设置了联锁开关，一旦门体被异常开启，整线会立即触发暂停指令，切断机器人的动力输出。整个产线的工位排布按照工艺流向做了动线优化，工件从上线到下线的流转路径没有折返，各工序的作业节拍经过匹配核算，

　　单台机器人的作业耗时与输送线的运行速度做了联动设置，不会出现某一工位工件堆积、后续工位空等的情况，料箱暂存区的位置设置在产线末端的外侧，物流人员可以直接从通道完成空满料箱的更换，不需要穿越作业区域，减少物流配送对产线正常运行的干扰。
