多工位板材连续深冲压成型模具结构

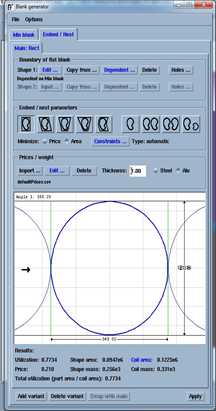

　　这套深冲模具的结构布局围绕大批量板材冲压件的连续成型需求展开，整体采用四柱导向的模架形式，四根平行导柱沿模座四角区域分布，配合导套完成上下模开合过程中的高精度对位，避免高速连续冲压时上下模芯出现侧向偏移。从现场产线适配角度看，这类模具主要安置在开式或闭式机械压力机的工作台面之上，上模座通过模柄或者压板结构与压力机滑块连接，下模座通过T型槽螺栓锁紧在压力机工作台上，安装时需要先校准导柱与滑块运动方向的平行度，再逐步锁紧固定螺栓，防止合模过程中出现导柱拉伤、凸凹模啃刃的问题。

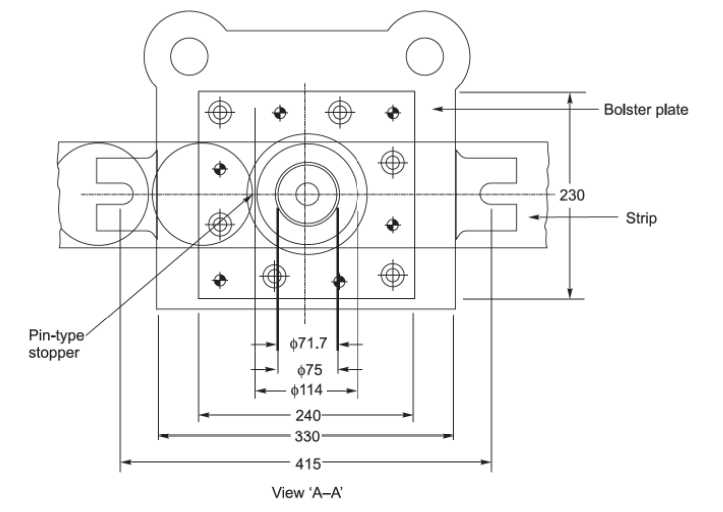

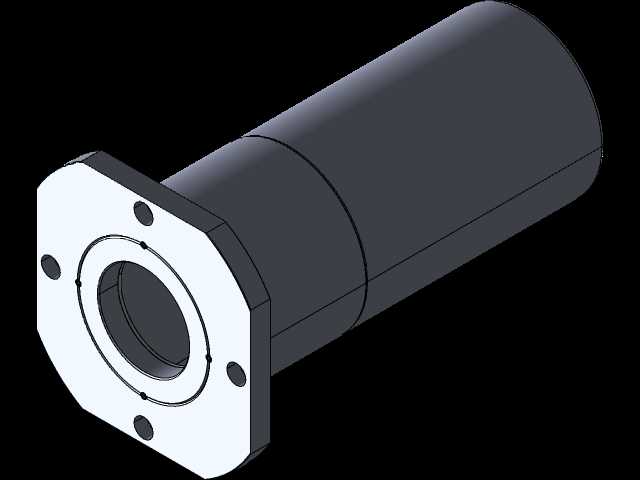

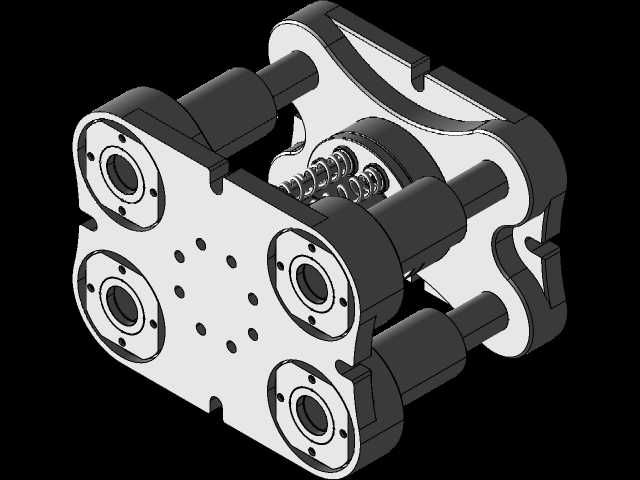

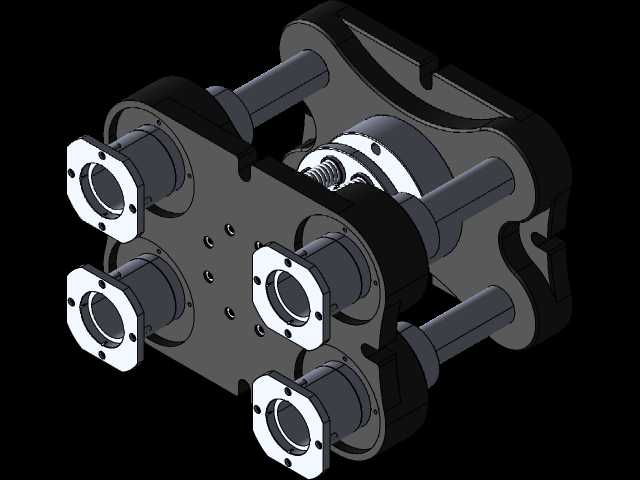

　　模具正面的模座板上预留了多组成型工位安装孔位，四个带法兰固定的凸模安装座呈矩阵排布，可同时布置拉深、冲孔、整形、切边等不同工序的工作部件，条料沿送料方向步进输送，每一次压力机滑块行程即可完成一个工位的成型动作，经过多个工位连续作业后直接产出成品冲压件，省去了单工序模具反复周转定位的辅助时间，非常适合家电外壳、汽车结构补强件、金属容器类薄壁零件的规模化生产。模座板面上分布的多组小孔为卸料板固定、弹性顶件销安装以及废料排泄预留的通道，部分孔位接入压缩空气管路后，可在开模瞬间将成型完成的工件从凸模表面吹离，避免工件粘附在模腔内部影响后续送料。

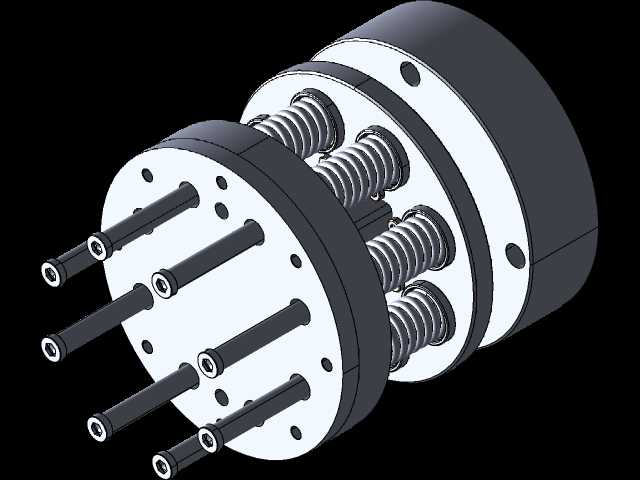

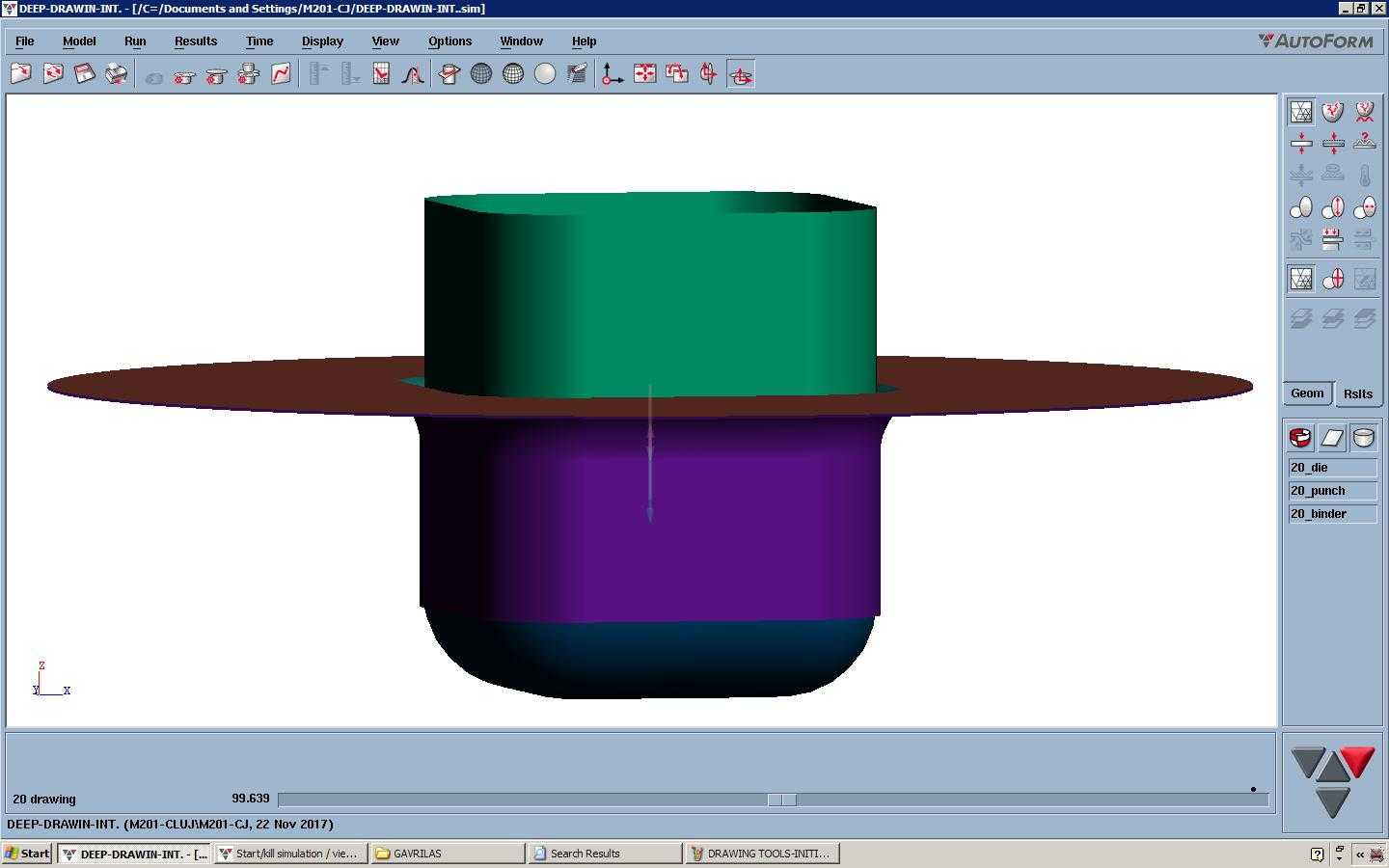

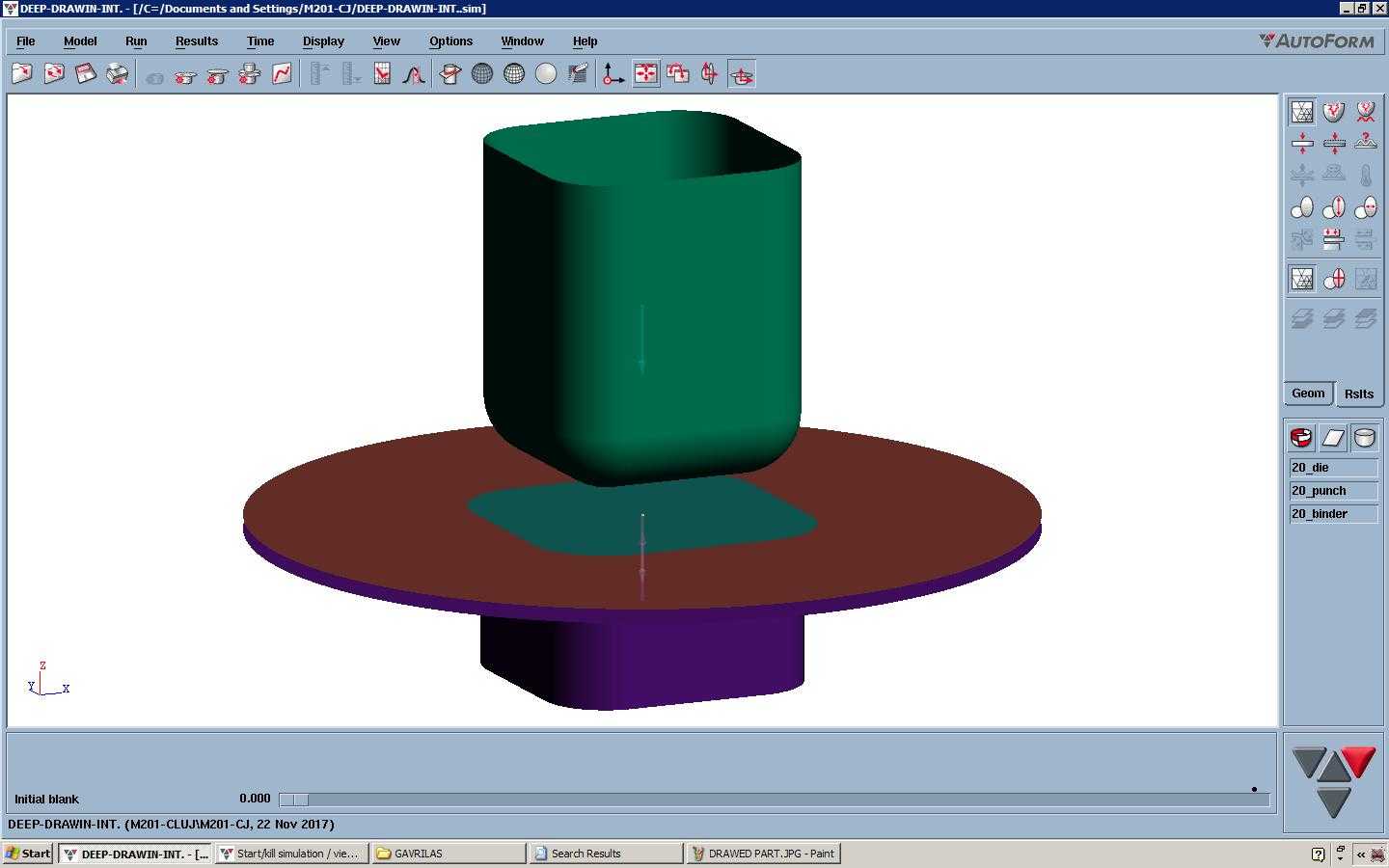

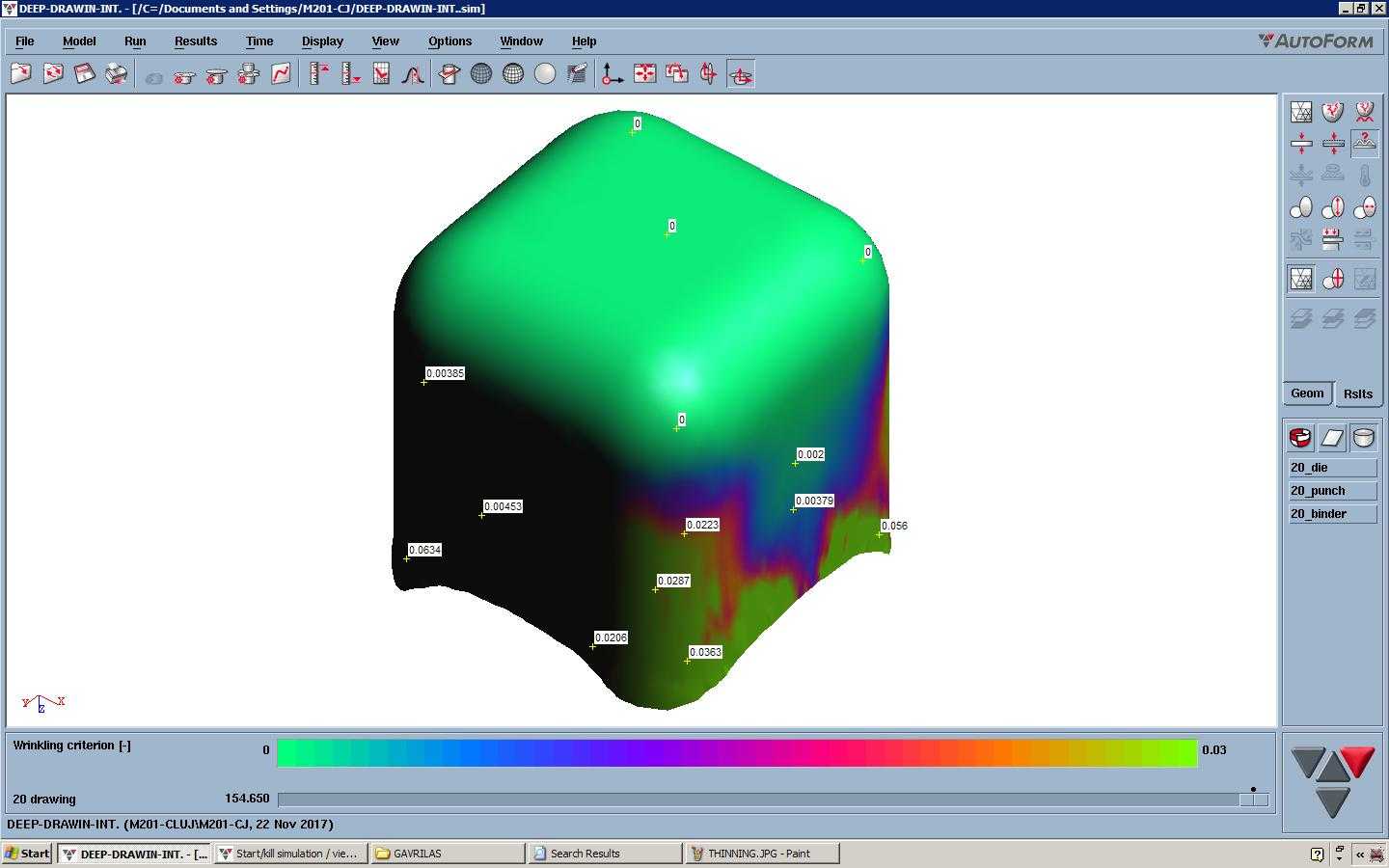

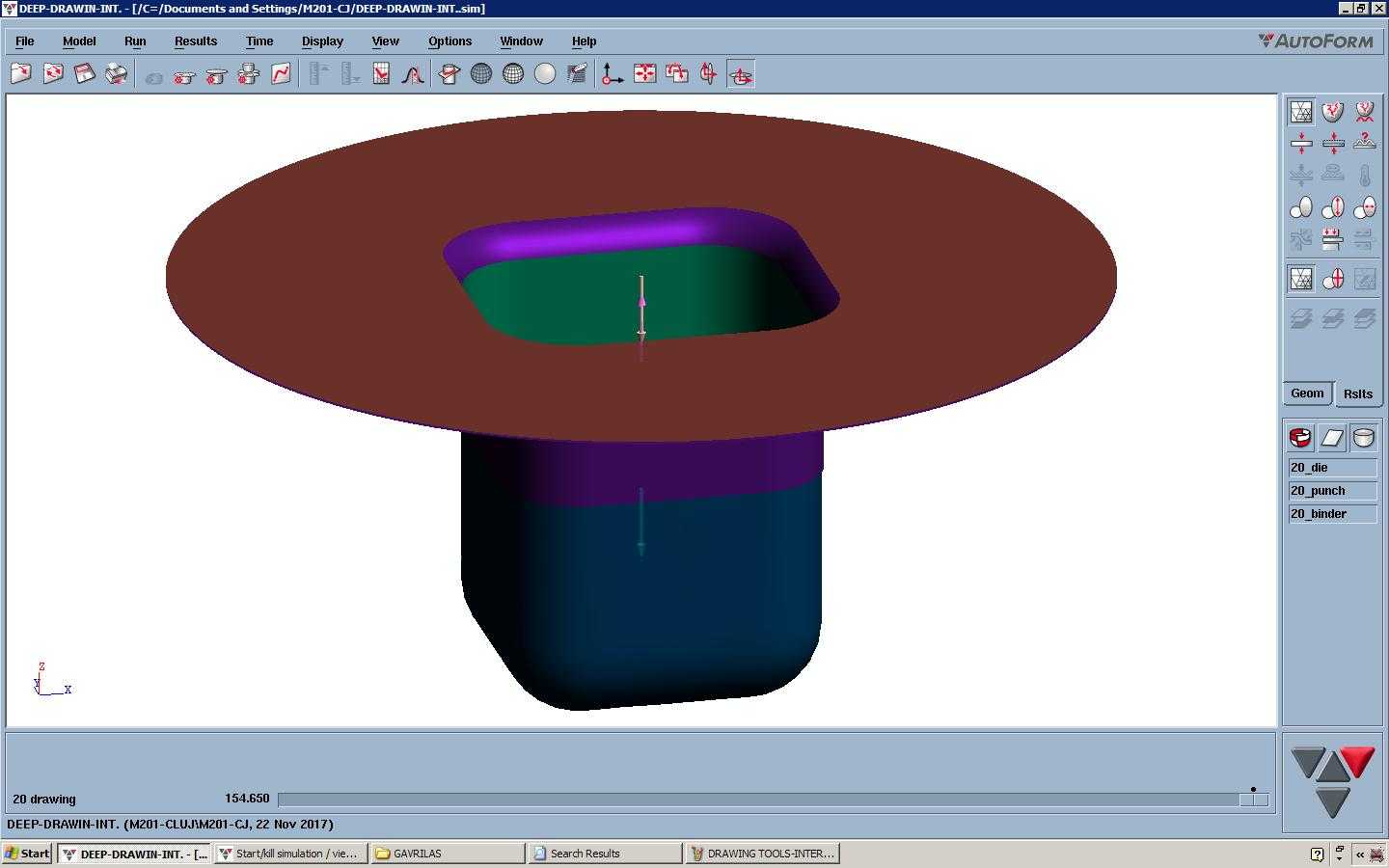

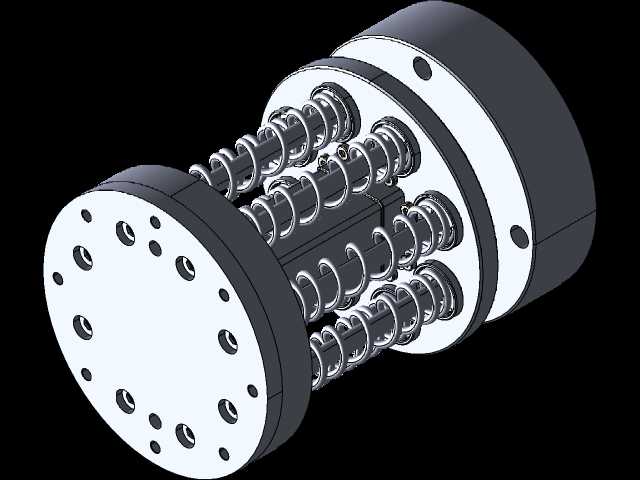

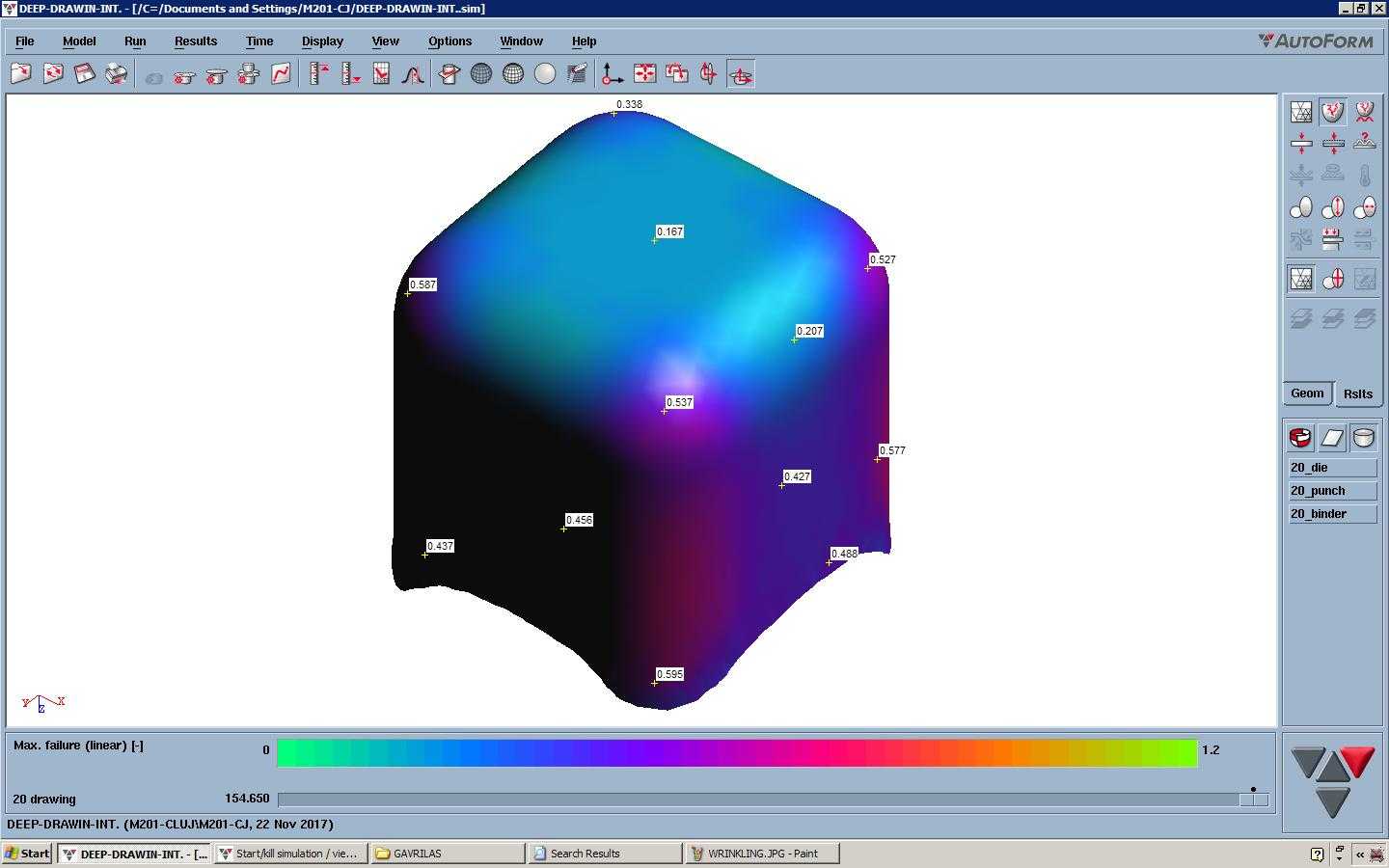

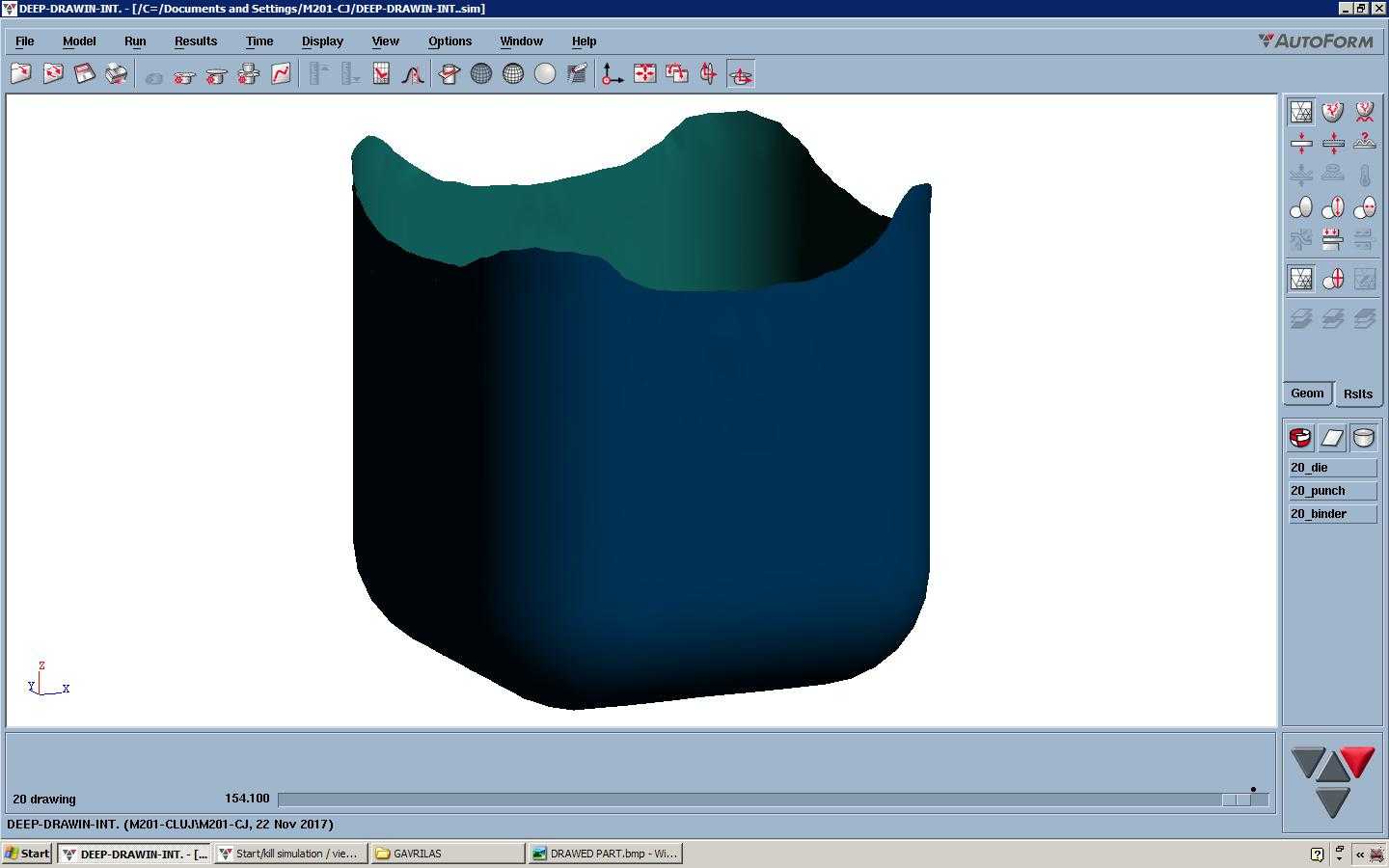

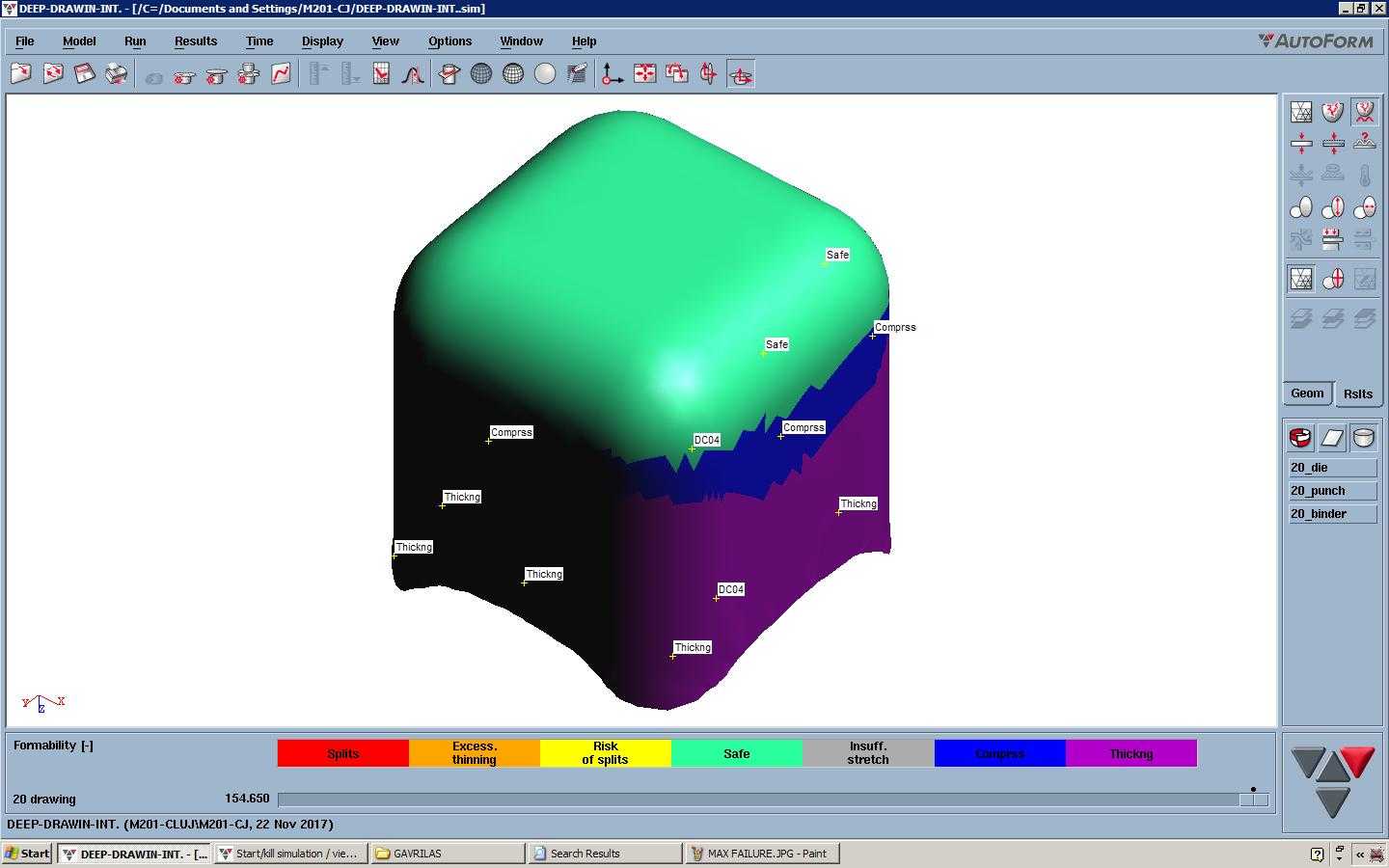

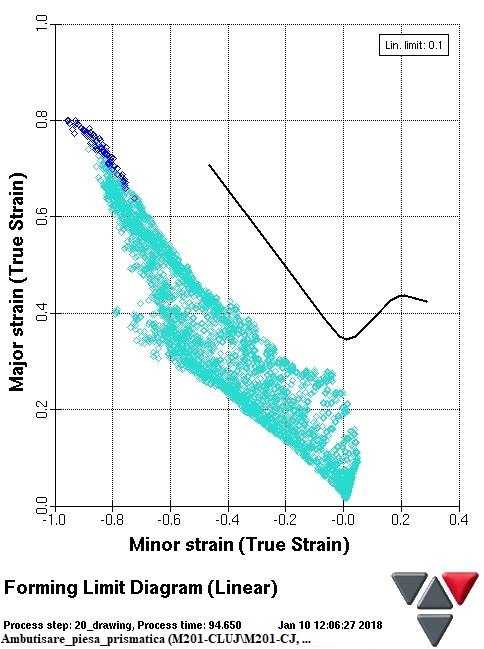

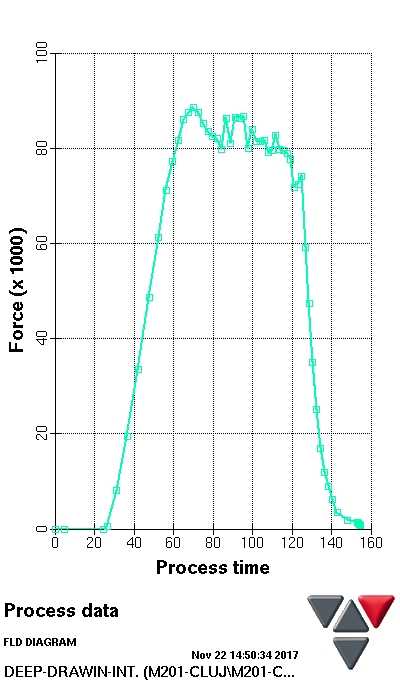

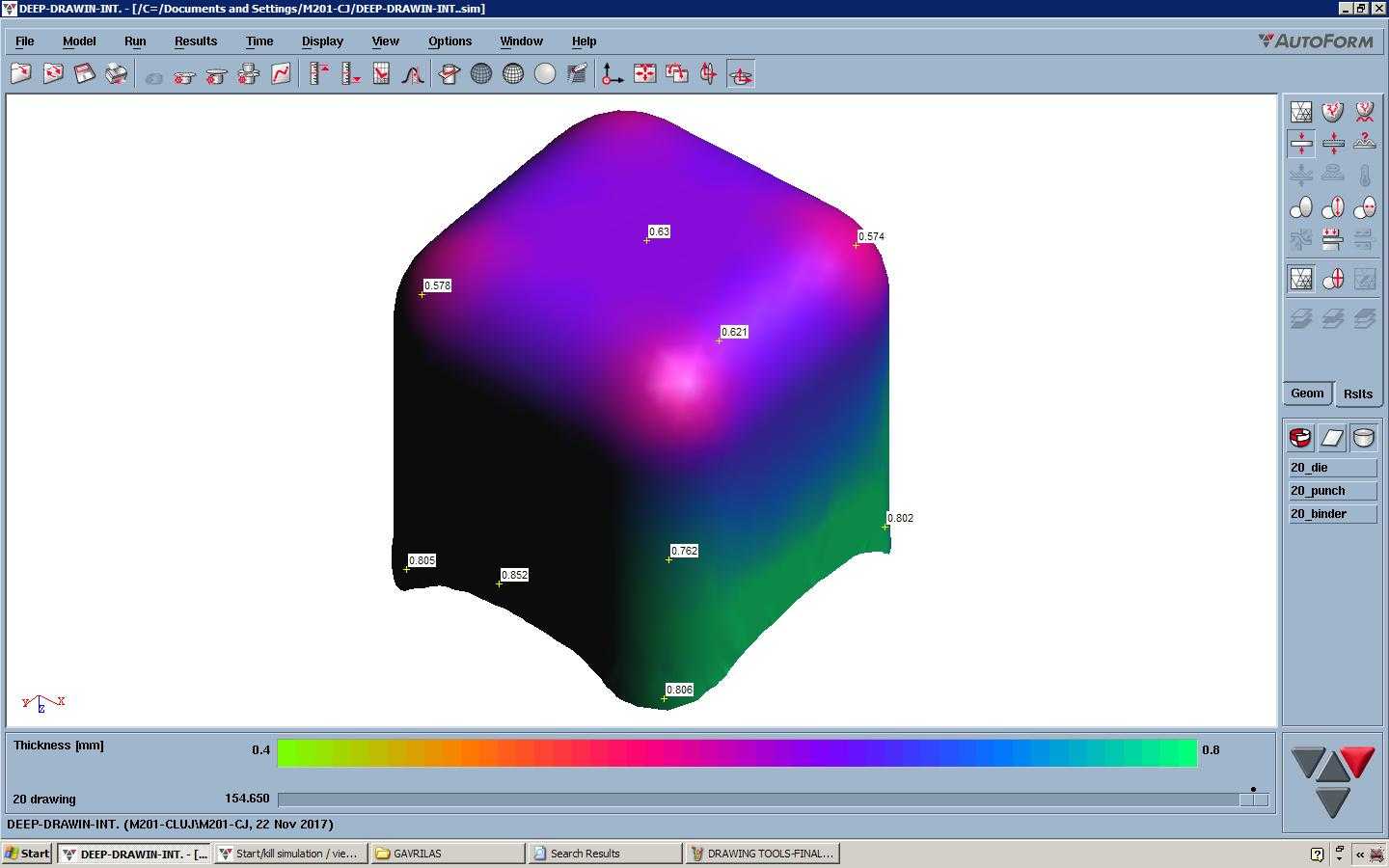

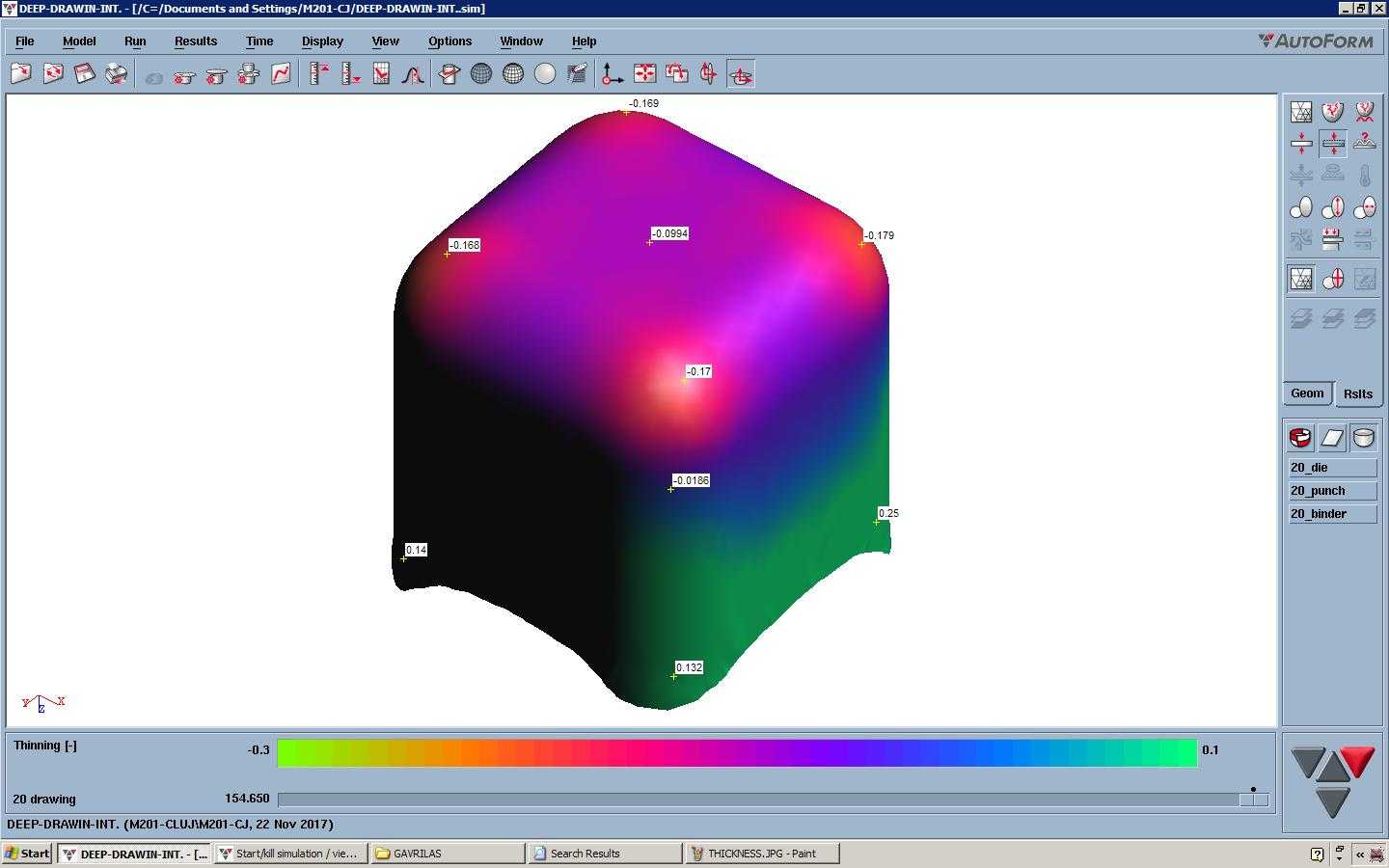

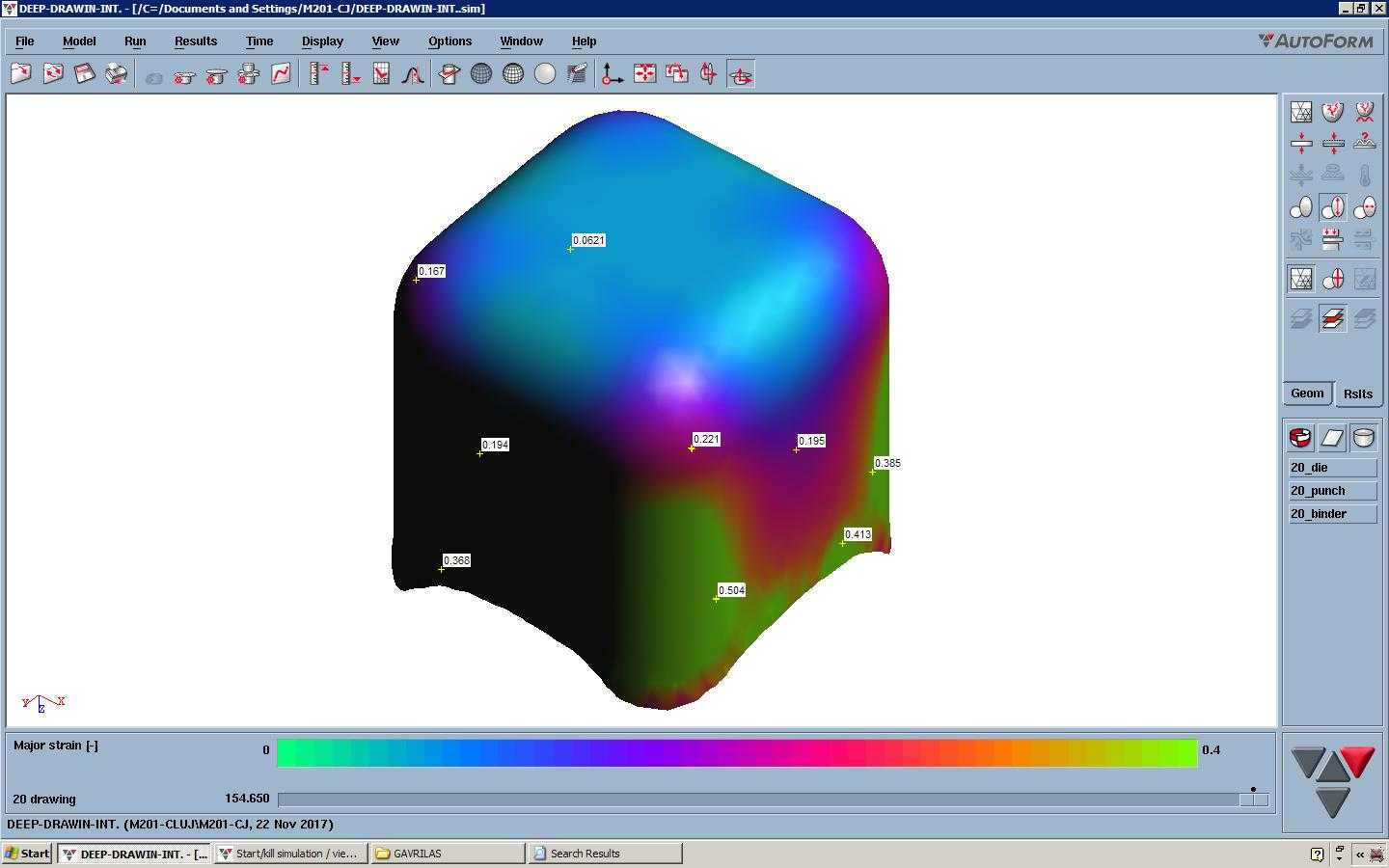

　　模具中部区域布置了多层叠置的弹性卸料与压边组件，螺旋弹簧沿成型凸模周边均匀排布，合模时压边圈先接触板材毛坯，弹簧提供恒定的压边力，将板材法兰区域牢牢压紧在凹模端面，防止深拉深过程中板材边缘因切向压应力过大出现起皱缺陷；拉深行程继续推进时，凸模将板材逐步压入凹模型腔，板材沿凸凹模间隙发生塑性流动，逐步形成指定深度的筒形或者盒形结构。针对不同厚度、不同拉伸强度的板材，可以通过更换不同刚度的弹簧或者调整氮气弹簧的充气压力，匹配对应的压边力参数，压边力过大会导致板材流动阻力过高，工件侧壁被拉裂，压边力过小则无法抑制边缘起皱，现场调试时通常先采用较低压边力试冲，再根据试件的成型缺陷逐步微调。

　　上下模座采用加厚钢板加工而成，整体刚性经过强化处理，承受数百千级别的冲压载荷时模座变形量控制在极小范围内，保证凸凹模之间的间隙沿整个成型轮廓均匀一致。导柱导套配合部位采用高精度间隙配合，表面做硬化耐磨处理，长期高速往复运动后磨损量极低，日常维护只需定期涂抹冲压润滑脂，清理导柱表面附着的冲压碎屑即可。模具的侧向轮廓充分考虑了压力机的安装边界，整体宽度、高度尺寸适配常规吨位压力机的闭合高度与工作台开孔尺寸，下模座下方预留的落料空间可直接对接废料滑槽，冲孔、切边产生的边角废料通过滑槽直接落入设备下方的废料收集箱，无需人工频繁清理模面。

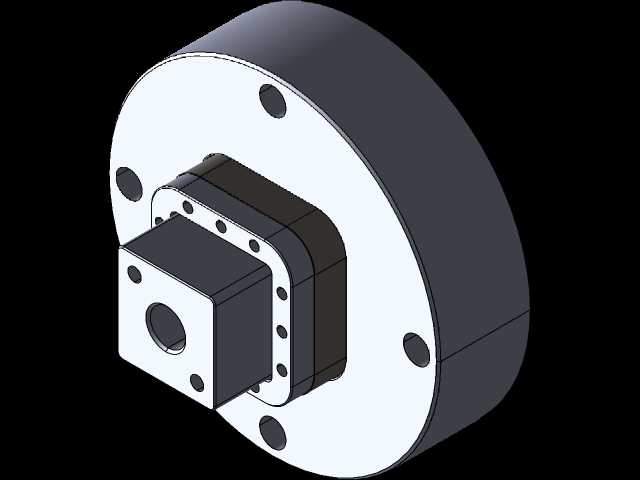

　　成型工作部件采用合金工具钢制作，刃口与型腔表面经过淬火硬化处理，表面抛光至较低粗糙度，板材在型腔内流动时摩擦阻力小，工件表面不会出现明显的拉伤划痕。模具的工位排布遵循冲压成型的工艺顺序，先完成冲裁定位、首次浅拉深，再逐步进行二次、三次深拉深，后续安排冲孔、翻边、整形、落料工序，每一步的材料变形量控制在板材允许的延伸率范围内，避免单次变形量过大导致工件破裂。送料方向两侧可加装外部自动送料机的定位托架，条料沿导料板进入模腔，配合误送检测装置，一旦出现送料步距偏差，设备会立即触发停机保护，防止模具与设备发生碰撞损坏。
