气动杠杆夹紧气缸配套工作台机构

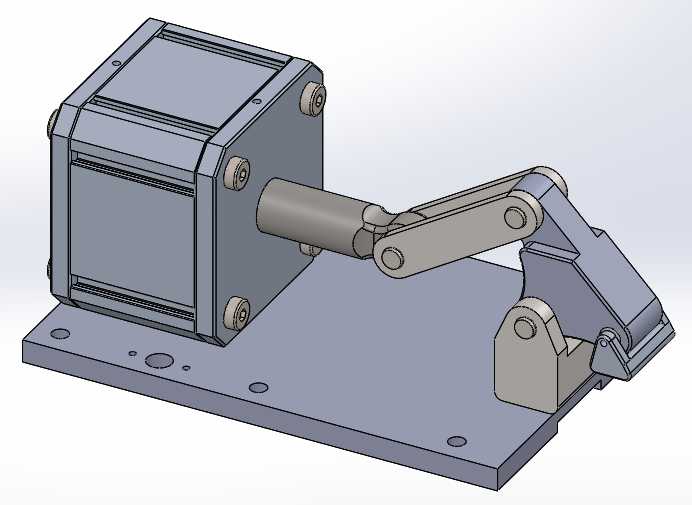

　　这套三维结构围绕小型气动执行元件与杠杆式夹紧压臂展开，主体由方形气缸、前端活塞杆、铰接连杆、摆动压头、底部安装板及配套紧固件组成，常见于CNC机床上下料工位、焊接工装台、小件装配线以及自动化工装夹具单元中。实际产线里，这类机构多用于把待加工工件快速压靠在定位块或支撑面上，避免铣削、钻孔、攻丝、装配过程中工件出现窜动、翘起或振动。

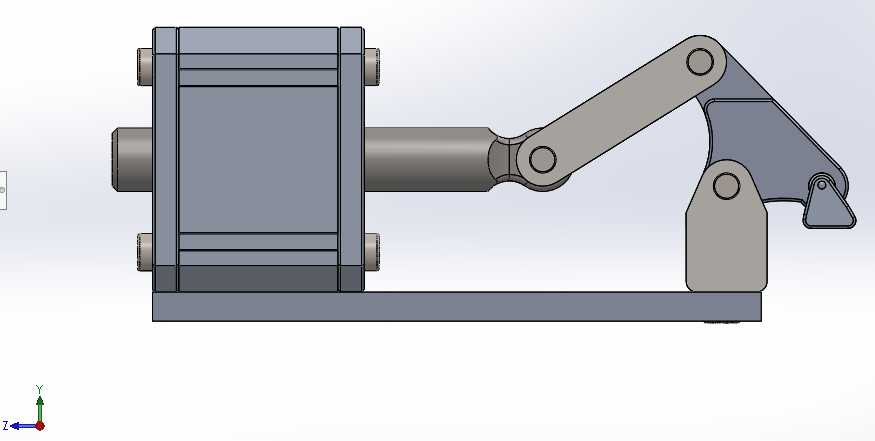

　　从功能逻辑看，气缸通入压缩空气后，活塞杆沿轴向推出，带动连杆铰点运动；连杆再把直线推力传递给上方摆动压臂，使压头绕固定转轴旋转并下压。压臂末端做成钩形压头，能够在较小行程内获得明确的压紧动作，回程时活塞杆收回，压臂抬起，工件即可取放。整个动作链路短，铰点数量适中，既保留气动夹紧的快速特性，也利用杠杆放大末端压紧力。

　　结构布置上，气缸采用方形缸体样式，侧向与端面均预留安装孔位，可直接固定在底板上，也便于后期更换不同行程或缸径的执行件。底板为平板式安装基面，上面布置了沉孔、通孔与定位孔，既承担气缸和转轴支座的固定，也能作为整个夹紧单元嵌入工装大板的接口。设计时需要重点核对底板孔位与机床工作台T型槽、工装基板孔系的匹配关系，避免压臂工作范围与工件定位区发生干涉。

　　尺寸边界方面，该机构对应活塞直径35mm、工作长度33mm的气缸规格，属于短行程、小体积夹紧单元。缸体宽度和高度决定了它在密集工装中的排布间距，活塞杆伸出长度则直接影响压臂开口高度。若工件厚度变化较大，不能单纯依靠气缸行程吸收，应通过调整压头螺钉、更换限位块或修改压臂回转半径来适配。三维建模时，活塞杆极限伸出、完全缩回两个位置都应保留，方便检查压头最低位置与工件表面的接触状态，以及抬起后取料空间是否足够。

　　设计思路上，这类机构并不追求复杂运动，而是强调可靠压紧、易维护和快速替换。气缸与连杆之间采用销轴连接，磨损后可单独更换销套；压臂支座通过螺栓固定在底板上，加工误差可通过修磨垫片或调整限位螺钉补偿。压头接触区宜设置可换压块，使压紧力作用在工件刚性较好的边缘，避免直接压伤薄壁面。对于切削负载较大的场景，还应在压臂闭合方向增加机械自锁或死点支撑，防止气压波动导致夹紧松动。

　　在建模细节中，需要把缸体端面螺钉、活塞杆连接叉、连杆销轴、转轴支座、压臂轮廓和底板安装孔完整表达出来。运动校核时不能只看静态装配位置，应沿活塞杆行程做干涉检查，尤其关注连杆与缸体前端、压臂与支座、压头与工件定位块之间的间隙。气动接头虽然未在主体中突出，但实际布局时要在缸体侧向预留气管插拔空间，避免接头靠近压臂运动轨迹。

　　工程应用中，该单元适合与定位销、挡块、支撑块组合成专用夹具，也可多个并排使用，对长条形壳体、钣金件或机加工毛坯进行多点压紧。其优势在于结构紧凑、动作直观、安装边界清晰；局限则是压紧力受气源压力和杠杆比例影响，设计阶段需结合工件所需夹持力、摩擦系数和安全系数核算缸径与压臂力臂，而不能仅凭外观选型。
