联锁混凝土砌块成型钢模腔体结构

　　这套钢质成型腔体面向预制砌块生产线的浇筑与振实工位，核心任务是把搅拌后的混凝土约束成带联锁轮廓的砌块坯体，脱模后可直接进入养护工序。现场使用时，模具整体落座于振动台台面，四周通过定位块与压头机构对齐，进料口承接布料机落下的混合料，振动过程中侧壁承受骨料反复冲击，因此侧板、端板和内部隔条均按厚板焊接框架处理，避免长期交变载荷下出现板面鼓曲。

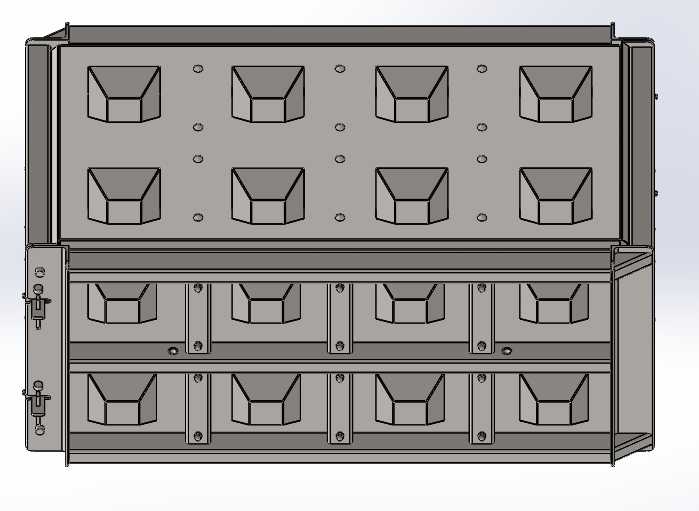

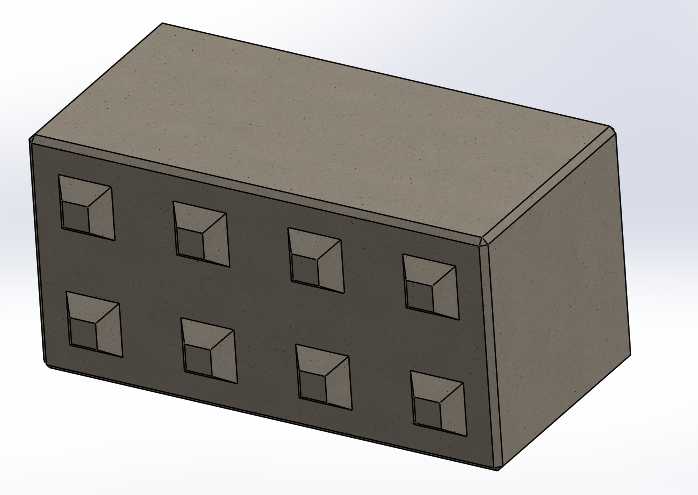

　　从结构布置看，模腔采用多列并列形式，相邻腔室由竖向隔板分开，一次合模可同时成型多块砌块；腔壁上的方形凹位对应砌块外露的联锁凸台或凹槽，使成品在砌筑时能够互相咬合，减少现场砂浆调整量。为了让坯体顺利脱出，内壁与混凝土接触的区域需要保持连续、平顺，转角处避免狭小清料死角；外侧则布置纵横加强肋，把振动力传递到整个模框，同时限制侧板在受压时向外张开。

　　建模时先按成品砌块的外形反推模腔工作表面，再依据拔模方向修正侧壁斜度。联锁特征较多，若完全垂直，混凝土初凝后会产生较大吸附阻力，因此关键立面保留微小脱模斜度，但斜度不能过大，否则砌块上下尺寸差会影响装配间隙。隔板与外框的连接位置采用连续焊缝思路处理，模型中加强板、压条和安装孔位均按可加工方式表达，便于后续拆图时直接统计板材规格与焊接工作量。

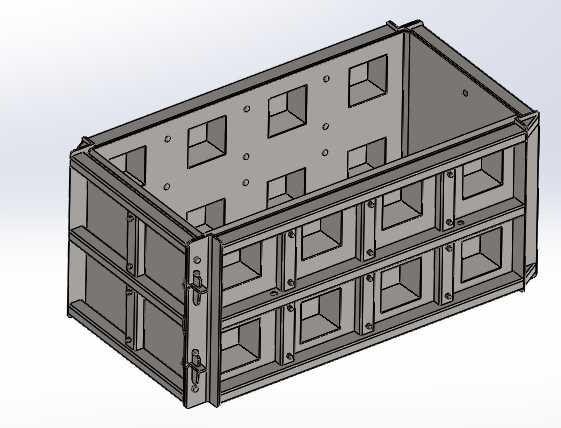

　　外形边界以1600、800、800毫米三个方向控制，长度方向适配常见砌块机振动台的安装区间，宽度方向留给压头导向和清扫空间，高度方向则容纳填料、压实和余料刮平动作。底部边框承担定位与支撑，孔位需要和台面上的锁紧点对应；顶部开口与布料、压制成型机构保持安全距离，侧面突出的限位件不能超出设备护罩范围。搬运时模具体量较大，吊点或叉车通道应在总装阶段一并校核，避免维修翻转时与输送辊道干涉。

　　实际工况里，模具失效多来自磨损、粘料和焊接区疲劳。骨料沿腔壁滑动会使棱角逐渐变圆，直接改变砌块配合尺寸；残料积存则会拉伤坯体表面。结构设计因此把易磨面做成可更换衬板思路，侧板与框架通过螺栓、压块固定，检修时不必整体报废模框。内腔表面需要控制焊接余高，打磨方向尽量与脱模方向一致，减少混凝土附着。

　　对于三维建模人员，这类工装不能只追求外观相似，更要把成型逻辑表达清楚：模腔决定产品形状，外框承担刚度，定位件保证与主机重复装配，加强肋对应振动载荷。评审时应重点检查相邻砌块的腔室是否对称、拔模斜度是否统一、压头下行是否会碰撞隔板、清理铲刀能否到达底部转角。管线和电气虽不直接体现在模具上，但模具宽度、高度和锁紧方式会影响布料车行程、振动台振幅以及脱模顶升力，选型时需与主机参数联动校核。

　　在预制构件场或砌块厂，该类模具更换频率通常随产品规格变化，因此框架上的安装基准应尽量通用，内腔隔板可按砌块系列调整。这样既能缩短换型时间，也能让同一台成型设备覆盖联锁块、实心块和带槽块等不同产品。模型中保留的孔、槽、肋和定位面，均服务于制造、装配、使用和维修四个环节，而不是单纯的视觉造型。
