小型对辊式坚果破壳工业破碎装置

　　这套小型对辊式破碎装置的结构设计，最初面向实验室小批量硬质物料破碎、小型工坊坚果类硬壳物料脱壳以及教学演示破碎原理三类场景展开，整体采用钣金折弯焊接机架作为承载主体，没有采用重型铸钢机架的厚重结构，在保证刚性满足小载荷破碎需求的前提下，大幅压缩了设备整体占地空间，适配桌面安装或者小型工位旁落地布置的使用需求。

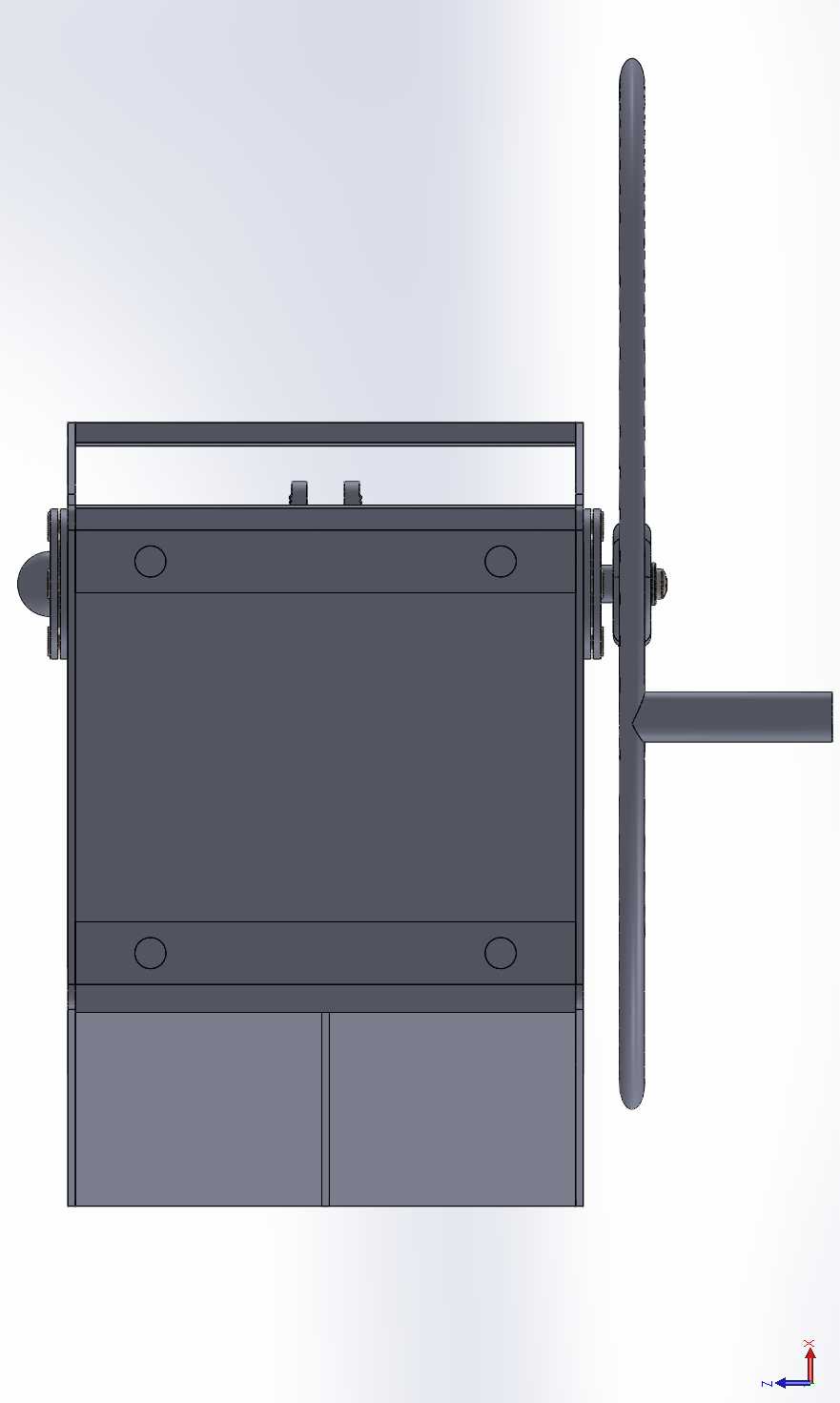

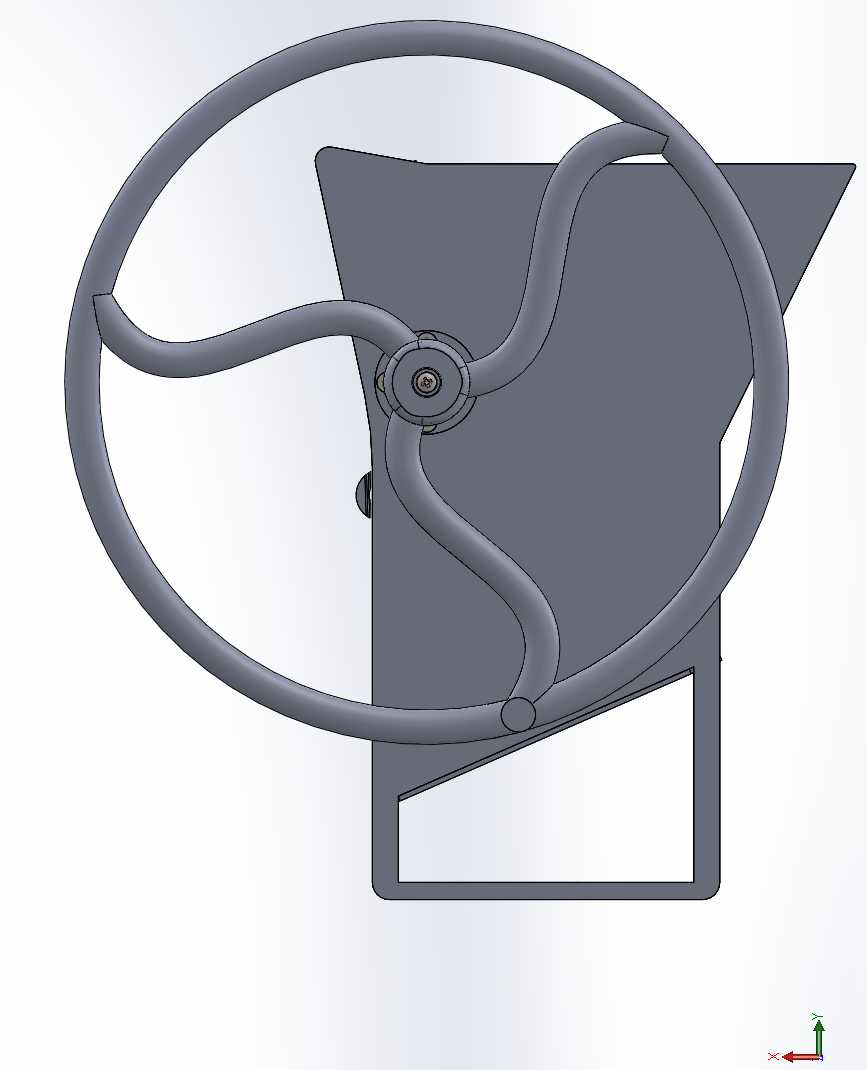

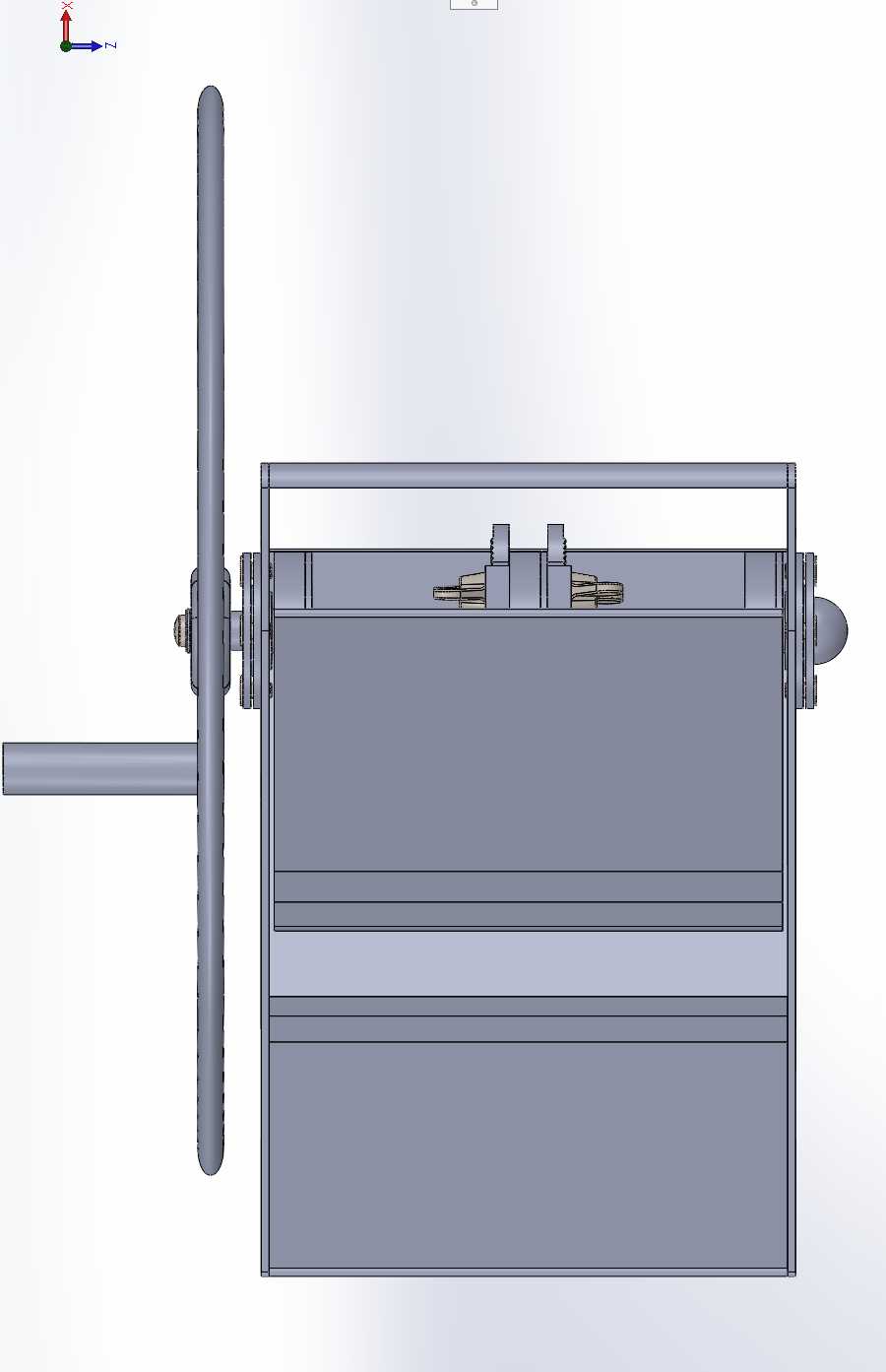

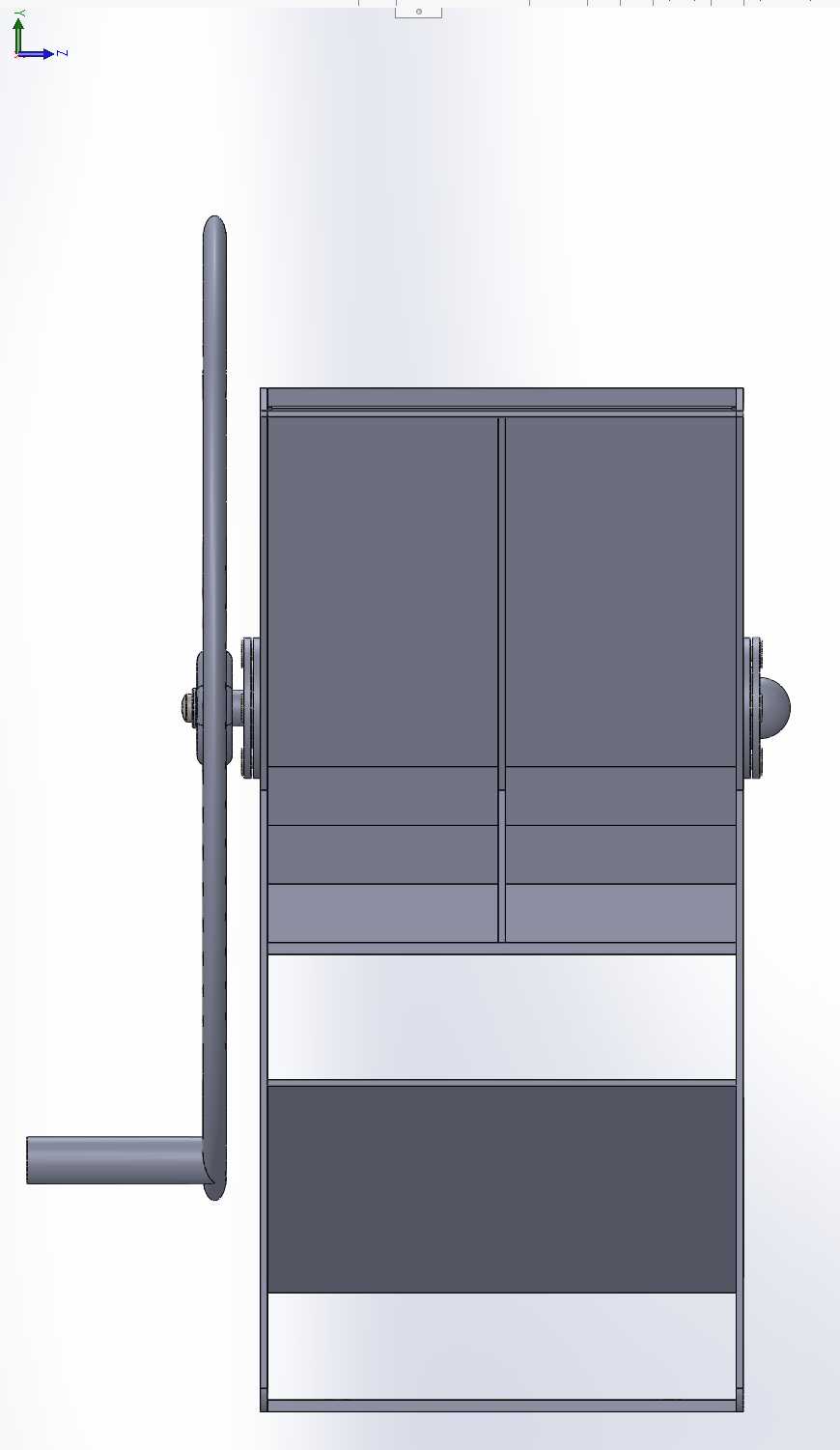

　　从安装边界来看，设备底部预留了带安装孔的折弯支脚，支脚的开孔间距适配常规小型设备的地脚螺栓固定规格，机架整体宽度控制在小型工作台可承载的范围内，高度方向预留了上方进料斗的敞口空间，下方出料区域直接留出敞口，可对接小型集料盒或者低位输送接料装置，不需要额外配置复杂的出料输送结构，单机即可完成从进料到破壳出料的完整流程。设备侧方伸出的手动操作轮结构，既可以在无动力配置时作为手动调试、手动试破的操作部件，也可以在配套动力版本中作为检修盘车、卡料时手动反转排障的操作结构，轮缘采用弯管折弯成型，握持转动的力臂长度经过适配，单人即可施加足够扭矩带动辊轴转动，不需要额外配置加长加力杆。

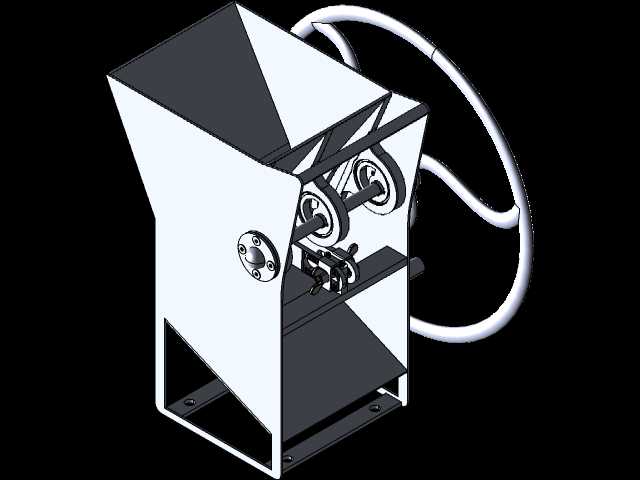

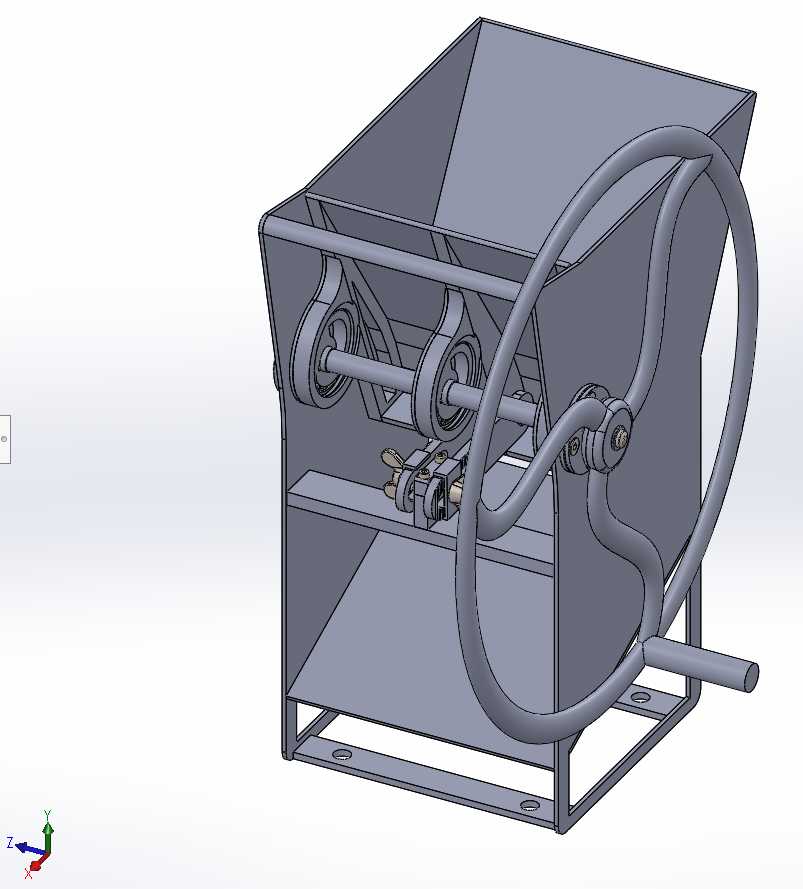

　　破碎核心的双辊平行布置结构，两根辊轴平行安装在机架内侧的轴承座上，辊面的间隙可通过侧方的调节锁紧结构进行小范围调整，针对不同粒径的硬质坚果或者小块岩石试样，可以通过调整辊隙控制破碎后的出料粒度，避免间隙过小导致物料过度粉碎，也不会因为间隙过大出现物料未经挤压直接从辊缝漏出的问题。辊轴的端部分别配置了传动齿轮，保证两根辊体做相向同步转动，物料从上方的敞口进料斗落入两辊之间的楔形挤压区后，被两个相向转动的辊体夹持带入间隙，通过挤压剪切作用完成硬壳的破碎，这种挤压破碎的作用方式相比锤击式破碎，冲击力更小，设备运行振动更低，针对坚果类物料还能减少内部果仁被过度击碎的概率，在岩石试样破碎场景中也能获得粒度相对均匀的破碎产物。

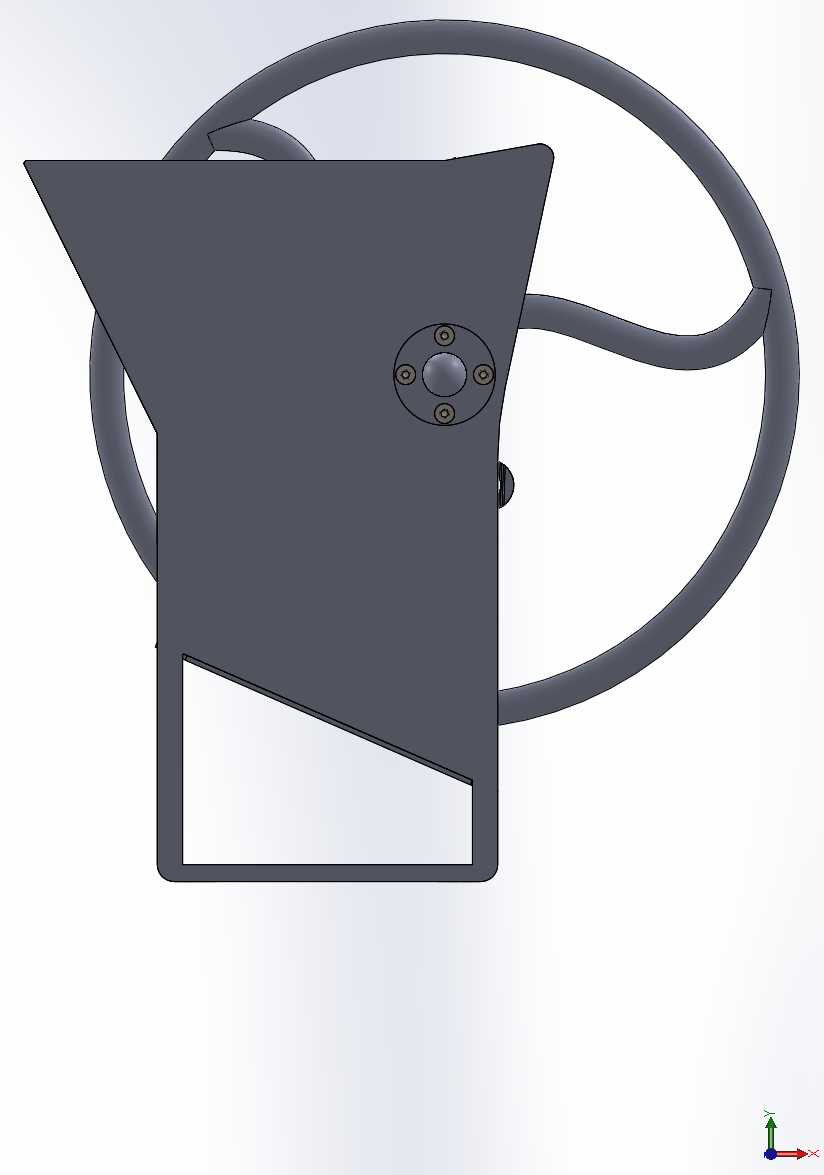

　　机架的外壳护板采用薄钢板折弯拼接，护板上预留了轴承座的安装定位孔、调节机构的避让槽以及检修开口，侧方的圆形端盖通过紧固件固定在轴承座外侧，既可以对内部的轴承、传动部件起到防护作用，避免破碎过程中产生的碎屑飞溅进入传动副，也可以在检修时快速拆开端盖，对轴承润滑、辊面磨损情况进行检查。进料斗部分采用斜向导料的钣金结构，斗体的内侧斜面直接将物料导向双辊的咬合区域，不会出现物料在斗内架桥堆积的问题，斗体的敞口尺寸足够单人手动匀速加料，也可以适配小型小型振动喂料器的出料口对接，实现连续小流量喂料。

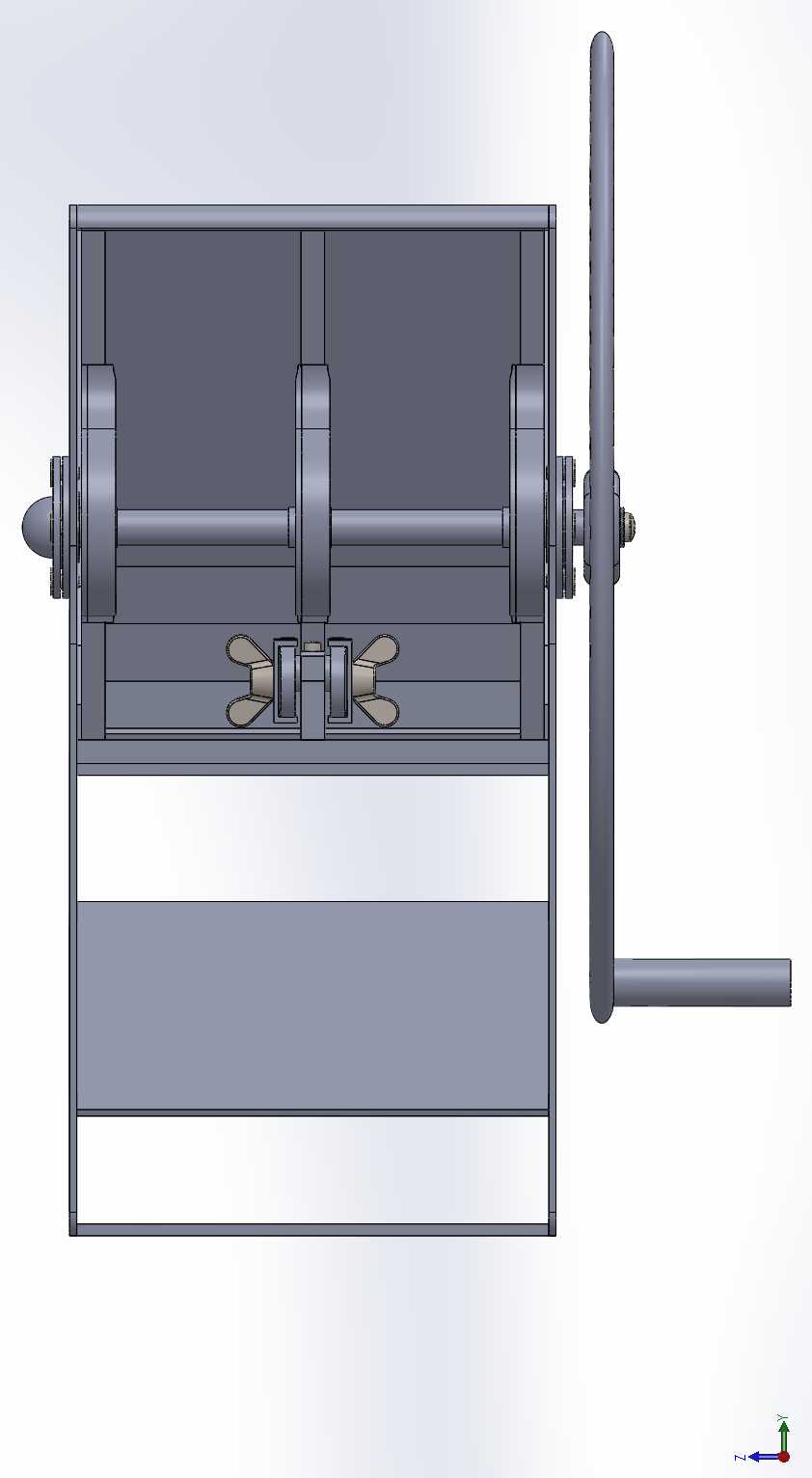

　　在结构设计的细节处理上，机架的侧板之间增加了折弯加强筋，在薄板机架的基础上提升了整体抗扭刚性，破碎作业时两根辊轴受到的挤压力会传递到两侧侧板，加强筋结构可以避免侧板出现外张变形，保证辊隙在长期运行后不会因为机架变形出现偏移。侧方的调节机构采用螺杆锁紧结构，调整辊隙时松开锁紧件，转动调节螺杆即可带动轴承座沿导轨槽小幅移动，调整到目标间隙后重新锁紧即可，不需要拆卸外部护板，日常调整操作十分简便。设备的动力接入侧预留了联轴器安装位，既可以配置手动轮作为手动教学演示版本，也可以拆除手轮后连接减速电机，实现电动连续作业，两种配置的安装接口完全通用，不需要对机架主体结构做改动。

　　针对实际使用中容易出现的卡料问题，双辊的传动结构支持短距离反转，当硬质不可破碎异物卡入辊缝时，可以通过手动盘车或者电机点动反转，将卡滞的物料退出辊缝，排除故障后即可重新开机，不需要拆机清理卡料。设备的所有外露传动部件都布置在护板内侧，仅操作轮和检修端盖外露，作业时的碎屑不会飞溅到设备外部，操作安全性符合小型实验设备和工坊作业的防护要求。整体结构没有复杂的异形铸件，绝大多数零部件都可以通过钣金切割折弯、标准件采购、辊体机加工完成，制造成本低，维护拆装难度小，非常适合小批量硬质物料的中低载荷破碎作业场景。
