双轴塑料撕碎破碎机组装结构

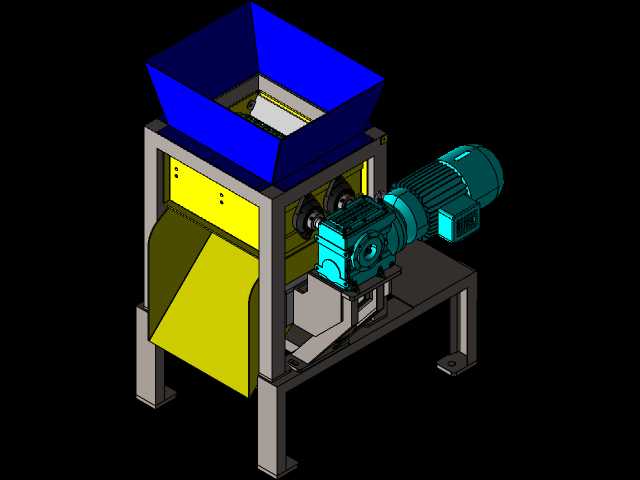

　　该套三维结构围绕塑料回收线中的粗碎工位展开，主体由上方敞口受料斗、双轴撕碎刀轴组、下部承托机架、蜗轮蜗杆减速单元、驱动电机以及侧置电控箱体组成，适合对块状塑料、注塑浇口料、废弃壳件、薄膜卷团和小型中空制品进行剪切式破碎。设备在产线中通常布置于人工投料区或输送带落料端，物料从上方矩形料斗投入后，被两根相向低速转动的刀轴抓取，经刀片交错剪切、挤压和撕扯后形成尺寸较均匀的小块，随后从下方排料空间落入收集袋、风送管道或后续输送设备。

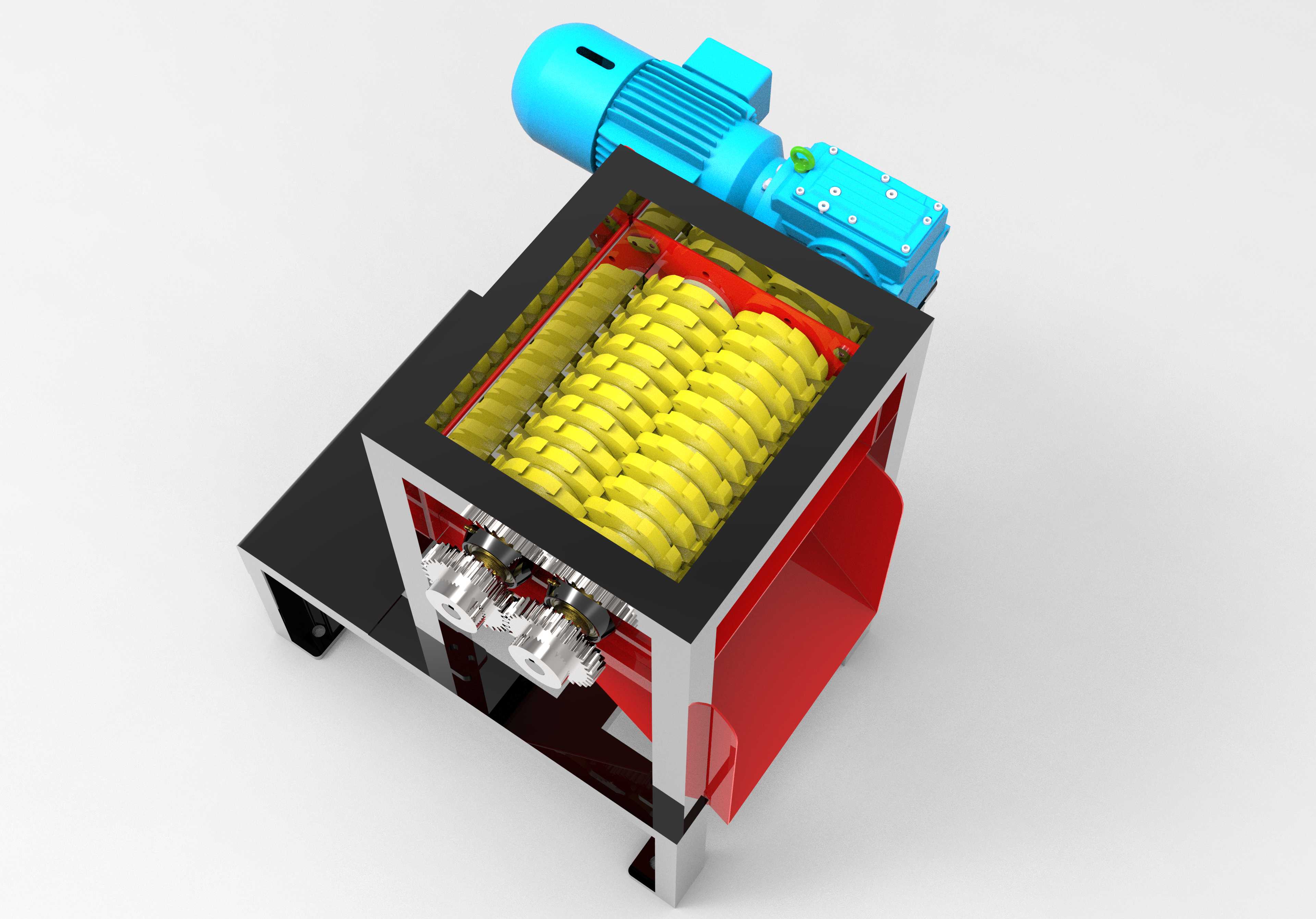

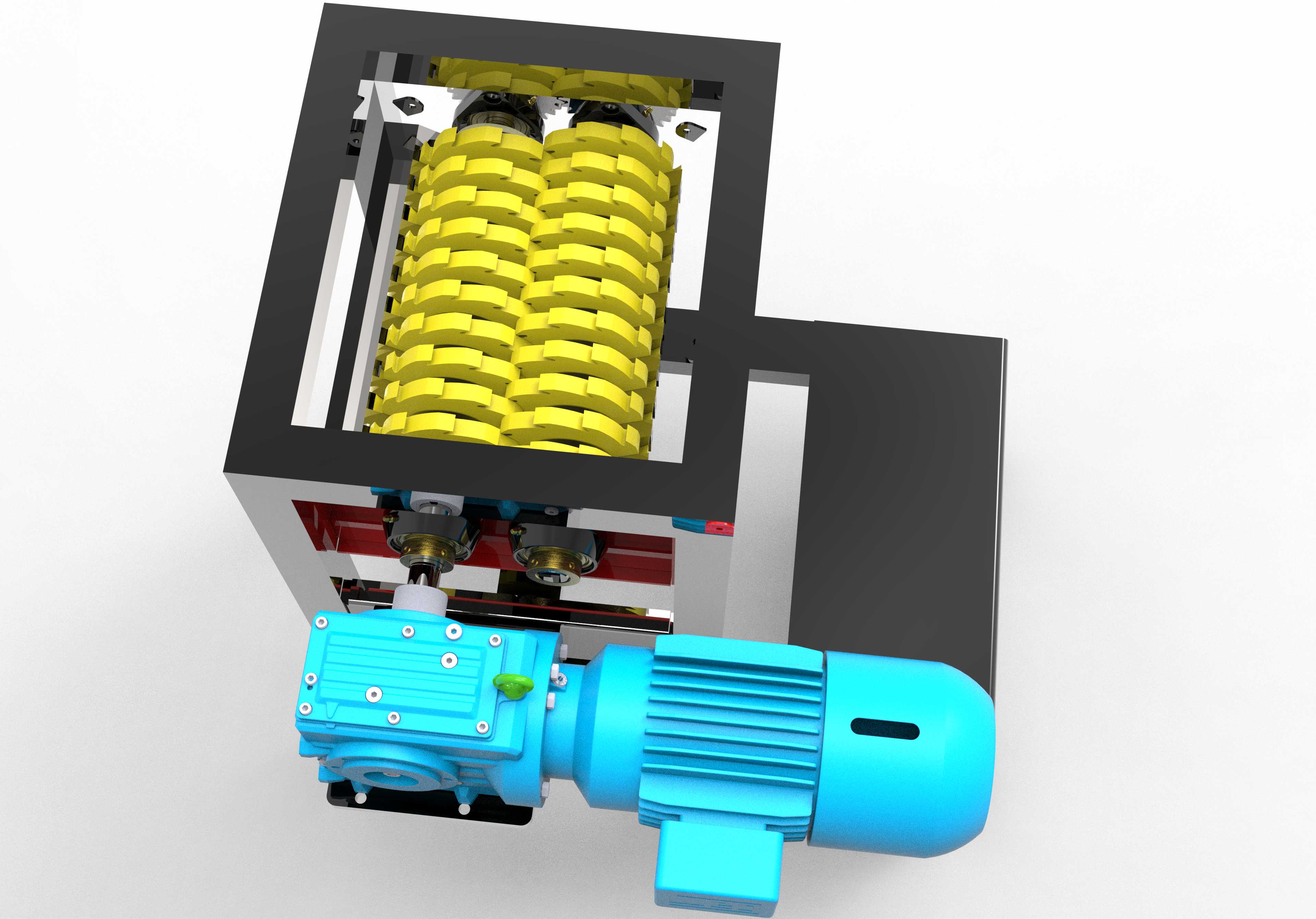

　　从结构设计思路看，模型重点表达了撕碎腔与传动链的装配关系。料斗采用上宽下窄的箱形焊接结构，侧壁向内收拢，既扩大投料接收面积，也能引导物料滑入刀轴啮合区；内壁与刀轴之间保留必要间隙，避免软质塑料搭桥时直接摩擦旋转部件。双轴组件位于料斗下部，刀轴上分段布置多组刀片和隔套，刀片呈交错排列，使剪切点沿轴向连续分布，能够降低单次切入阻力。对于塑料类韧性材料，这种低速大扭矩方式比高速击打更平稳，噪音、飞屑和刀具崩刃风险也相对可控。

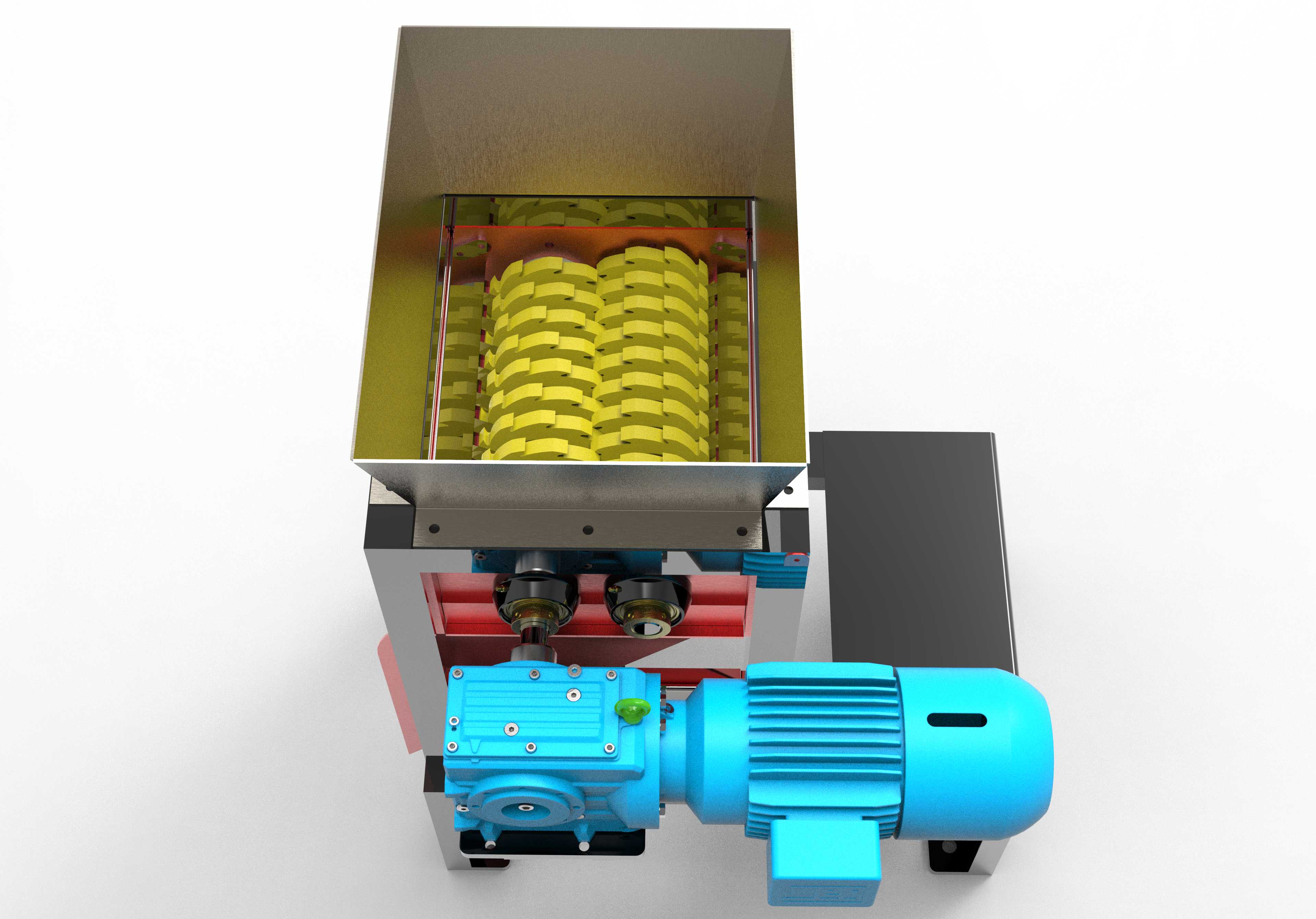

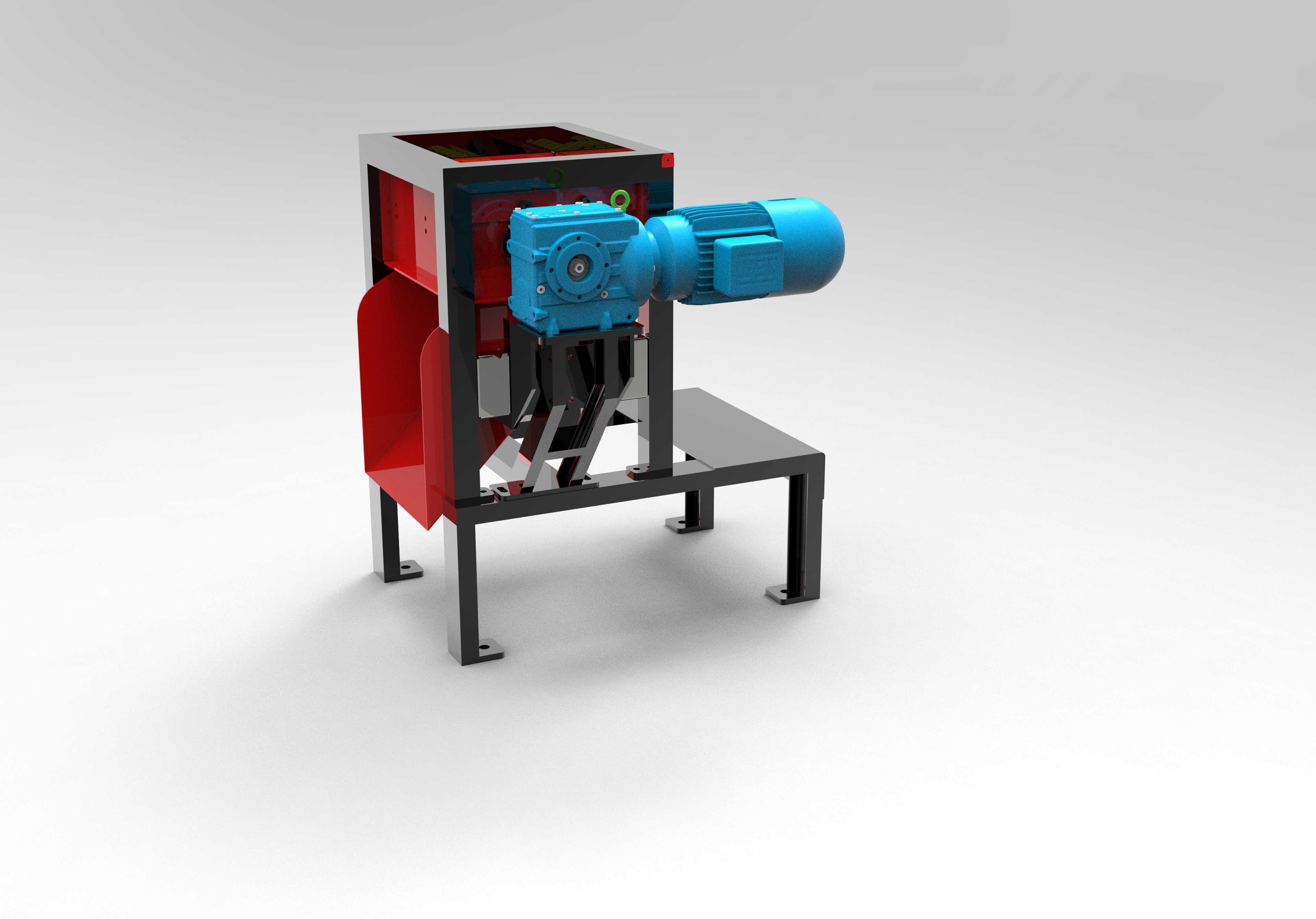

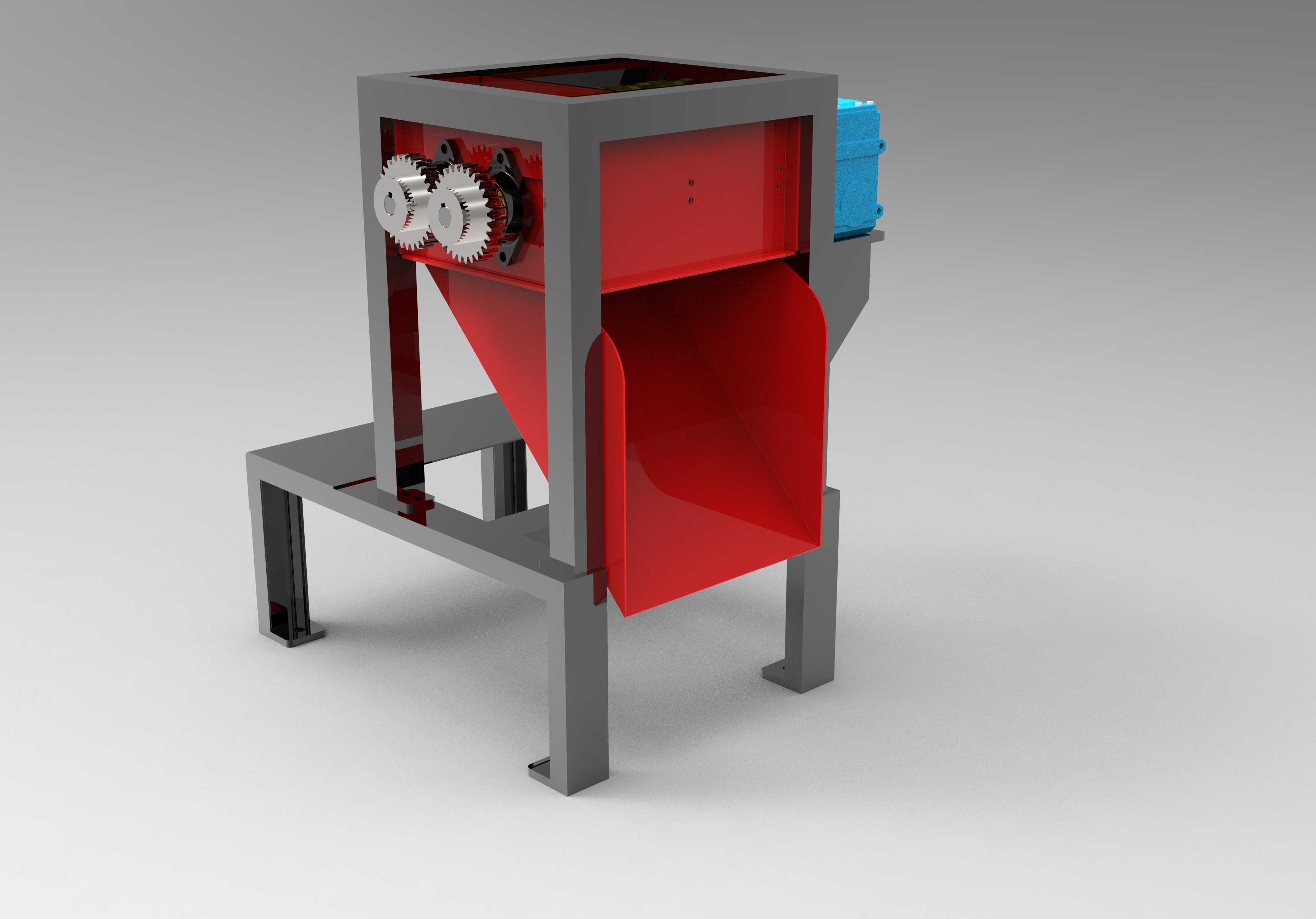

　　传动部分采用电机经联轴器接入减速机，再由减速机输出端带动主动刀轴，另一侧刀轴通过齿轮或联动机构实现反向运转。模型中蓝色减速箱体与电机直连，底部通过安装板固定在机架上，检修时可整体拆离，便于调整联轴器同轴度和更换密封件。电机外侧预留散热筋结构，电控箱独立布置在撕碎腔侧后方，既缩短接线距离，又远离投料口扬尘区域。机架采用型钢焊接框架，上部承托撕碎箱体，下部形成开放排料空间；支脚位置考虑了地脚螺栓固定和设备水平调整，运行时可承受刀轴咬合产生的冲击载荷。

　　外形边界方面，设备最高区域为上方受料斗，投料口保持大开口，适合人工整袋倾倒或机械送料；最长方向集中在电机、减速机与撕碎主机的串联轴线上，选型布置时需在电机尾部预留抽轴和维护空间，在减速机侧方预留油位检查、放油和检修位置；宽度方向由料斗和双轴支承座决定，两侧应留出刀轴轴承座拆装通道。安装基础应保证机架底面平整，排料区下方需留出足够净空，避免碎料堆积反堵撕碎腔。若接入连续化回收线，可在出料下方配置皮带输送机或螺旋输送设备，在进料侧配置金属检测、除铁和急停联锁，以提高整线运行安全性。

　　三维建模时需要特别关注刀片外径、隔套厚度、轴中心距和料斗下口尺寸的匹配：刀片啮合深度过小会造成物料打滑，过大则增加卡阻概率；轴承座与侧壁之间应设置密封和挡料结构，防止细碎塑料进入轴承；减速机输出轴与刀轴的连接需考虑过载冲击，必要时在传动链中配置扭矩限制或反转保护。整体结构兼顾了投料便利性、刀具维护性和传动稳定性，可作为塑料回收设备方案设计、工位布局校核和非标撕碎机结构参考。
