内燃机活塞头精密结构三维造型

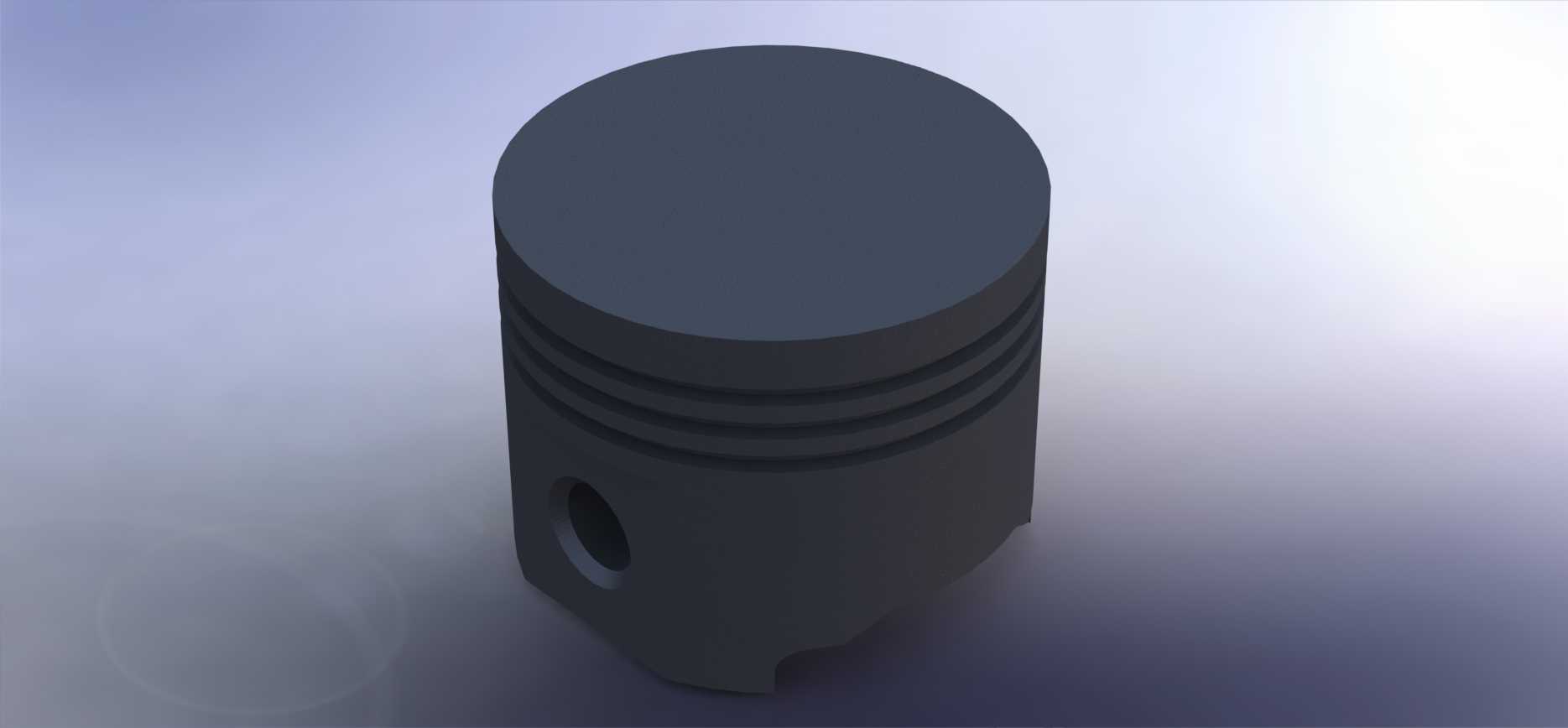

　　活塞头作为往复式内燃机核心运动部件，直接承担燃烧室侧的燃气压力传递与热量导出功能，其结构合理性直接决定发动机整机的动力输出效率、运行可靠性与服役寿命。本次完成的活塞头三维造型，完全贴合中小功率内燃机活塞的实际工程结构特征，可直接用于发动机原理教学演示、活塞结构受力仿真分析、非标动力设备活塞改型设计参考等场景。

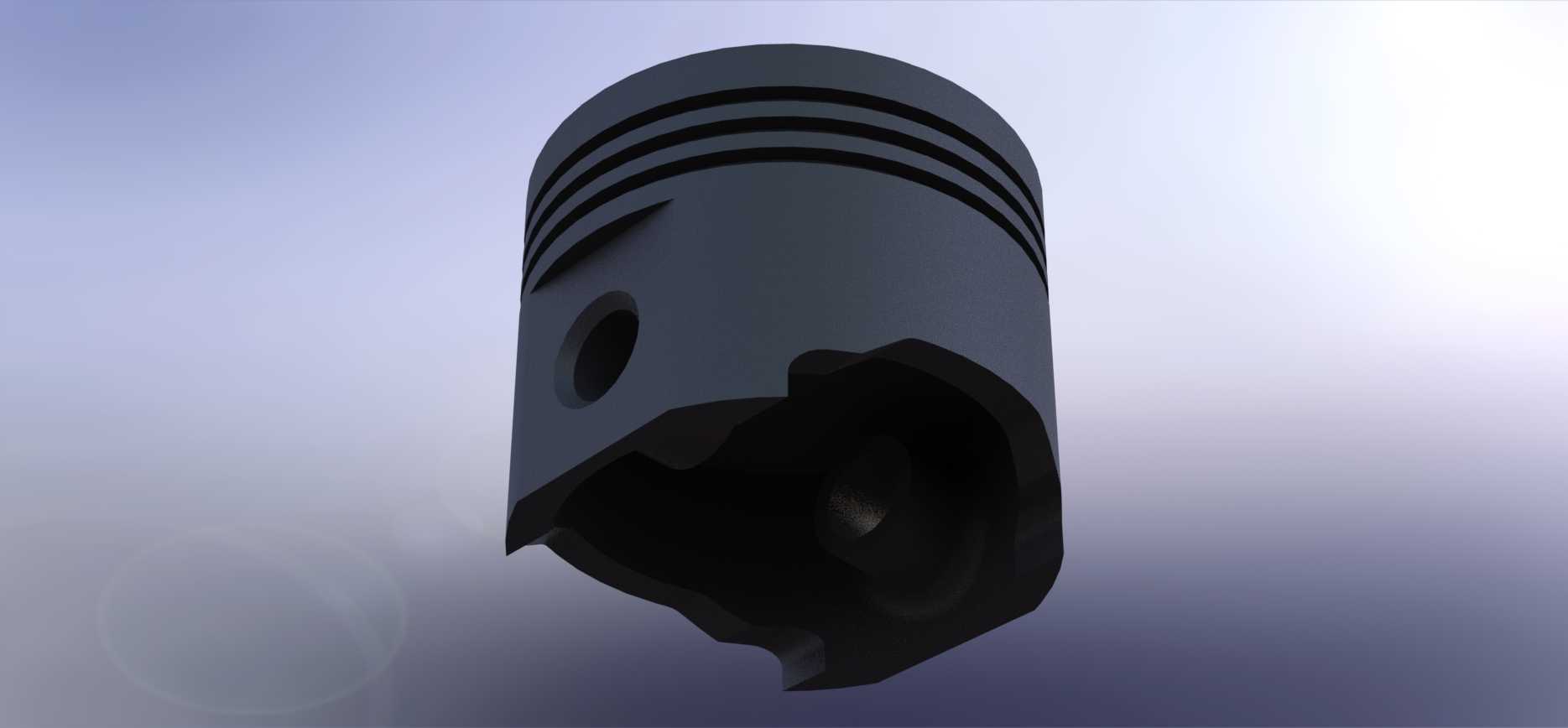

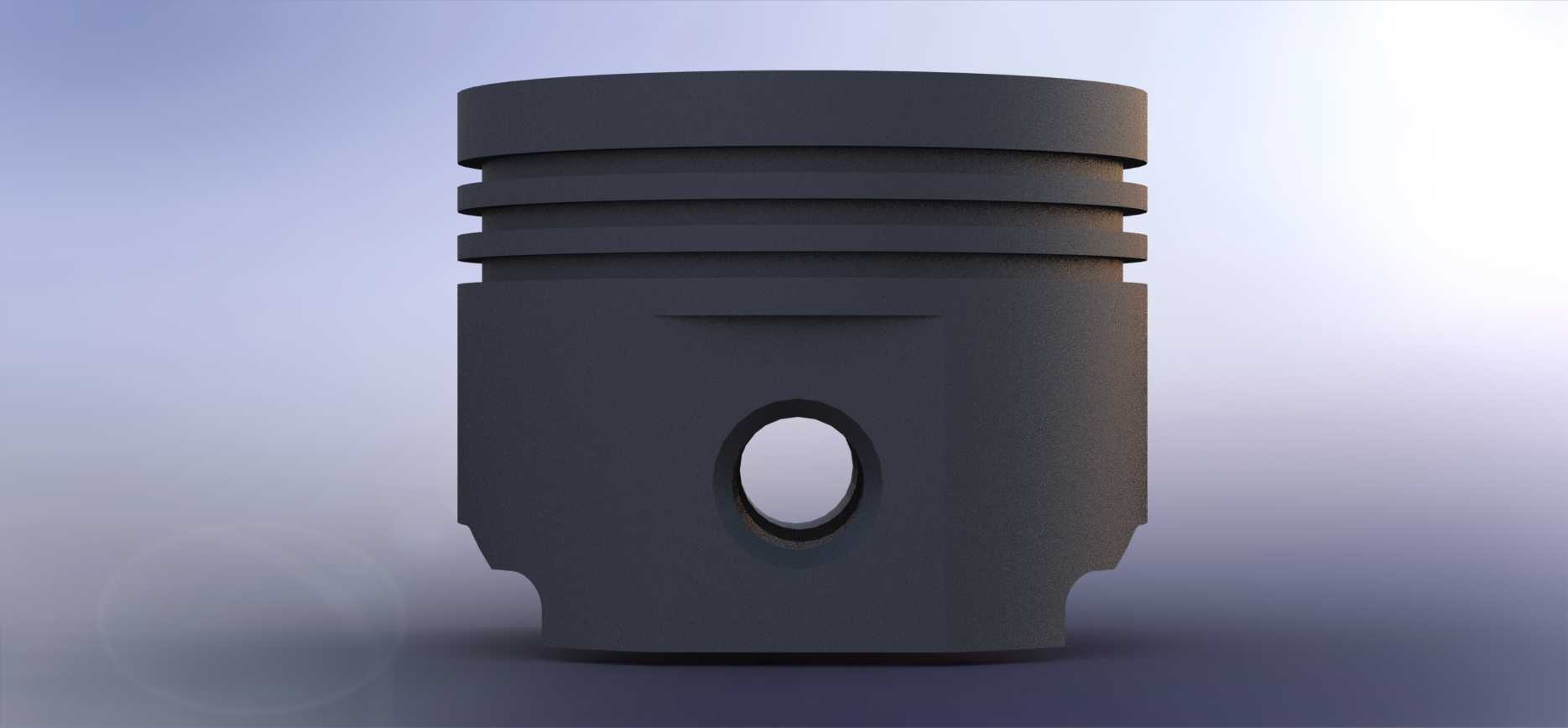

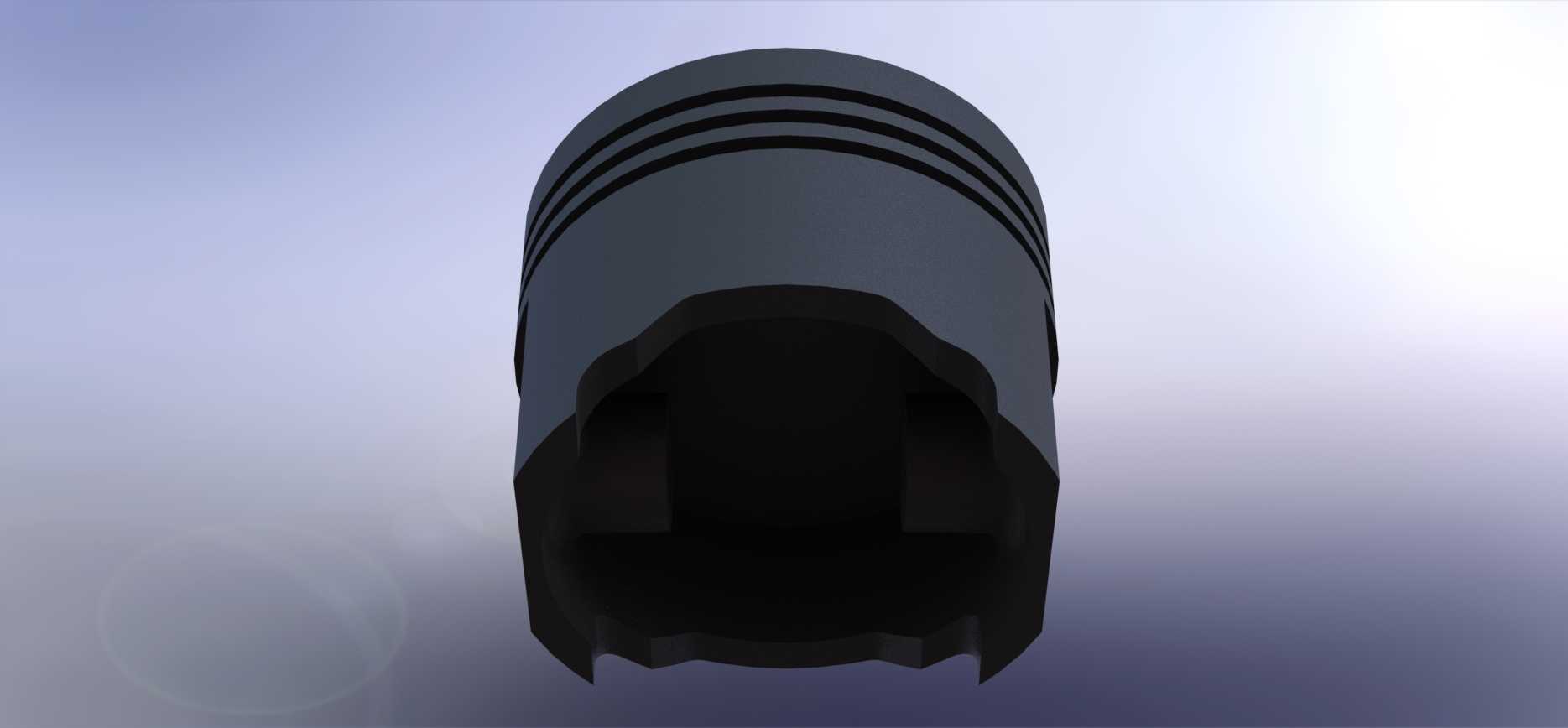

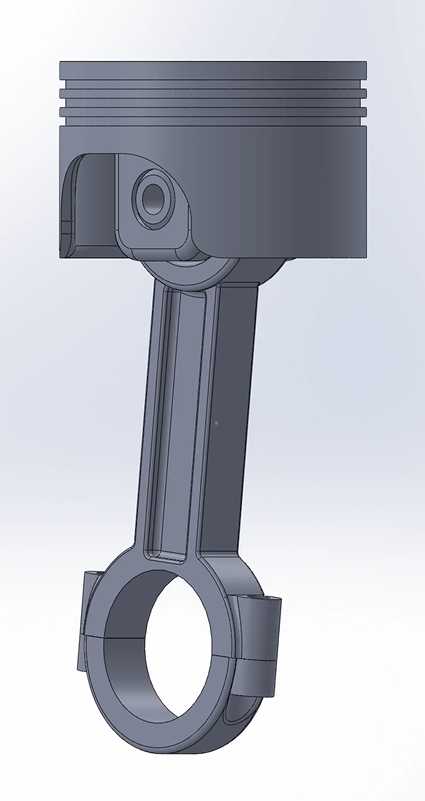

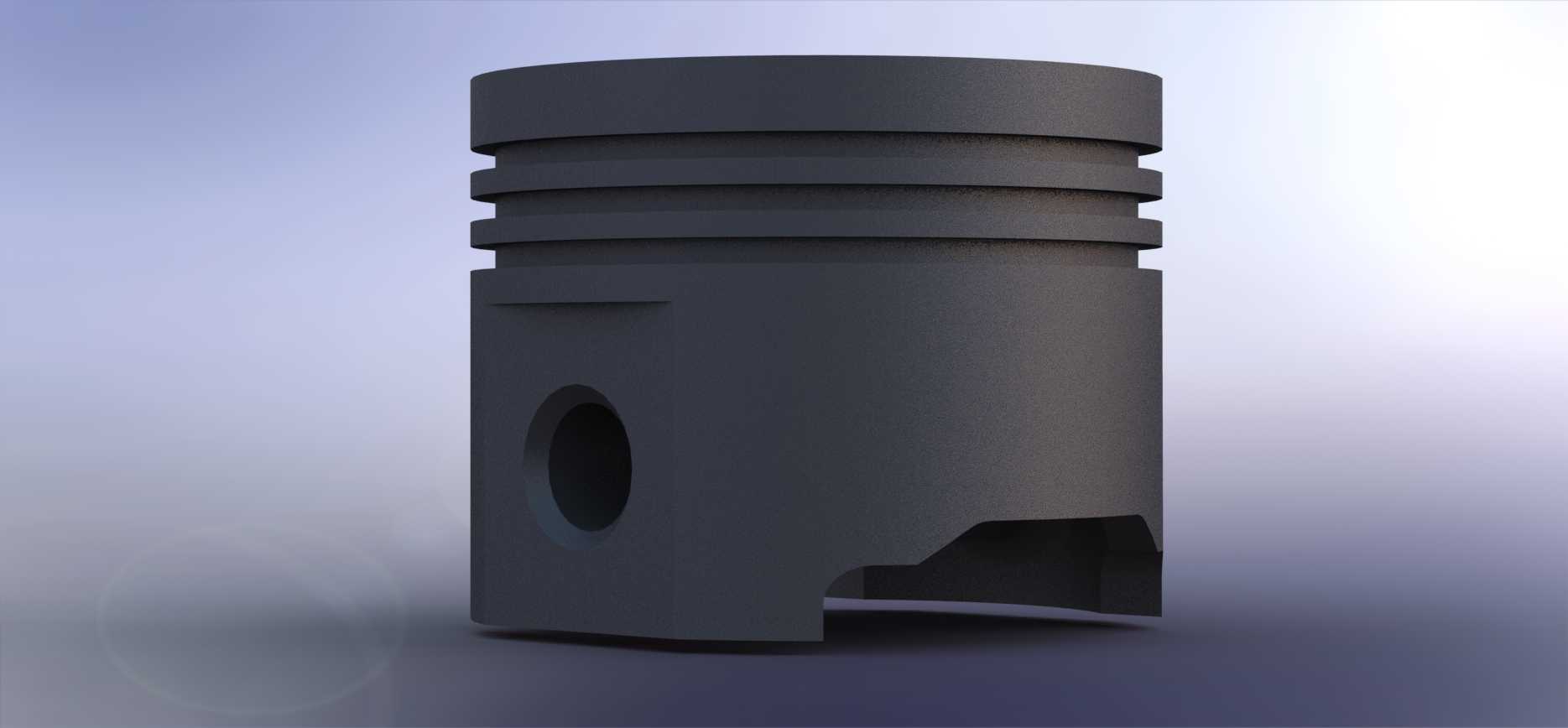

　　从实际装机用途来看，活塞头在气缸内部沿缸套轴线做高速往复直线运动，顶部端面直接接触燃烧室内爆发的高温高压燃气，将燃气做功产生的推力通过活塞销传递给连杆，最终驱动曲轴旋转输出扭矩；活塞头部外周加工的多道环形槽用于装配活塞环，其中气环负责密封燃烧室与曲轴箱之间的间隙，避免高温高压燃气窜入曲轴箱稀释润滑油，油环则负责刮除缸套内壁多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与排放超标。活塞侧部开设的横向通孔为活塞销安装孔，孔轴线与活塞往复运动方向垂直，用于穿装活塞销实现活塞与连杆小头的铰接，销孔两侧预留的卡环槽可装入弹性挡圈，限制活塞销轴向窜动避免刮伤缸套内壁。活塞下部的裙部切口结构，是为了避让曲轴运转过程中连杆大头的摆动轨迹，防止活塞运动到下止点附近时与连杆发生运动干涉。

　　结构设计阶段首先要明确核心安装边界：活塞头的最大外圆尺寸必须与配套气缸套的内径保持严格的配合公差，常温下活塞外圆与缸壁之间预留微米级的配合间隙，既保证活塞受热膨胀后不会在缸套内卡滞，又能避免间隙过大造成运行敲缸、密封失效。顶部环槽的轴向宽度、槽底直径尺寸需要匹配对应规格的活塞环尺寸，环槽侧壁的平面度、槽底的同轴度都有严格的形位公差要求，保证活塞环装入后可以灵活随缸壁形变贴合，同时不会出现环卡滞、窜气量超标的问题。活塞销孔的内径尺寸需要和选配的活塞销外径形成过渡配合，销孔轴线与活塞头部外圆轴线的垂直度、销孔两侧的同轴度误差必须控制在极小范围内，否则会造成活塞销偏磨、连杆受力歪斜，运行时出现异常振动与局部应力集中。

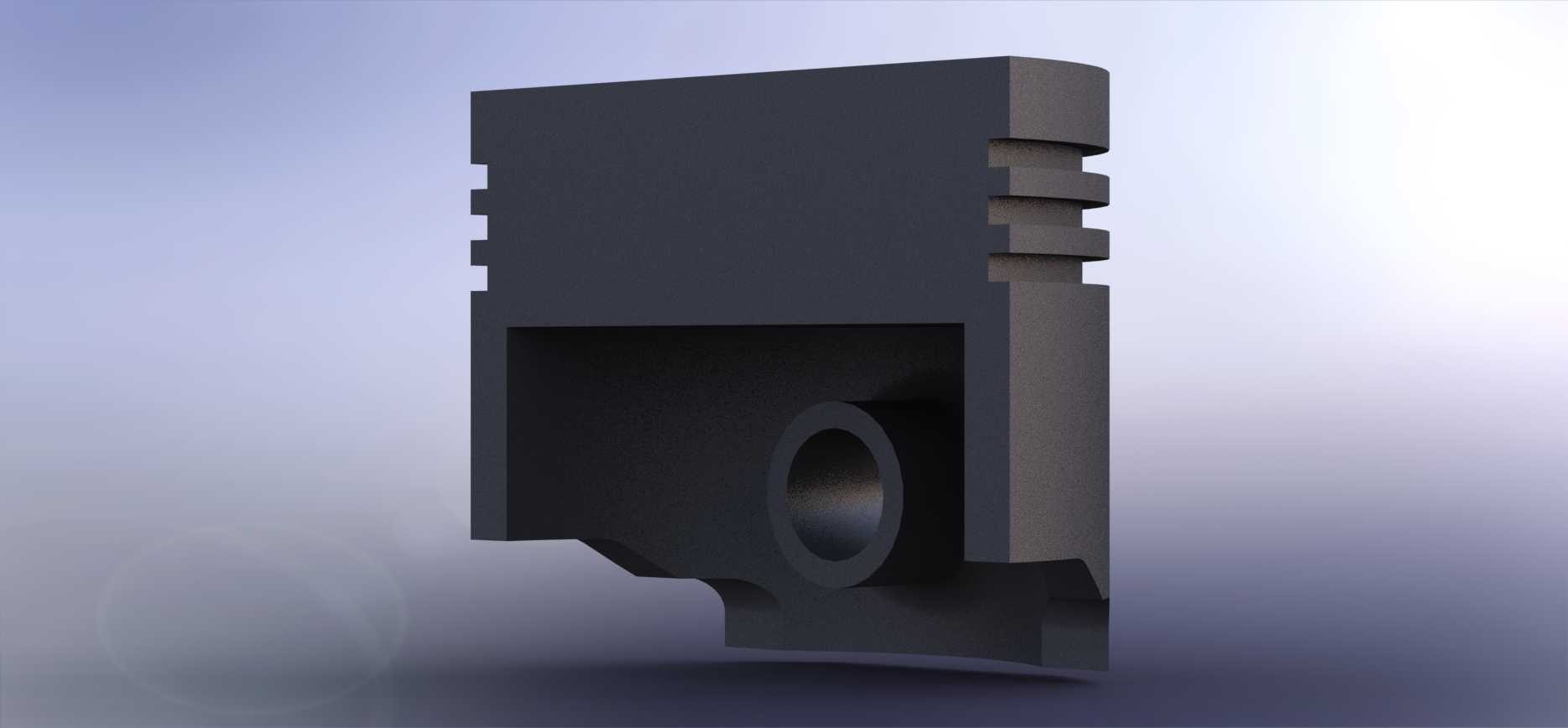

　　建模过程中首先以活塞往复运动轴线为全局设计基准，先绘制活塞头部的外圆回转轮廓，通过旋转特征生成活塞的基础实体，再按照环槽的排布位置逐道切除生成环形凹槽，环槽的槽口位置预留微小的倒角，避免装配活塞环时锐边划伤环体，同时消除热处理环节的应力集中风险。之后在活塞侧向垂直于运动轴线的位置绘制活塞销孔的草图，双向拉伸切除生成贯通销孔，销孔两端加工出倒角，方便活塞销压装装配，销孔内侧的卡环槽通过环形切除特征生成，槽位尺寸完全匹配标准孔用弹性挡圈的安装规格。活塞下部裙部的异形缺口，需要结合连杆摆动包络轨迹进行草图绘制，切除多余实体后逐一检查全行程下活塞与连杆、曲轴平衡块的间隙，保证所有运动位置都保留足够的安全间隙。

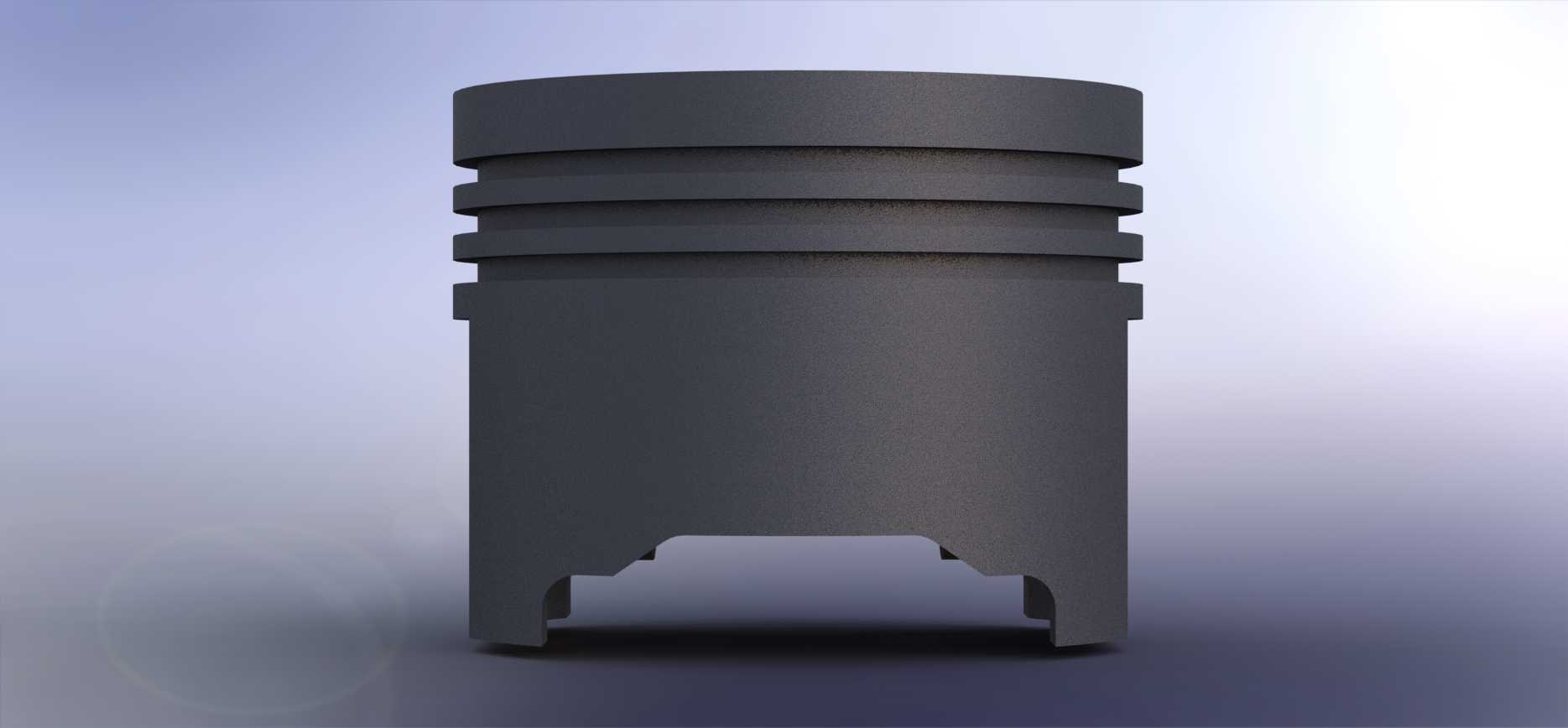

　　从工况适配的设计思路来看，活塞头工作时顶部直接接触最高可达两千摄氏度以上的瞬时燃烧燃气，热量会通过活塞环向缸套传递、通过活塞内腔向曲轴箱内的油气散热，因此头部的壁厚设计需要兼顾结构强度与散热效率：顶部壁厚过薄会导致高温下强度不足出现变形开裂，壁厚过大则会增大活塞整体重量，加大往复运动的惯性力，提升曲轴连杆机构的动载荷。外周环槽的数量根据发动机的爆发压力与密封需求设定，本次造型设置三道环槽，两道气环加一道油环的排布是中小功率柴油机、汽油机非常成熟的配置，既可以满足密封要求，也不会因为环数过多增大活塞与缸壁之间的摩擦阻力。活塞销孔的位置设置在活塞整体重心附近，降低活塞往复运动时的倾覆力矩，减少裙部对缸壁的侧向敲击，降低发动机运行噪音与缸套偏磨风险。

　　完成基础实体建模后，还需要对所有锐边进行圆角过渡处理，尤其是销孔与活塞外壁交接的位置、裙部切口的转角位置，这些位置在交变载荷作用下极易出现应力集中，合理的圆角可以大幅提升零件的疲劳强度。整个模型的所有结构特征都保留了完整的参数化关联，设计人员可以根据不同的缸径规格、冲程长度、燃烧压力参数，直接修改对应尺寸参数快速生成适配不同机型的活塞头结构，无需从零开始绘制草图，大幅缩短动力部件的改型设计周期。
