手动螺旋起重千斤顶结构设计

　　在车间维修、车辆底盘作业和小型设备装配现场，经常需要一种不依赖液压站、不接电源也能稳定承载的举升工具。手动螺旋千斤顶正是针对这类工况形成的典型机械支撑装置，其核心价值不在于快速大行程顶升，而在于通过螺纹副的自锁能力，把操作人员施加在扳杆上的较小扭矩转化为可靠的轴向支撑力。现场使用时，它可以放在车架纵梁、设备底座或焊接工装下方，完成短距离抬升、高度微调以及重载件的临时固定；与液压式工具相比，螺旋结构不存在油封老化、内泄漏和长期保压压降问题，更适合需要长时间维持高度的装配与检修场景。

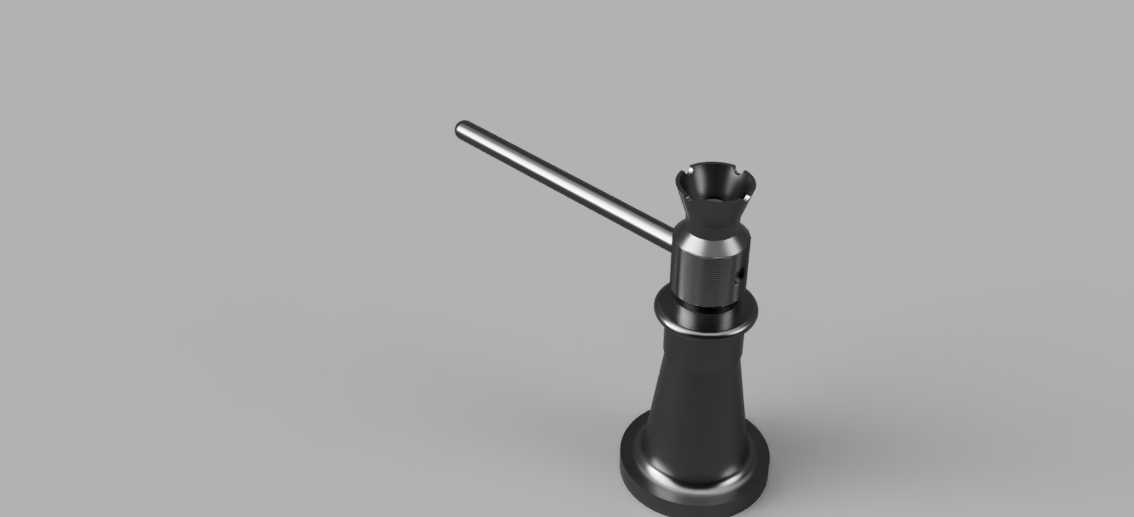

　　该模型的外形由底座、主筒体、升降螺杆、顶部承托头和横向扳杆组成。下部底座采用外扩式轮廓，目的是在不显著增加整机高度的情况下扩大接地面积，降低偏载时的倾覆风险。主筒体承担导向和承载双重作用，内壁与螺杆形成运动配合，外壁则提供握持、定位和外观过渡。顶部承托头设置凹槽式接触区，工作时可与车辆底盘加强筋、设备底脚或支撑垫块形成相对稳定的接触，减少顶升过程中滑移。横向扳杆穿过上部传动部位，操作人员通过往复转动带动螺杆升降，杆长在模型中明显高于筒体直径，这种比例关系体现了手动增扭思路：在人手可承受的力臂范围内，用较长杆径降低操作力。

　　从结构设计思路看，螺旋千斤顶的关键不在外观复杂程度，而在力流路径是否清晰。载荷由顶部承托头进入，经螺杆、螺纹副传递到筒体和底座，再分散到支撑地面；扳杆只负责输入扭矩，不直接承受竖向载荷。这样的力流安排使主要承力件集中在螺杆和筒体轴线上，便于按压缩、弯曲和螺纹接触面压进行校核。螺纹副需要兼顾传动效率与自锁性能，导程过大时操作轻快但保载安全性下降，导程过小时顶升速度慢、摩擦发热和磨损增加，因此实际设计通常在标准梯形螺纹或锯齿形螺纹区间内选取，使升角低于摩擦自锁条件，同时保证表面硬度和润滑条件。

　　安装边界方面，这类工具属于便携式独立支撑设备，不需要与基础螺栓固定，但放置面必须具备足够刚度和平整度。底座投影范围决定了最小占用空间，现场布置时不能只看筒体外径，还要给横向扳杆留出旋转半径；扳杆扫掠区域内不得布置管线、夹具边缘或人员站位，否则连续操作会发生干涉。顶部承托头与被举升件之间应优先选择平面或加强筋接触，避免点接触油漆面、薄板覆盖件和脆性零件。若用于车辆维修，支撑点应落在厂家规定的顶升位置；若用于设备装配，应在底座下方增加垫板，以分散地面压强，并在顶部加入防滑垫或定位块。

　　模型对各零件之间的装配关系表达较完整：螺杆位于筒体中心，顶部承托头与螺杆端部连接，扳杆横穿传动部位，底座与筒体形成稳定立柱。视觉上黑色金属质感突出了承重件的厚重感，细长扳杆与短粗底座形成明显比例对比，也让人直观理解手动力矩放大的工作方式。对于结构设计人员而言，建模时应重点检查螺杆全行程伸出状态，确认最高位置时螺纹啮合长度仍满足承载要求；最低位置则要关注螺杆是否完全收进筒体、底座是否与承托头发生碰撞。侧向扳杆孔与杆体之间应保留合理间隙，既保证拆装方便，又避免间隙过大造成扭矩输入时晃动。

　　在实际选型中，螺旋千斤顶常作为可调支撑脚用于焊接平台、机架调平和生产线临时支撑。多台联用时，必须保证各点承载分配尽量均匀，不能用单台强行顶起偏载严重的大件。它的行程通常较短，适合毫米级到有限厘米级高度调整；若需要连续大行程提升，应改用桥式起重机、液压升降机或专用举升设备。维护重点集中在螺纹清洁、润滑和防腐蚀，泥沙进入螺纹副会明显增大操作扭矩并加剧磨损，长期搁置时应将螺杆降至较低位置，减少外露螺纹受碰伤概率。整体来看，该结构把螺纹传动、自锁支撑、手动增力和便携底座整合在一个紧凑立柱中，是机械维修与小范围重载调平场景中非常实用的基础装置。
