工业夹具拍板块锁止压紧机构

　　这套拍板块压紧锁止机构，常见于中小型工装夹具、手动定位台、焊接变位辅具以及轻型装配工位中，承担工件侧向压紧、快速锁止和位置保持的作用。它不是单纯的外观件，而是把夹持块、摆转压臂、转轴、调节螺杆和安装基座组合在一个紧凑单元内，适合在空间受限的夹具底板上布置。

　　从实际使用场景看，这类机构多用于多品种、小批量生产工位。操作者将工件放入定位面后，通过端部方头或扳动结构带动压块动作，使前端压头贴合工件侧面，再由内部配合面形成自锁或半自锁状态。它的优势在于动作路径短、夹持点明确、维护方便，尤其适合钣金件、型材件、小型机加工件的辅助压紧。与大型液压夹紧单元相比，该结构不需要额外管路和动力源，布置成本低；与普通螺钉压板相比，它又能减少反复拆装压板的时间，提高换件效率。

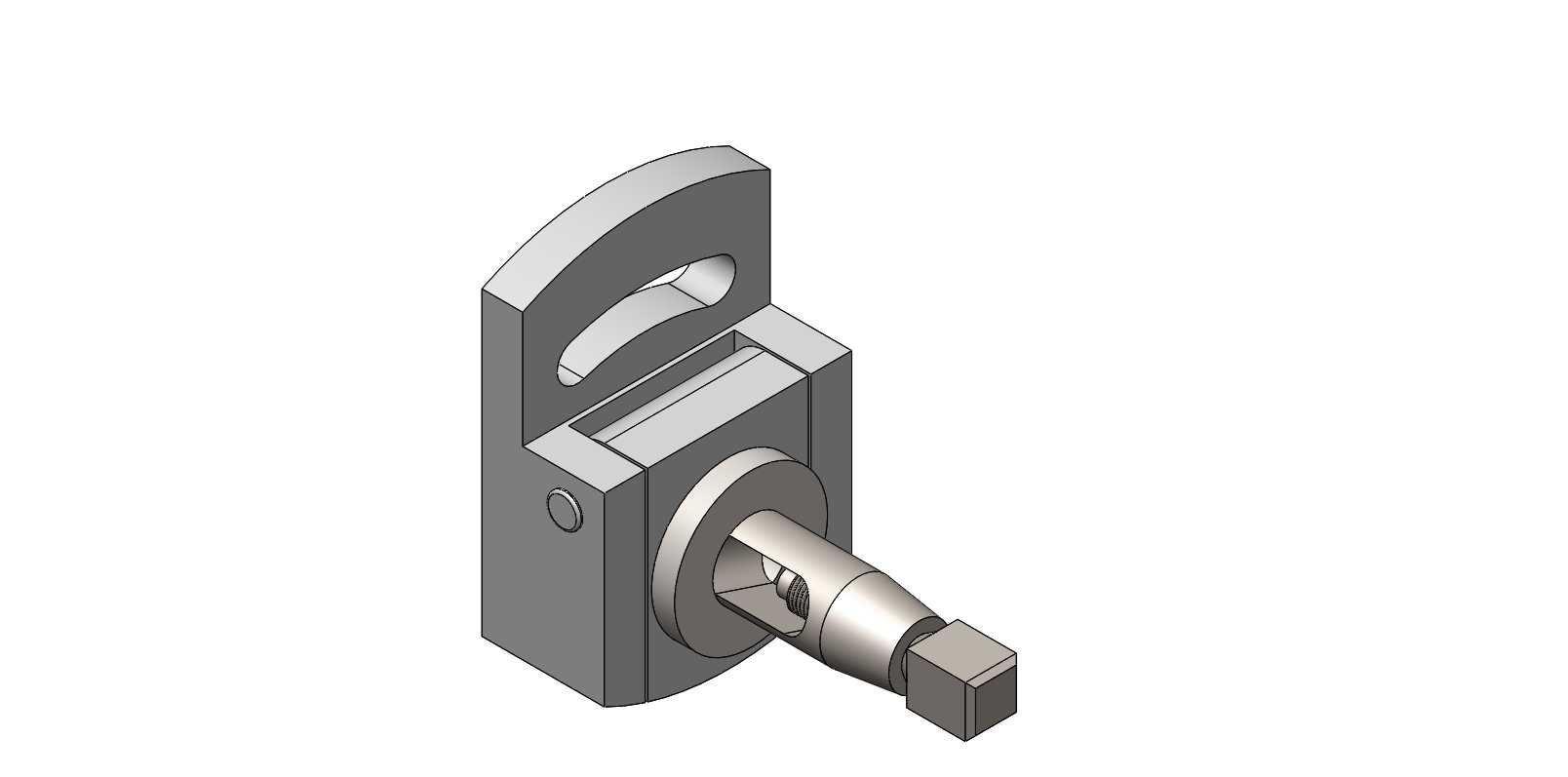

　　结构上，上部弧形摆臂带有长槽孔，槽孔并非装饰特征，而是为销轴提供滑动与摆动复合轨迹。压臂绕基座运动时，销轴在槽内改变相对位置，使压块在闭合末端获得更大的压紧力和更稳定的止退趋势。基座侧面保留了圆柱销孔，可用于铰接定位或限位装配；前端轴颈与方块端头则用于连接手柄、扳手或联动杆件，方便根据工位操作方向进行扩展。

　　建模时需要重点处理几处配合关系。其一，摆臂长槽与销轴之间应按滑动副理解，槽宽、端部圆弧和销轴直径需要保持合理间隙，既要避免运动卡滞，也要控制侧向晃动。其二，压块与基座之间存在贴合面，闭合状态下应让受力面尽量贴实，而不是依赖线接触承担夹紧力。其三，前端方头与轴段过渡处要保留倒角或圆角，避免在反复扳动时形成应力集中。若后续用于出图加工，还应区分运动件、固定件和标准件，分别标注配合公差、表面粗糙度和热处理要求。

　　外形边界方面，该机构整体呈立式块状布局，底部安装面较平整，可直接贴合夹具底板或工作台立板。上部摆臂向一侧抬起，占用高度大于宽度，因此在密集排布多个夹紧点时，需要预留摆臂抬起空间，避免相邻夹具或工件发生干涉。前端轴头伸出长度较短，适合安装短扳手或联动杆；若工位需要远距离操作，可在方头上接长杆，但应复核扳动力矩对销轴和槽面的影响。基座背部和侧面可作为定位参考，安装孔位置应结合底板槽距统一规划，保证多个夹紧单元的压点中心线一致。

　　从受力思路看，夹紧力不应全部由细长轴承受。合理的传力路径是：外力通过方头轴段传入内部推动件，再使压块压向工件，反力由基座本体和底部安装面承担。摆臂槽孔主要控制运动轨迹和锁止位置，销轴则承受剪切与接触面压。设计时若发现工件厚度变化较大，可在压头位置增加调整垫片或可换压头，使同一机构适应一定范围内的尺寸偏差。

　　在三维装配验证中，应分别检查全开、半开、闭合三种姿态。全开姿态关注摆臂是否避让工件取放；半开姿态关注销轴在槽内过渡是否平顺；闭合姿态关注压头与工件接触面、摆臂限位面以及基座贴合面是否同时到位。对于需要频繁动作的工位，还应在销轴和滑动槽处考虑润滑与耐磨处理，压块接触面可采用淬火块、铜垫或聚氨酯垫，以减少工件压痕。

　　该模型把夹具中常见的拍板压紧动作浓缩为一个完整单元，结构紧凑、功能明确，既可以作为独立手动夹紧部件使用，也可以并入多工位夹具、焊接辅具或检测工装中，作为侧向定位与快速压紧的标准模块。
