多格抽拉式物料存储盒结构设计

　　这套多格抽拉式物料存储结构主要面向车间工位旁的小件归集、装配线边物料暂存以及检修班组工具分类场景，在电子装配、精密机加工、线束预装这类需要频繁取用小型零件的工位上，这类分格盒可以把不同规格的垫片、端子、螺丝、小型模组按序列排布，避免混料导致的装配错漏。从结构布局来看，整体采用外框承载加内部抽拉屉体的组合形式，外层箱体为封闭钣金围合结构，侧壁预留的安装孔位既可以作为单体落地放置时的拼接固定孔，也能适配工位架层板的锁附需求，多台同规格存储盒可以沿横向并排拼接，组成线边物料阵列，适配不同长度的工位台边界。顶部的封板做了整面平整处理，日常工位上可以临时放置待装配的半成品，不会因为顶面凹凸出现工件滑落的情况。

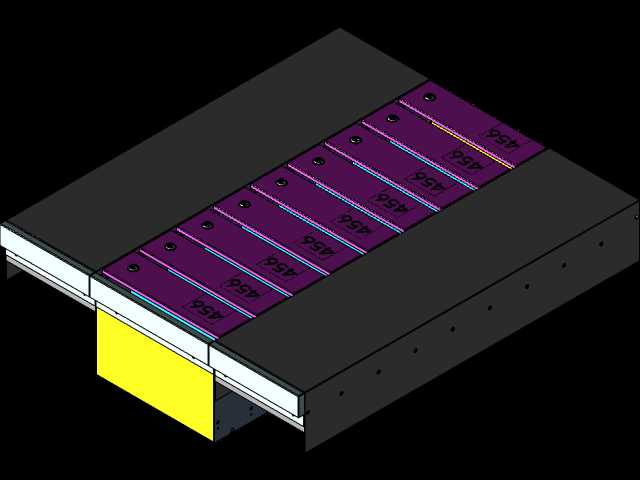

　　内部沿长度方向均匀排布了八个独立抽拉格，每个格体的面板做了标识刻印区域，图中紫色面板上预留的编号位可以直接标注物料编码、规格型号，作业人员无需拉开屉体就能快速定位所需物料，单格的宽度按照常见45系列小型零件盒的通用尺寸做匹配，屉体拉出后内部空腔可以直接放置标准分格料盘，也可以根据存放零件的形态自行加装泡棉内衬，用来存放易磕碰的精密加工件。最外侧的黄色抽拉屉作为首格，做了差异化颜色标识，通常用来放置当班高频取用的通用工具或者急件物料，视觉上和其余普通格形成区分，减少作业人员的找件时间。

　　设计过程中首先考虑的是抽拉行程的限位，屉体和外框之间采用滑动配合导向，屉体完全拉出时不会因为重心偏载出现倾翻掉落，导向间隙控制在常规钣金件的可行公差范围内，长期反复抽拉也不会出现卡滞。外框的底部预留了垫高间隙，一方面避免车间地面的油污、切削液直接浸泡屉体底部，另一方面方便液压叉车或者手动液压车的叉齿低位伸入，整台装满物料的存储盒可以直接整体转运，不需要逐个清空内部零件，在产线换型、班组工位调整的时候能大幅减少物料归集的工作量。

　　从安装边界来看，整台存储盒的长宽高比例适配标准工位架的层间间距，不需要对现有工位器具做额外改造就能直接放入，侧壁的连接孔位支持上下层堆叠锁附，堆叠时上层箱体的底部定位凸边可以卡入下层箱体的顶面定位槽，多层堆叠后不会出现横向滑移。针对不同的使用场景，屉体的面板可以更换为透明视窗材质，不用拉开屉体就能直接观察内部物料剩余量，物料补给人员巡检时可以快速判断哪些料格需要补件，避免生产线因为小件缺料停线。箱体的棱角位置全部做了折弯圆角处理，没有外露的锐边，作业人员频繁抽拉操作时不会出现割手风险，整体结构没有复杂的传动部件，日常维护只需要定期清理导向缝隙里的切屑灰尘即可，不需要专门的润滑保养，非常适合制造车间的复杂工况使用。在做三维建模的时候，所有钣金件的折弯系数、拼接缝隙都按照实际钣金加工的工艺参数设定，导出的结构可以直接用于钣金下料折弯，不需要二次重构工艺结构，格体的排布间距也预留了足够的安装余量，后续如果需要调整格数，只需要增减对应数量的屉体和内部隔条，外框主体结构不需要重新设计，衍生不同规格的存储盒时设计迭代效率很高。
