带安装支架的伺服电动缸结构设计

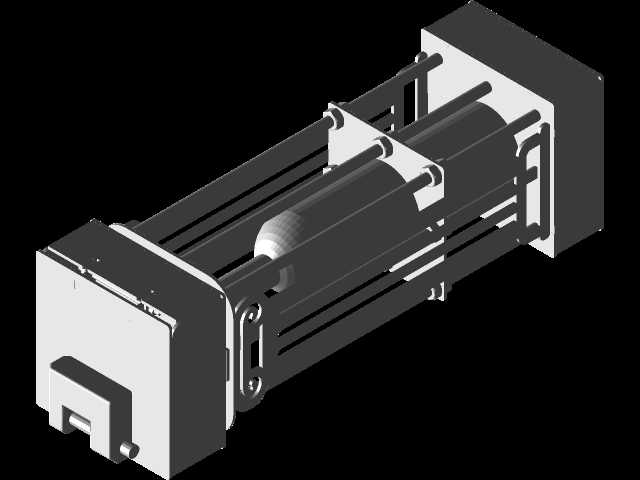

　　这款线性执行组件的结构设计，首先要匹配自动化产线里的直线推压工位需求，常见于3C电子零部件压装、包装线的物料推送、检测设备的工位切换这类需要精准直线位移输出的场景，区别于气缸的气源依赖、液压缸的油污问题，这类电动执行件能在洁净车间、恒温测试环境里稳定运行，不会出现气源压力波动导致的推力不稳，也不会有液压油泄漏污染产品的隐患。从结构布局来看，后端的驱动端采用标准法兰对接安装面，和市面上主流伺服电机的安装止口尺寸匹配，设计时预留了足够的电机轴伸避让空间，不会出现电机装配时轴顶到传动腔内壁的问题，传动段的外框采用四根平行的导向光杆作为支撑框架，光杆两端分别和前后端板通过锁紧螺母固定，相比一体式铸铝外筒的结构，这种杆架式的结构散热性更好，

　　长时间往复运行时，传动副产生的热量能直接通过金属杆件散到周围空气里，不会因为腔体积热导致内部润滑脂快速失效。前端的输出端做了带安装孔位的推板结构，推板和内部的传动螺母直接刚性连接，两侧的导向滑块套在光杆上，承受输出端的径向负载，避免传动螺杆受到径向弯矩，设计时特意把导向滑块的跨距做了加宽处理，当推板承受偏载力的时候，滑块和光杆的接触应力能控制在材料许用应力范围内，不会出现运行卡顿、螺杆弯曲变形的问题。安装边界方面，后端的驱动法兰预留了四个均布的安装沉孔，既可以直接通过法兰对接固定在设备立板上，也能配合底部的安装支架固定在设备台面上，支架上开了长条形的调节腰孔，安装时可以微调组件的轴向位置，补偿设备框架的加工误差，

　　不需要额外做转接板就能完成装配。整体的外形尺寸做了紧凑化处理，传动段的外轮廓没有突出的棱角，所有杆件的端部都做了倒角处理，避免装配时划伤操作人员，前后端板的边角也做了圆角过渡，在设备内部排布的时候不会和相邻的气管、线缆产生干涉。设计过程中特意校核了螺杆的临界转速，按照常用的100mm/s运行速度计算，螺杆的转速在安全区间内，不会出现共振问题，导向光杆的直径选型也匹配了最大行程下的挠度要求，当活塞杆全伸的时候，光杆的变形量控制在0.02mm以内，保证输出端的位置精度。内部的传动腔预留了润滑脂加注的空间，前后端的密封槽可以加装防尘密封圈，阻挡车间里的粉尘、切削液雾气进入传动腔，延长传动副的使用寿命，输出推板上的安装孔位采用标准孔距，

　　能直接对接市面上常用的工装夹具、吸盘安装板，不需要二次加工就能适配不同的作业头。在实际选型应用的时候，要注意这个组件的输出推力和螺杆导程、配套电机的扭矩直接相关，设计时把传动腔的内部空间留足，既可以装大导程的螺杆适配高速运行场景，也能换装小导程螺杆实现大推力、高精度的位移输出，不用改动外部的框架结构，就能覆盖不同工位的参数需求。框架的四根光杆不仅起到导向支撑的作用，同时也作为整个组件的受力结构件，在承受冲击负载的时候，四根杆件均匀分担受力，相比单根导向杆的结构，抗冲击能力提升明显，适合有频繁启停、瞬时冲击负载的压装工位。前端的限位结构做了内置式设计，在传动腔的两端设置了硬限位缓冲垫，当程序出现故障导致超程的时候，缓冲垫能吸收运动部件的冲击动能，避免传动螺母直接撞击端板造成零件损坏，同时端板上也预留了外置传感器的安装槽，可以加装光电限位开关、原点传感器，配合设备的控制系统实现软限位保护，双重保障设备运行安全。
