双腔分隔式长条钣金防护箱体结构

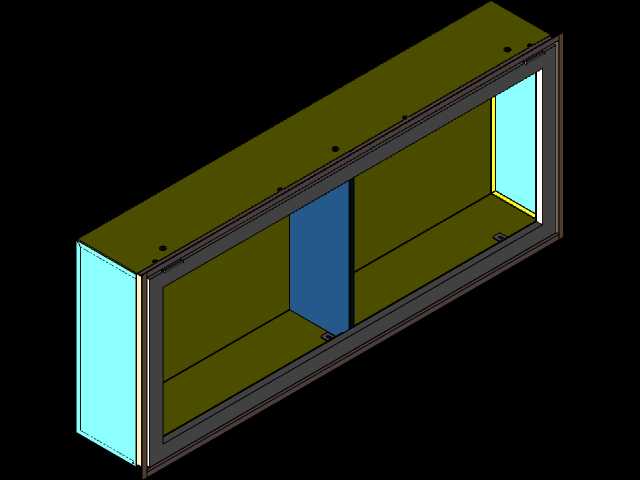

　　该结构件为长条形双腔分隔式钣金防护箱体，整体采用薄钢板折弯拼焊成型，在工业现场多用于长尺寸工位的物料暂存、电气元件排布、流水线侧部防护或小型工装的承载外罩。从三维结构可以看出，箱体沿长度方向被一块竖向隔板分割为两个独立容腔，两端设置透光或敞口式端板，外侧由连续折弯的底框、顶盖板与侧壁围合，形成刚度较好的封闭长箱形态。

　　在实际产线布置中，这类箱体常沿设备长边、输送带侧边或检验工位旁安装。双腔设计的价值在于将不同功能区域物理隔开：一侧可放置控制模块、接线端子或传感器组件，另一侧可收纳工具、工件或防护挡板；也可根据工艺需要，将一腔作为走线通道，另一腔作为储物空间，避免线缆与工件混杂。竖向隔板并非简单附加平板，它同时承担加强筋作用，能够抑制长箱体在跨度较大时产生的顶板下挠和侧壁外鼓，尤其在箱体长度远大于截面尺寸时，中间隔板对整体扭转刚度的提升十分明显。

　　外形方面，箱体呈狭长矩形截面，顶盖板分布有若干安装孔，用于固定内部元件、连接上方机架或加装吊挂件；底框采用折边结构，既增加底边承载能力，也为螺栓固定到工作台或支架提供安装面。两端的浅色板件可根据使用场景替换为透明观察板、通风板或封闭门板，当前结构保留了端侧开口边界，便于后期改型。箱体框架转角处通过折弯和焊接组合成型，外露棱边保持规整直线，适合在自动化设备外围作为防护与承载一体化部件使用。

　　建模思路上，优先以整体外形尺寸控制骨架，再拆分顶板、底板、两侧壁、中间隔板和端板。长箱体的钣金展开需要重点控制折弯系数与止裂槽位置，顶盖板上的孔位应在折弯前完成冲孔，避免成型后二次装夹造成孔位偏差。中间隔板与侧壁、顶板的连接可采用点焊、拉铆或折弯卡扣配合，若后期需要拆装维护，则可在隔板边缘增加翻边并预留螺钉孔。底框折边方向朝向箱体内部，可减少外部焊缝打磨量，同时让外表面更平整，便于喷涂或贴附标识。

　　安装边界需要结合现场工位确认。箱体长度方向应预留端板拆装空间，尤其当端板采用嵌入式安装时，侧向需留出抽拉或紧固件操作距离；底部若通过螺栓与机架连接，孔位应与下方铝型材或方钢支架的槽距匹配，避免现场扩孔。顶部开孔区域在布置元件时要控制集中载荷，较重模块应尽量靠近隔板或端部支撑位置，避免顶板长期受力产生变形。对于需要走线的腔体，应在隔板下部预留过线缺口，并在缺口处加装护线胶圈，防止钣金锐边损伤电缆。

　　从结构工程师角度看，该件不属于复杂传动设备，但对钣金工艺性、空间分隔和现场安装协调性要求较高。设计时需平衡板材厚度与整体重量：板材过薄会导致长跨度箱体共振和变形，过厚则增加成本与安装难度。通过中间隔板、端部封板和底框折边形成的多道加强结构，可以在不额外焊接大量加强筋的情况下获得足够刚度。整体形态简洁、功能分区明确，适合在自动化生产线、检测工位、设备外罩和车间储物防护等场景中直接参考改型。
