可翻转斜置承载平板框架支撑结构

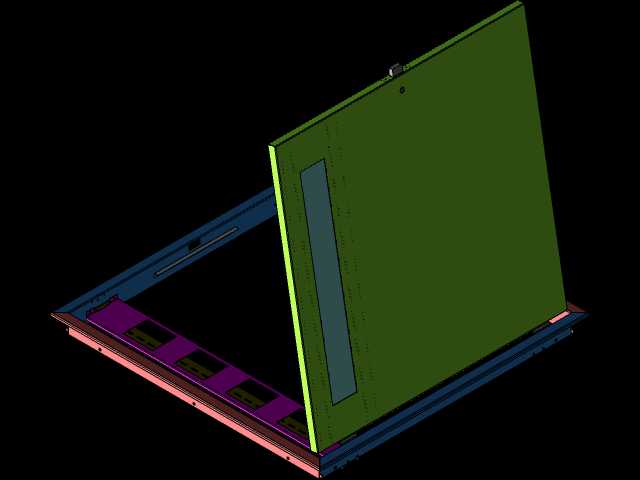

　　这套结构的核心是一块大尺寸矩形承载平板，通过侧边铰接结构与底部框架相连，可实现从水平收纳状态向斜置工作姿态的翻转，在产线人工装配、大型板件检测、工件翻面作业场景中十分常用。底部框架采用折弯型材拼焊成型，框架内侧预留多组定位安装孔位，既可以直接固定在车间地面预埋钢板上，也可以搭配脚轮组成移动式作业工位，框架的长宽边界完全围绕承载平板的翻转运动包络设计，平板翻起后底部留出的空置区域可容纳工件暂存料盒、气动工具管路或者检测仪器主机，不会出现运动干涉。承载平板本体采用厚钢板整体铣削加工，板面预留长条状避让槽与密集安装螺孔，长条槽沿平板长度方向居中布置，一方面用于避让工件底部凸出的定位销、管线接头，另一方面也可作为快速卡装夹具的滑动导轨，

　　适配不同尺寸规格的板状工件装夹需求。平板与底框连接的铰接轴布置在平板的一条长边侧，轴座采用分体式锁紧结构，当平板翻转至指定倾斜角度后，可通过侧边锁止销插入铰接盘的分度孔内完成角度固定，常用作业倾斜角度控制在六十度至七十五度区间，这个角度区间内作业人员无需弯腰即可平视工件表面，在大型面板类产品的螺丝锁付、标签粘贴、外观检修工序中能大幅降低操作疲劳度。底框的承托面在平板水平放倒时完全贴合平板背面，分散大尺寸工件的重力载荷，避免平板长期承重出现中部挠曲变形，框架内侧铺设的紫色衬板为耐磨非金属材质，工件在平板上滑移定位时不会刮伤工件表面，同时也能降低金属碰撞产生的车间噪音。在结构设计阶段，

　　首先根据目标承载工件的最大外形尺寸确定平板的长宽取值，平板单边比工件最大外轮廓多出五十毫米以上的操作余量，方便作业人员手扶工件调整位置；铰接轴的直径选型按照平板满载工况下的倾覆力矩计算，轴座与底框的连接螺栓全部采用防松垫圈，应对频繁翻转带来的交变载荷。平板翻起后的竖直投影边界距离底框外侧保留足够安全距离，作业人员站在框架侧边操作时，腿部不会被翻转后的平板磕碰，框架底部的支撑腿向外小幅延展，提升整机抗倾覆稳定性，即使平板满载翻至最大倾斜角度，整机重心依然落在支撑腿围成的安全区域内。这套结构没有配置复杂的动力驱动元件，依靠人工助力即可完成平板翻转，整体维护点仅集中在铰接轴的定期润滑与锁止销的磨损检查，在多品种小批量的装配车间、

　　检修工位中，这类简易翻转承载结构的适配性远高于专用定制设备，用户可以直接在平板的预留螺孔上加装快速夹钳、真空吸盘或者定位挡块，快速切换为不同产品的专用作业工装，底框的标准化型材接口也方便后续对接产线的输送线体，实现工件在不同工位之间的流转衔接。
