多腔塑料勺子注塑成型模具结构

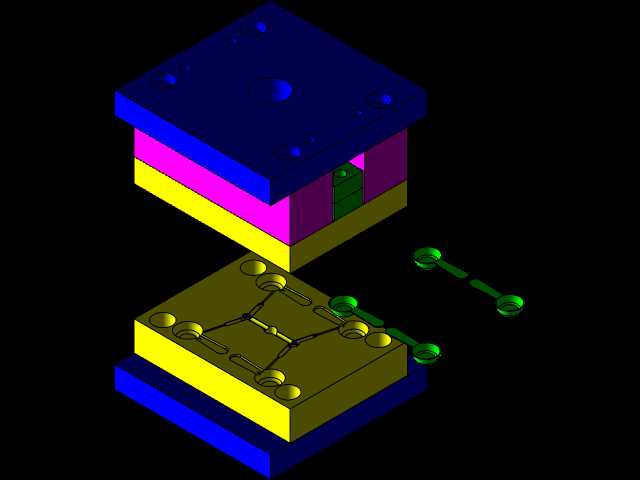

　　这套结构围绕一次性塑料小勺的批量成型展开，核心目标是在单副模具内同时完成多件勺体成型，并保证浇口痕迹、填充平衡、冷却效率和脱模稳定性。模型将定模、动模、成型镶件、浇注系统及勺形制件以分模状态呈现，能够直观看出型腔排布、分型面走向和制件取出方向，适合用于注塑模具结构分析、模具方案评审以及塑料日用品成型工艺学习。

　　从实际生产场景看，这类模具主要服务于餐饮包装、食品配套、外卖耗材和日用品制造。塑料勺子通常壁薄、长度方向细长，勺头局部有圆弧凹腔，勺柄截面较小，熔融塑料在充模过程中容易出现流动距离长、末端压力不足、冷却不均或顶出变形等问题。因此，设计时不能只把勺体外形简单复制到模仁中，而要结合制品壁厚、材料流动性和注塑机参数，对型腔数量、流道截面、浇口位置、冷却回路和顶出方式进行统一考虑。

　　模型采用多腔对称布局，型腔沿模具中心区域分布，使主流道到各型腔的流动路径尽量接近。勺头和勺柄属于典型的不等截面结构，勺头需要形成较深的圆弧面，勺柄则要求细长且平直。若浇口设置不当，塑料可能先填充勺头大空间而造成柄部迟滞，也可能在薄壁柄部产生过大剪切热，导致飞边、银丝或翘曲。当前结构将进料关系布置在制件连接区域附近，通过分流道把熔体分配到各个型腔，有利于缩短流程并降低单件成型压力。

　　分型面选择沿勺子外形最大轮廓展开，既便于开模时制件留在动模侧，也能减少侧向抽芯复杂度。勺头的凹腔由对应成型面直接复制，边缘圆角需要在模仁上保持连续，否则充模时会在尖角处产生应力集中，量产中也容易出现局部磨损。勺柄虽然结构简单，但对直线度和表面一致性要求较高，模仁分型线应尽量避开握持面或外观敏感区域，使合模线位于制件边缘，降低后续修整工作量。

　　冷却设计在这类薄壁日用品模具中非常关键。勺体成型周期短，产量大，模温不均会直接影响节拍和翘曲。动定模两侧应围绕型腔布置冷却水路，尤其在勺头圆弧区域和流道集中区域加强热交换。水路与型腔面之间需要保持合理距离，过近会造成模仁强度不足和温度波动，过远则冷却响应慢。对于多腔模具，冷却回路还要避免串联过长导致前后型腔温差明显，必要时采用分区循环，使各穴收缩条件接近。

　　脱模方面，勺子成型后包裹在型芯上的力主要集中在勺头内凹面和细长柄部。顶出元件需要避开薄弱位置，尽量把顶出力作用在刚性较好、不易留下明显痕迹的区域。若顶出点偏置或顶出力不平衡，勺柄可能发生弯曲，勺头边缘也可能被拉白。模型中制件与流道凝料的相对位置，也提示在自动化生产中可通过料把连接实现整模取出，后续再由剪切或分离工序去除浇口。

　　安装边界上，这类模具需要匹配注塑机拉杆间距、最小模厚、开模行程和顶出行程。模架外形应保证型腔、导柱、回针、冷却接头和紧固螺钉之间互不干涉；浇注口中心要与注塑机喷嘴中心对齐；模具厚度需在设备允许范围内，并留出取件和机械手运动空间。多腔生产时还要校核锁模力，投影面积虽然单件不大，但多穴叠加后仍需按成型压力和安全系数核算，防止分型面涨开产生飞边。

　　从建模思路看，先依据勺子制品建立薄壁实体，再按收缩率放大型腔尺寸，随后创建分型面并分割动定模仁。流道、浇口、冷料井、排气槽和顶出系统需要在模仁与模架之间逐步装配校核。排气通常布置在熔体最后填充的勺柄末端或勺头边缘，槽深要根据塑料流动性控制，既要排出型腔内空气，又不能造成飞边。整体结构不追求复杂抽芯，而强调对称填充、快速冷却、稳定顶出和便于加工，这正是小尺寸塑料餐具模具在连续量产中的关键。
