汽车冲压级进模条料排样工位结构

项目分类:汽车冲压模具 发布时间:2023-08-27 ID:708389

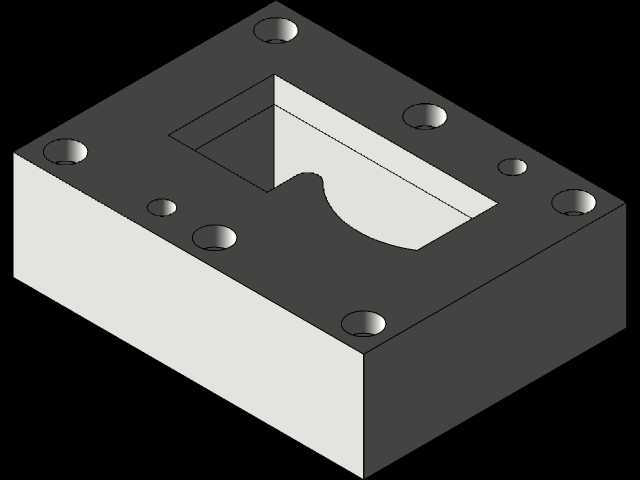

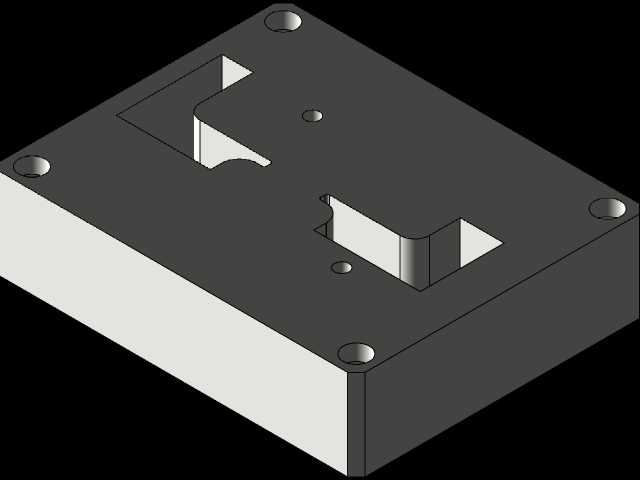

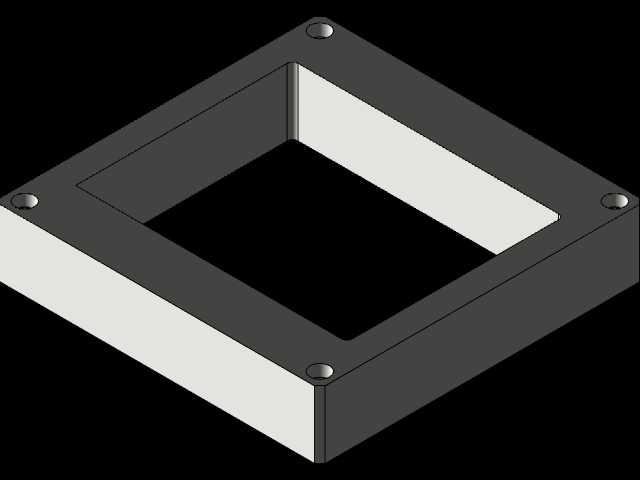

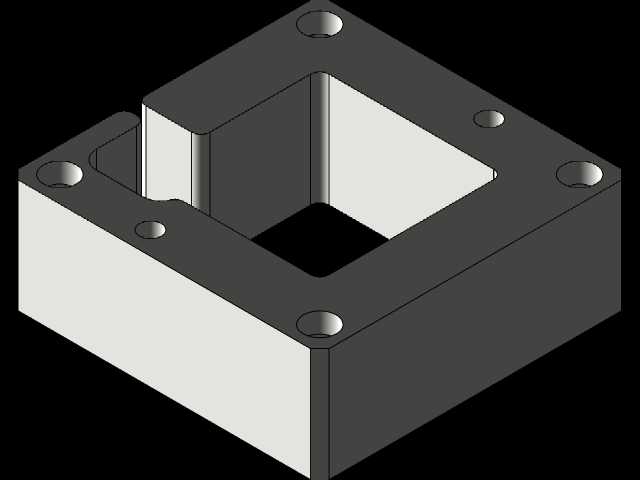

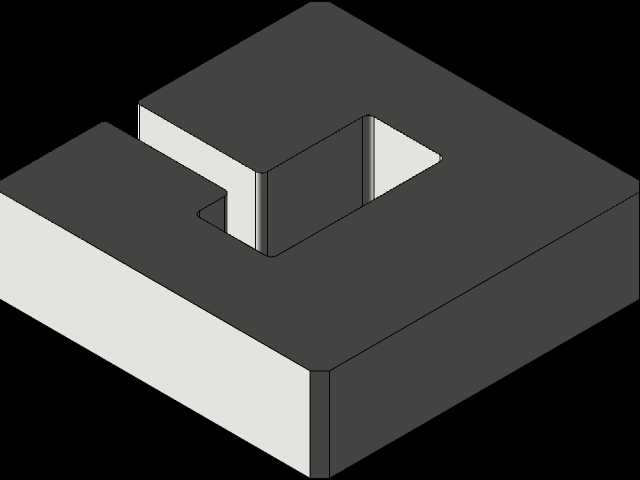

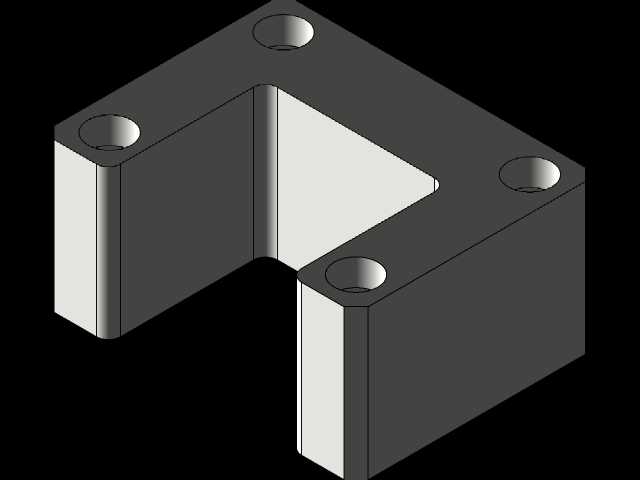

  • 汽车冲压级进模条料排样工位结构
  • 汽车冲压级进模条料排样工位结构
  • 汽车冲压级进模条料排样工位结构
  • 汽车冲压级进模条料排样工位结构
  • 汽车冲压级进模条料排样工位结构
  • 汽车冲压级进模条料排样工位结构
  • 汽车冲压级进模条料排样工位结构
  • 汽车冲压级进模条料排样工位结构
  • 汽车冲压级进模条料排样工位结构
  • 汽车冲压级进模条料排样工位结构
  • 汽车冲压级进模条料排样工位结构
  • 汽车冲压级进模条料排样工位结构
  • 汽车冲压级进模条料排样工位结构
  • 汽车冲压级进模条料排样工位结构
  • 汽车冲压级进模条料排样工位结构
  • 汽车冲压级进模条料排样工位结构
  • 汽车冲压级进模条料排样工位结构
  • 汽车冲压级进模条料排样工位结构
  • 汽车冲压级进模条料排样工位结构
  • 汽车冲压级进模条料排样工位结构
  • 汽车冲压级进模条料排样工位结构
  • 汽车冲压级进模条料排样工位结构
  • 汽车冲压级进模条料排样工位结构
  • 汽车冲压级进模条料排样工位结构
  • 汽车冲压级进模条料排样工位结构
  • 汽车冲压级进模条料排样工位结构
  • 汽车冲压级进模条料排样工位结构
  • 汽车冲压级进模条料排样工位结构
  • 汽车冲压级进模条料排样工位结构
  • 汽车冲压级进模条料排样工位结构
  • 汽车冲压级进模条料排样工位结构
  • 汽车冲压级进模条料排样工位结构
  • 汽车冲压级进模条料排样工位结构
  • 汽车冲压级进模条料排样工位结构
  • 汽车冲压级进模条料排样工位结构
  • 汽车冲压级进模条料排样工位结构
  • 汽车冲压级进模条料排样工位结构
  • 汽车冲压级进模条料排样工位结构
  • 汽车冲压级进模条料排样工位结构
  • 汽车冲压级进模条料排样工位结构
  • 汽车冲压级进模条料排样工位结构
  • 汽车冲压级进模条料排样工位结构
  • 汽车冲压级进模条料排样工位结构
  • 汽车冲压级进模条料排样工位结构
  • 汽车冲压级进模条料排样工位结构
  • 汽车冲压级进模条料排样工位结构
  • 汽车冲压级进模条料排样工位结构
  • 汽车冲压级进模条料排样工位结构
  • 汽车冲压级进模条料排样工位结构
  • 汽车冲压级进模条料排样工位结构
  • 汽车冲压级进模条料排样工位结构
  • 汽车冲压级进模条料排样工位结构
  • 汽车冲压级进模条料排样工位结构
  • 汽车冲压级进模条料排样工位结构
  • 汽车冲压级进模条料排样工位结构

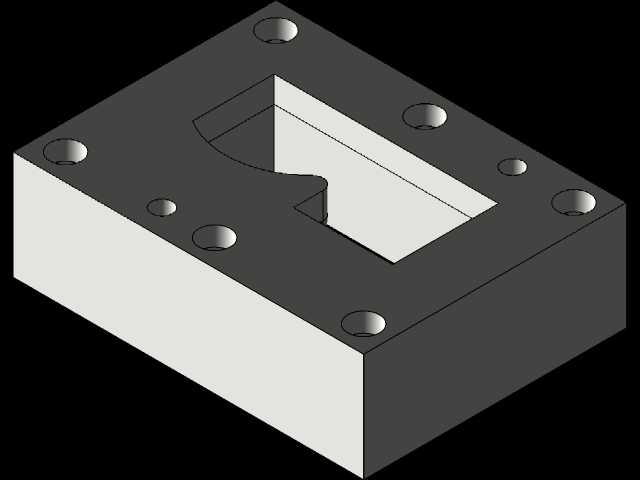

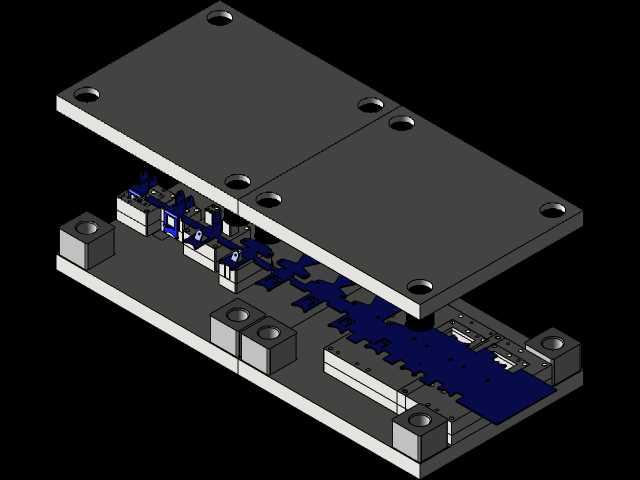

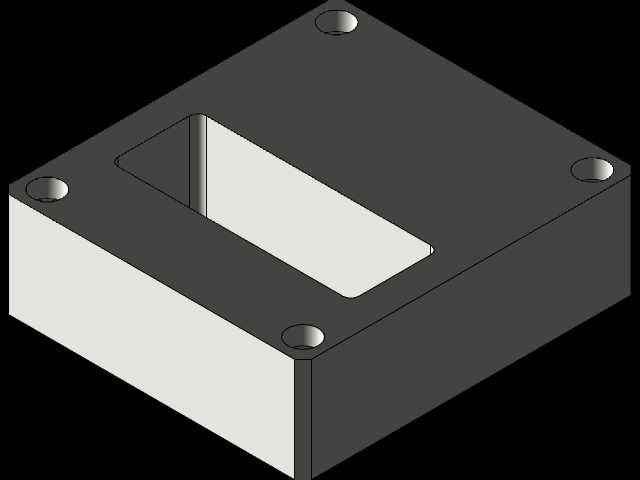

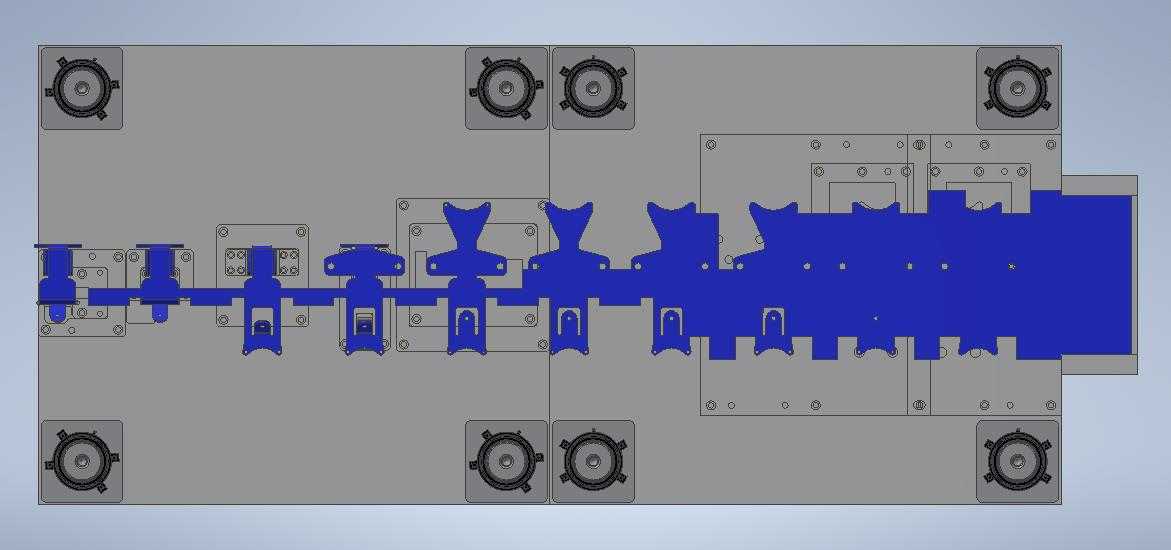

  这套三维结构围绕汽车小型冲压件的连续冲压工艺展开,核心呈现的是级进模条料沿送料方向的完整工位排布逻辑,蓝色高亮部分为承载各工序冲裁、弯曲、成形特征的载体与工序件,灰色区域对应模座工作面、安装基准与周边配套构件。从现场工艺落地的角度看,这类排样结构直接决定高速冲压线的生产节拍与材料利用率,条料沿模具纵向逐工位步进,每一次压力机滑块下行,同步完成多个工位的不同加工动作,最终在末工位将成品零件从载体上分离,全程无需人工中转单件坯料,适配卷料自动开卷、送料、收料的连续生产场景。

  工位排布顺序并非随意排列,设计阶段首先要结合零件的成形难点拆分工序:图中沿条料延伸方向可以看到多组轮廓逐步变化的工序件,起始工位先完成导正孔冲裁、局部外形冲切,为后续送料提供精确定位基准;中间工位依次安排多组弯曲翻边动作,将平板坯料逐步折弯出零件所需的立壁、卡扣与装配定位结构,相邻工位的成形方向做了错位分配,避免同一位置材料在短距离内承受双向剧烈拉伸导致撕裂;靠近末段的工位完成余料冲切、整形校平,保证零件平面度与折弯角度公差,最后工位完成成品与载体的分离。载体设计采用双侧边带连接形式,料带两侧保留连续搭边,各工序件通过搭边与载体连为一体,送料过程中不会因工位间移送产生偏移,针对零件上多处窄小悬臂结构,排样时特意将薄弱部位朝向载体内侧,减少冲裁过程中材料翘曲变形。

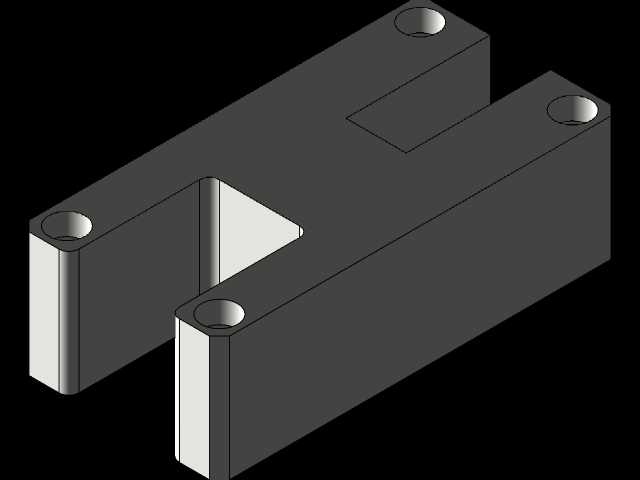

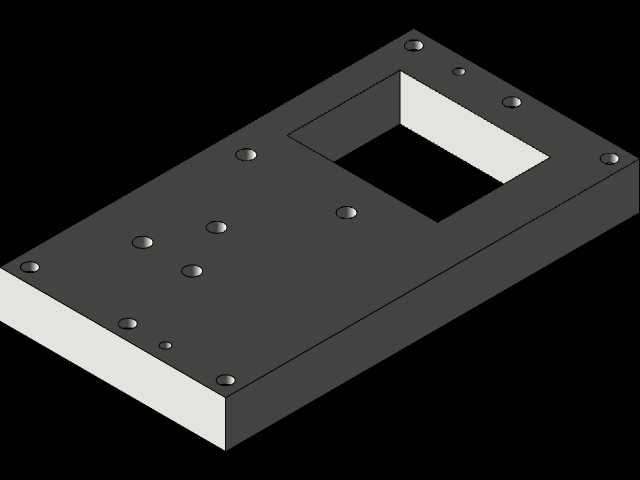

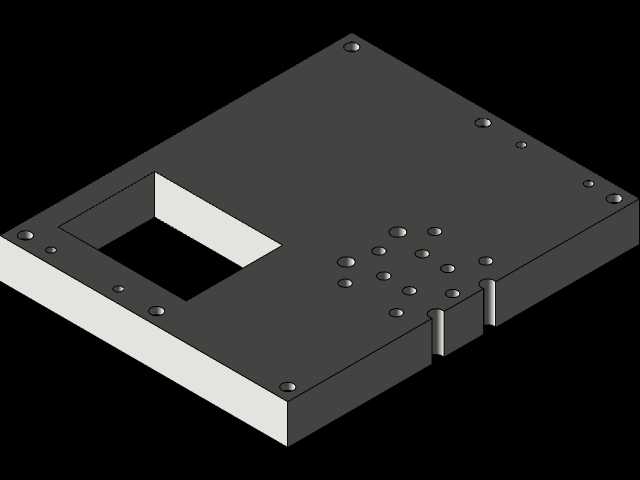

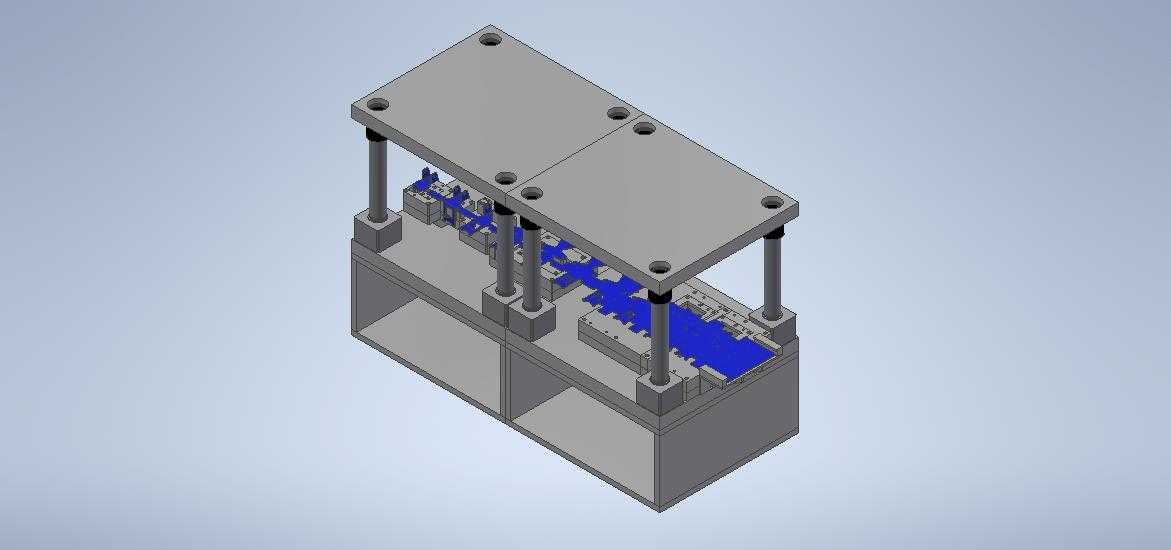

  模座工作面的四角布置了六组对称的导向与限位组件,对应模具合模时的导套导柱安装位,合模过程中上下模先通过导向件完成对位,再进入冲裁动作,避免凸凹模发生啃刃。工作面预留了多组螺钉销钉安装点位,凸模固定板、卸料板、凹模镶块都可以通过基准孔定位锁紧,后期维护更换磨损镶块时不需要整体拆解模座,只需拆换对应工位的镶件即可。安装边界方面,整套模具的平面轮廓适配常规中吨位开式压力机的工作台面尺寸,模座四周预留压板槽位置,装模时直接通过压板压紧模座台阶,不需要额外加工安装孔;模具闭合高度、开模行程都和对应压力机参数匹配,卸料板的行程空间预留足够,保证弯曲工位的成形凸模有足够的下行距离,开模后条料可以顺畅抬起向前送进。

  实际工艺验证阶段,这类排样结构还要同步核算材料利用率:排样时搭边宽度根据材料厚度选取,既保证送料刚度,又尽量减少工艺余料,图中多工位紧凑排布将零件外形沿条料方向做了嵌套优化,相比单工序模单件生产,材料损耗降低三成以上。各工位的冲压力做了均衡分配,避免某一工位冲裁力过大导致滑块偏载,局部需要侧向成形的位置预留了斜楔机构安装空间,三维结构里可以看到对应位置的安装基面与避让缺口,不需要后期二次改模补空间。卸料板的型面随条料轮廓整体加工,合模时先将条料均匀压紧在凹模表面,再完成冲切与成形,从根源抑制薄料冲压过程中的起皱与翘曲问题。整个结构从排样逻辑、工位拆分到模座安装边界都完全贴合量产冲压线的实际使用需求,结构工程师可以直接基于该三维结构开展凸凹模细节设计、标准件选型与冲压工艺参数校核工作。
