电动踏板车管式承载车架结构设计

　　城市短途代步场景里，两轮电动踏板车的核心承载基体完全由这套管式焊接骨架承担，日常通勤穿行街巷、商圈接驳、园区短距转运的使用工况下，车架需要同时承接驾乘人员体重、车载电池包重量、行驶颠簸带来的交变冲击，还要为转向立管、后轮轴、脚踏板、外覆盖件、座椅支架提供精准的安装点位。这套骨架全部采用等截面金属管材弯折后拼焊成型，没有采用冲压钣金拼合的结构形式，管材自身的截面惯性矩在同等用料重量下远高于薄钣金，抗扭抗弯表现更适配两轮车频繁过坎、侧倾转向的受力特性。

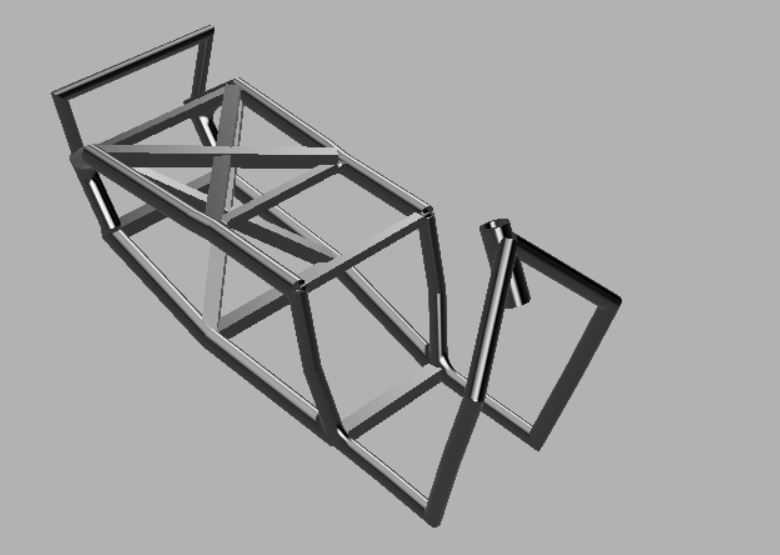

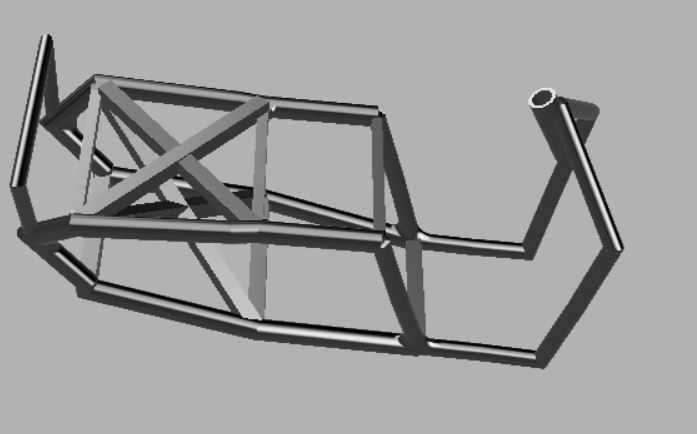

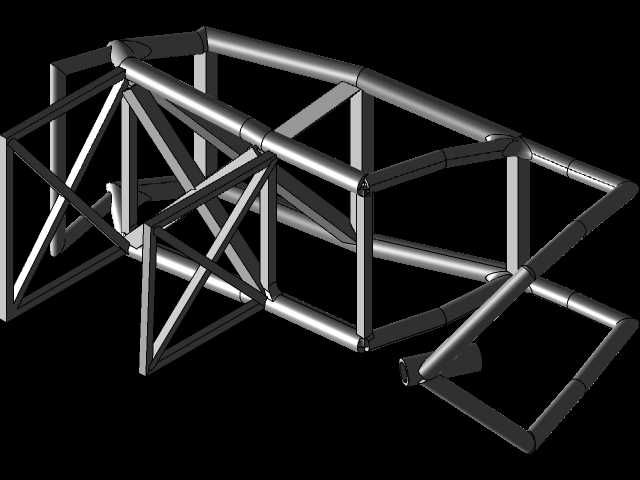

　　从受力路径拆解来看，前端倾斜布置的短管段是转向立管安装位，内部预留足够的同轴通孔空间，保证转向柱上下轴承可以完整压装，转向时车把转动不会和周边管材发生运动干涉；前侧延伸出的矩形管框是车头覆盖件、前挡泥板、线束排布的固定区域，管材之间的交叉斜撑直接把前端转向受到的侧向冲击力传导到主承载纵梁上，避免车头区域出现应力集中开裂。中部大跨度的镂空框架是整车的核心承载区，下方预留的平整空间专门用来放置铅酸或者锂电池组，电池托盘可以直接通过螺栓固定在框架下侧的预设安装点上，框架内部的交叉X型斜撑不是随意布置的装饰结构，两轮车在过弯侧倾、单侧轮压过减速带的时候，整个车架会承受非常大的扭转载荷，纯矩形管框在反复扭转下焊缝位置很容易出现疲劳裂纹，斜撑把大的矩形框分割成多个三角形稳定结构，整车扭转刚度可以提升数倍，长时间使用不会出现车架松散、跑偏的问题。

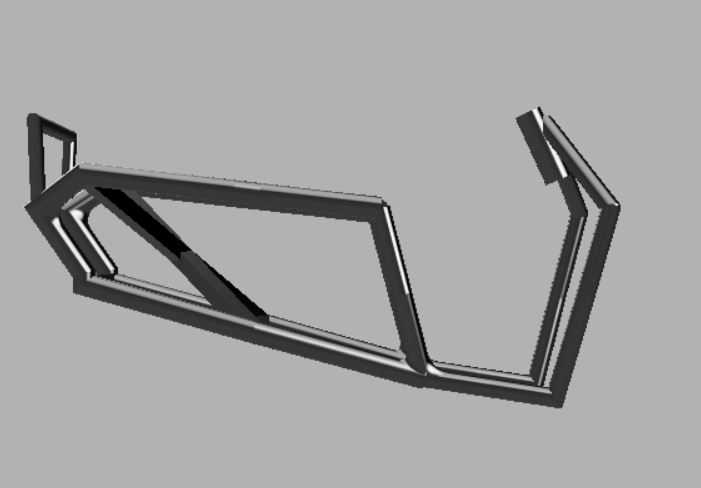

　　车架后段收窄的管架区域对应后轮安装位，两侧管材的同轴度在焊装时需要严格管控，后轮轴穿装后不能出现偏斜，否则会导致行驶中轮胎偏磨、传动带脱齿。后侧向外延伸的独立小框体是后货架或者后扶手的安装基座，也可以拓展挂载后置储物箱，管材开口处预留的安装端面可以直接焊接固定螺母，后续装配时不需要在管内部额外攻丝。

　　设计过程中首先要敲定的是整车人机边界，车架离地高度需要配合踏板厚度保证驾乘人员双脚可以平稳撑地，前端转向立管的后倾角度直接决定骑行转向的回正手感，角度过大转向会过于沉重，角度过小高速行驶时车头容易出现晃动感。中部框架的内空尺寸要匹配选定电池包的外形，四周预留出10毫米以上的装配间隙，方便电池拆装，同时避免行驶中电池晃动磕碰管材。所有管材的弯折圆角都不能过小，弯折处如果出现管壁褶皱、截面塌陷，会直接削弱该位置的结构强度，建模时需要提前校验管材弯折的最小弯曲半径，保证加工工艺可行性。

　　焊装工序的排布也在结构设计的考量范围内，所有焊缝位置都要避开应力最高的区域，管材对接处采用相贯线切割贴合，焊缝长度足够且不会出现虚焊缝隙，后期表面做电泳防锈处理，管材内部的封闭空腔也能通过工艺孔完成防锈液浸泡，避免雨季涉水后管壁从内部锈蚀。整套骨架没有多余的冗余结构，在满足承载强度的前提下尽可能控制自重，适配电动踏板车轻量化、长续航的设计需求，周边配套的踏板、护板、灯具安装孔位都可以在现有管材点位上拓展，不需要额外焊接多余支架。
