2.5L直列四缸内燃发动机结构

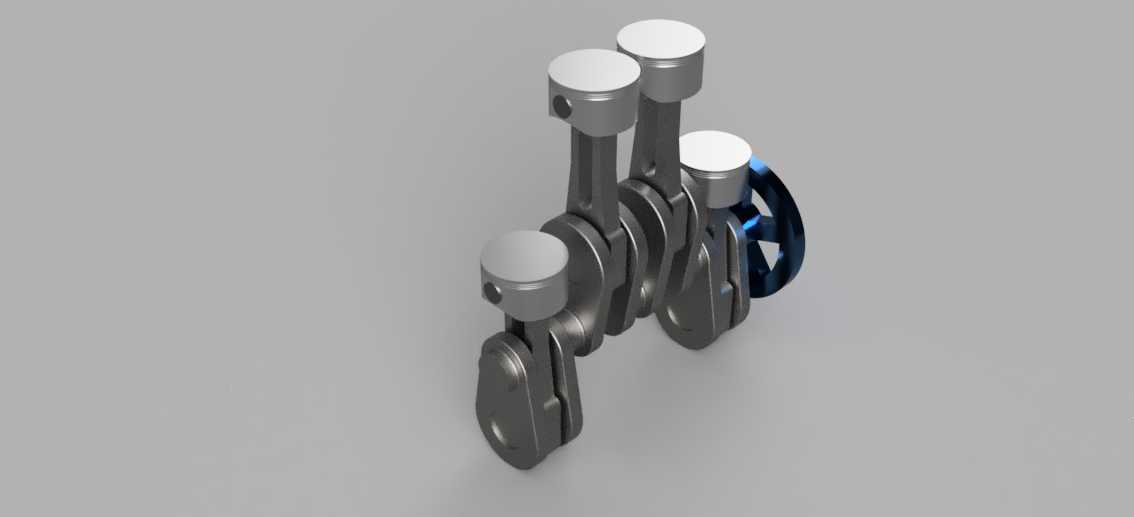

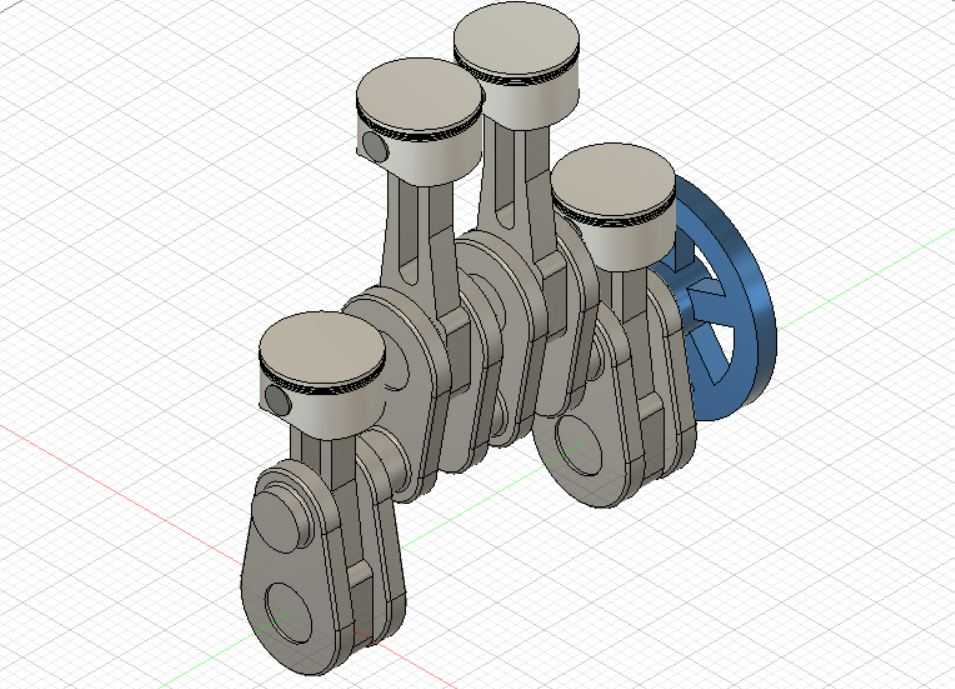

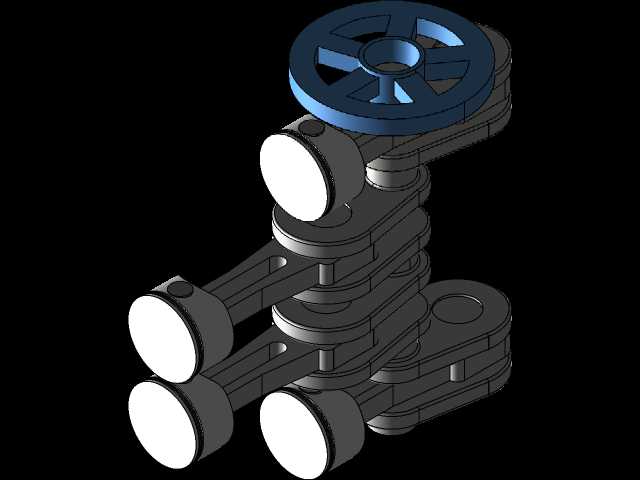

　　该模型围绕一台2.5L排量直列四缸汽油机的核心运动总成展开，完整呈现了气缸体内部活塞、连杆、曲轴、端部飞轮及前端带轮的装配关系，可用于动力总成方案评审、教学演示、运动干涉校核以及维修拆装训练。

　　从实际装车场景看，这类直列四缸动力单元广泛适配中型轿车、城市SUV、轻型商用车及部分小型工程机械。整机采用四缸一字排开的布置方式，缸体长度方向占用空间较大，但宽度尺寸紧凑，能够在横置或纵置机舱内留出转向系统、进排气歧管、发电机、空调压缩机和起动机的安装位置。模型重点表达的是发动机下部曲柄连杆机构，这一部分决定了燃烧压力向旋转扭矩的转换效率，也是整机振动、润滑和疲劳寿命分析的关键区域。

　　结构设计上，四个活塞沿曲轴轴线依次布置，相邻曲柄销按180度相位关系配置，使一四缸、二三缸分别形成成对往复运动。这样的相位安排能够保证四个工作冲程在曲轴两圈内均匀交替，输出扭矩波动相对平缓，同时一阶往复惯性力可在缸体内部相互平衡。模型中活塞顶面为燃烧室的下边界，活塞裙部承担导向作用，活塞销将往复运动传递给连杆；连杆大头包覆曲轴曲柄销，小头通过活塞销与活塞连接，杆身采用由大到小过渡的截面，以在有限质量下兼顾抗压稳定性和弯曲刚度。

　　曲轴作为核心承载件，主轴颈支承在缸体主轴承座内，曲柄销与主轴颈之间通过曲柄臂连接，重叠区域直接影响轴系刚性。模型端部设置了较大直径的飞轮，其转动惯量用于储存做功行程能量，抑制曲轴转速波动，并为离合器或液力变矩器提供安装接口。前端带轮则用于驱动附件系统，带轮与曲轴前端通过键或过盈方式传递扭矩。实际设计时，飞轮壳、离合器壳体、变速箱输入轴的同轴度需要统一校核，后端油封与主轴承盖的位置也必须在装配边界内预留检修空间。

　　尺寸边界方面，该动力总成内径约93.40mm，单缸行程约90.01mm，属于长行程取向，有利于低中转速区间的扭矩输出。按四缸工作容积估算，排量约为2.5L。缸径决定了气缸中心距、气门布置面积和缸体壁厚，行程则影响连杆长度、活塞运动速度和整机高度。连杆长度通常需要结合曲柄半径综合确定，过长会抬高缸盖和机舱罩盖，过短则增大活塞侧压力，增加裙部摩擦和敲缸风险。

　　建模时应重点控制活塞在上止点和下止点两个极限位置的包络空间。活塞到达上止点时，顶面与气缸盖燃烧室底线之间必须保留压缩余隙，气门下沉量和火花塞伸入量也要同步检查；到达下止点时，活塞裙部下缘不得与曲轴平衡重、主轴承盖或机油泵集滤器发生干涉。连杆绕曲柄销摆动时，大头端部与缸体下腔、曲轴平衡重之间的最小间隙应在运动仿真中逐缸确认，尤其在曲轴转角叠加制造公差和轴瓦间隙后，仍需保留安全余量。

　　安装边界上，缸体主轴承孔中心线是整机装配基准，曲轴轴向定位通常由某一道主轴承的止推面承担，模型应体现止推片位置和曲轴轴向窜动间隙。气缸中心距影响缸体长度，曲轴前端伸出量决定带轮、正时罩和附件轮系布局，后端则涉及飞轮、启动齿圈和变速箱连接面。油底壳安装面下方需保留机油泵、挡油板和放油螺塞空间；缸体两侧应预留机油道、冷却水道、发动机悬置支架及附件固定点。

　　从功能特性看，直列四缸结构相比V型布置零件数量更少，缸体、缸盖和进排气系统加工与装配更直接，冷却水道也容易形成均匀流向。其不足在于整机长度和曲轴跨度较大，高转速下曲轴扭转振动更需要关注，因此前端通常配置扭转减振带轮，后端飞轮也参与扭振调节。若用于整车开发，还需结合悬置刚度、排气脉冲、点火顺序和附件负载进行NVH分析；若用于教学或维修培训，该模型能够清楚展示四缸机的做功顺序、活塞相位、连杆姿态以及飞轮储能作用。

　　在三维结构处理中，活塞环槽、活塞销孔、连杆大头剖分面、轴瓦位置、曲轴油道孔和飞轮螺栓孔都是不可忽略的细节。曲柄臂外形不仅是造型问题，还关系到平衡重配置和缸体下部避让；连杆螺栓布置需保证大头盖在往复惯性力作用下可靠压紧；飞轮与曲轴后端的定位止口则决定旋转件同轴度。整体来看，该模型抓住了直列四缸发动机最核心的机械运动链，适合用于动力总成结构理解、运动机构演示、装配关系检查和前期方案沟通。
