粉末定量称重大包充填灌装机组

　　这套装置面向散状粉体从周转料源到大容积包装袋的定量充填工序，整体把垂直提升、暂存缓冲、精确称重、落料灌装和机架承载整合在一条作业线上。现场常见于化工粉料、食品添加剂、药用辅料、塑料粒子与改性粉体的后段包装，工人将空袋套在下方灌装口后，设备按目标重量自动完成进料、粗给料、精补料和停料，避免人工舀料造成的粉尘外溢与重量偏差。

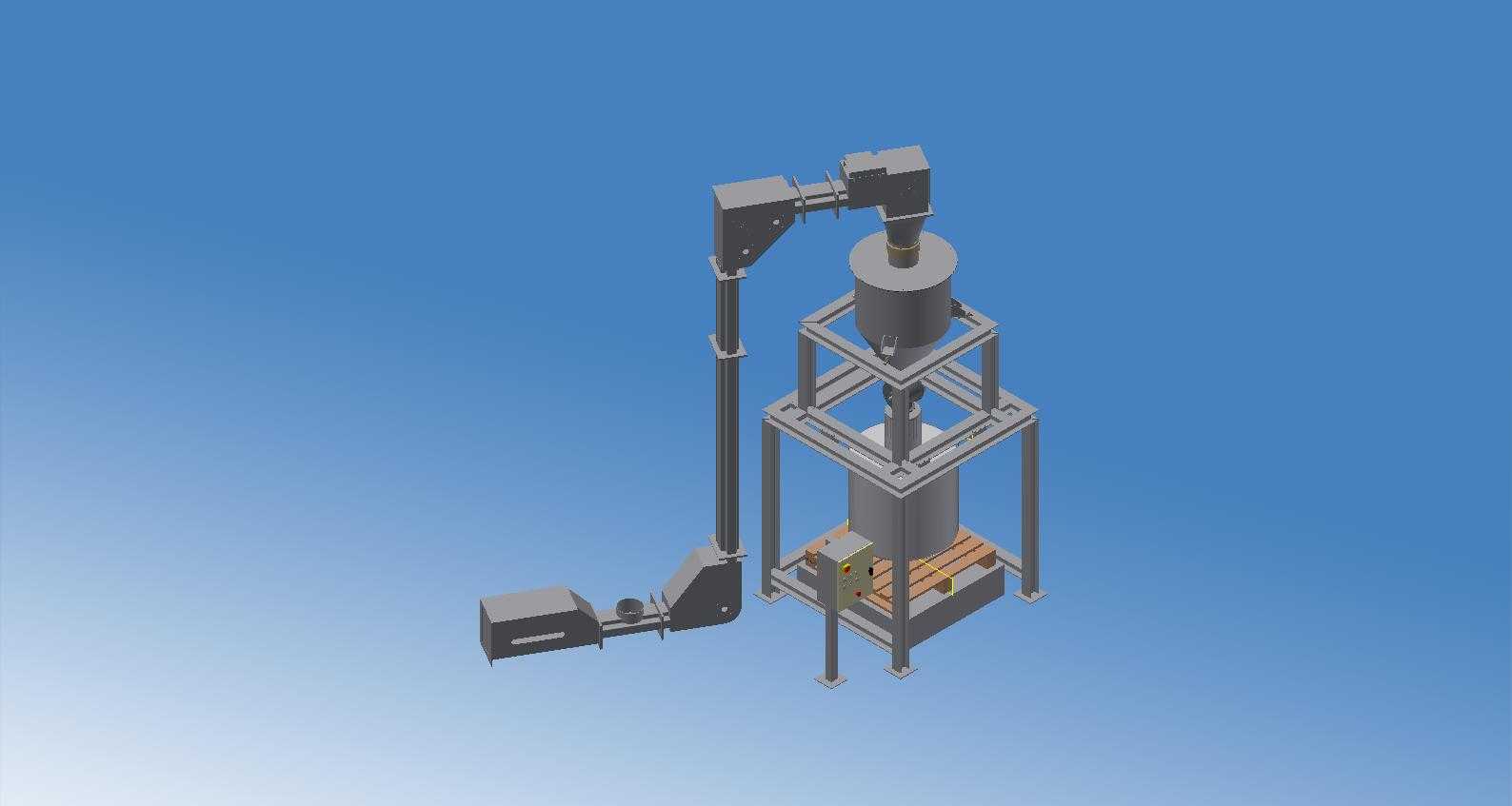

　　布局上采用高位料仓加低位受袋的立式架构。右侧钢架为主体承重结构，四根立柱通过多层横梁连成框式塔架，上层放置圆筒形暂存料斗，下层布置称重灌装斗与夹袋机构，底部留出托盘和叉车进出空间，满袋后可直接由托盘转运。钢架立柱间距和层间高度在建模时按检修通道、料斗容积与袋体吊装空间共同确定，横梁既承担料斗满载载荷，也作为爬梯、护栏和检修平台的附着基础。

　　左侧独立布置的是斗式提升上料单元。底部水平段设置受料斗与驱动箱体，粉料由前端设备或人工倒入后，经垂直畚斗带提升至顶部，再通过横向溜槽送入高位料仓。提升机壳体采用分段折弯板拼焊，顶部驱动段容纳电机、减速机和传动滚筒，底部设张紧与回料收集结构。这种Z形折返布置把上料点放在地面、卸料点抬升至塔架顶部，既减少厂房高度方向的直连管路，也让上料区与灌装区在平面上错开，方便操作人员分别巡检。

　　计量与灌装是整机的控制核心。高位料斗主要起缓冲作用，保证下游称重斗始终有稳定料位，避免提升机断续供料影响称量节奏；称重斗通过三点或四点式称重模块支承在钢架中层，落料口下方连接夹袋器和伸缩导料筒。工作时先大开给料快速充填，接近目标重量后切换为细流补料，到达设定值即关闭闸门，夹袋器松开后袋体落在托盘上。导料筒伸入袋内可抑制落料扬尘，对于含气较多的细粉，还可在接口处预留除尘抽风通道。

　　从三维结构看，料斗均采用锥底过渡，锥角按粉体安息角设计，确保靠自重卸料时不架桥、不积粉；圆筒段与锥段之间用法兰连接，便于内部清理和更换密封件。管路连接处预留检修手孔和观察窗，闸门驱动可根据物料特性选配气缸、电动推杆或叶轮给料。机架底部设有可调支脚和地脚板，安装时先校正立柱垂直度，再固定称重模块，保证称量传感器受力方向垂直、不受管道硬性干涉。

　　外形边界方面，塔架平台的长宽需覆盖料斗外径、护栏和检修位，高度由提升卸料点、料仓容积、称重斗行程及满袋高度叠加决定；提升机垂直段与塔架之间保留横向溜槽倾角，溜槽角度同样要大于物料下滑角。底部托盘区按照叉车作业半径留空，电控箱挂装在立柱侧面，走线沿横梁敷设并与动力区分离。整体建模把输送、储料、称重、灌装和钢构支撑的空间关系完整表达，可直接用于方案布置评审、结构干涉检查和后续非标选型细化。
