钢制水工启闭机支撑机架结构设计

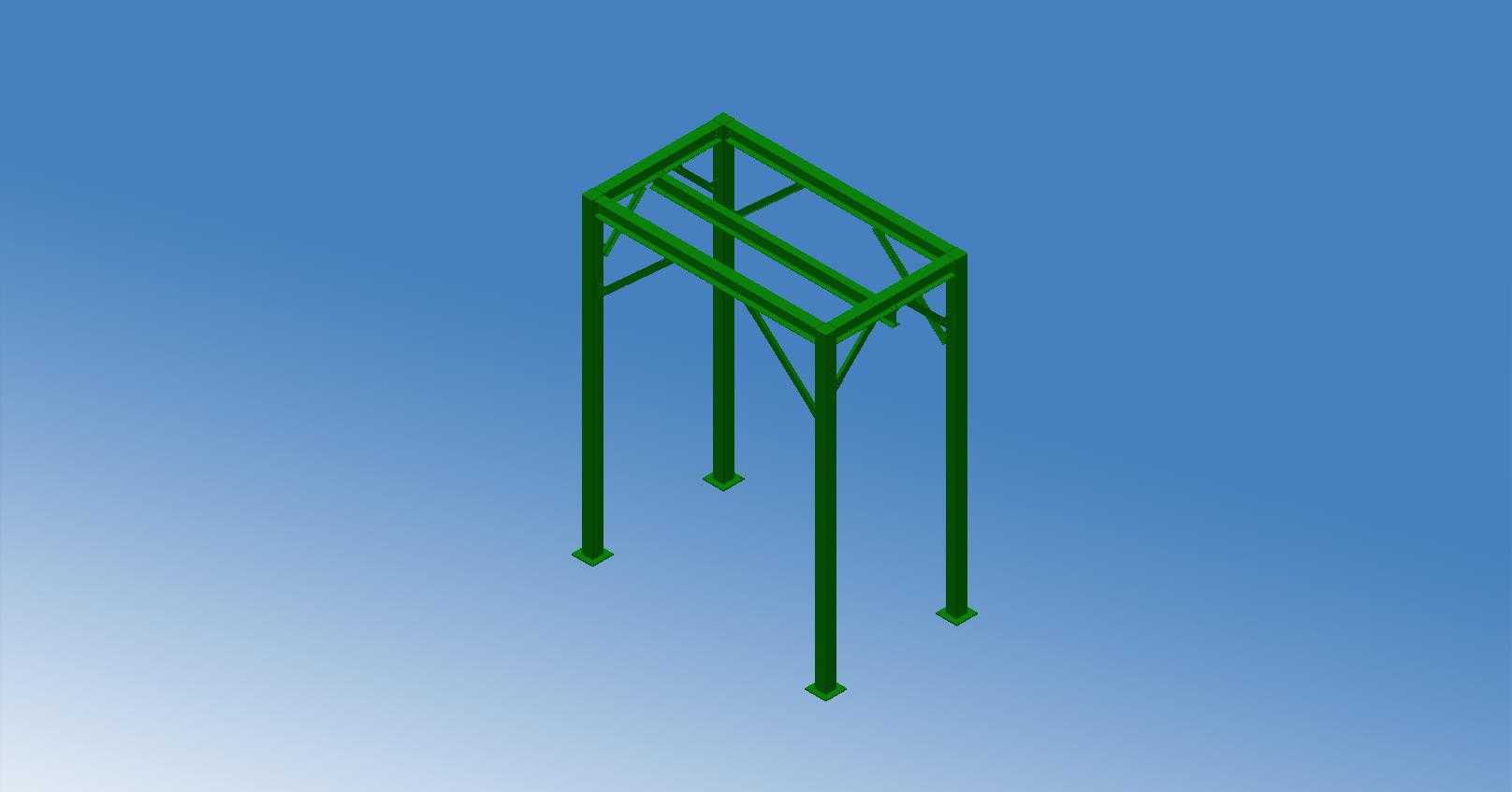

　　这套钢制桁架结构是水利水电工程中固定式卷扬启闭机的承载支撑机架，整体采用四柱门式刚架布局，主体材质为普通碳素结构钢，所有杆件通过焊接拼接成型，主要部署在水闸、泵站、水库溢洪道以及灌区输水干渠的闸室顶部平台，为闸门的升降启闭作业提供刚性安装基准与承重载体。

　　从现场安装边界来看，机架四根主立柱的底脚均焊接方形锚固底板，底板上预留地脚螺栓穿孔，安装时直接落位在闸墩顶部的混凝土承重牛腿或者预埋钢板上，通过二次灌浆与地脚螺栓完成锁紧固定，立柱之间的横向跨距完全匹配下方闸门的起吊中心距，立柱净空高度预留出闸门全开位置的最大行程余量，避免闸门起升到上限位置时和机架横梁发生运动干涉。机架顶部的双层平行横梁是核心承载部件，横梁采用型钢拼焊的箱型截面，横梁上表面预留卷扬机构、减速机组、驱动电机以及钢丝绳导向滑轮组的安装螺栓孔位，所有孔位的同轴度、平面度公差都按照起重设备安装规范预留调整余量，不需要现场二次扩孔即可完成起升机构的装配。

　　结构设计阶段首先校核的是极端工况下的载荷组合：机架不仅要承受起升机构自身的自重，还要承担闸门全堵水工况下的最大起吊载荷，包括闸门自重、闸门槽的摩擦阻力、水位差产生的水压力附加载荷，甚至要考虑冬季北方灌区闸门结冰产生的冰塞拔脱载荷，因此在立柱和顶部横梁的连接节点处，额外加焊了三角形斜向支撑肋，把横梁传递的集中载荷分散到四根主立柱上，避免节点位置出现应力集中。四根立柱之间没有设置多余的横向连系杆件，中部完全留空，一方面是给钢丝绳、吊具以及闸门的升降运动留出无遮挡的通行通道，另一方面也方便运维人员站在闸顶平台直接观察闸门的运行位置，不需要额外搭建巡检通道。

　　从实际使用场景来看，这类机架常年暴露在户外临水的高湿度环境中，部分部署在污水处理厂闸口的机架还会接触腐蚀性水汽，因此所有型钢杆件的端部都做了封闭焊接处理，避免杆件内部进水出现锈蚀，整体成型后表面做除锈涂装，底层涂刷富锌防锈底漆，面层涂刷耐候防护面漆，焊接位置的焊脚高度全部按照等强连接设计，没有出现点焊、虚焊的薄弱位置。和传统的混凝土启闭机排架相比，这种全钢制焊接机架可以在工厂内完成整体预制拼接，运输到现场之后直接吊装落位，不需要在闸顶长时间支模浇筑混凝土，大幅缩短了闸室设备安装的施工周期，尤其是在改扩建的旧闸改造项目中，不需要破坏原有闸墩的混凝土结构，只要核对原有预埋锚栓的位置就可以直接适配安装。

　　建模过程中所有杆件的规格都按照受力计算结果选型，主立柱采用方形空心型钢，截面抗弯模量适配纵向压杆稳定要求，顶部横梁采用H型钢拼焊，斜向支撑采用等边角钢，所有连接节点的加强板尺寸都和杆件截面匹配，底脚板的厚度按照地脚螺栓的挤压应力校核，避免起吊瞬间底板出现压弯变形。机架的整体外形轮廓方正，没有外凸的突兀构件，运输过程中可以直接作为整体单元平放固定，不需要拆解成零散杆件，现场吊装时单点起吊顶部横梁的预设吊点就可以保持整机水平，不会出现杆件变形。在日常运维层面，机架的所有受力焊缝都暴露在可视位置，运维人员定期巡检的时候可以直接检查焊脚有没有出现开裂、锈蚀，顶部横梁的安装面预留了检修操作空间，后期更换卷扬机、滑轮组的时候，可以直接在横梁上搭设临时检修吊具，不需要额外搭建临时脚手架。针对双吊点的大型闸门，这套机架的双横梁布局可以同时布置两套同步卷扬机构，保证闸门两侧起吊点的受力均衡，避免闸门升降过程中出现卡滞、偏斜的问题，整体结构完全符合水工起重设备的刚性要求，运行过程中机架的形变位移量控制在允许范围内，不会因为机架晃动导致钢丝绳脱槽、吊点偏移的故障。
