定柱式旋臂起重吊运机构结构设计

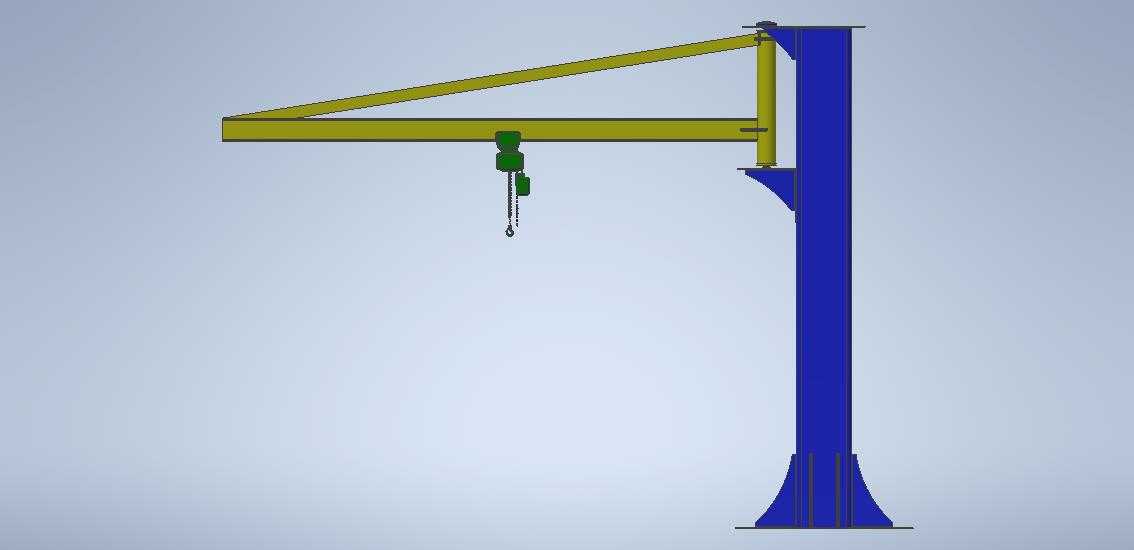

　　这套定柱式旋臂吊运设备的三维结构，面向车间内部短距离、定点工位的物料转运场景搭建，常见于机加工工位的工件上下料、装配工位的重型零部件吊装、仓储区域的成件物料短距挪移，也可作为生产线旁的辅助起重工位，配合电动葫芦完成几百公斤到数吨级载荷的起升、回转与横向移位作业，弥补桥式起重机覆盖盲区、叉车无法进入狭窄工位的作业缺口。

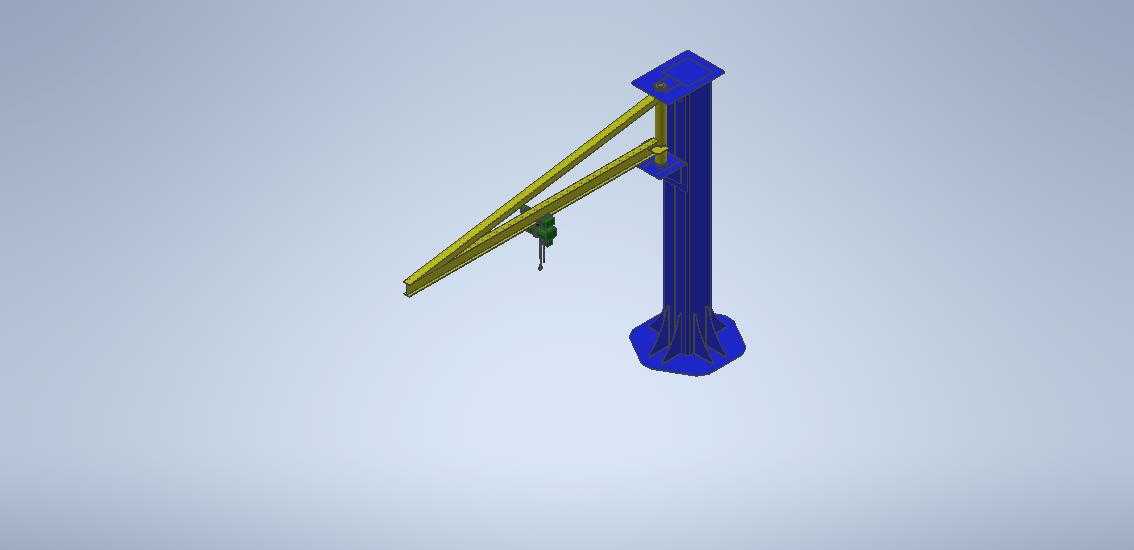

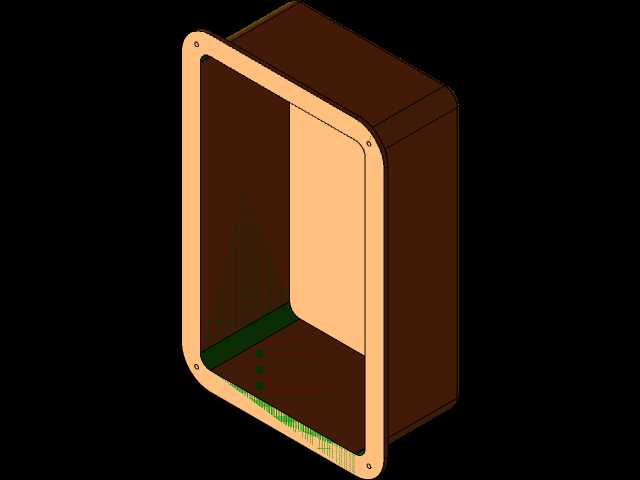

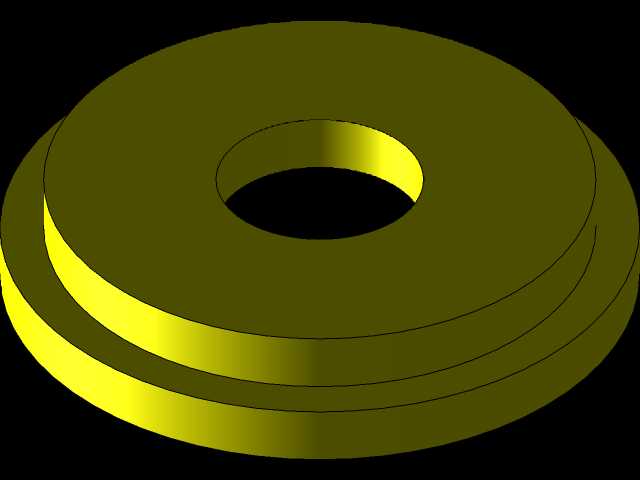

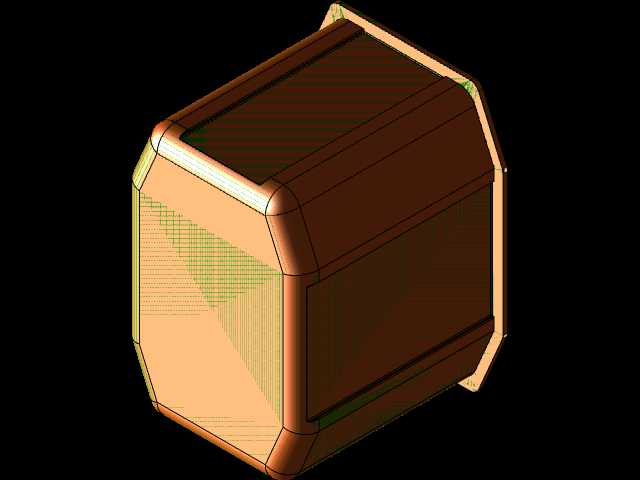

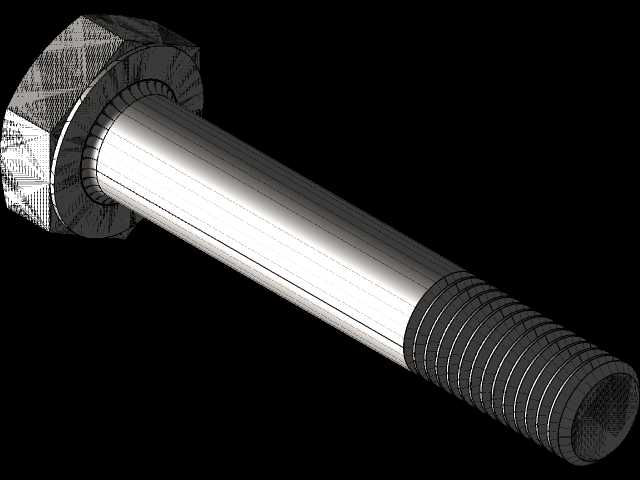

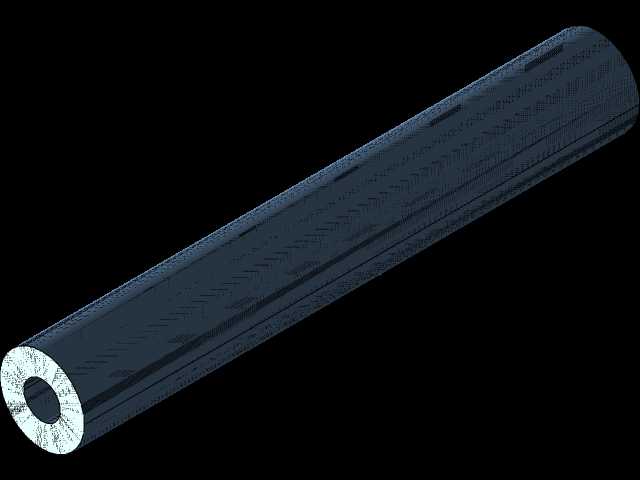

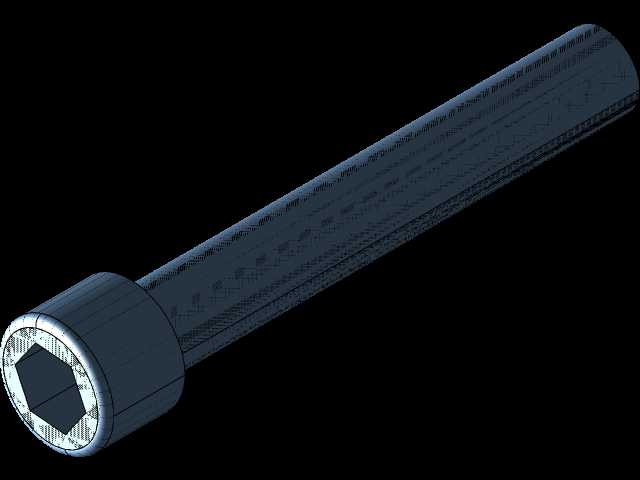

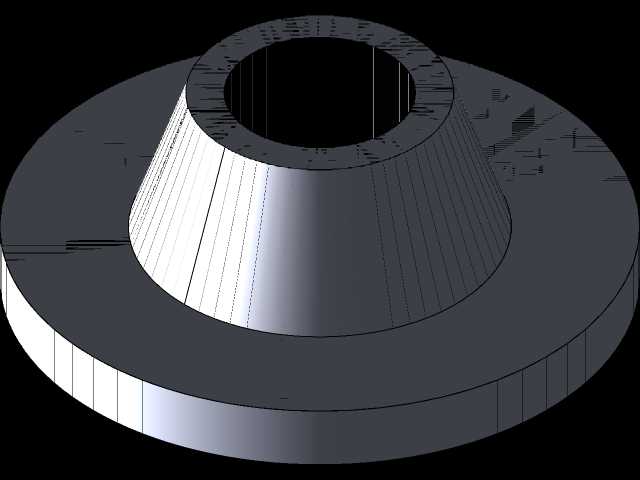

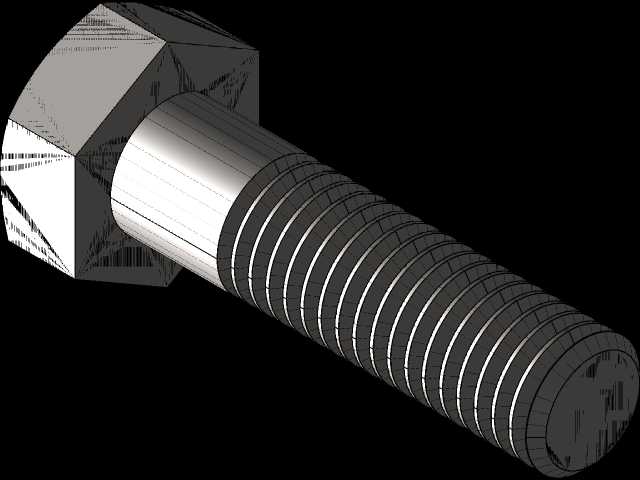

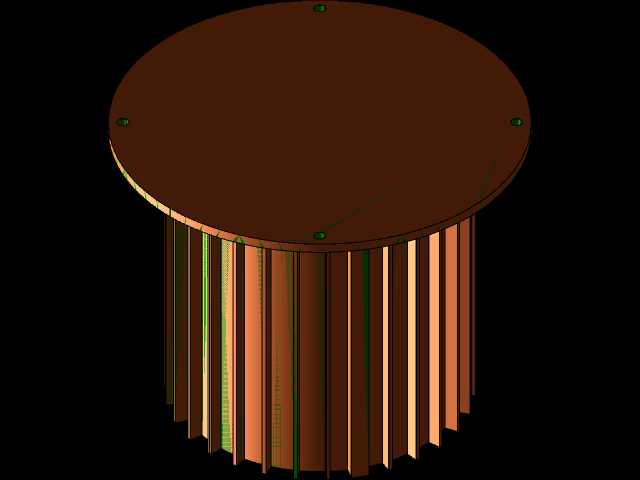

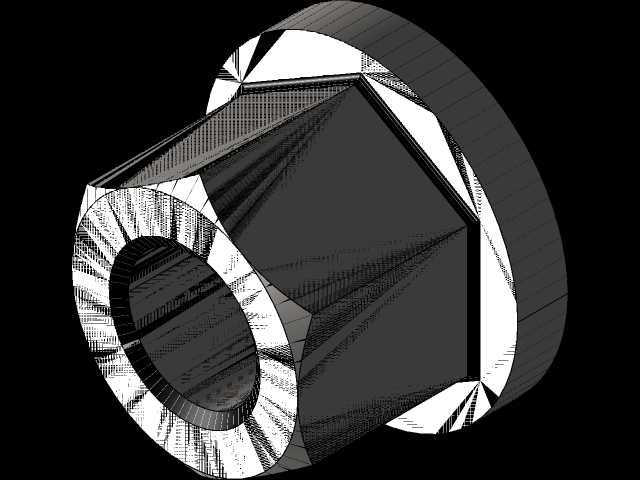

　　从现场安装边界来看，整套设备以底部八边形法兰底座作为承载根基，底座通过多组地脚锚栓与车间混凝土地面刚性固定，安装区域需要提前核算地面承压能力，预留出底座外缘向外不小于半米的操作维护空间，避免立柱周边堆放工件阻碍回转动作。立柱为竖直箱型焊接结构，从底座法兰面一直延伸至顶部限位端板，整体高度需要匹配车间厂房净高、吊运作业的最大起升高度来确定，建模时立柱截面按压弯复合受力校核，内壁布置加强筋板抵消悬臂端载荷带来的弯矩，顶部端板与柱身采用满焊连接，既作为旋臂回转的上限位支撑，也预留了检修吊装的挂点。

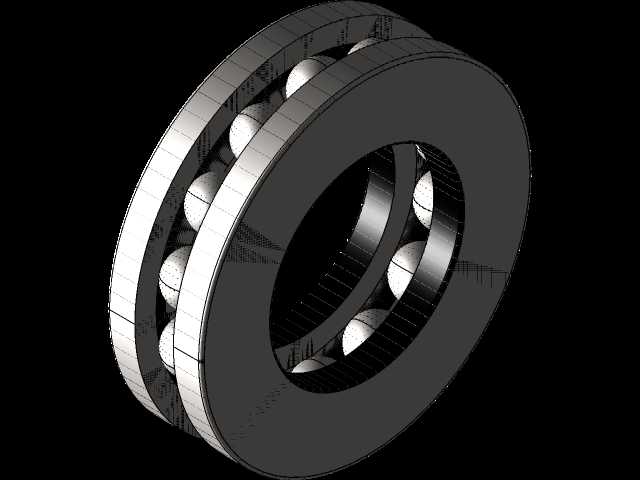

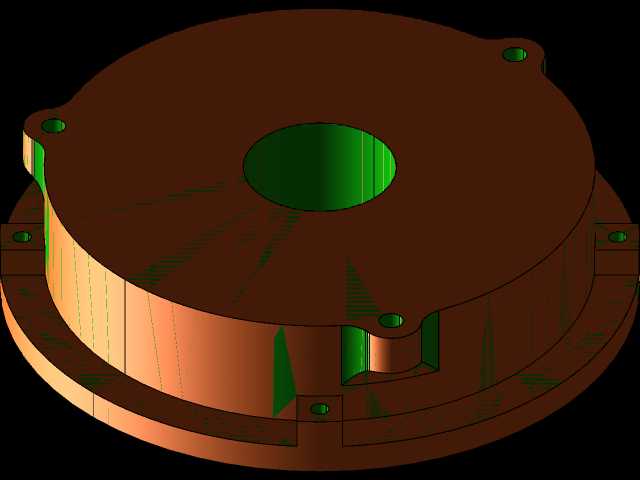

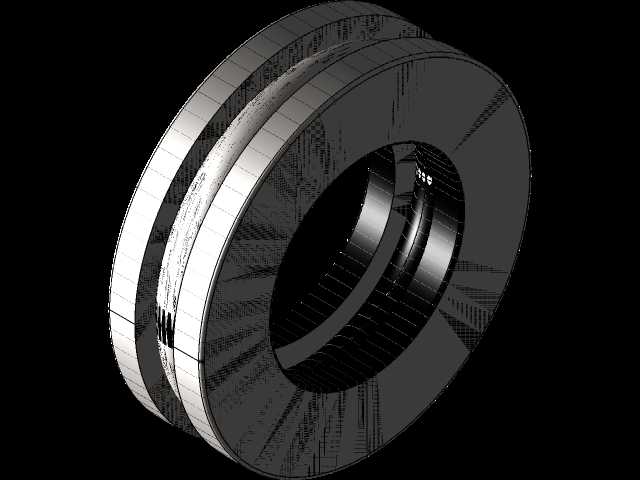

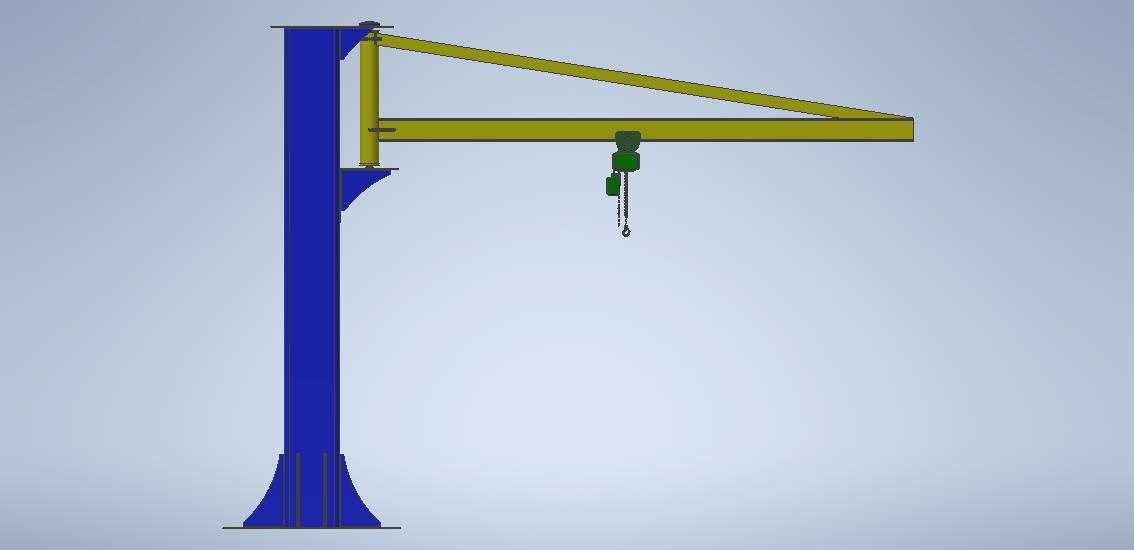

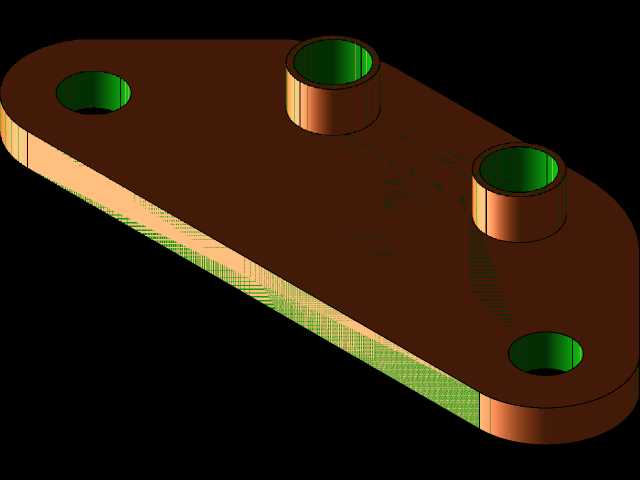

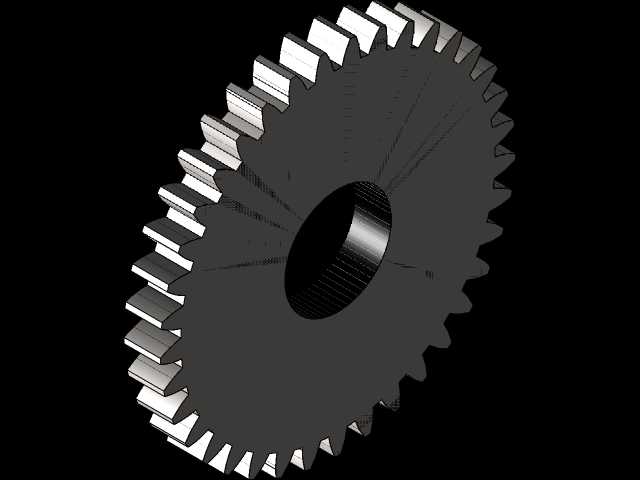

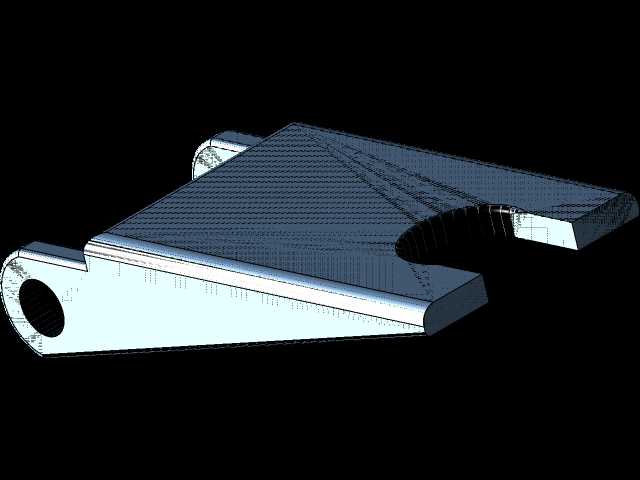

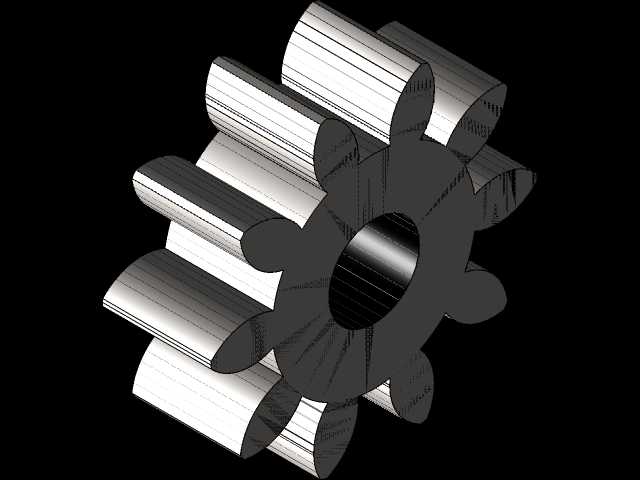

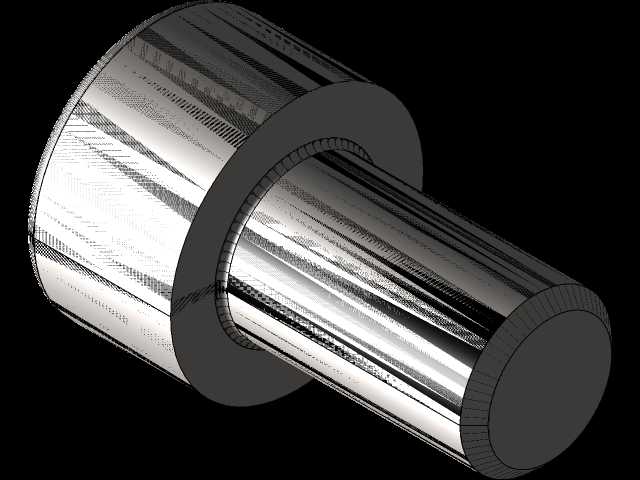

　　旋臂部分采用三角形桁架焊接结构，这种设计思路区别于实心箱型臂：两根主弦杆搭配斜向腹杆拼焊成三角截面，在保证臂架抗弯刚度的前提下大幅降低自重，减少臂架下挠变形量，同时降低立柱回转支承的径向载荷。臂架从立柱侧方向外延伸的有效作业半径，覆盖以立柱为圆心的扇形作业区域，选型时需要根据工位最远吊运距离确定臂长，臂端下方预留电动葫芦的行走轨道空间，轨道沿臂架下弦通长布置，葫芦行走轮卡在轨道翼缘两侧，防止作业过程中脱轨。臂架与立柱的连接位置设置回转支承座，支承座内部配置推力轴承与径向轴承，支撑臂架连同吊重做360度或者限定角度的水平回转，手动推拉吊重即可带动臂架转动，部分重载版本会在支承座处加装电动回转驱动，降低操作人员的推拉力度。

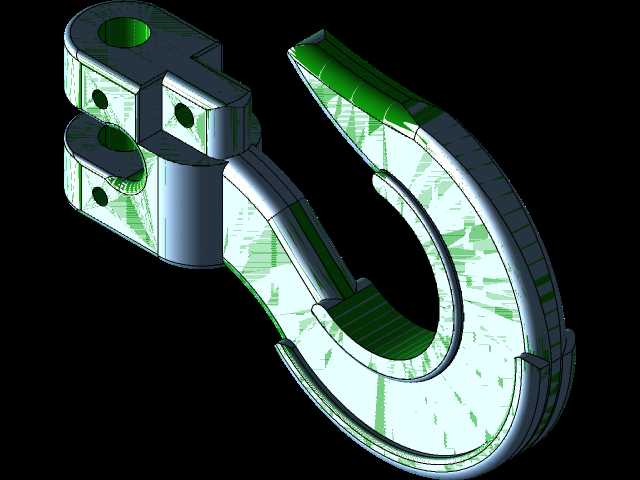

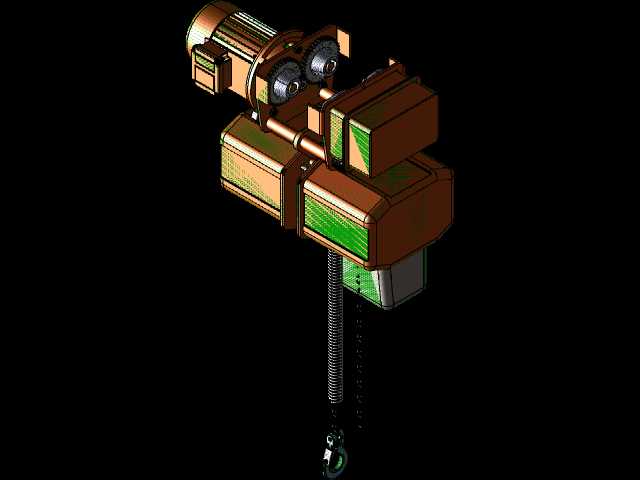

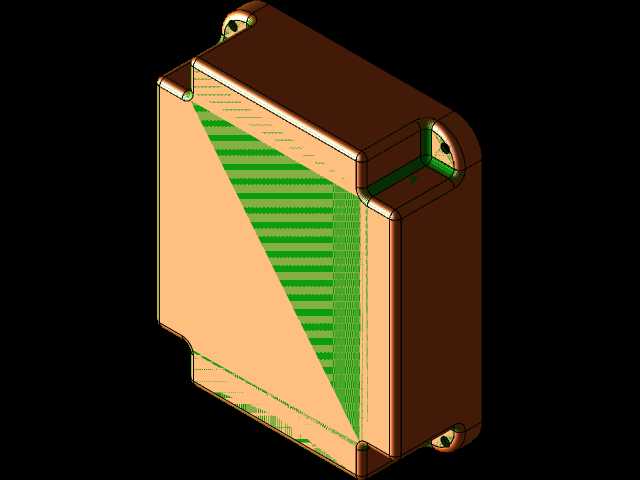

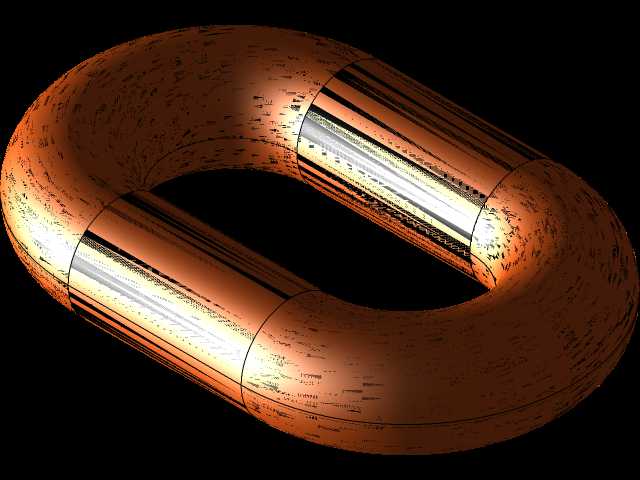

　　起升执行部件选用标准钢丝绳电动葫芦，葫芦本体沿臂架轨道横向行走，下方吊钩组配备防脱卡扣，起升钢丝绳缠绕在葫芦卷筒上，操作时通过悬挂的按钮盒分别控制吊钩升降、葫芦沿臂的横移，部分场景下也可搭配无线遥控装置，操作人员站在安全区域即可完成吊运动作，避免吊重摆动碰伤人员。臂架最外端设置行走限位挡块，防止葫芦行走到臂端时脱出，立柱根部也设置回转限位块，避免臂架回转时碰撞周边设备或者厂房立柱。

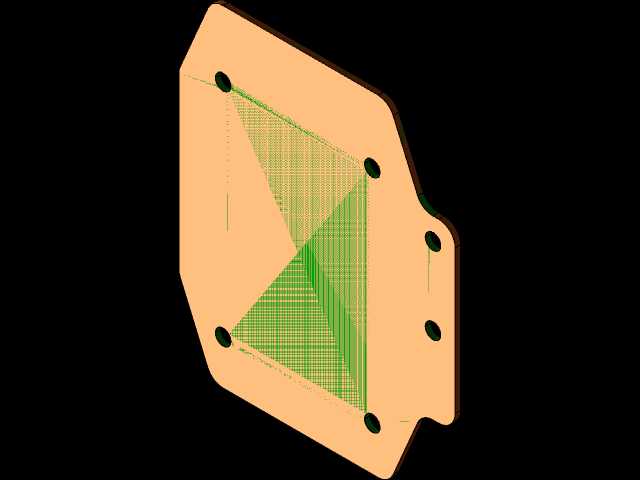

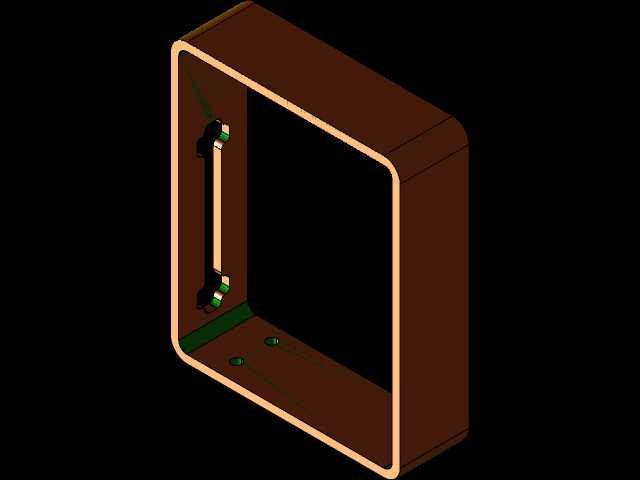

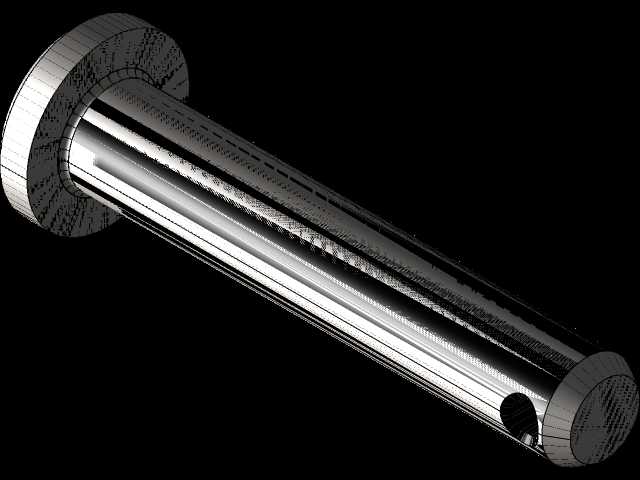

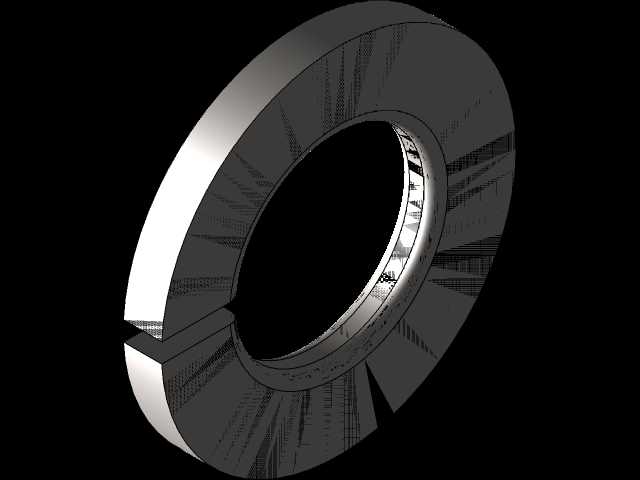

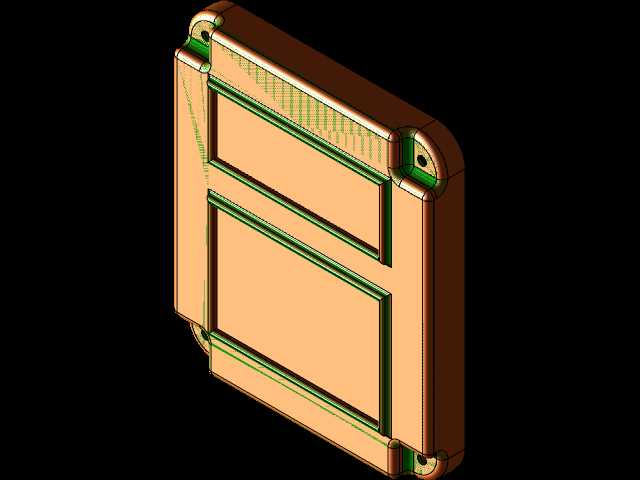

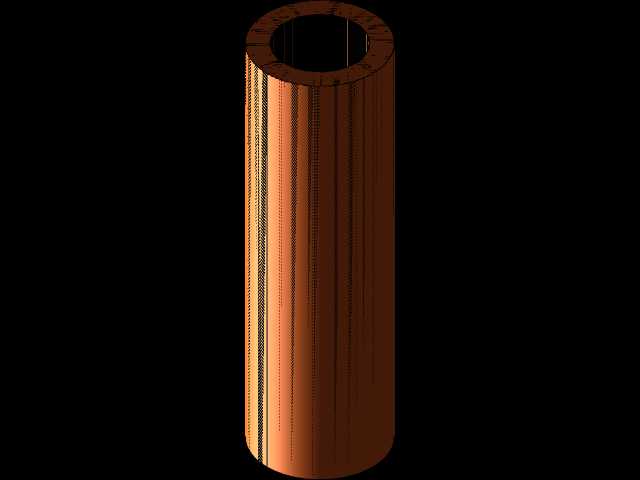

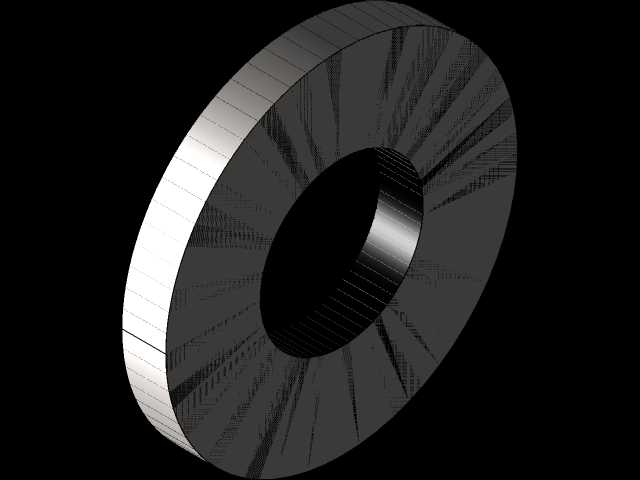

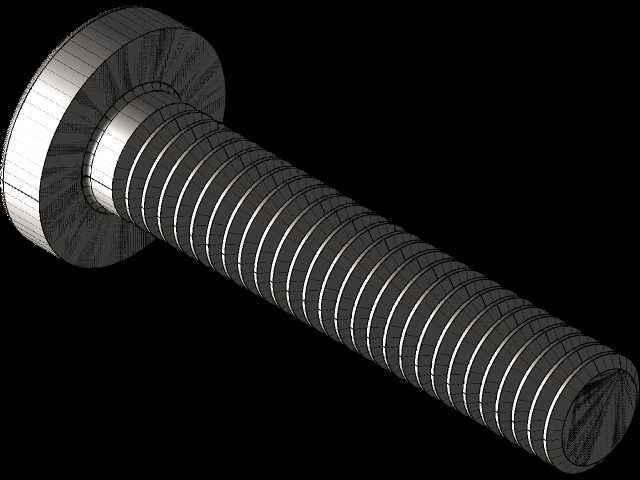

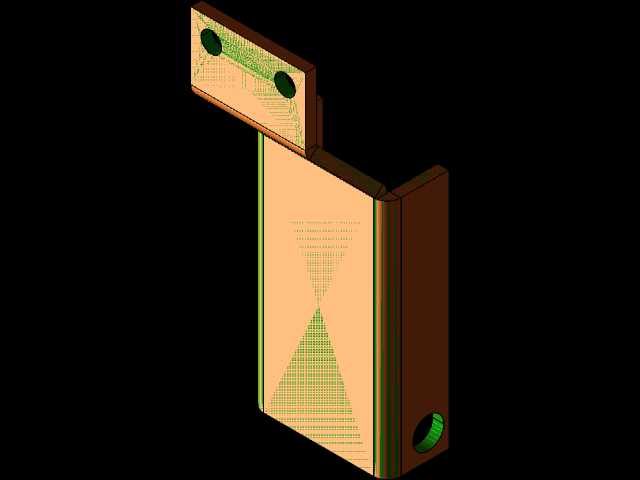

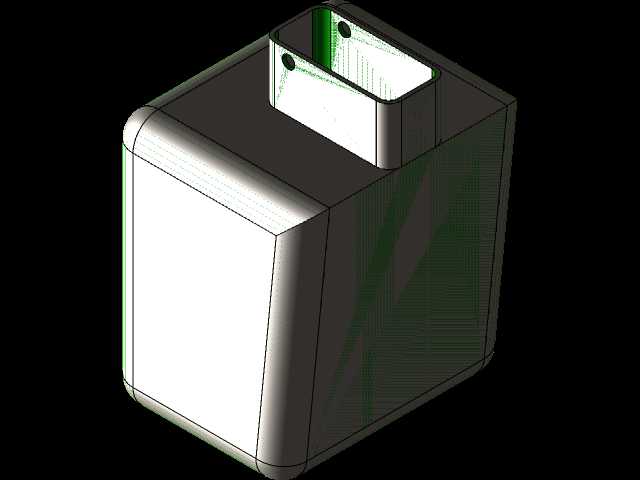

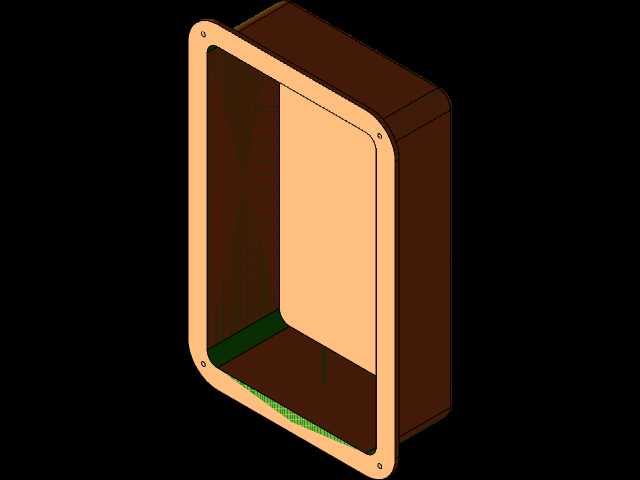

　　结构建模过程中，所有焊接件都拆分出单独的零件实体：底座的法兰板、筋板、柱身筒节、臂架的弦杆、腹杆、轨道压板、回转座的连接板都逐一建模，装配时还原真实的焊接拼接位置，方便后续导出工程图时直接标注焊缝尺寸、下料尺寸。受力层面重点校核三个危险截面：一是立柱根部与底座连接的环焊缝位置，承受全部吊重带来的倾覆弯矩与柱身自重；二是臂架与立柱连接的根部铰接位置，承受臂架全伸时的最大弯矩；三是臂架下弦轨道的腹板位置，承受葫芦轮压带来的局部挤压，这三处位置在模型里都对应加厚了板厚、增加了加强筋，避免长期满载作业出现结构变形。

　　现场布局时还要注意臂架回转范围内不能有高度低于臂架下沿的固定障碍物，设备安装完成后需要先做空载回转、升降试运行，再做额定载荷的静载、动载测试，确认臂架下挠量在允许范围内、回转动作无卡滞、制动器止停可靠之后才能投入工位使用。这类旋臂吊相比大型行车，安装门槛低、工位适配性强，不需要在厂房立柱顶部架设承重梁，只要地面满足承重要求即可独立部署，非常适合分散机台的辅助吊装作业。
