粉末系统铁粉吸附格栅磁吸装置

　　这套格栅式磁吸结构主要面向粉末输送、筛分、配料和回收环节中的铁杂清理需求，常见于金属粉末生产线、粉料仓下料口、振动筛进料段以及气力输送管道末端。设备运行时，粉末物料从格栅上方或侧方通过，混杂在粉料中的细小铁屑、氧化皮、磨损颗粒会被强磁单元捕获，从而降低后续筛分、混料和成型工序受到金属杂质干扰的风险。

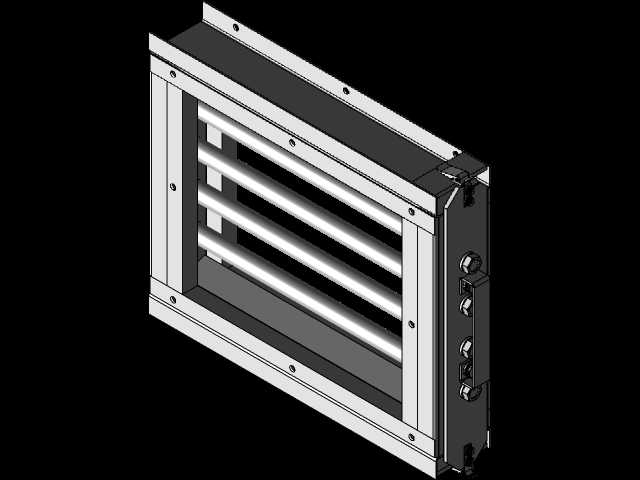

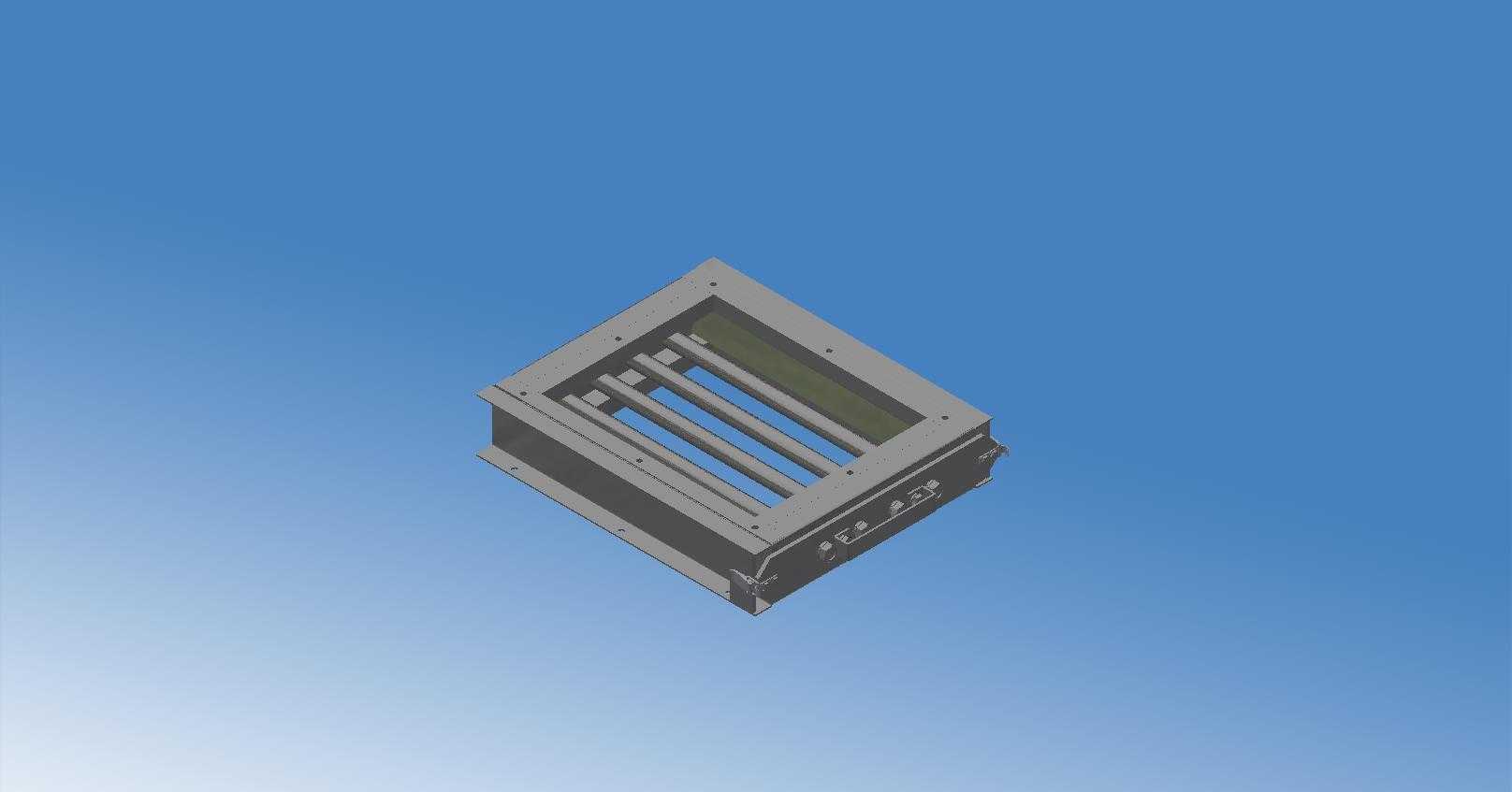

　　从结构布置上看，装置采用框体加平行磁棒的组合形式，外部为矩形安装框架，内部多根磁吸杆件按等间距排列，形成稳定的格栅通道。粉料下落时不会被整体封闭阻挡，而是在磁棒之间分散穿过，既保留足够的通流面积，又让物料尽可能贴近磁场作用区。相比单块平板磁吸结构，这种格栅排布能够增加物料与磁体的接触概率，尤其适合处理流动性较好、颗粒较细的粉末工况。

　　框架四周设置了连接边和安装孔位，可直接固定在料斗出口、设备法兰面或筛分设备入口。设计时需要重点确认框架外轮廓尺寸与现场开口边界的匹配关系，保证磁格栅放入后不存在明显旁通间隙；若边缘缝隙过大，粉料可能未经磁棒区域直接通过，除铁效果会明显下降。框架高度方向则要兼顾磁棒长度、清理空间和上下设备间距，避免安装后与料斗斜面、检修门或输送管道发生干涉。

　　磁棒表面采用光滑耐磨的外包结构，便于在停机后清理吸附的铁粉。实际使用中，铁磁性杂质会沿磁棒表面呈条状堆积，当堆积层增厚到一定程度时，需要将格栅抽出或打开检修位进行人工清除。结构设计上将磁棒端部与框架可靠固定，能够减少粉料冲击造成的松动，同时保证多次清理后杆件间距不变。对于需要频繁拆洗的工位，框架上的定位面和紧固件应尽量布置在操作侧，以缩短维护时间。

　　在物料通过路径上，格栅并非单纯承担磁吸功能，也对粉流具有一定匀化作用。粉末从料仓落下时容易形成局部料柱，经过平行磁棒后会被分割成多股薄层流，物料断面分布更加均匀，这对于后续筛分和定量给料较为有利。若现场粉料存在轻微架桥倾向，还可结合格栅间距调整落料通道宽度，但间距过小会增加阻力和堵料风险，设计时需要在除铁效率与通流能力之间取得平衡。

　　建模过程中，矩形外框、磁棒、端部封板、安装孔和加强边都需要按装配关系分层表达。外框承担安装和定位作用，板厚与折边尺寸应满足承重及粉料摩擦要求；磁棒属于核心工作部件，其中心距、有效磁吸长度和端部固定方式直接影响捕获范围；底部和侧部的连接结构则要考虑与上下游设备的对接。对于工程出图，还应标注框架开口尺寸、总高度、孔位中心距、磁棒直径及棒间净距，便于加工核对和现场替换。

　　选型时不能只关注磁吸能力，还要结合粉末性质判断结构形式。干燥、松散、无黏性的铁粉混合物料适合采用开放式格栅；若粉料湿度较高或含有纤维杂质，则需要加大棒间距并预留清理空间。设备在粉末系统中属于结构简单但作用关键的辅机部件，合理的磁路布置和安装边界设计，可以在不大幅改变原有生产线的前提下，提高粉料纯度并保护后段设备。
