一吨级螺带式干粉混合搅拌轴结构

　　这套结构对应一吨处理量级的卧式干粉混合设备核心工作部件，采用内外双层螺带配合径向支撑杆的经典排布形式，主要面向粉体干燥工况下的均混作业，在化工粉料、食品添加剂、建材干粉、医药辅料等需要将多种比重接近、粒径差异不大的固态颗粒充分掺混的生产场景中广泛使用。

　　从现场安装边界来看，该搅拌轴整体沿卧式混合筒体的轴向贯穿布置，轴端预留标准法兰连接位，可直接与减速机组的输出端对接，轴身两端的支撑轴颈匹配筒体外置的轴承座组件，安装时需要保证轴的径向跳动控制在允许范围内，避免螺带外缘与筒体内壁发生刮蹭。螺带的外边缘与筒体内壁之间预留均匀的微量间隙，既可以在转动过程中带动贴壁滞留的粉料参与整体循环，又不会出现硬摩擦干涉。

　　结构设计上，外层大螺距螺带负责将筒体内的粉料沿轴向从一端持续推送至另一端，内层反向小直径螺带则带动中心区域的粉料做反向轴向流动，两者配合形成完整的轴向大循环，同时径向布置的支撑横撑会在回转过程中对局部粉团产生剪切、翻动作用，打破粉体可能出现的搭桥、结团现象，让不同组分的粉料在径向和轴向两个维度都能实现充分置换。相比普通桨叶式搅拌，这种螺带结构的推送行程更长，对流动性一般的干粉物料适配性更好，混合过程中不会出现局部物料长期滞留的死区，也能避免高速搅拌带来的粉体升温、颗粒破碎问题，适配干燥后需要温和均混的工艺要求。

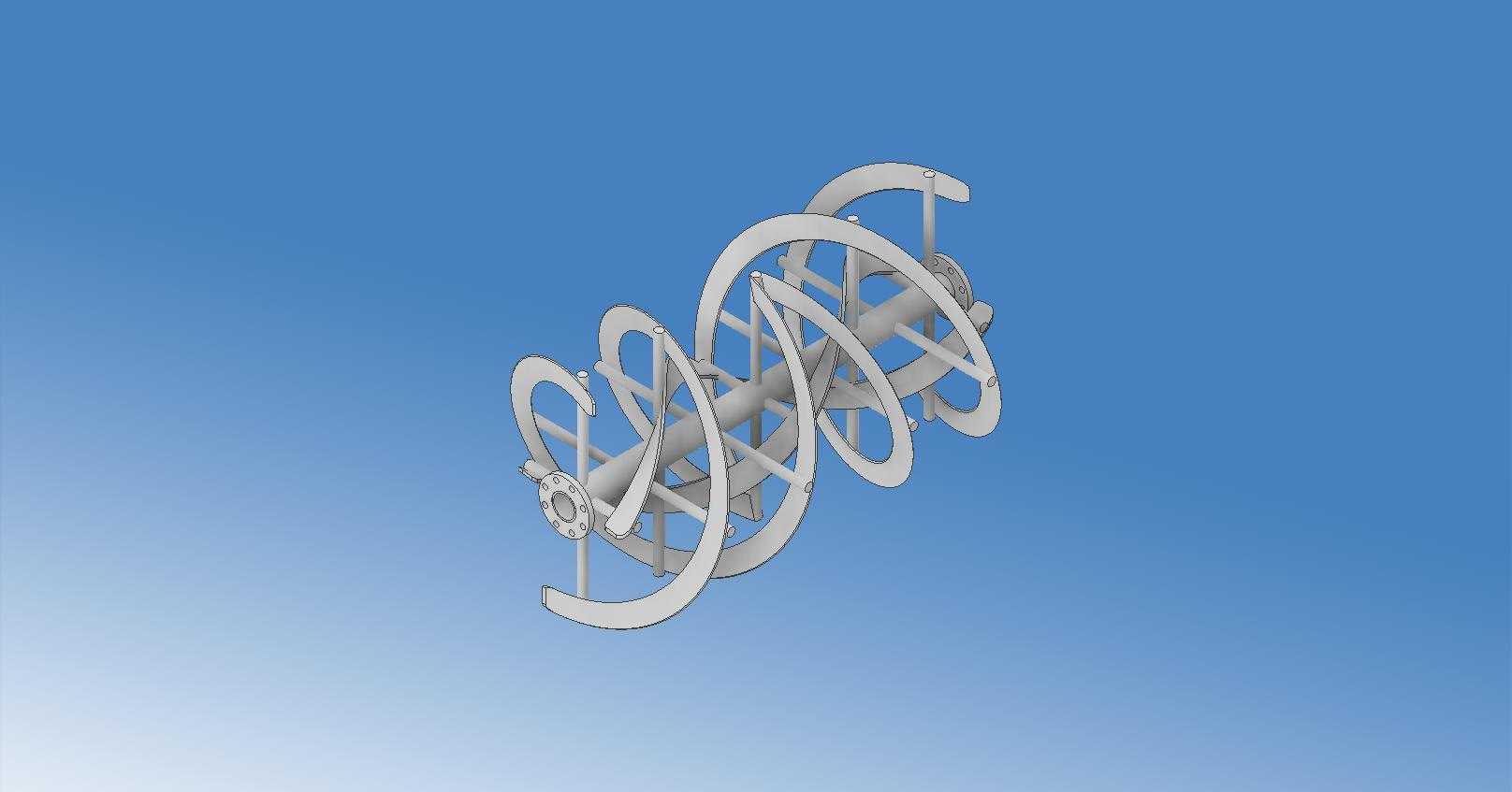

　　建模过程中需要重点核对几处装配关系：首先是螺带的螺旋升角与导程参数，要保证内外螺带的输送量匹配，避免出现轴向物料推送速率不均导致的积料；其次是所有支撑杆与主轴、螺带的连接位置都做了贴合焊接的结构处理，三维建模时需要还原各杆件的相贯线形态，避免出现干涉缝隙；轴端的连接法兰预留了均匀分布的螺栓孔位，和驱动端法兰的孔位、止口尺寸完全对应，方便现场拆装维护。主轴整体采用厚壁无缝钢管加工成型，在保证整体刚性的前提下降低回转部件的自重，减少长轴运行时的挠曲变形，螺带和支撑件均采用不锈钢板材折弯成型，表面平整无死角，清理残留物料时非常方便，也符合干粉生产场景的卫生要求。

　　在实际选型适配时，该搅拌轴的长度、螺带外径完全匹配一吨级卧式混合筒的内部容积，回转直径贴合筒体的U型或圆形内腔轮廓，安装时不需要额外改动筒体的端板开孔和支撑位，整体动平衡特性良好，在常规搅拌转速下运行平稳，没有明显的偏载振动。针对容易出现团聚的粉体工况，横撑的排布位置特意错开了螺带的主输送面，不会阻碍物料的轴向流动，同时可以在转动中对粉团产生适度的打散作用，进一步提升混合均匀度。整个结构没有复杂的异形曲面，加工工艺性好，螺带可以通过板材卷制后焊接到支撑件上，制造成本可控，后期如果出现局部磨损，也可以单独更换对应的螺带段，维护难度低。
