炸鸡店商用排烟集气罩管路系统

　　这套结构对应的是一家炸鸡餐厅后厨的局部排烟集气装置，核心任务是把油炸工位上方升腾的油烟、热气在扩散到操作区之前就近捕集，再经竖向管路引向后续净化与排放环节。做餐饮后厨通风的人都清楚，炸鸡、煎炸这类工位产烟集中、瞬时油雾量大，靠全屋换气根本压不住，必须在污染源正上方设置有效捕集面，这也是整个模型把集烟罩布置在低位、正对产烟区域的原因。

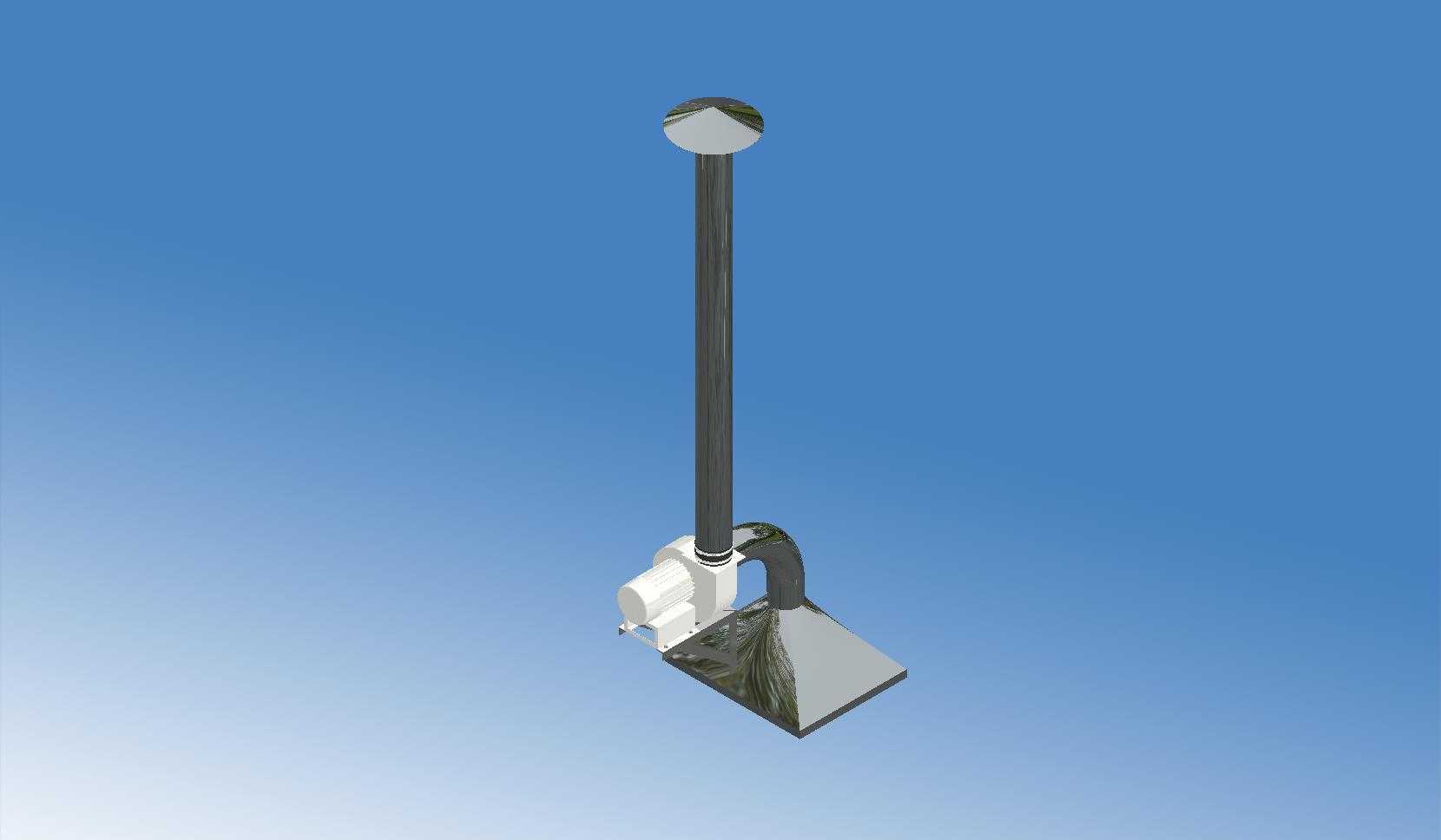

　　从结构组成看，装置自下而上分为集烟罩、弯管转接、风机动力段、竖直立管和顶部固定端几部分。底部集烟罩采用近似方形的敞口罩体，罩口面积铺开，正对炸锅操作面，目的是在油烟上升路径上形成足够的捕集覆盖面。罩体边缘做了收拢过渡，把敞开罩口汇集的气流导向侧面的出风口，这种渐缩形态能避免罩内出现涡流死区，让含油烟气顺畅进入管路。罩体上方接一段90度弯头，把水平方向的集气流转成竖直向上，弯头曲率处理得比较平缓，减少气流转向时的局部阻力——油烟管路里阻力一大，风量就掉，捕集效果立刻受影响，所以弯头、变径这些细节在建模时都不能随意拉直。

　　动力段布置在立管下部、弯头之后，是整套系统的气流来源。把风机放在这个位置有实际考虑：含油烟气先经集烟罩和弯管收集，再由风机加压推送，沿竖管向上输送，风机出口对接长直立管，气流方向单一、管路顺直，有利于稳定风压。立管为细长圆管，一路延伸到顶部，顶端是圆形固定盘，用于与建筑顶面或预留吊装基础连接固定。这个顶盘承担整个悬挂系统的承重，安装时需要核对顶面是混凝土结构还是轻钢龙骨，荷载点必须落在可靠结构上，毕竟整套罩体、风机和管内积油都有一定重量，单点吊挂的锚固方式要按实际重量复核。

　　安装边界上，竖向立管决定了设备对层高的占用，从顶部固定盘一直垂到操作位上方，布置时要先确认厨房净高，保证集烟罩下缘距地面、距炸锅台面留有合理高度：罩口太低会妨碍操作、磕碰厨师，太高则捕集风速衰减、油烟容易逃逸。水平方向上，集烟罩的方形投影要完全覆盖炸锅产烟面，罩口边缘相对锅体留出适当外扩量，才能把横向飘散的油雾也兜住。风机侧面带有接线与检修空间，建模时这块外凸的机体不能贴墙，要预留接线盒操作和后期拆检叶轮、清理油垢的位置。

　　设计思路上，这套装置走的是“就近捕集、短路径上排”的路子。煎炸油烟温度高、夹带油滴，管路越短、转向越少，油雾在管内沉积的机会就越少，后期清洗负担也轻。竖直立管同时充当了排放通道，含油气流在管内上行，部分油滴会附着在管壁，因此实际工程中竖管上通常会预留清洁口或在低位设集油结构，三维布局时这些检修点位的可达性需要一并考虑。集烟罩选用敞口大面而非窄口抽风，是因为炸鸡产烟面宽、油烟上升时受人员走动和补风气流扰动大，大罩口能提供更宽容的捕集范围，对现场操作的容错率更高。

　　从建模角度看，整个系统几何关系清晰：方形罩体与圆形风管之间通过弯头和过渡段衔接，风机作为独立部件串接在管路中，顶部圆盘提供安装约束。结构工程师在复现这类装置时，重点不在复杂曲面，而在各段中心线的对位——罩体出风口、弯头、风机进出口、竖管必须同轴顺接，任何错位都会在法兰连接处产生附加应力，也会破坏气流流场。罩体与管路的连接、风机与风管的对接都属于需要重点校核的接口，现场往往通过法兰或抱箍固定，并在吊装到位后做密封处理，防止油烟从接口缝隙泄漏回厨房。

　　应用场景上，这类集气排烟系统不只用于炸鸡店，凡是产生局部油烟、油雾或热烟气的商用后厨工位，比如中式爆炒、油炸、烧烤档口，都能看到同样的布局逻辑：污染源上方设罩、管路引风、动力加压、高位排放。区别只在罩口尺寸随产烟设备大小调整、风机风量随罩口面积和捕集风速匹配。做选型时，罩口周长、罩口距污染源高度、管路长度与弯头数量都会影响所需风量，三维模型把这些空间关系直观摆出来，便于在厨房布局阶段就核对设备与梁下净高、与周边灶台和墙体的干涉，避免到场安装才发现立管穿不过吊顶、风机打不开检修盖这类现场问题。

　　整机外形上，细长竖管与底部宽罩形成明显的上窄下宽姿态，顶部圆盘是唯一与建筑结构的固定界面，属于典型的悬挂式局部排风设备。布置时还要兼顾补风：大量油烟被抽走后，厨房需要有序补入新风，否则罩口捕集风速会因负压不足而下降，这部分虽不在模型几何里，却是整套排烟系统能否真正起效的配套条件。
