车间燃烧系统分支排烟集气管路

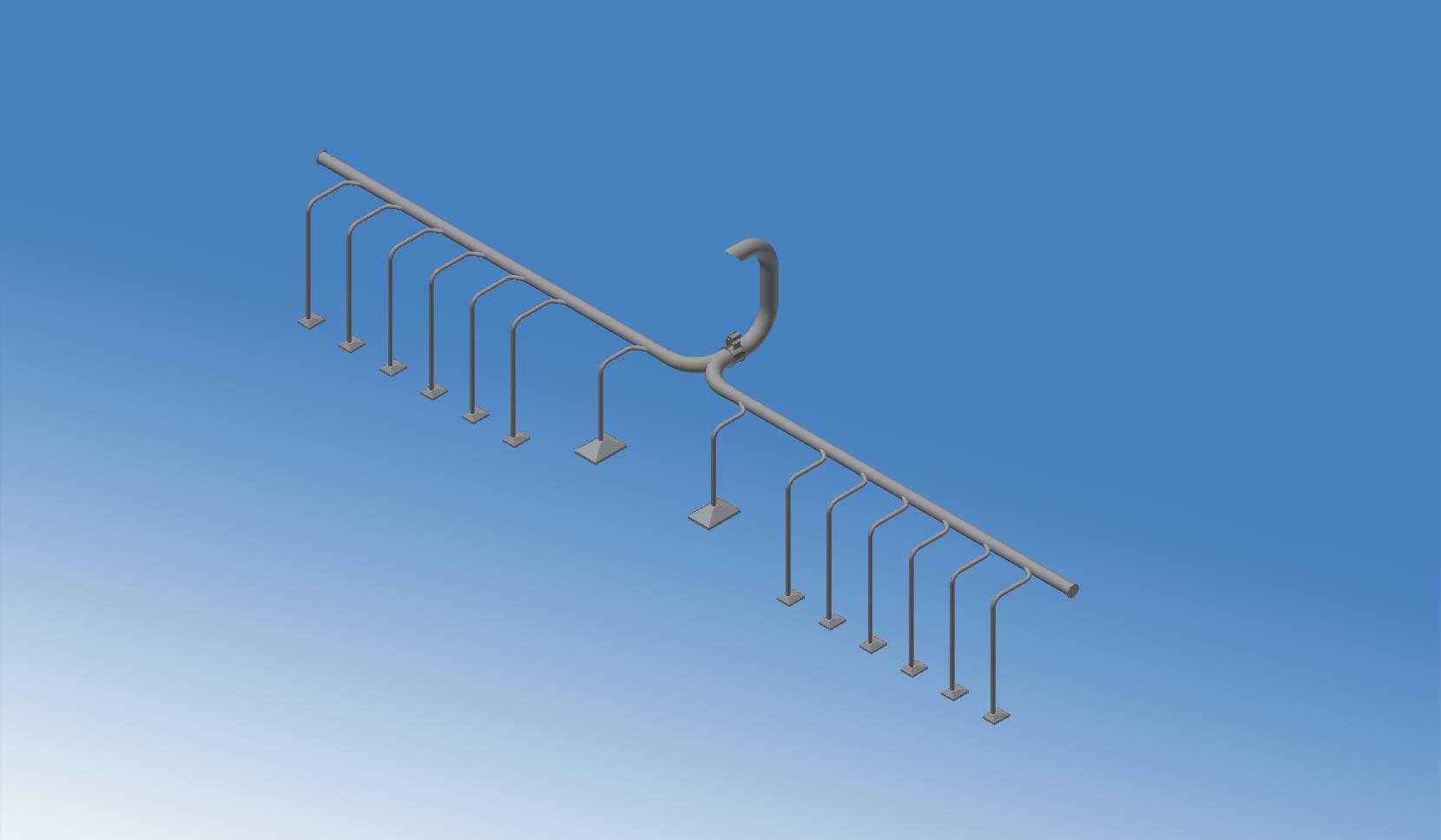

　　这套分支式排烟管路，主要布置在存在固定燃烧工位、持续产生工艺烟雾的生产车间内，承担各产烟点位的烟气捕集与集中输送任务。整套管路沿车间产烟设备的排布走向架设，主干管采用长距离直线敷设的方式，顺着工位排列方向延伸，在主干管对应每一个产烟工位的位置，引出垂直向下的支管，支管末端设置方形固定集气罩，集气罩正对下方燃烧产烟区域，能够在烟雾扩散前就将其捕集进入管路系统，避免烟气在车间作业区域弥散，影响工位操作环境与人员职业健康。管路的进气端设置弯转的对接接口，可直接对接后端的烟气引风与净化处理单元，整套管路依靠多根垂直落地的支撑立柱固定，立柱底部带有方形安装固定板，可通过膨胀螺栓直接固定在车间地面的预设点位上，不需要额外搭建架空管廊，

　　适配多数老旧车间改造、新建产线配套排烟系统的安装需求。从结构设计逻辑来看，整套管路的支管间距完全匹配车间标准工位的排布间隔，每一个集气罩的水平位置刚好对应下方燃烧设备的烟气上升路径，垂直支管的长度根据车间架设高度与产烟点的竖向距离匹配，保证集气罩口距离产烟面的高度处于合理捕集区间，既不会因为距离过远导致捕集风速不足、烟气逃逸，也不会因为罩口过低干涉工位的正常操作、工件吊装与设备维护。主干管在两路工位排布的转角位置采用平滑弯管过渡，避免直角弯头造成的管路局部阻力陡增，让各支管汇入的烟气能够顺畅流向总出口，减少风路涡流造成的压损，降低后端引风设备的动力负载。在现场安装边界层面，落地支撑立柱的排布位置避开了车间的人行通道、

　　物料转运路线与设备操作开门区域，立柱底部的固定板尺寸预留了足够的螺栓安装空间，地面基础只需要满足普通承重要求即可完成固定，不需要做特殊的预埋加固。主干管的架设高度处于车间设备上方的空闲空间，不会干扰下方桥式起重机、叉车的正常通行，垂直支管沿工位侧方排布，不占用工位的正面操作空间。管路整体采用等径主干管搭配等距支管的布局形式，靠近总出口端的支管与远离出口端的支管，通过管路沿程阻力的自然分配配合后端引风的风压调节，能够保证每个集气罩口都获得均匀的捕集风速，不会出现远端工位吸力不足、近端工位风速过大的问题。在实际应用场景中，这类管路常配套在小件热处理工位、燃气加热加工工位、小型焚烧试验工位、焊接固定工位等持续产生燃烧烟雾的产线区域，

　　所有产烟点的烟气通过支管汇入主干管后，统一输送到后续的除尘、废气净化设备，处理达标后再对外排放。建模过程中对管路的每一段弯管、支管对接节点、支撑立柱的安装面、集气罩的法兰边都做了完整的结构还原，管路段的对接位置保留了实际焊接或法兰连接的装配余量，支撑立柱与主干管的连接位置做了贴合的承托结构，没有出现结构干涉，整套模型的空间排布完全参照真实车间的工位布局逻辑，可直接用于排烟系统的方案布局校验、管路走向干涉检查、安装物料统计与风路走向演示，结构设计人员可以直接在该模型基础上调整支管间距、管路长度、支撑位置，适配不同车间跨度、不同工位数量的排烟系统设计需求，也可以在管路内部增设风阀调节结构，实现单工位的风量独立控制，在部分工位停机时关闭对应支管的风路，进一步降低系统运行的能耗。
