剖分式滑动轴承座支撑结构

　　这类对开式滑动轴承座在中小型传动设备里承担旋转轴的径向支承任务，常见于带式输送机驱动端、低速搅拌装置、农用脱粒机主轴以及轻工输送线的从动辊支撑位置，和滚动轴承座相比，剖分结构不需要在装配时把轴从端部整体穿入，现场检修更换轴瓦时只需松开上盖连接螺栓即可开盖维护，对于长轴、多支点排布的传动轴系来说拆装工作量会明显降低。

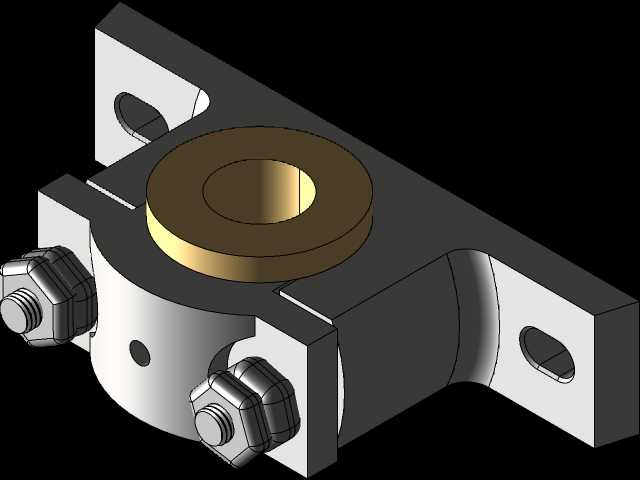

　　从实际装配边界来看，底座采用长方形平板结构，两侧开设长圆形安装孔，安装孔的长轴方向沿轴承座横向布置，允许装配时沿孔位方向微调中心距，补偿机架焊接或者型材拼接带来的孔位偏差；底座底面为全平面接触，安装时需要和机架支撑面贴合，若支撑面存在焊接凸起或者平面度超差，需要提前打磨或者加调整垫片，避免轴承座紧固后底座产生翘曲，导致轴瓦孔同轴度偏移。底座的安装孔间距、底板厚度以及整体高度需要和传动轴的中心高匹配，选型时首先确认轴系中心高是否落在轴承座支承孔中心到安装底面的尺寸范围内，再核对底板长度和机架支撑梁的可用安装空间，避免螺栓紧固时和机架侧边发生干涉。

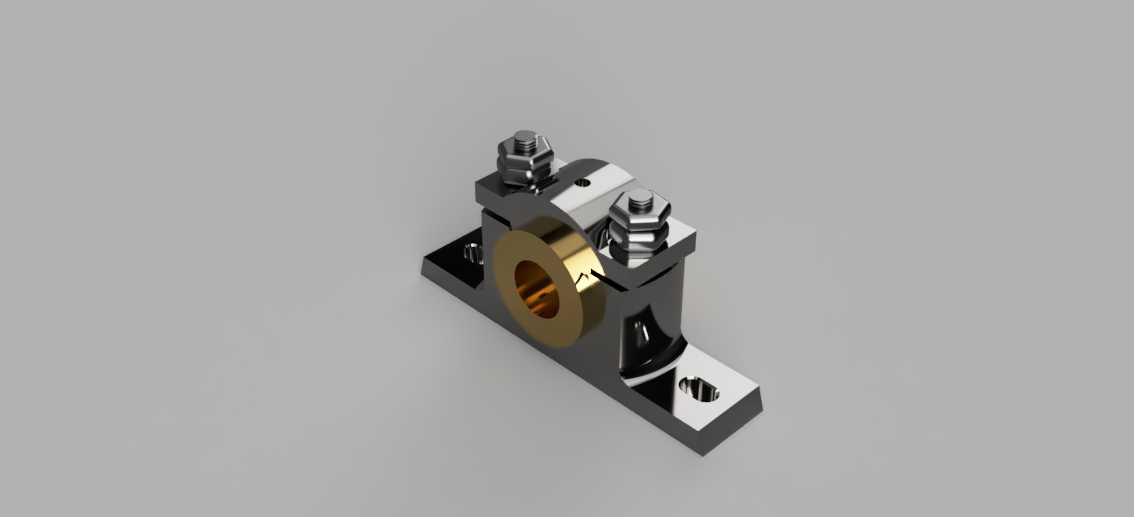

　　支承部分采用上下剖分的轴瓦容纳腔，内部装配铜质轴瓦，轴瓦内孔和旋转轴轴颈形成滑动摩擦副，铜合金材质的轴瓦具备较好的嵌藏性和减摩性能，在低速、重载或者存在轻微冲击载荷的工况下，能够容纳润滑油膜，即使短时供油不足也不容易出现轴颈抱死的问题。上下轴瓦的剖分面和轴承座盖、座体的结合面完全对齐，装配时结合面需要保持清洁，不允许残留铁屑或者密封垫片碎屑，防止合盖后轴瓦内孔出现错位，造成轴颈局部偏磨。

　　上盖和座体之间通过两组螺栓紧固件锁紧，螺栓两侧搭配六角螺母，拧紧时需要按照对角交替的顺序分步紧固，保证两侧压紧力均匀，避免单侧压紧力过大导致轴瓦孔变成椭圆，运行时出现局部发热。轴承座顶部开设的油孔用于加注润滑脂或者润滑油，润滑油进入轴瓦内孔的油槽后，随轴旋转均匀分布在摩擦表面，部分工况下也可以在油孔位置加装油杯，实现间歇补脂。

　　建模过程中首先绘制底座平板轮廓，拉伸生成底板实体后切除两侧安装长孔，再向上拉伸座体的下半支承腔体，保证支承孔中心到底面的高度尺寸和设计中心高一致；之后绘制上盖实体，按照剖分面分割上下腔体，在腔体内部切除轴瓦容纳空间，单独建立铜轴瓦零件，轴瓦外径和座体孔采用过渡配合，内孔预留和轴颈的配合间隙。两侧的连接螺栓、螺母分别建立标准件实体，按照装配关系对齐螺栓过孔和螺纹孔位置，螺栓露出螺母的长度保留2到3个螺距，符合机械装配的常规设计规范。

　　结构设计上需要重点关注几处干涉风险：一是轴瓦轴向宽度要小于座体腔体的轴向间距，保证轴瓦装入后不会突出座体端面；二是上盖螺栓的顶部空间要预留扳手操作距离，设备布局时不能在螺栓正上方布置其他管线或者结构件；三是轴穿过轴承座之后，轴肩和轴瓦端面要保留少量轴向间隙，补偿轴运行时的热伸长，避免轴向顶死。在多轴承支撑的长轴系中，还要校核各轴承座的中心高一致性，安装时通过垫片调整各支点高度，保证轴转动时各轴瓦受力均匀，避免个别支点过载出现异常磨损。

　　该类轴承座的承载能力主要由轴瓦投影面积、轴瓦材料许用比压以及润滑油膜状态决定，选型时需要根据轴的径向载荷、转速计算轴瓦比压和pv值，确认在铜轴瓦的允许工作范围内；对于粉尘较多的工况，还可以在轴承座两端加装密封端盖，阻挡外部粉尘进入摩擦面，同时防止内部润滑脂外泄，延长轴瓦的维护周期。
