双层可堆叠工业物料承载货架

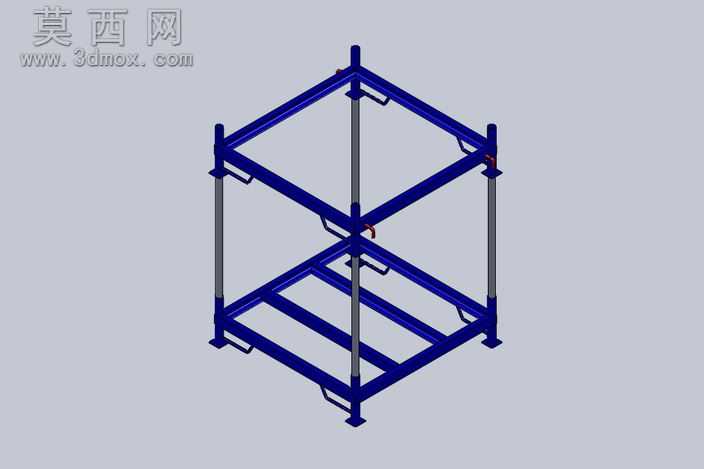

本作品为双层可堆叠式工业物料承载货架，采用SolidWorks进行全参数化三维建模，整体建模过程严格遵循机械设计规范，从骨架草图搭建到单个零件建模再到整体装配，全程保证尺寸参数的关联性与可编辑性，方便后续根据实际仓储需求调整层高、外框尺寸等核心参数。模型渲染阶段采用哑光金属材质模拟真实方管焊接货架的质感，蓝色主体框架赋予醒目的工业防护涂层视觉效果，竖向支撑柱采用银灰色金属材质区分，还原镀锌钢管的真实表面质感，渲染光影采用柔和的工业环境光，清晰呈现框架的结构层次与焊接节点细节，无过度夸张的光影效果，保证模型展示的写实性。结构设计上，整体采用方形钢管作为主框架材质，底部为井字形加强承载底座，多根横向方管平行排布提升底部承托能力，避免大袋物料放置时出现局部凹陷变形；中层与顶层采用边框式结构设计，既减轻整体自重，又能对堆叠的上层货架起到精准定位作用；四根竖向支撑柱上下端设置定位对接结构，保证多层货架堆叠时不会出现滑移偏移，每层框架边角处设置快锁式卡扣结构，堆叠后可快速锁定上下层货架，提升仓储堆垛的稳定性；框架边角处设置吊装与叉运适配结构，方便叉车、行车对货架进行转运作业，底部支撑脚设置方形垫板，增大与地面的接触面积，降低地面压强，避免重载时压损仓储地面。设计思路围绕大袋物料的仓储周转需求展开，兼顾承载能力、堆叠稳定性与转运便捷性，整体结构无冗余设计，所有杆件受力路径清晰，横向杆件与竖向立柱的连接节点采用满焊模拟结构，保证连接强度，模型完整还原了实际生产中的货架结构细节，可直接用于生产参考、仓储方案演示或相关工装设计的参考素材，装配过程无干涉问题，所有配合关系符合实际机械装配逻辑，可直接导出工程图用于生产加工。
