集成TB6600驱动器的MKS控制表壳结构

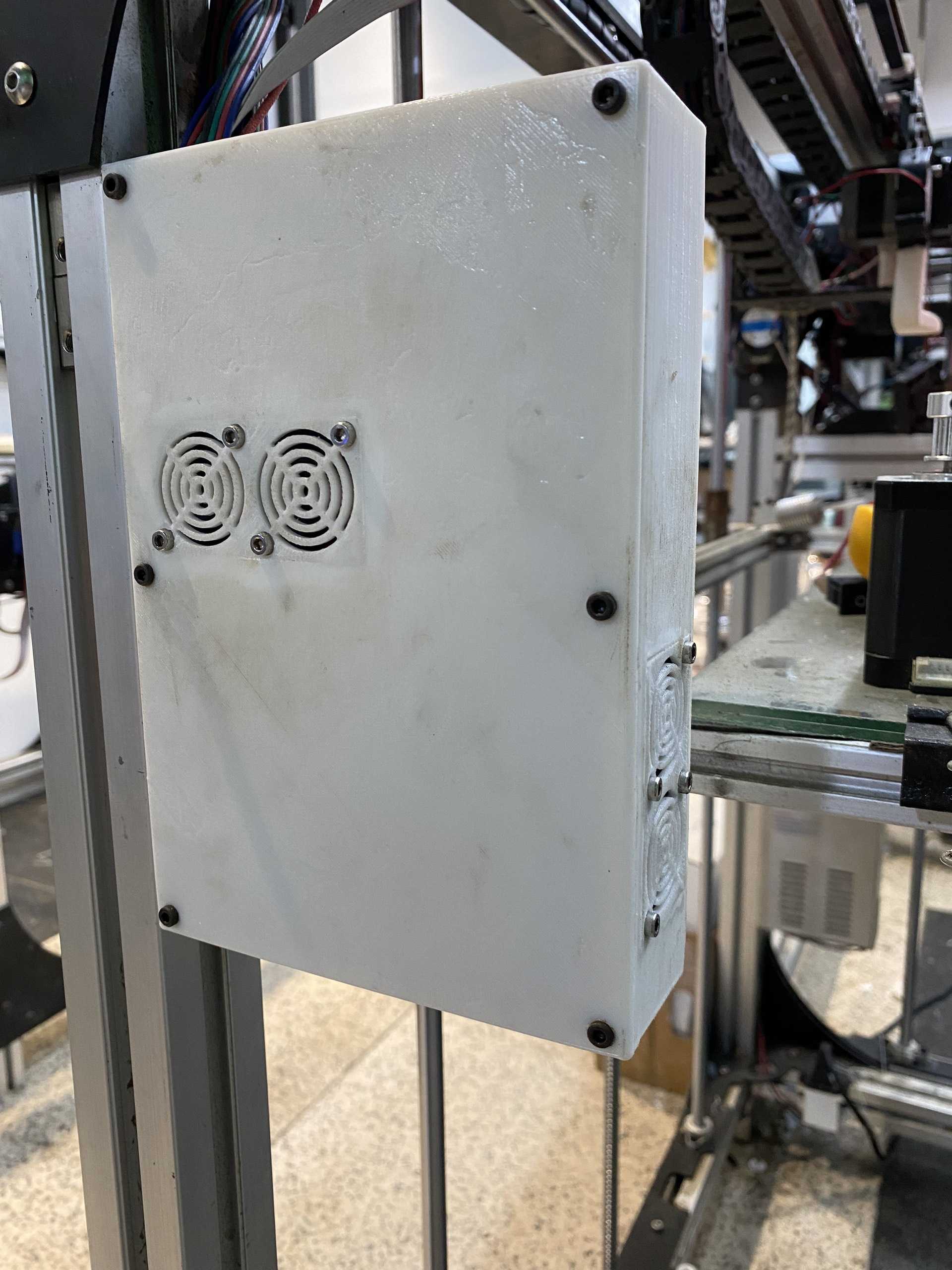

　　这套集成TB6600驱动器的MKS控制表壳，主要面向小型数控设备、桌面级运动控制平台的电控集成场景，常见于DIY数控雕刻机、小型激光切割机、桌面3D打印设备的主控单元封装，也可适配多轴步进驱动的小型自动化工位控制端使用，核心作用是将主控板、步进驱动模块、散热组件统一收纳在封闭壳体内，隔绝车间加工产生的金属碎屑、切削液飞溅以及日常积尘对电路板的侵蚀，同时规整内部走线，避免多轴动力线与信号线混杂产生的信号干扰，提升整套运动控制系统的运行稳定性。从结构设计逻辑来看，壳体采用分体式上下盖结构，下壳作为核心承载基体，内部预留了主控板的定位安装柱，柱位高度经过匹配计算，刚好让PCB板上的电容、接线端子等突出元件与壳底留出3mm以上的安全间隙，

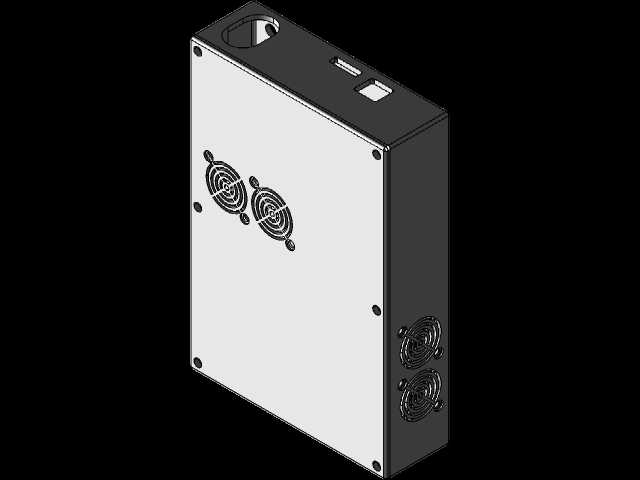

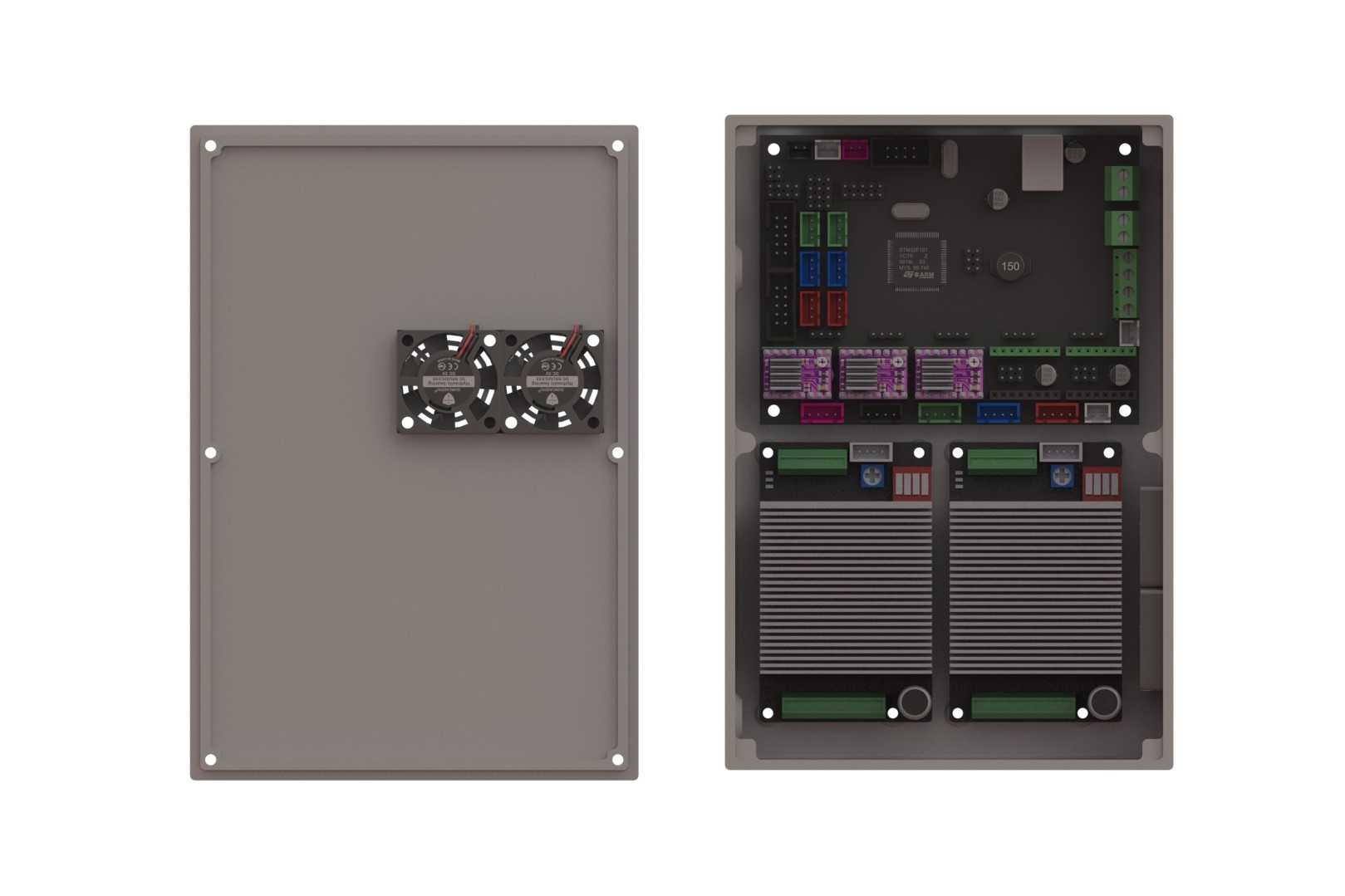

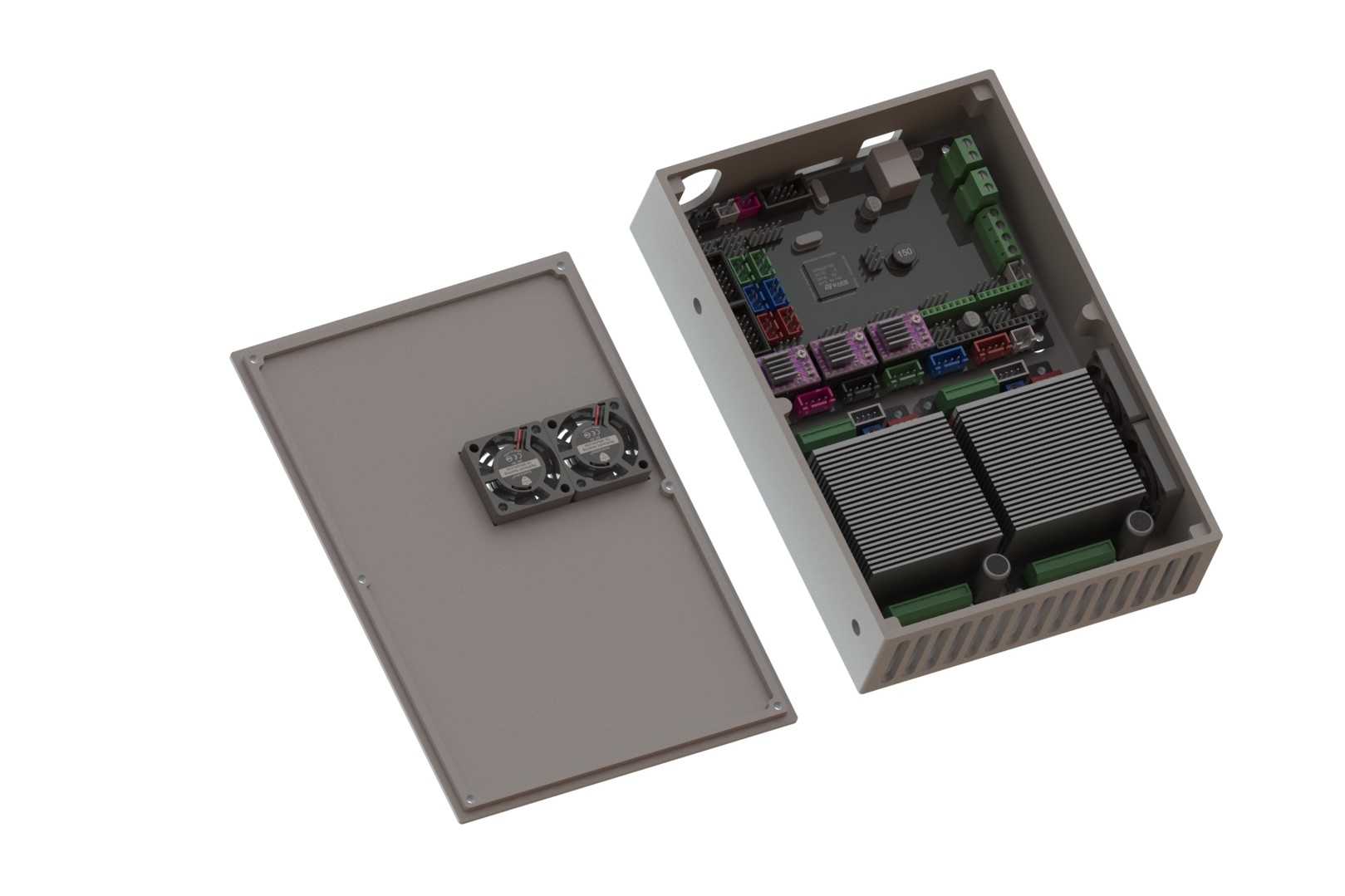

　　避免焊接引脚直接接触壳体造成短路；TB6600驱动器对应的安装区域做了局部下沉设计，既可以让驱动器底部的散热面贴合壳体预设的导热接触区，又能控制整体壳体的高度尺寸，不会因为驱动模块的堆叠造成壳体臃肿。上盖作为防护与散热承载部件，对应内部双散热片的位置预留了双风扇安装位，风扇采用下沉式嵌入安装，通过四颗螺丝直接固定在上盖内侧的安装凸台上，风扇出风方向正对下方驱动模块的散热鳍片，形成直吹式散热风道，当设备长时间高负载运行时，驱动模块产生的热量可以通过鳍片传导，再由风扇主动将热空气从壳体侧边预留的通风栅格排出，避免驱动模块因为过热出现丢步、过流保护的问题。安装边界方面，壳体整体采用矩形布局，四个角做了R5的圆角过渡，既避免锐边划伤安装人员，也能在嵌入式安装时适配设备机架的安装开口，下壳侧边预留了接线端子对应的避让缺口，缺口位置与主控板上的电源接口、步进电机接口、信号通讯接口一一对应，安装完成后所有外接插头可以直接从侧边伸出，不需要额外在壳体上开孔走线；壳体底部预留了四个M4的安装固定孔，孔位间距符合小型电控箱的通用安装尺寸，可以直接固定在设备机架的安装平板上，也可以通过加装L型支架实现壁挂安装。内部走线空间做了分区规划，强电驱动的走线区域与弱电信号的走线区域之间预留了理线凸筋，安装时可以通过扎带将不同类型的线束分别固定在对应的理线位，避免动力线的脉冲信号干扰主控板的通讯信号，同时也方便后期维护时快速排查线路故障。

　　壳体的合盖方式采用四周卡扣加底部螺丝的双重固定，日常维护时只需要拧下底部的两颗固定螺丝就可以翻开上盖，不需要完全拆下所有紧固件，提升后期调试维护的效率；上盖与下壳的贴合面做了一圈0.8mm的止口结构，合盖后可以形成迷宫式密封，能够阻挡大部分飞溅的液体和直径1mm以上的固体碎屑进入壳体内部，适配车间多尘、有少量切削液飞溅的使用场景。散热结构的设计上，除了上盖的主动风扇，下壳对应驱动模块的位置也做了外置的散热鳍片结构，鳍片厚度1.5mm，间距3mm，既保证足够的散热面积，也不会因为鳍片过密容易积尘难以清理；风扇的供电接口直接对应主控板上预留的风扇供电插针位置，安装时不需要额外延长线束，插针位置的预留长度刚好够风扇接线直接插接，

　　减少内部冗余线束。从实际使用的适配性来看，这套壳体的内部空间除了可以容纳标准尺寸的MKS主控板与两块TB6600步进驱动器之外，还预留了小型开关电源模块、急停按钮辅助触点的安装空间，用户可以根据实际设备的轴数需求，调整内部驱动模块的安装数量，多余的空间可以用来放置滤波电容、保险端子等辅助电气元件，不需要额外扩展其他电控盒。壳体的壁厚采用2mm的均匀设计，在保证结构强度的前提下尽可能控制整体重量，安装在移动类运动平台上时不会给设备带来过多的负载负担，同时壁厚均匀的设计也适合采用注塑或者钣金折弯加工，批量生产时的工艺性更好，不容易出现缩痕、折弯变形等加工缺陷。侧边的通风栅格采用向下倾斜的百叶窗结构，通风的同时可以避免上方掉落的碎屑、液体直接进入壳体内部，栅格的开孔宽度控制在2mm以内，能够防止较大的金属碎屑被风扇吸入壳体内，触碰电路板造成短路故障。
