双缸卧式往复式蒸汽动力机组结构

　　这套双缸卧式往复蒸汽动力结构，在小型蒸汽动力应用场景中具备较高的实用参考价值，常见于教学演示装置、小型复古动力设备、微型蒸汽动力试验台的搭建参考，也可作为蒸汽动力原理科普、传统动力结构逆向学习的具象参考载体。从实际用途来看，该结构通过双缸错相位配气，将蒸汽的压力能转化为曲轴的旋转机械能，相比单缸蒸汽动力结构，其动力输出的扭矩波动更小，运转平顺性更优，能够带动小型发电机、微型水泵、教学演示负载等低功率终端设备稳定运转，在需要低速大扭矩输出的小型蒸汽动力场景中适配性较强。

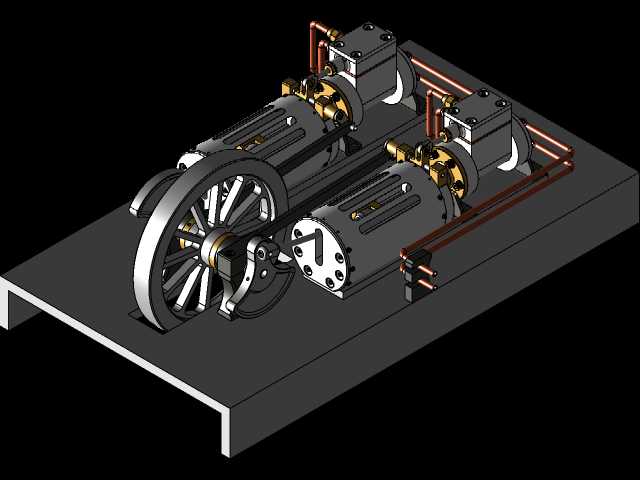

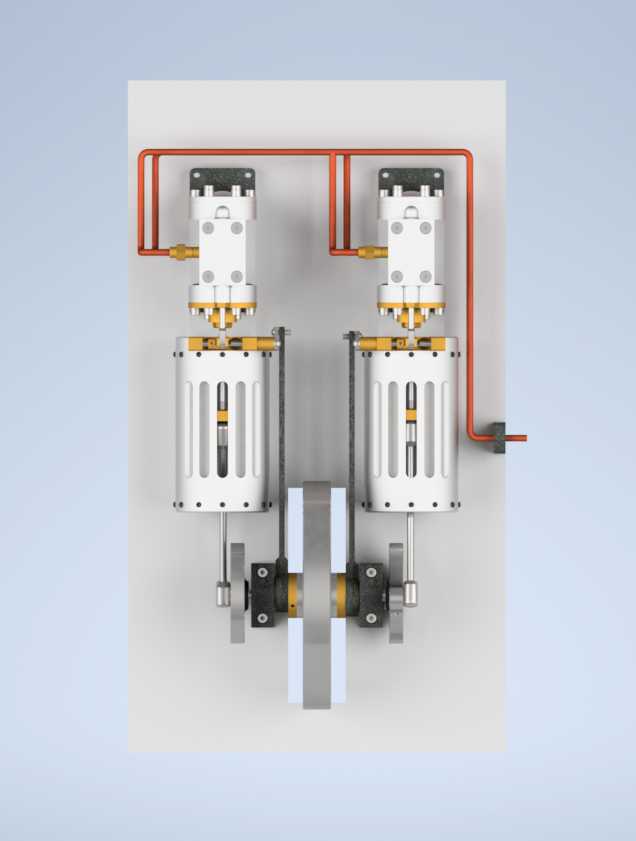

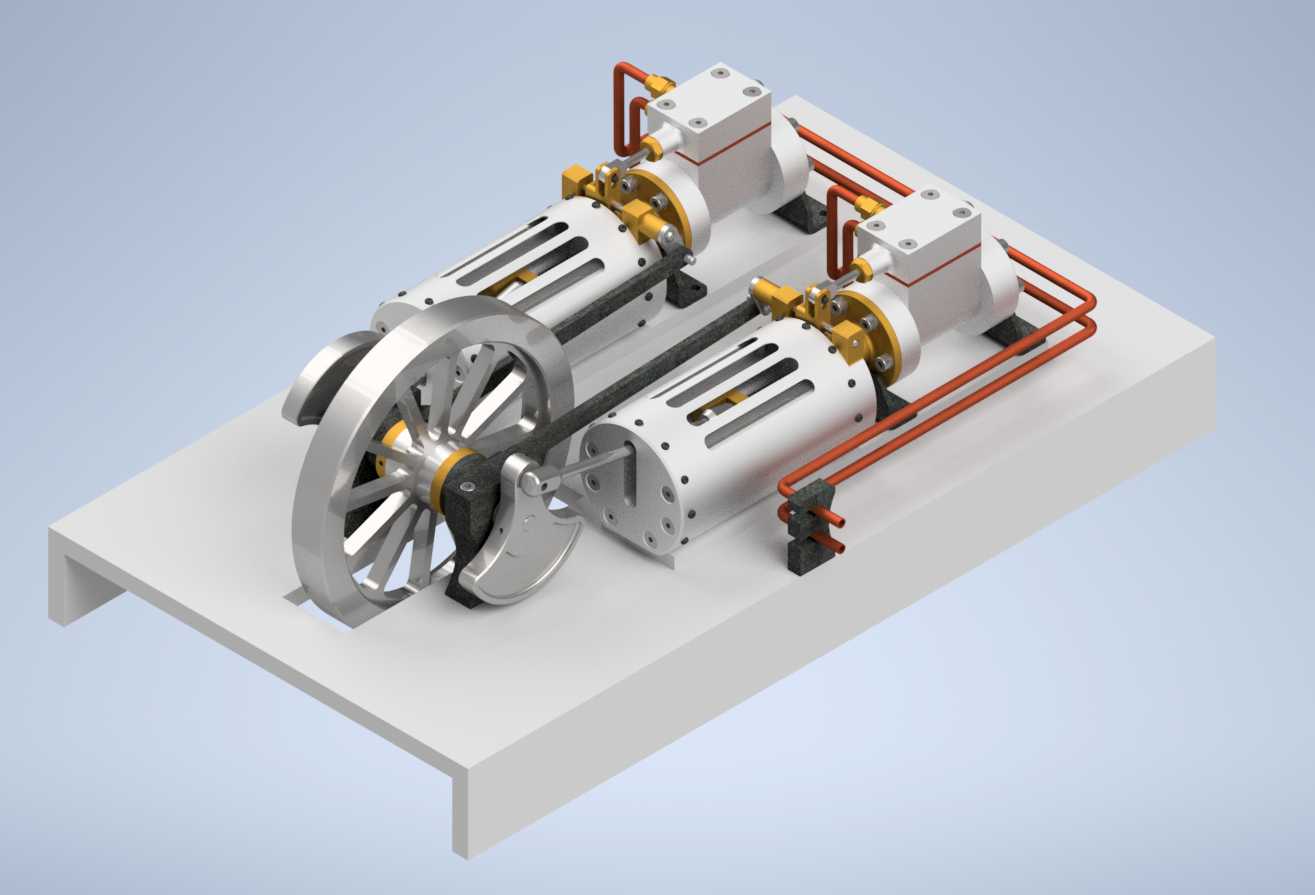

　　从功能特性层面拆解，该结构采用平行卧式双缸布局，两个气缸沿安装底板平行排布，配气机构与气缸本体集成设计，铜质管路负责蒸汽的输入与乏汽的导出，飞轮采用辐条式结构，大直径的飞轮能够储存运转过程中的动能，抵消双缸往复运动产生的惯性冲击，让曲轴输出的转速更稳定。曲轴与连杆的连接采用剖分式轴承结构，能够降低运转过程中的摩擦损耗，同时方便后期的拆解维护；气缸端盖采用螺栓紧固的密封结构，可承受常规低压蒸汽的工作压力，避免蒸汽泄漏造成功率损失。配气滑阀与活塞的运动通过曲轴端的偏心机构联动，能够精准匹配活塞的往复行程，在活塞到达上下止点时完成进汽、排汽的切换，保证蒸汽做功的时序准确，减少无用的蒸汽损耗。

　　设计思路上，该结构优先考虑了运转的稳定性与结构的直观性，将所有动力部件都集成在一块平整的安装底板上，底板预留了充足的安装固定孔位，既可以单独作为动力单元安装在不同的台架上，也可以直接搭配演示台架完成整体装配。双缸的错角设计经过匹配，两个活塞的做功行程相差180度，能够保证曲轴在整周旋转过程中始终有一个气缸处于做功冲程，避免单缸结构存在的死点问题，不需要额外的启动助力装置就能顺利启动运转。管路的走向沿气缸外侧排布，避开了连杆、飞轮等运动部件的运动包络，不会出现运转过程中管路与运动件干涉的问题，同时外露的管路也方便观察蒸汽的通断状态，排查管路堵塞、泄漏等故障时更便捷。气缸外壁设计有散热筋结构，能够在运转过程中带走部分缸体热量，避免缸体温度过高导致润滑失效，延长密封件与运动摩擦副的使用寿命。

　　从外形尺寸与安装边界来看，整套结构的安装底板为矩形平板结构，整体重心落在底板的几何中心附近，安装时只需要保证底板水平固定，就能避免运转过程中出现振动偏移的问题。飞轮的旋转半径是整套结构的最大运动外轮廓，安装时需要在飞轮外侧预留足够的安全间隙，避免周边零部件与旋转的飞轮发生碰撞；气缸的轴向长度决定了整套结构的纵向安装尺寸，两个气缸平行排布的间距经过优化，既不会因为间距过小导致配气机构安装空间不足，也不会因为间距过大造成整体结构臃肿，增加不必要的占地面积。蒸汽输入接口设置在两个气缸的中间位置，进汽管路可以从结构上方或侧方接入，不会与安装面产生干涉，乏汽排出口设置在气缸下部，可直接连接排汽管路将乏汽导出，适配不同台架的管路走向需求。曲轴的输出端延伸至飞轮外侧，可通过联轴器、带轮等结构与负载连接，输出端的轴径尺寸经过匹配，能够传递双缸做功产生的最大扭矩，不会出现轴颈断裂、连接打滑等问题。

　　在结构细节处理上，所有运动摩擦副都预留了润滑注油位置，日常维护时不需要完全拆解结构就能完成润滑保养，降低了长期使用的维护成本。气缸与活塞的配合间隙经过合理设计，既能保证活塞在缸体内顺畅往复运动，又能减少蒸汽从配合间隙处的泄漏量，提升整套动力结构的能量转换效率。紧固件全部采用标准件，在替换维修时不需要定制特殊零件，通用标准件即可满足装配需求，降低了后期的备件成本。
