嵌入式控制设备金属机箱结构设计方案

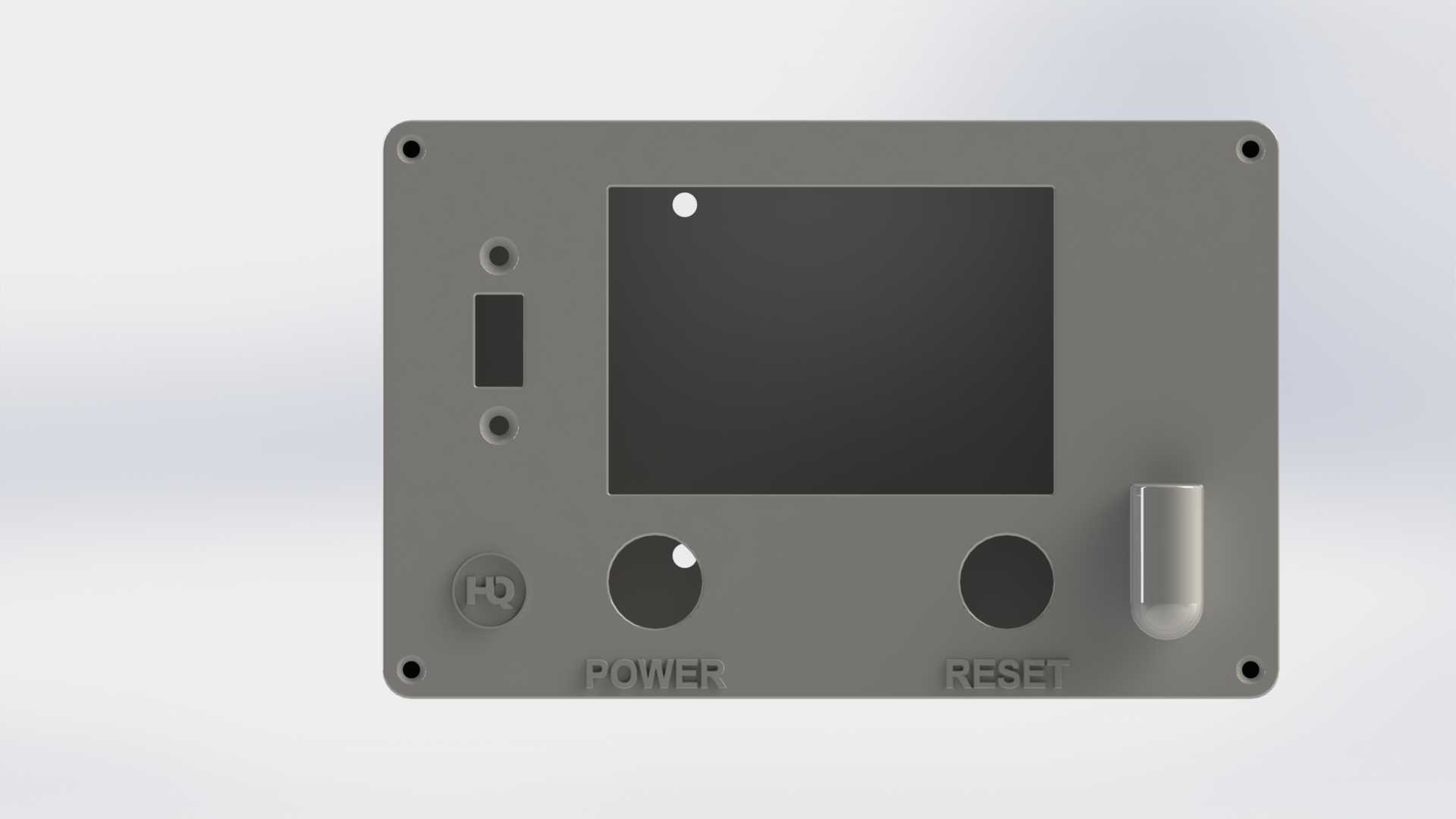

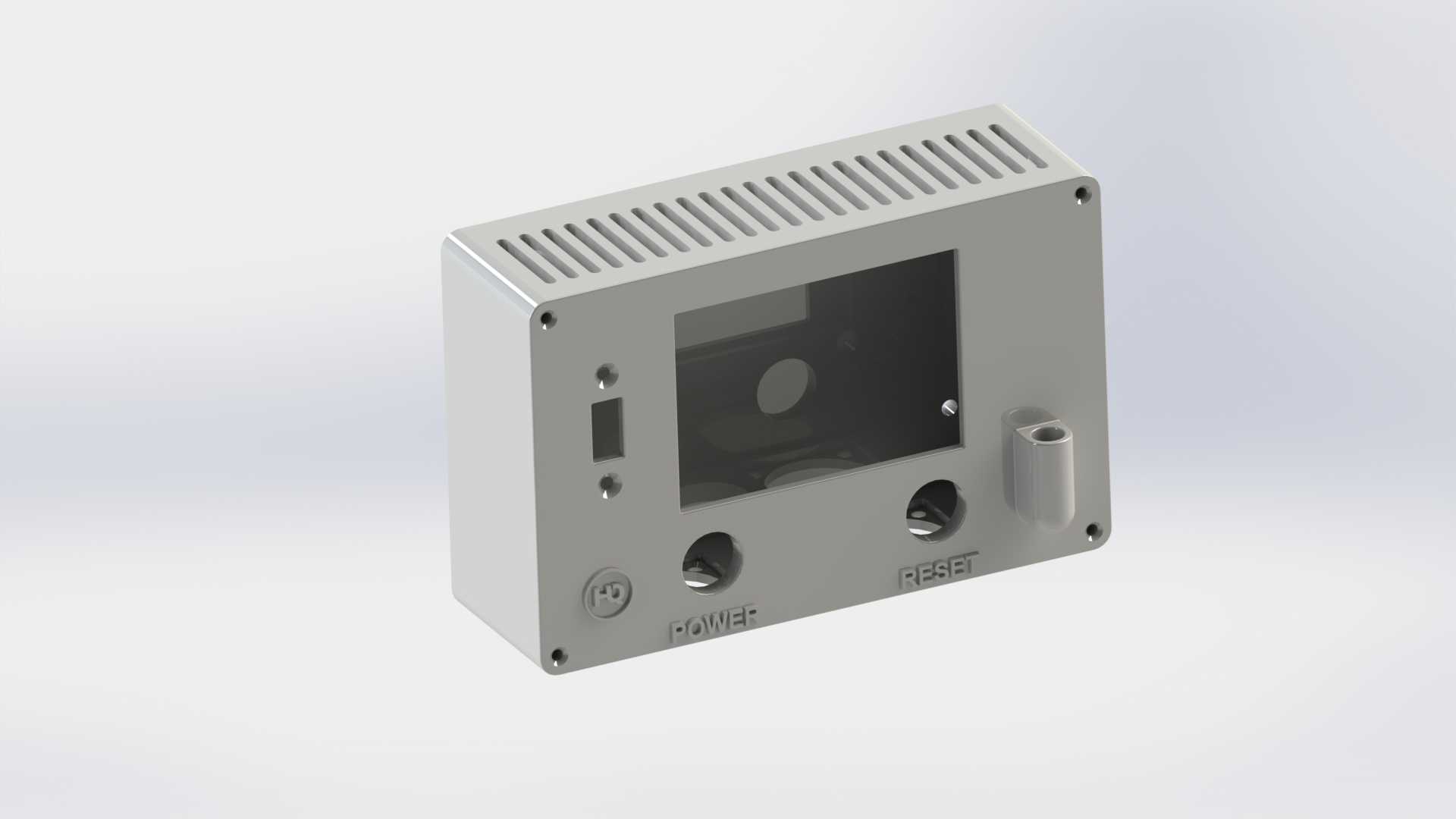

　　这款机箱结构主要面向小型嵌入式控制类设备的装机需求，常见于桌面级工业控制终端、小型检测设备主控单元、DIY便携测试仪器的外壳承载场景，能够在常规室内工业环境、桌面实验场景下为内部核心器件提供可靠的物理防护与安装支撑。从实际装机适配来看，结构预留的矩形开口专门对应主流尺寸的小型显示屏安装位，开口周边的定位孔可直接通过螺丝固定屏幕模组，屏幕装配后与前面板表面齐平，既可以避免屏幕边缘积灰，也能防止日常操作中磕碰刮花显示区域。前面板下部的不同孔径开孔，分别对应电源输入接口、功能按键、外接通讯端口、复位操作键的安装位置，每个开孔的边缘都做了适配对应接插件的止口结构，装配时接插件可以直接卡入定位，不需要额外做位置调整，

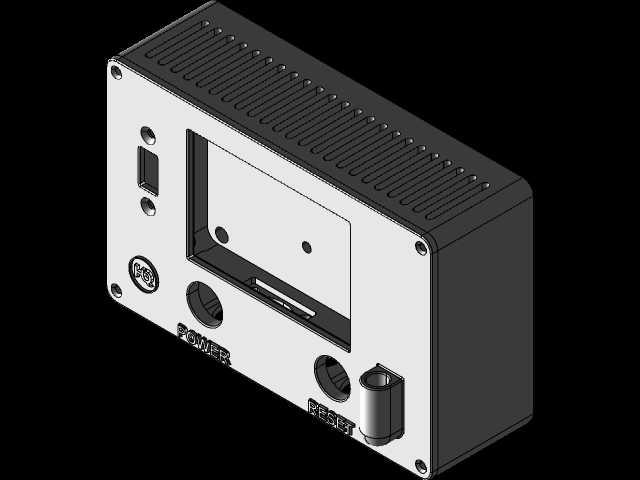

　　能有效减少装配环节的对位工时。机箱上盖的顶面设计了连续的格栅式散热结构，格栅的凸起高度经过适配，既保证了足够的通风开孔面积，让内部主板工作时产生的热量可以通过自然对流散出，也能避免大尺寸异物从顶部缝隙掉入机箱内部，造成电路短路风险。机箱的边角采用直角过渡配合微小的倒角处理，这种设计一方面适配钣金折弯或者铝合金铣削的加工工艺，能够减少加工过程中的材料应力集中，提升壳体的结构强度，另一方面直角结构在多台设备并排摆放安装时，可以紧密贴合，节省桌面或者机柜内的安装空间。从安装边界来看，机箱内部预留了主板安装的铜柱固定位，铜柱的高度经过匹配，保证主板安装后背面的元器件与机箱底板之间留有足够的安全间隙，避免引脚接触金属壳体造成短路，

　　同时主板上方到机箱顶盖的距离也预留了常规散热片、电容等 taller 元器件的安装空间，不会出现顶盖压合时碰到元器件的问题。前面板的接口开孔位置排布经过优化，常用的电源接口、复位键布置在面板下部靠近边角的位置，操作时不会遮挡屏幕显示区域，功能接口集中排布在中部区域，外接线缆时可以统一整理走线，避免线缆杂乱影响操作。机箱的侧板与底板、上盖的连接采用侧边螺丝固定的方式，螺丝孔位做了沉头处理，螺丝装配后表面与壳体齐平，不会突出壳体表面影响摆放或者安装。在实际应用场景中，这类机箱可以直接放置在桌面使用，底部可以根据需求粘贴防滑胶垫，避免设备滑动，也可以通过侧面的安装孔固定在小型设备机架、壁挂支架上，适配不同的安装场景。

　　结构设计时充分考虑了装配的便捷性，所有的固定孔位都做了对位导向设计，组装时不需要复杂的工装夹具，操作人员只需要常规的螺丝刀就可以完成整机组装，后期维护时拆开上盖就可以直接接触到内部主板与所有元器件，不需要完全拆解整个壳体，能够大幅降低后期维护的拆装难度。前面板上预留的标识刻印位置，可以直接通过激光雕刻的方式标注各个接口的功能定义，不需要额外粘贴标识标签，避免长期使用后标签磨损脱落造成操作混淆。散热格栅的排布方向顺着机箱内部空气流动的方向设计，内部主板上的发热元件工作时加热的空气可以顺着格栅缝隙顺利排出，冷空气从下部接口缝隙与底部间隙进入机箱内部，形成稳定的自然对流散热路径，在常规无强制风冷的使用场景下，能够满足低功耗主控主板的散热需求，不需要额外加装散热风扇，既可以降低设备运行的噪音，也能减少风扇带来的灰尘吸入问题，提升设备长期运行的稳定性。
