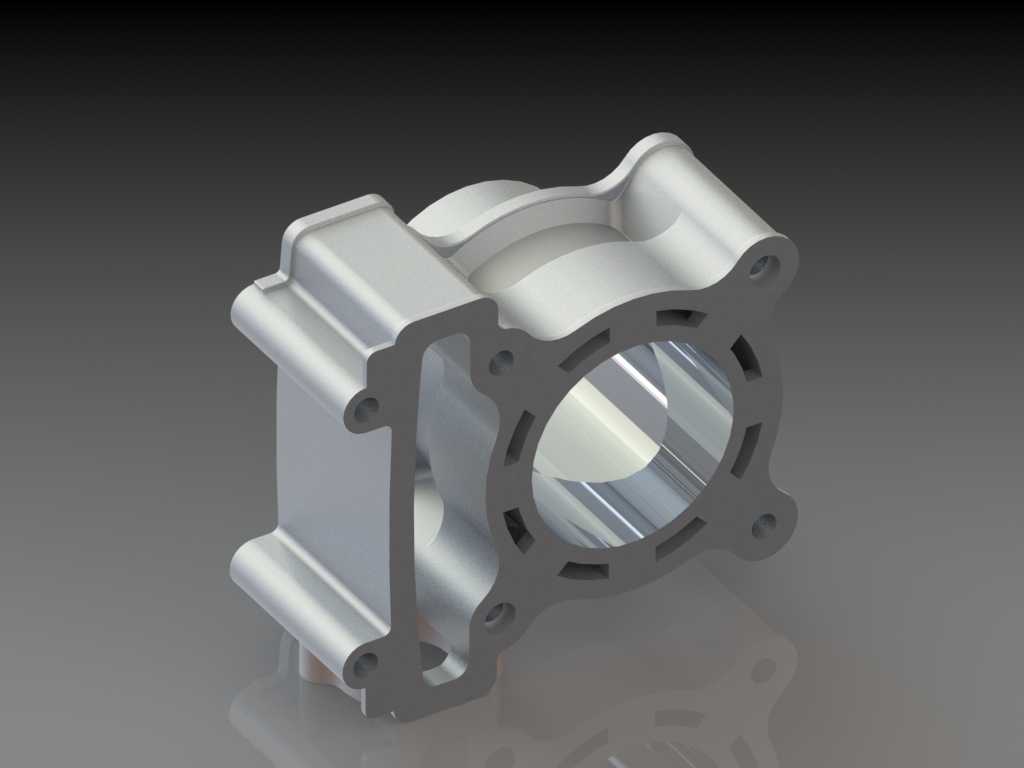

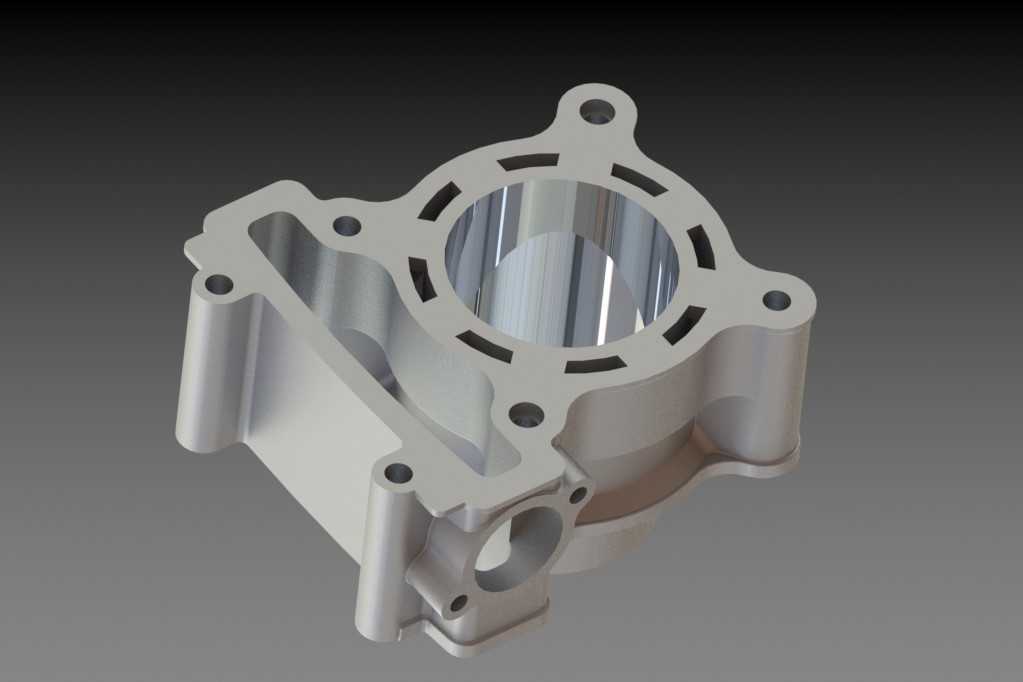

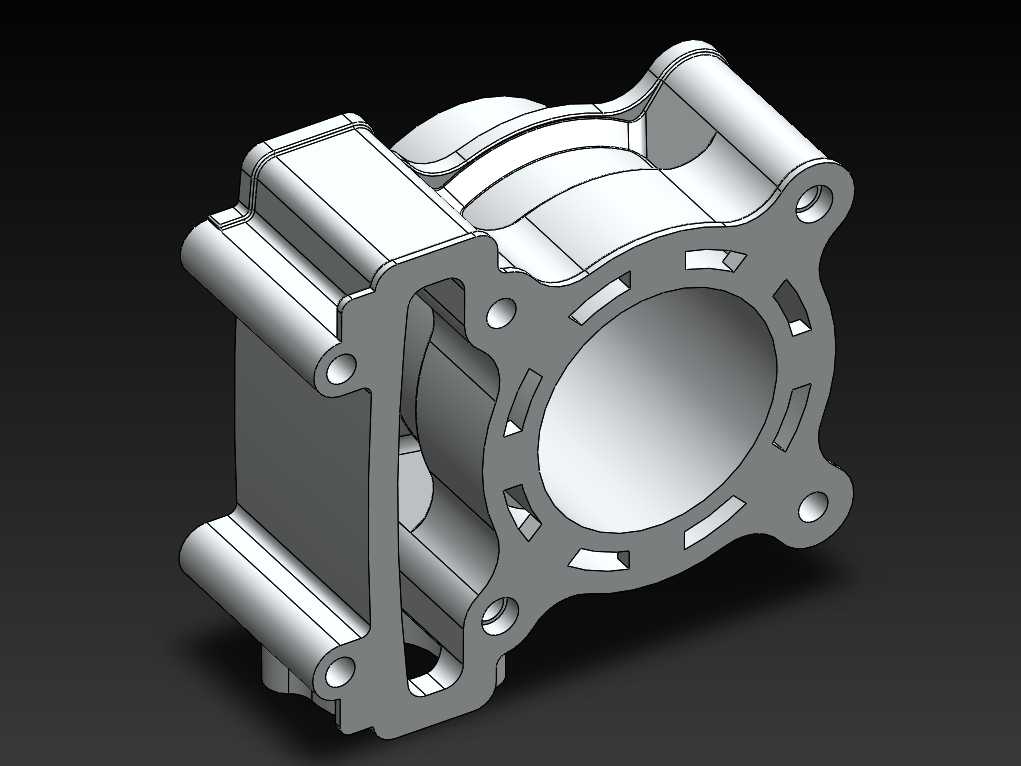

单缸发动机气缸壳体机械结构设计

　　作为动力输出核心的承载构件，这款单缸气缸壳体的设计完全围绕小排量内燃机的实际工况展开，日常适配场景覆盖通用小型发电机组、园林机械动力头、轻型越野摩托车以及小型农用作业机具的动力单元，这类应用场景普遍要求部件在持续高转速、交变热负荷的工作环境下保持足够的结构稳定性，同时兼顾整机的轻量化控制需求。从功能特性来看，该壳体首先承担着活塞往复运动的导向承载作用，内孔圆柱面的加工精度直接决定活塞环的密封效果，进而影响整机的压缩比与动力输出效率；壳体周边均匀分布的螺栓过孔，用于实现与缸头、曲轴箱的刚性连接，孔位的位置度公差控制在0.02mm以内，避免装配后出现结合面压合不均导致的漏气、漏油问题；侧面预留的贯通孔道为润滑油路与冷却风道的接口，

　　部分机型可通过该位置布置温度传感器，实时监测缸体工作温度，避免过热拉缸故障。设计阶段首先完成的是热负荷校核，结合铝合金压铸的材料特性，在缸筒内壁预设0.15mm的珩磨余量，保证成品内孔的表面粗糙度达到Ra0.8以下，满足活塞高速往复运动的摩擦要求；周边的加强筋布局并非均匀排布，而是对应螺栓连接点、侧置安装凸台的受力方向做定向加强，既避免整体壁厚过大带来的重量冗余，也能抵消螺栓预紧力产生的结构形变，防止缸孔失圆。安装边界方面，该壳体采用四角定位的安装方式，四个主安装孔的中心距形成标准的安装定位基准，与曲轴箱结合的端面平面度公差控制在0.01mm以内，装配时无需额外调整即可保证缸孔与曲轴轴线的垂直度要求；

　　侧面的附属安装凸台预留了两个M6的螺纹孔，可用于固定点火线圈、机油管支架等附属部件，不需要在整机装配时额外做打孔加工，减少现场装配的工序复杂度。从结构细节来看，缸体上端面的密封槽采用矩形截面设计，槽深与宽度的比例严格匹配金属复合密封垫的压缩量要求，保证在120℃的持续工作温度下，密封垫的压缩回弹率保持在合理区间，不会出现长期使用后密封失效的问题；壳体下部与曲轴箱衔接的位置设置了定位止口，止口的配合公差选用H7/h6的间隙配合，既方便装配时的快速对位，也能抵消一部分工作过程中产生的振动传递，降低整机的运行噪音。针对风冷机型的散热需求，壳体外壁的散热筋高度从上端燃烧室位置向下逐步递减，匹配缸体从上到下的温度梯度分布，

　　避免散热能力过剩带来的暖机时间过长问题，同时也减少了不必要的材料消耗；对于水冷改型的同平台机型，可在该壳体基础上直接集成水冷腔结构，不需要重新改动主安装尺寸，能够快速适配不同冷却方式的动力平台需求，大幅缩短同系列产品的开发周期。实际选型匹配过程中，需要重点核对缸孔内径与目标排量的对应关系，同时确认侧置油路孔的位置是否与所选曲轴箱的润滑油道对齐，避免出现油路阻断导致的润滑失效问题；装配环节需要按照对角分次的顺序拧紧连接螺栓，螺栓预紧力严格控制在8-10N·m的区间，防止预紧力过大导致缸体产生形变，影响活塞的正常运动轨迹。
