3D打印机主控板散热安装外壳结构

项目分类:3D打印机 发布时间:2023-08-23 ID:708014
  • 3D打印机主控板散热安装外壳结构
  • 3D打印机主控板散热安装外壳结构
  • 3D打印机主控板散热安装外壳结构
  • 3D打印机主控板散热安装外壳结构
  • 3D打印机主控板散热安装外壳结构
  • 3D打印机主控板散热安装外壳结构
  • 3D打印机主控板散热安装外壳结构
  • 3D打印机主控板散热安装外壳结构
  • 3D打印机主控板散热安装外壳结构
  • 3D打印机主控板散热安装外壳结构
  • 3D打印机主控板散热安装外壳结构
  • 3D打印机主控板散热安装外壳结构
  • 3D打印机主控板散热安装外壳结构

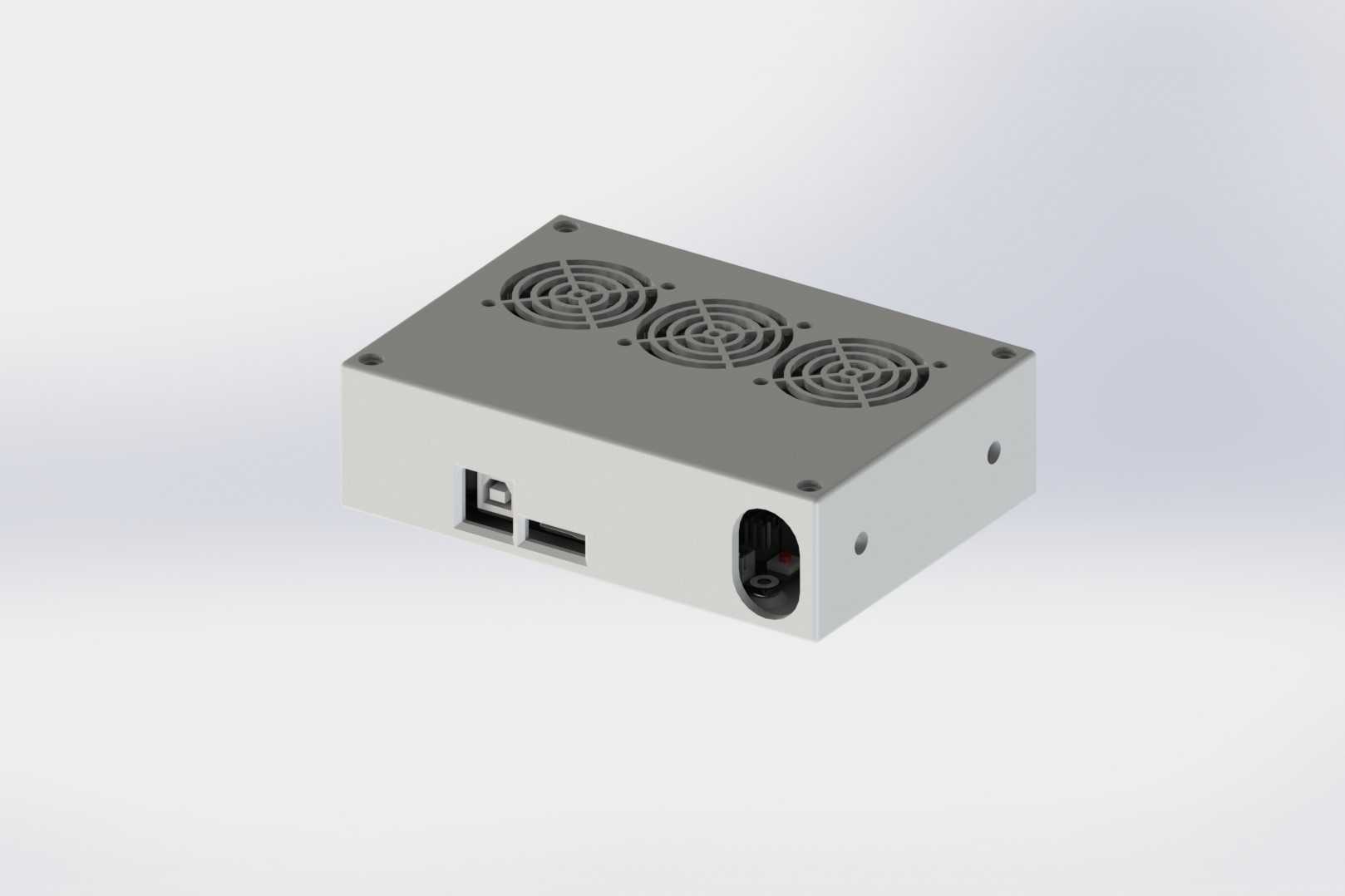

  这款壳体是面向桌面级FDM 3D打印机主控单元开发的安装防护结构,核心适配MKS SGEN L系列主控板的安装使用需求,在桌面级增材制造设备的电控系统布局中,这类壳体承担着核心控制板的物理防护、散热导流、安装定位的多重作用,是桌面3D打印机电控部分不可或缺的结构组件。从实际应用场景来看,桌面级3D打印机的工作环境多为创客工作室、小型加工工位、教学实训场地,这类场景往往存在加工碎屑飘落、少量冷却液或耗材挥发物附着、布线杂乱剐蹭的问题,该壳体通过围合式的腔体结构,将主控电路板完全容纳在内部腔体中,避免外部杂物直接落在电路板的焊点、接插件位置,降低电路短路、接插件接触不良的故障概率。在功能特性设计上,

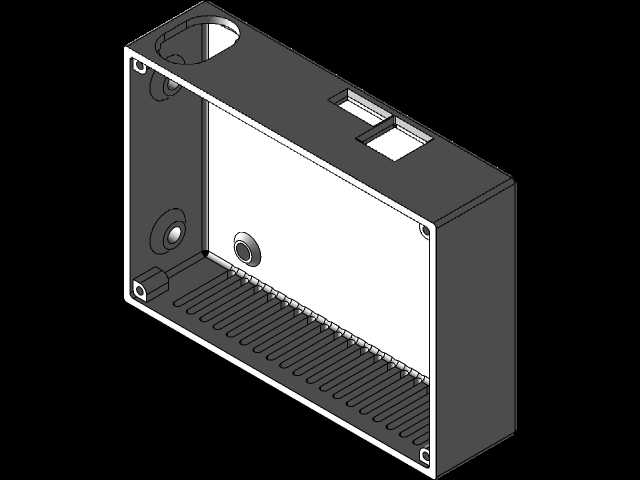

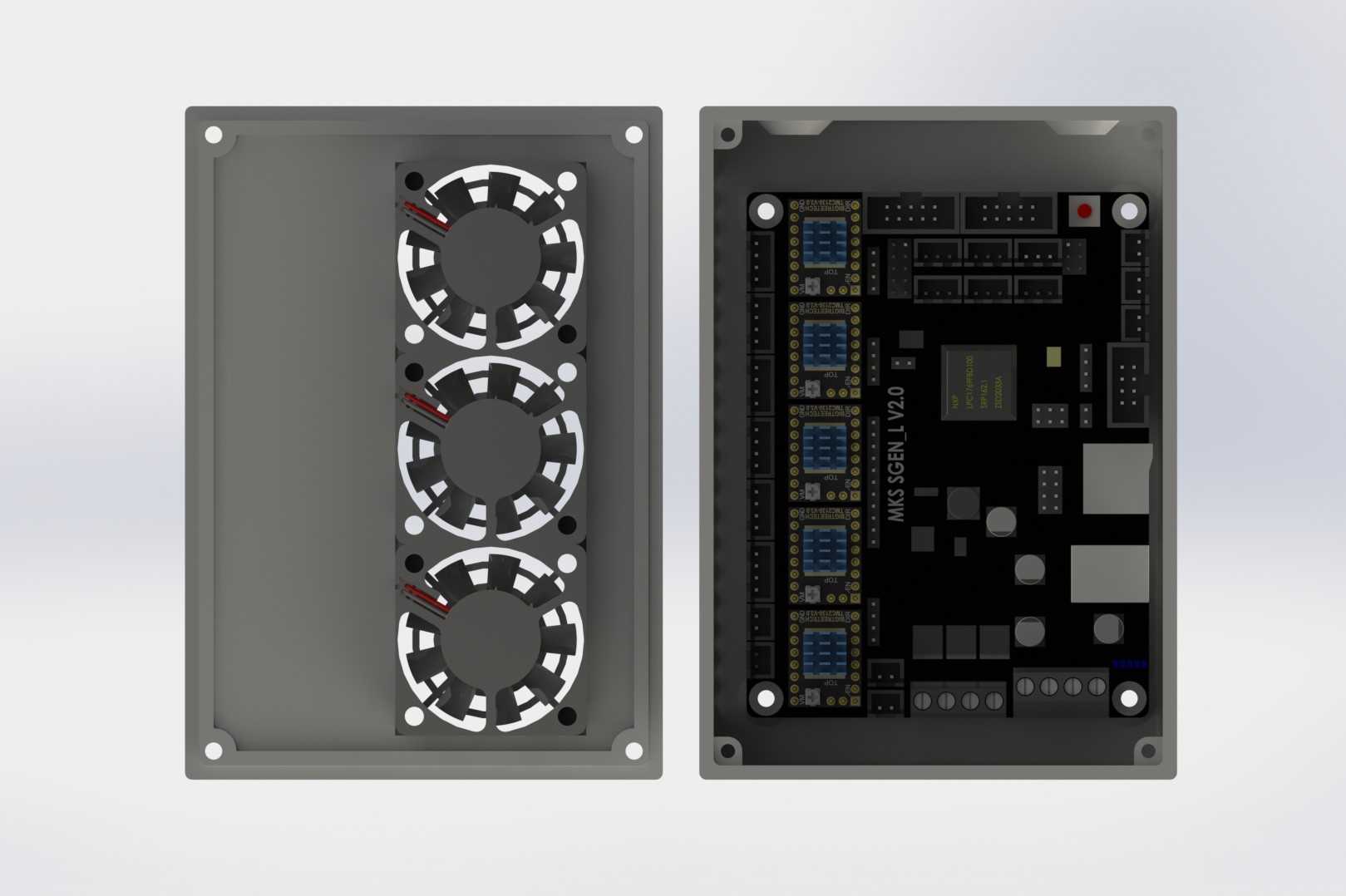

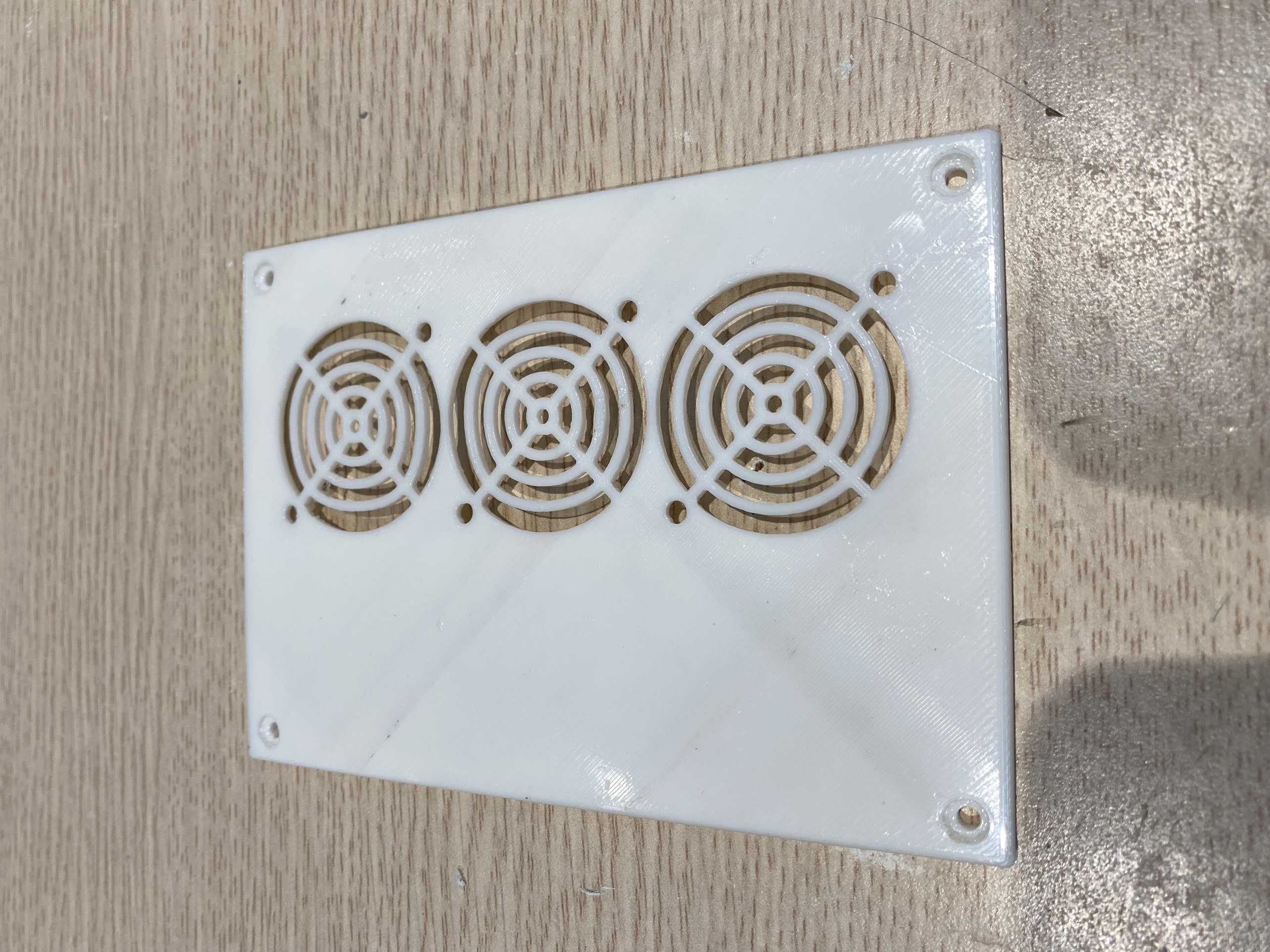

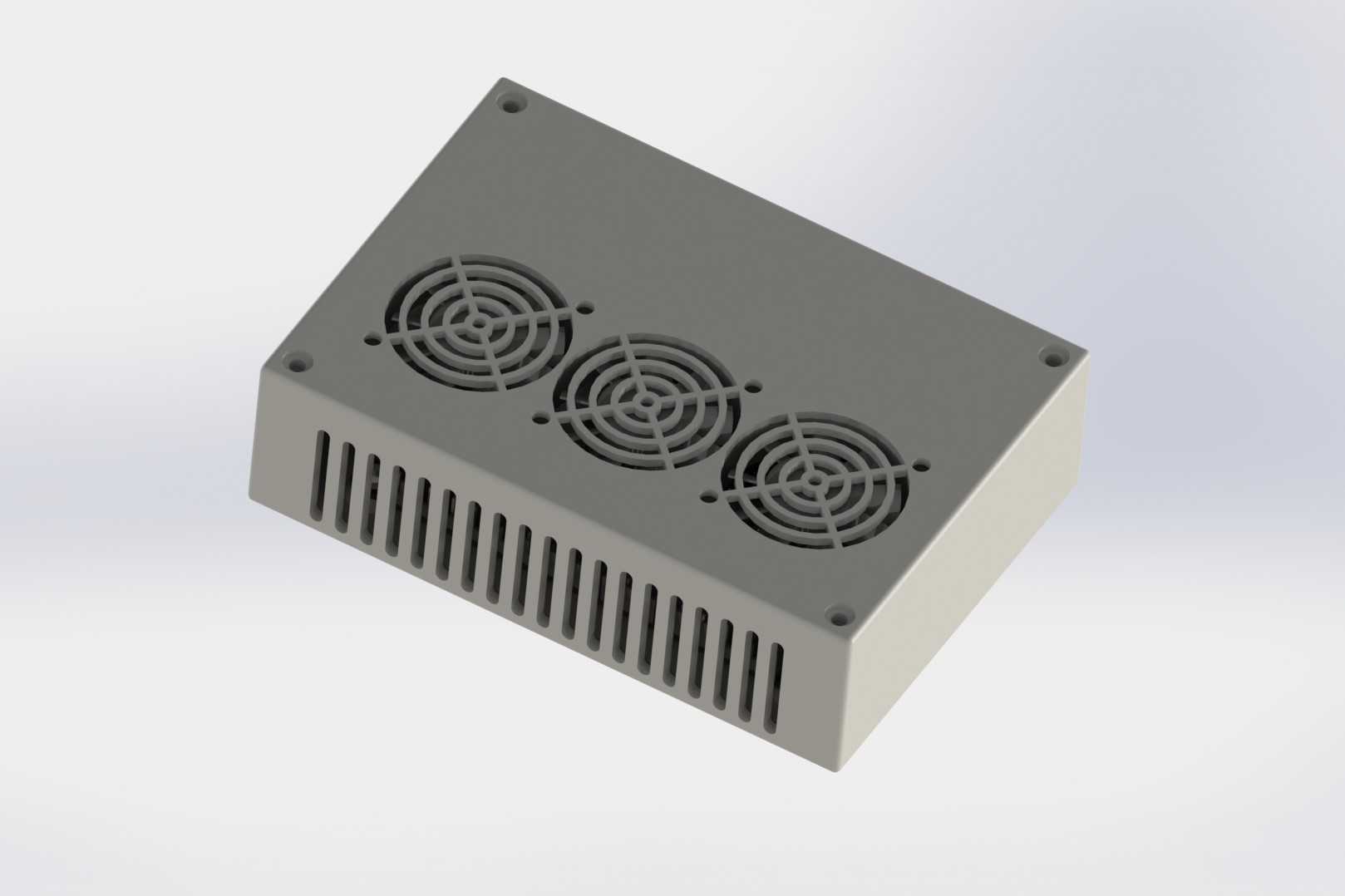

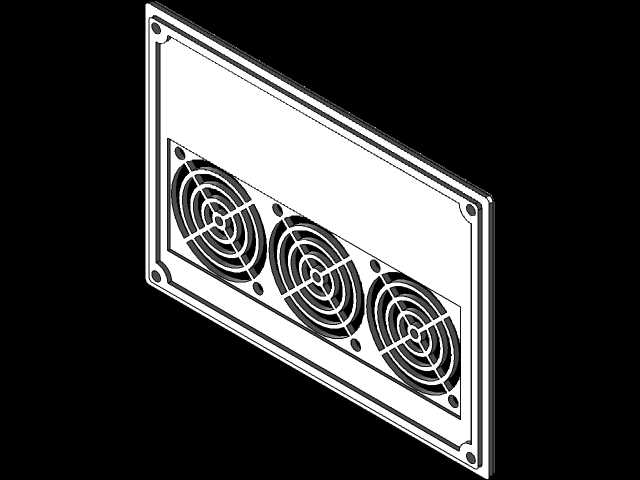

  壳体预留了40x40x10规格轴流风扇的安装位,风扇安装位靠近主控板的主控芯片、驱动芯片等高发热区域,通过壳体内部的导流筋结构,将风扇导入的冷却气流顺着腔体底部的梳状导流槽均匀引导至整个电路板表面,避免气流直吹单一区域造成的局部凝露或散热不均问题,同时梳状结构也能阻挡大尺寸的碎屑进入腔体内部,兼顾通风与防护的需求。壳体的侧壁预留了多个接插件避让孔,分别对应主控板的电源接口、步进电机接线口、温度传感器接口、USB调试接口、显示屏扩展接口的位置,所有避让孔的位置公差控制在0.2mm以内,确保接插件插装时不会与壳体发生干涉,同时孔位边缘做了0.5mm的圆角导边处理,避免插拔接线时刮伤线材绝缘层。从设计思路来看,

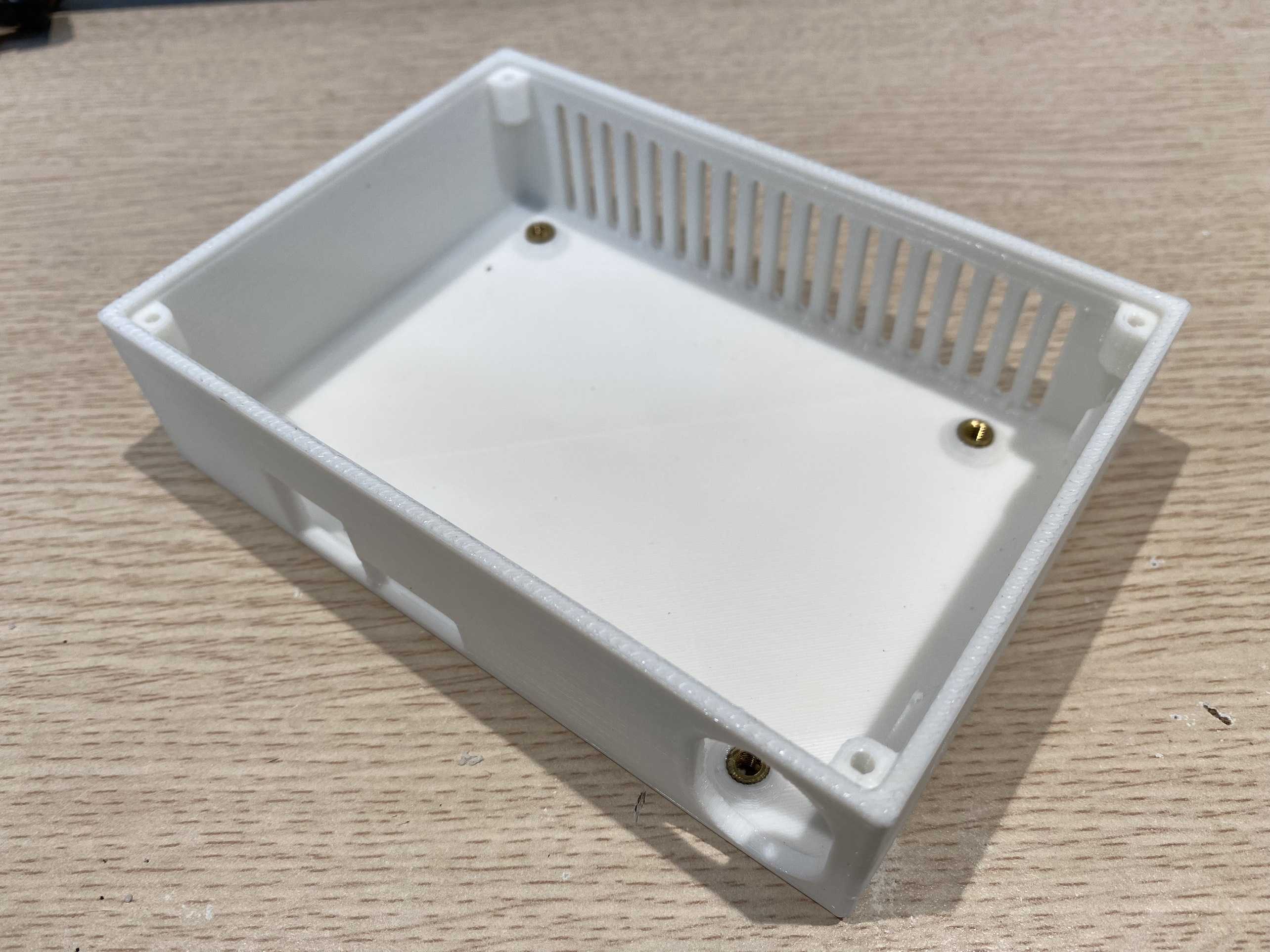

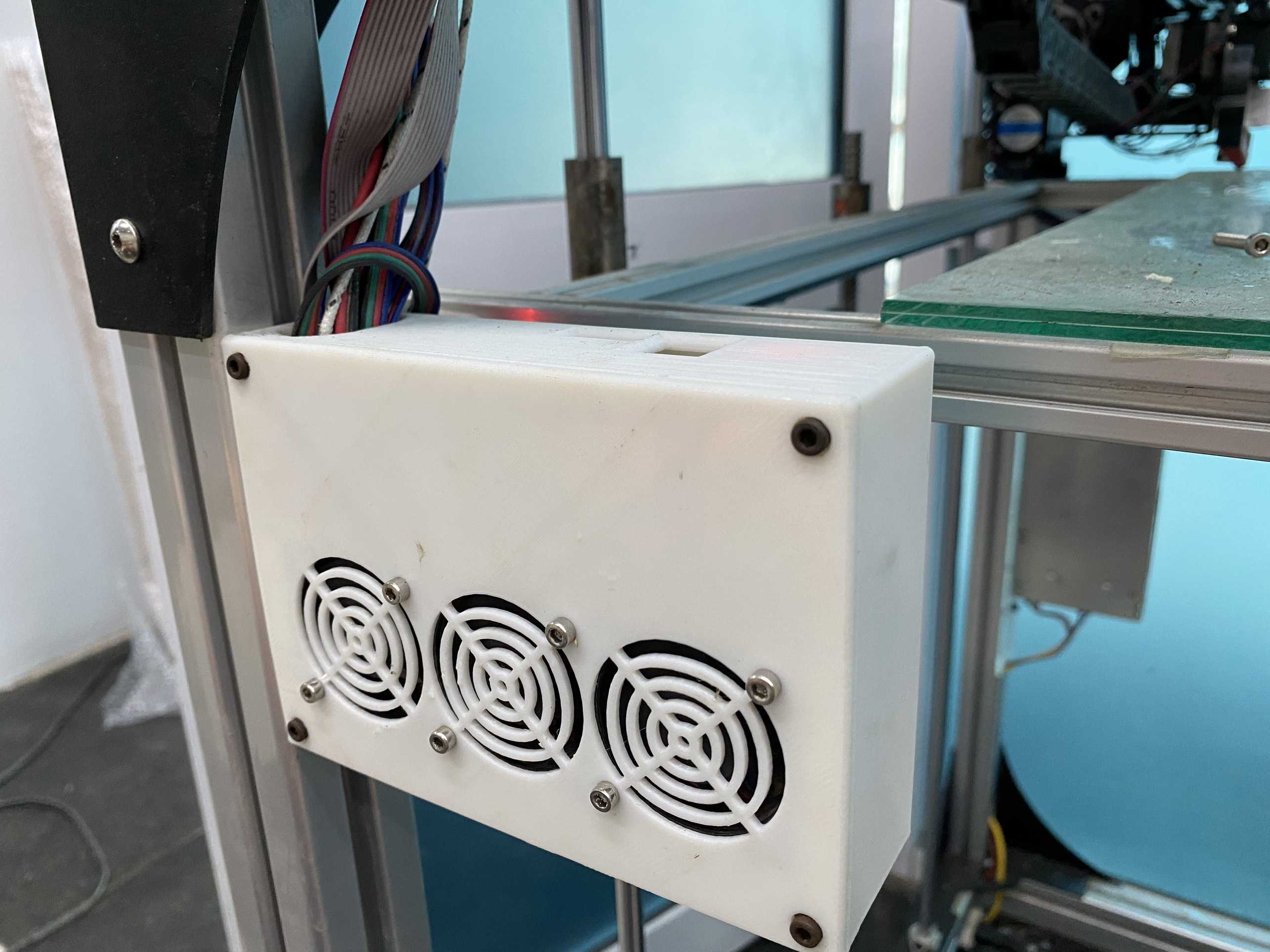

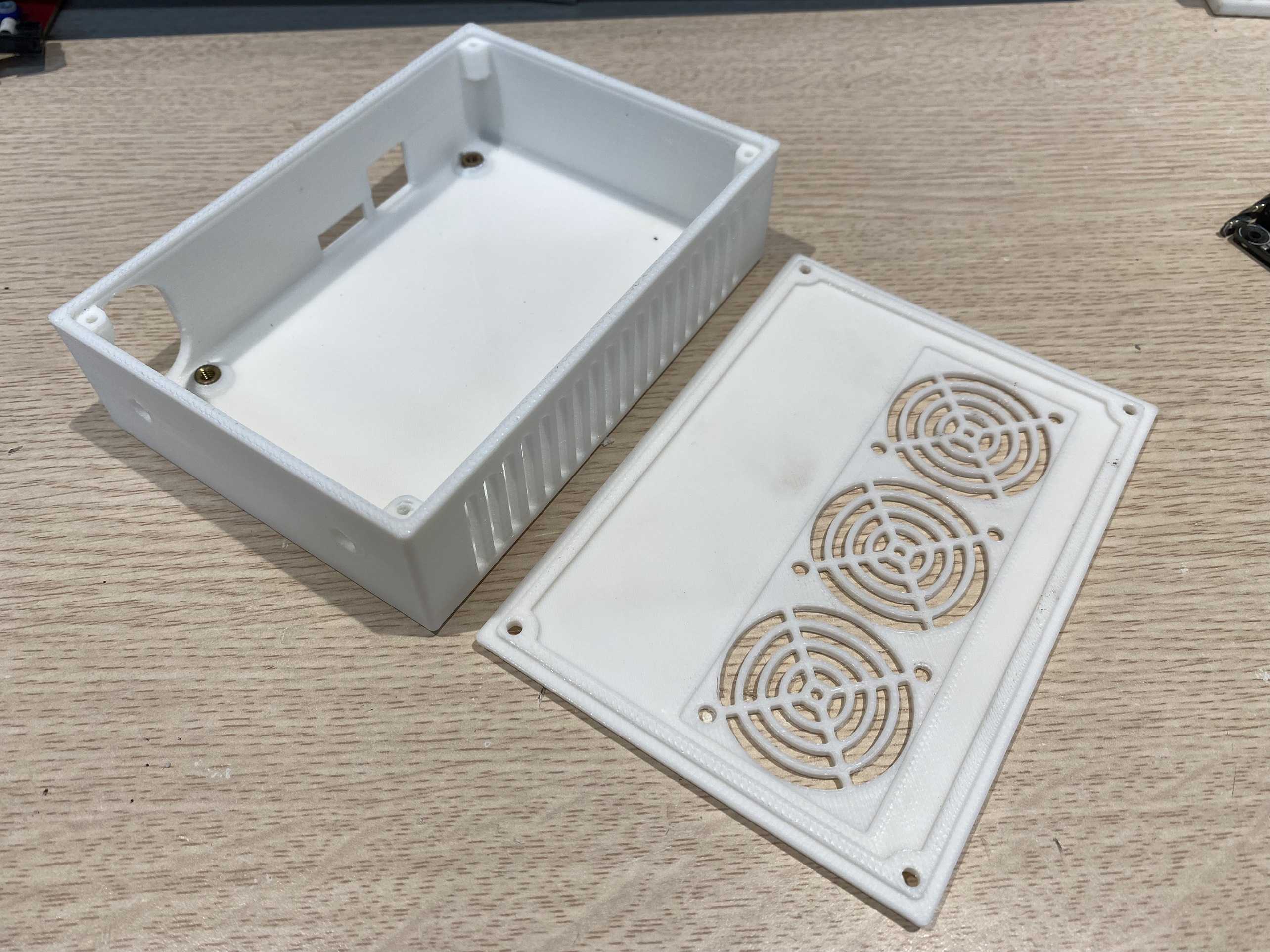

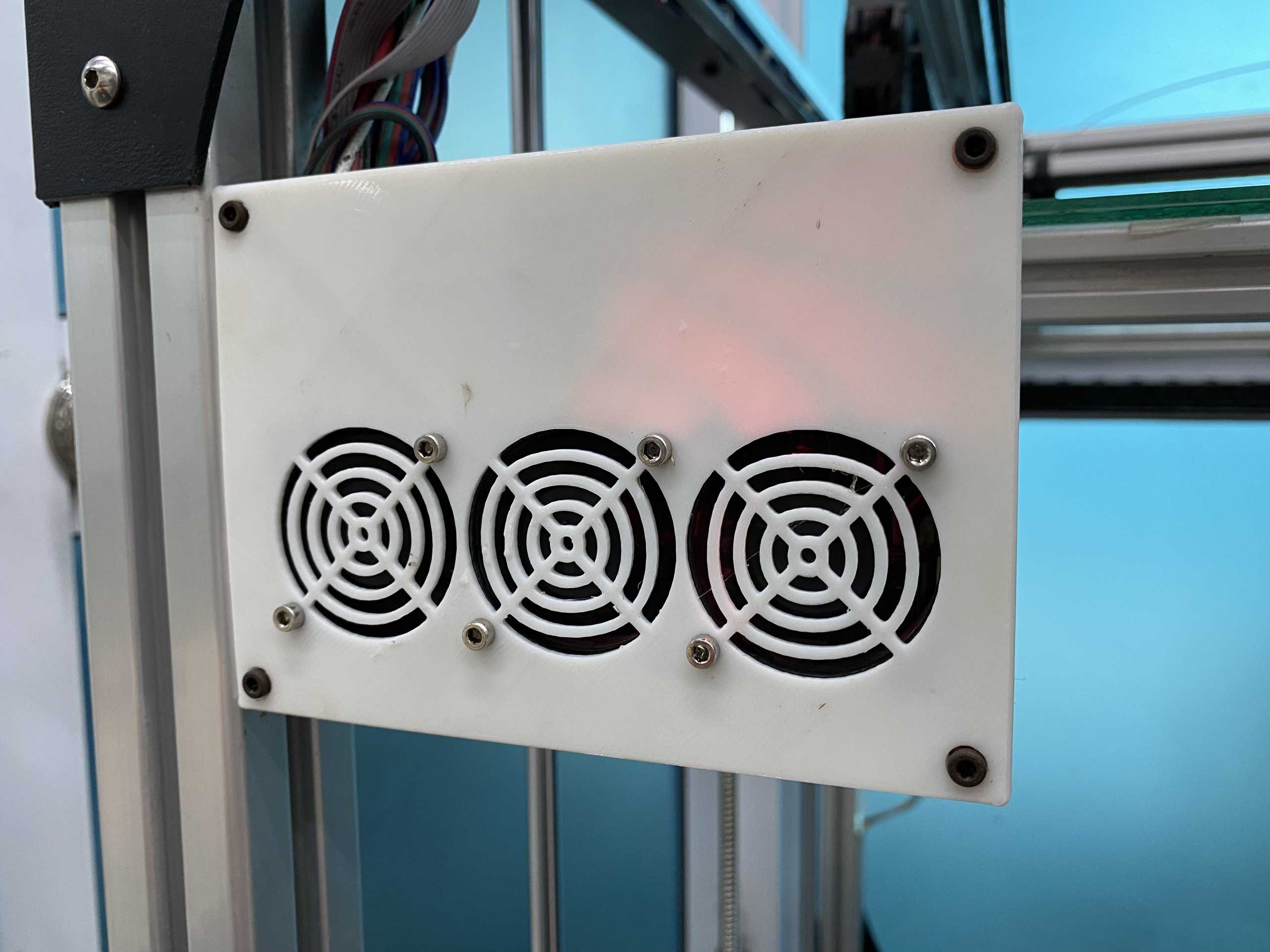

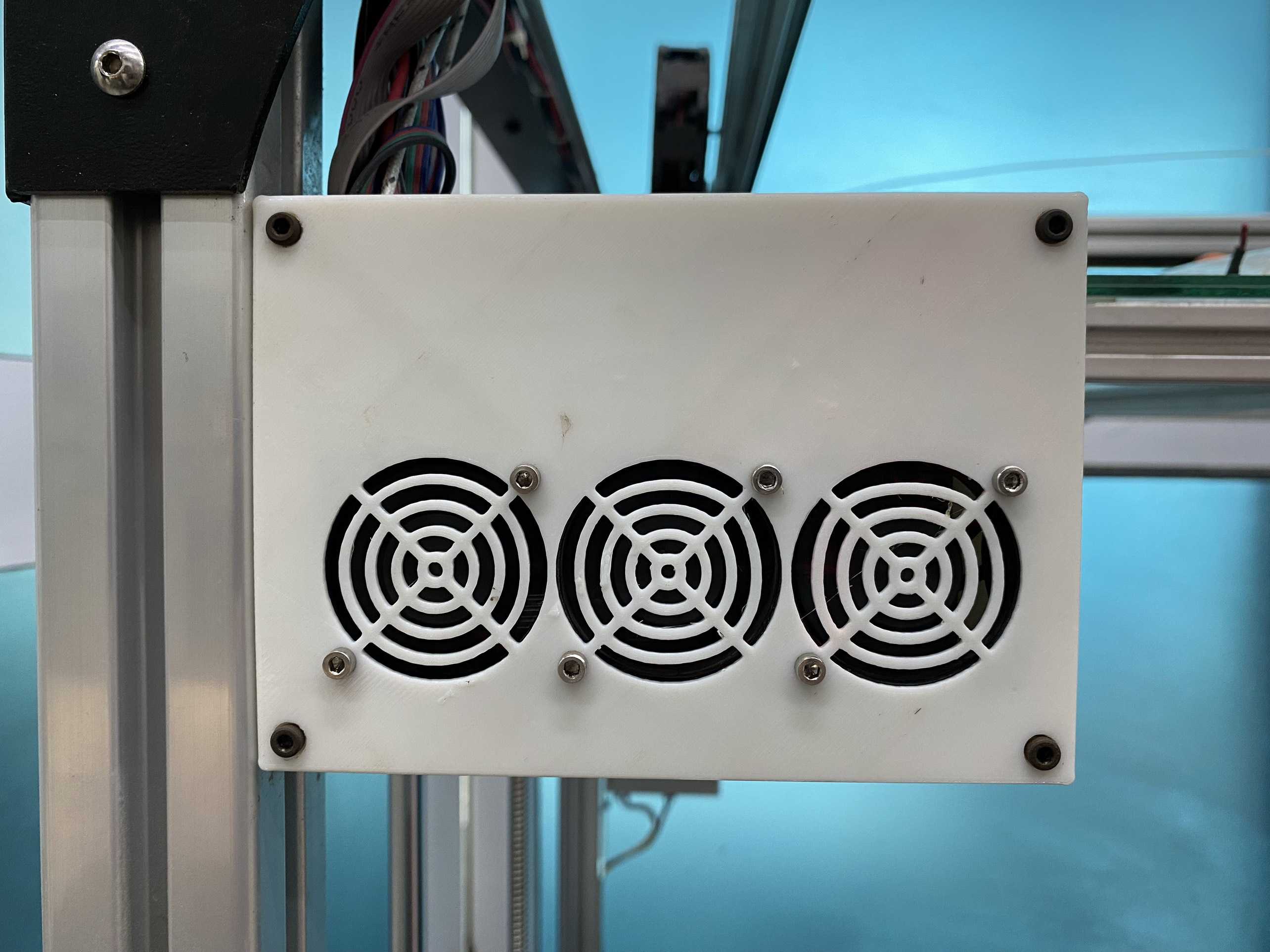

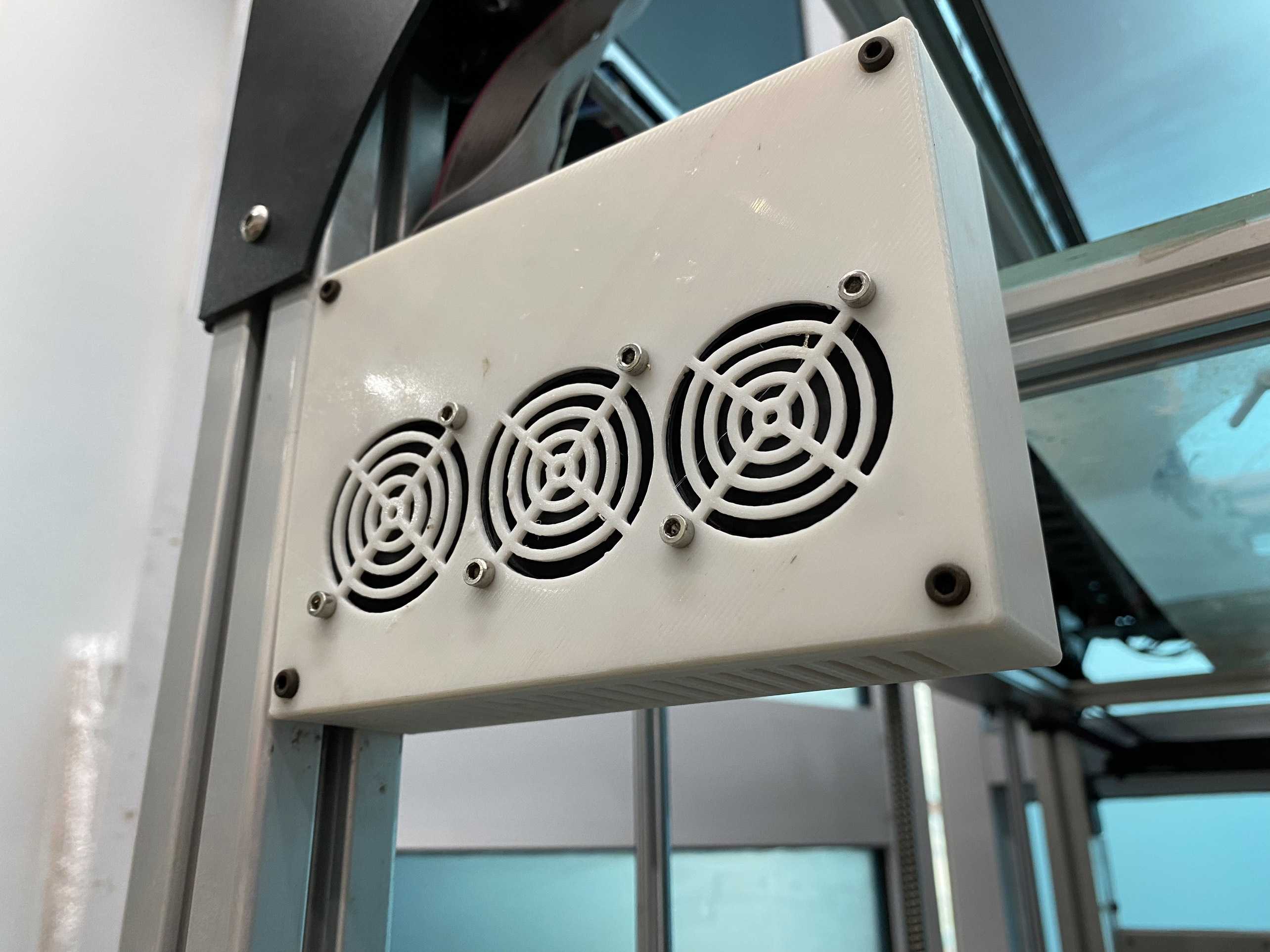

  这款壳体采用了单边开放式的腔体结构,安装时主控板从开放侧推入腔体,通过壳体内部预设的四个铜柱安装柱定位,使用M3螺丝即可完成主控板与壳体的固定,不需要额外设计复杂的卡扣结构,既降低了加工难度,也方便后期维护时快速拆卸主控板。壳体顶部预留的两个异形开孔,分别对应SD卡插槽与复位按键的位置,不需要拆卸壳体即可完成固件刷写、设备复位的操作,符合桌面级设备快装快维护的使用需求。在安装边界与尺寸控制上,壳体的整体外形尺寸严格适配主流桌面级3D打印机的型材框架安装位,壳体背部预留了两个M4规格的安装沉孔,孔距匹配2020铝型材的标准槽位间距,可以直接通过T型螺母将壳体固定在打印机框架的侧方或后方位置,不会与打印机的运动轴、挤出机构、

  料架结构发生运动干涉。壳体的壁厚设计为1.8mm,既保证了足够的结构强度,在设备搬运、轻微磕碰时不会发生形变挤压内部电路板,也不会因为壁厚过大造成整体重量超标,增加设备框架的负载。壳体内部的安装柱高度设计为6mm,确保主控板安装后与壳体底部保留足够的走线空间,电路板背面的焊点不会与壳体底板接触,避免出现短路隐患,同时预留的走线空间也可以容纳驱动模块的散热片,不需要额外打磨壳体即可兼容带散热片的步进驱动安装。在细节处理上,壳体的边角位置全部做了R2的圆角过渡,没有尖锐的棱角,避免安装维护时划伤操作人员,风扇安装位的周边设计了三个定位柱,对应4010风扇的标准安装孔位,安装风扇时不需要额外测量定位,直接将风扇卡在定位柱上即可完成固定,减少装配时的定位工作量。腔体底部的梳状导流槽深度为2mm,槽间距为3mm,既能够引导气流沿电路板表面流动,也可以让不慎进入腔体的少量碎屑、凝露水顺着槽体从开放侧排出,不会积存在壳体内部腐蚀电路板。
