空客A350宽体民航客机精细结构

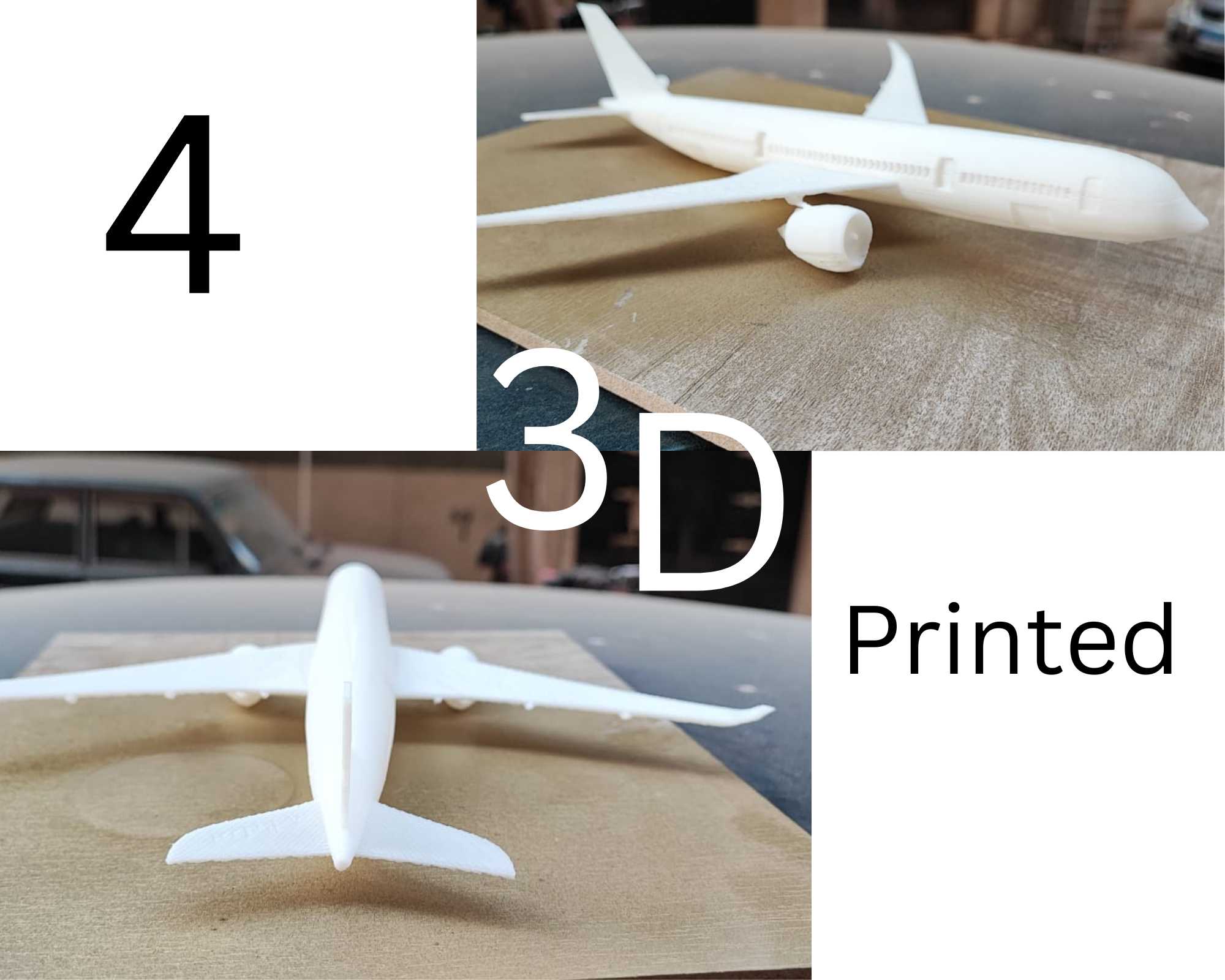

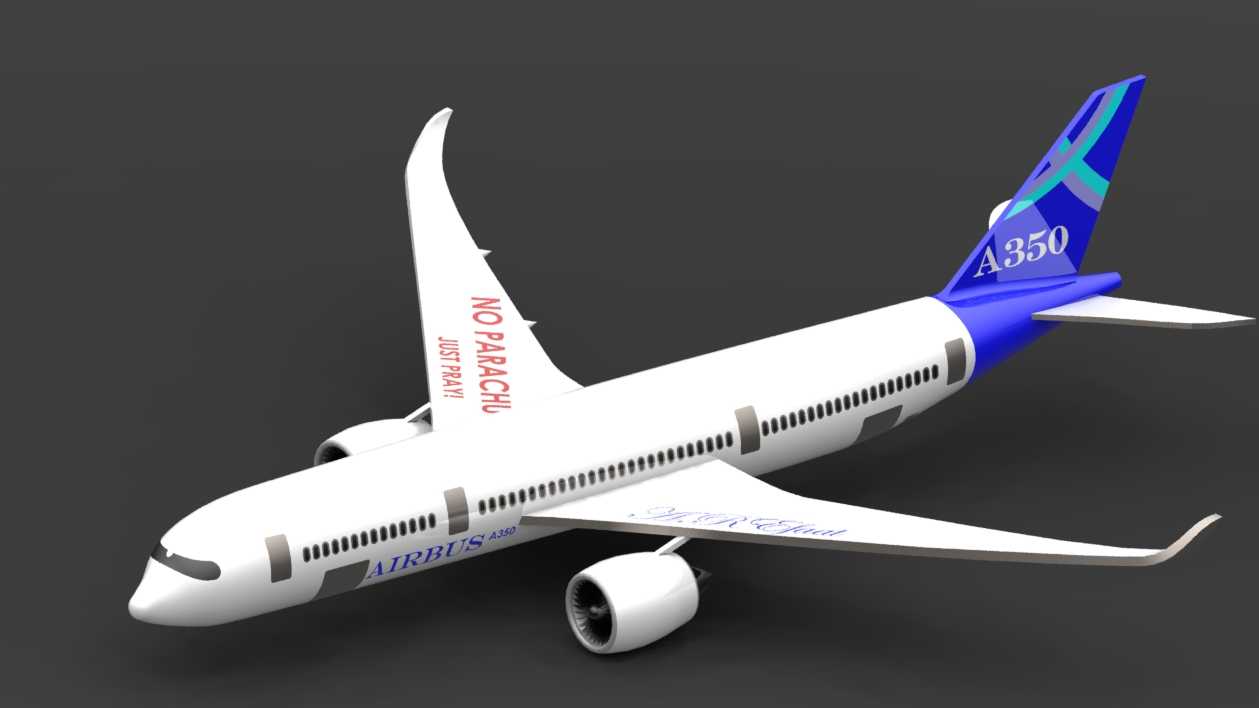

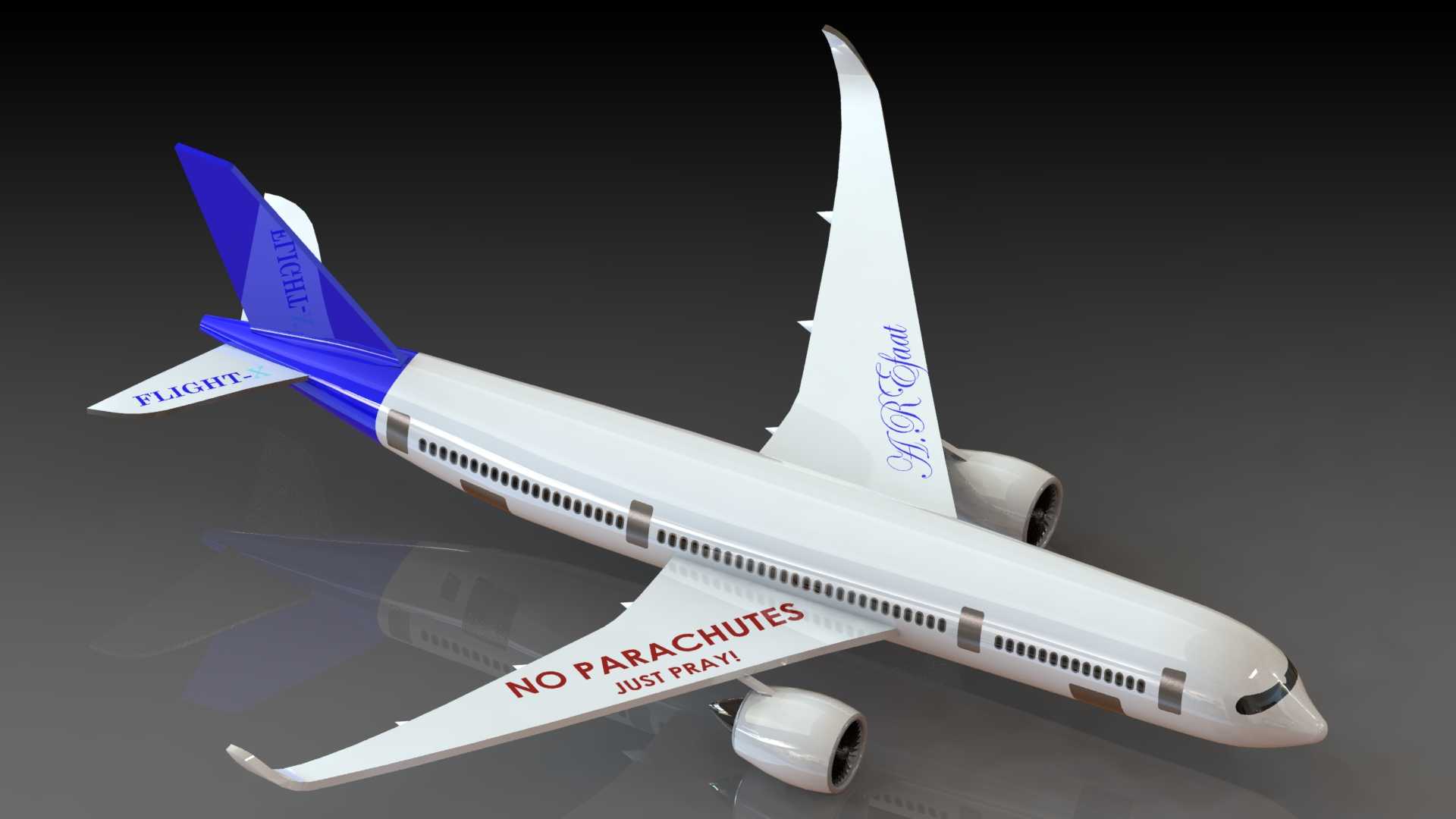

　　该作品围绕宽体民用运输机的整机外形与主要功能分区展开，建模对象对应双发远程客机的典型构型，适合用于航空装备展示、结构认知、教学演示、展陈交互以及增材制造样件制作。整机采用下单翼、翼下吊挂动力短舱、后掠主翼、常规垂尾和平尾的布局，机身沿纵向保持连续流线，机头雷达罩、驾驶舱风挡、客舱舷窗、舱门区域、机翼整流带和尾段过渡均有明确表达。

　　从实际用途看，这类客机承担中长航程旅客运输任务，机体设计需要同时兼顾气动效率、结构承载、维护开口和内部布置。模型在外观层面还原了民航机最关键的边界特征：圆形截面机身提供客舱、货舱和系统管路布置空间；大展弦比后掠机翼用于巡航阶段降低诱导阻力并容纳燃油；翼下发动机短舱与吊挂结构保持独立轮廓，便于观察动力装置与机翼承力区的连接关系；垂直尾翼和水平尾翼构成航向与纵向稳定面，后缘控制面的位置也可通过外形分区进行识别。

　　设计思路上，整机并非简单拉伸一个梭形实体，而是按飞机真实分区组织几何关系。机头段从雷达罩曲面过渡到驾驶舱窗框，风挡区域形成多面拼接的视觉边界；机身中段等直度较高，适合布置密集客舱座椅、地板梁、侧壁板和下部货舱；翼身结合处通过整流包络缓和机翼根部与机身的干涉，既降低干扰阻力，也覆盖主起落架、翼梁接头和燃油系统通路；后机身逐步收窄，与垂尾根部、平尾安装区和尾锥形成连续过渡。

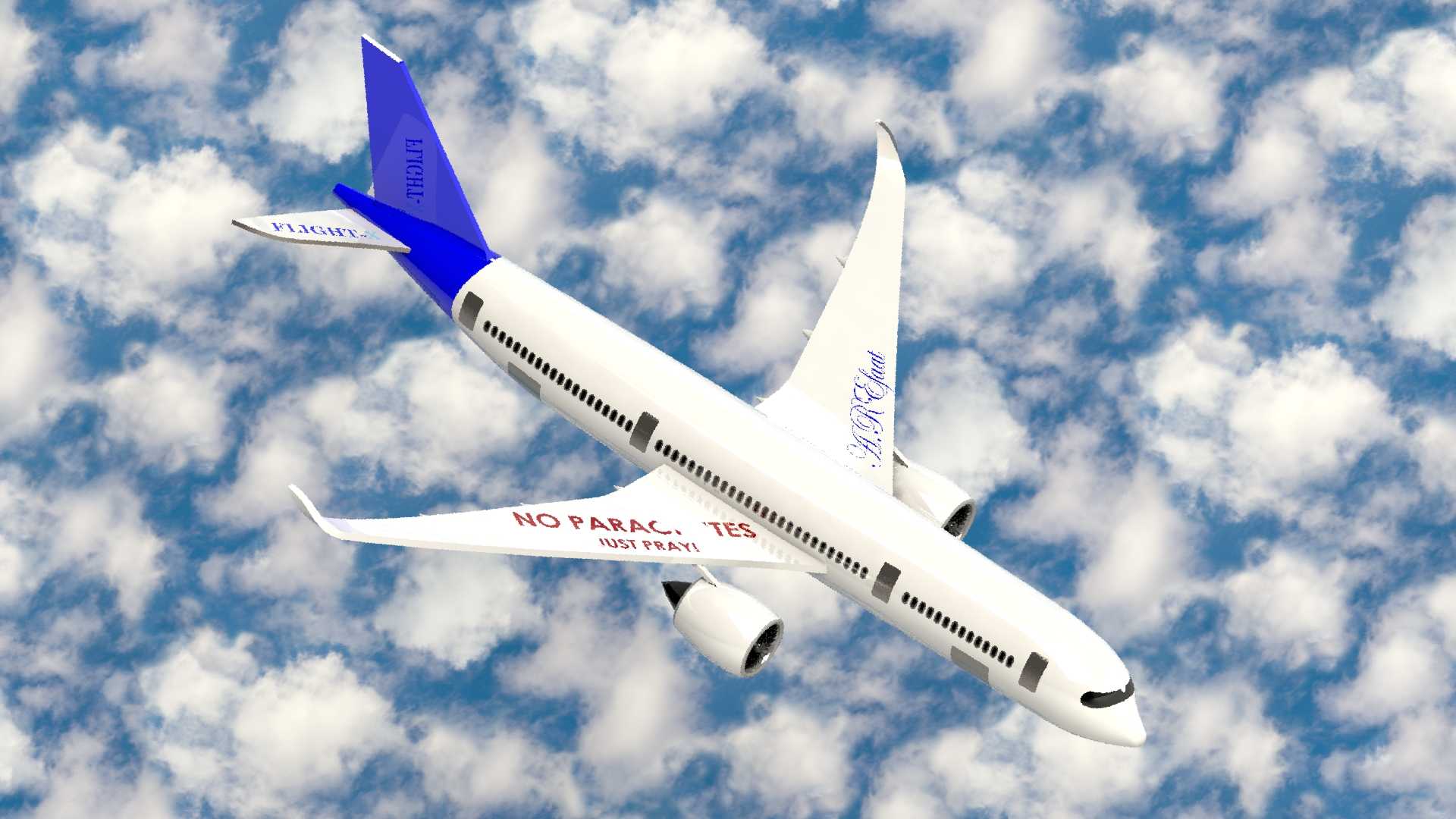

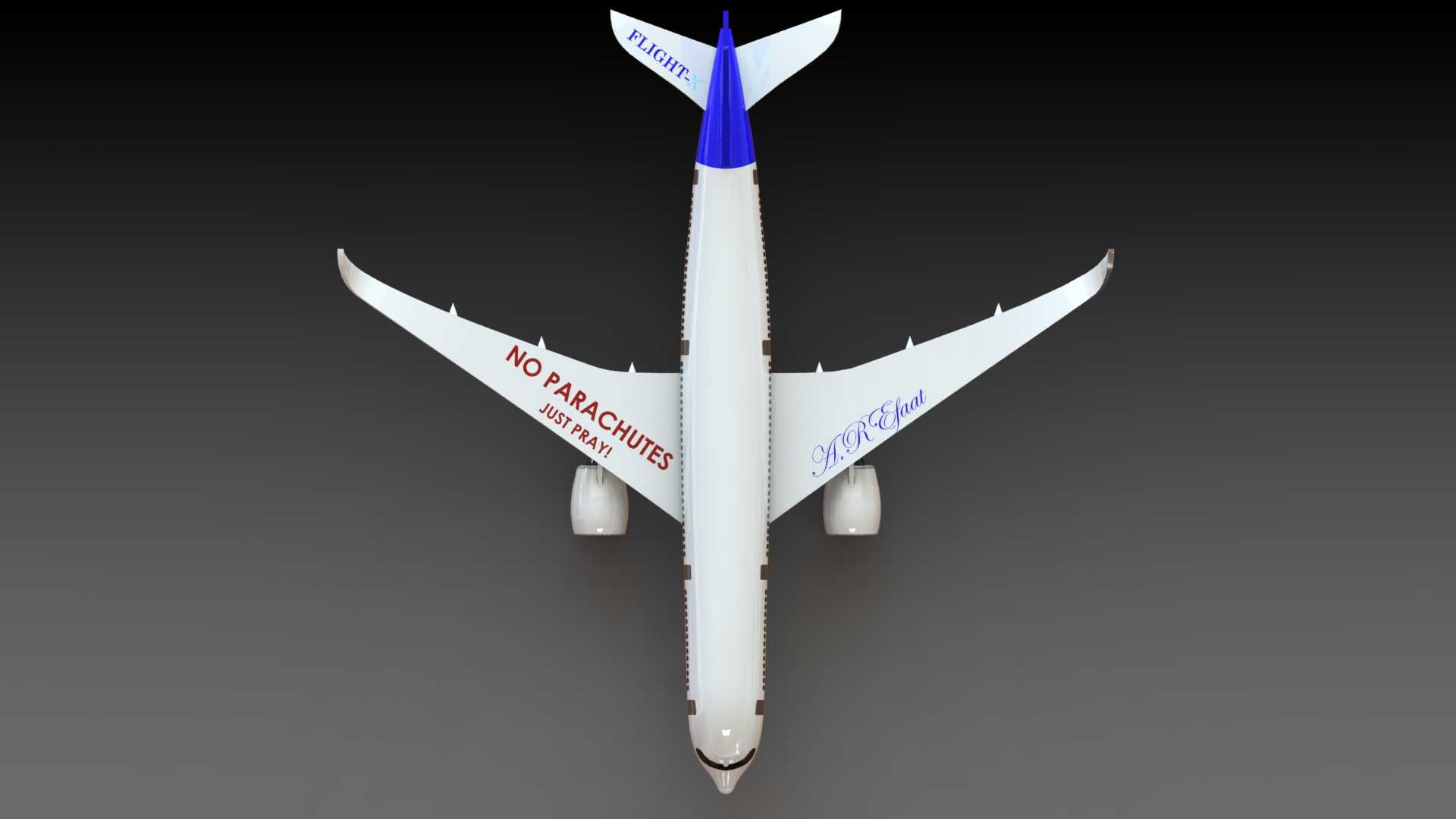

　　主翼是模型中最能体现工程特征的部分。机翼后掠角明显，翼尖向上延伸形成柔和弯曲的翼梢结构，这种形态有利于减小翼尖涡带来的能量损失。机翼上表面、下表面和前缘后缘之间需要保持光滑曲面，翼面沿展向存在扭转和厚度变化，根部厚度较大以容纳翼梁、肋板和油箱，靠近翼尖区域逐渐变薄。襟翼、缝翼、副翼和扰流板虽在外观模型中不必全部做成可动机构，但其分区线应保留，因为这些控制面直接关系起飞着陆增升、滚转操纵和地面减速。

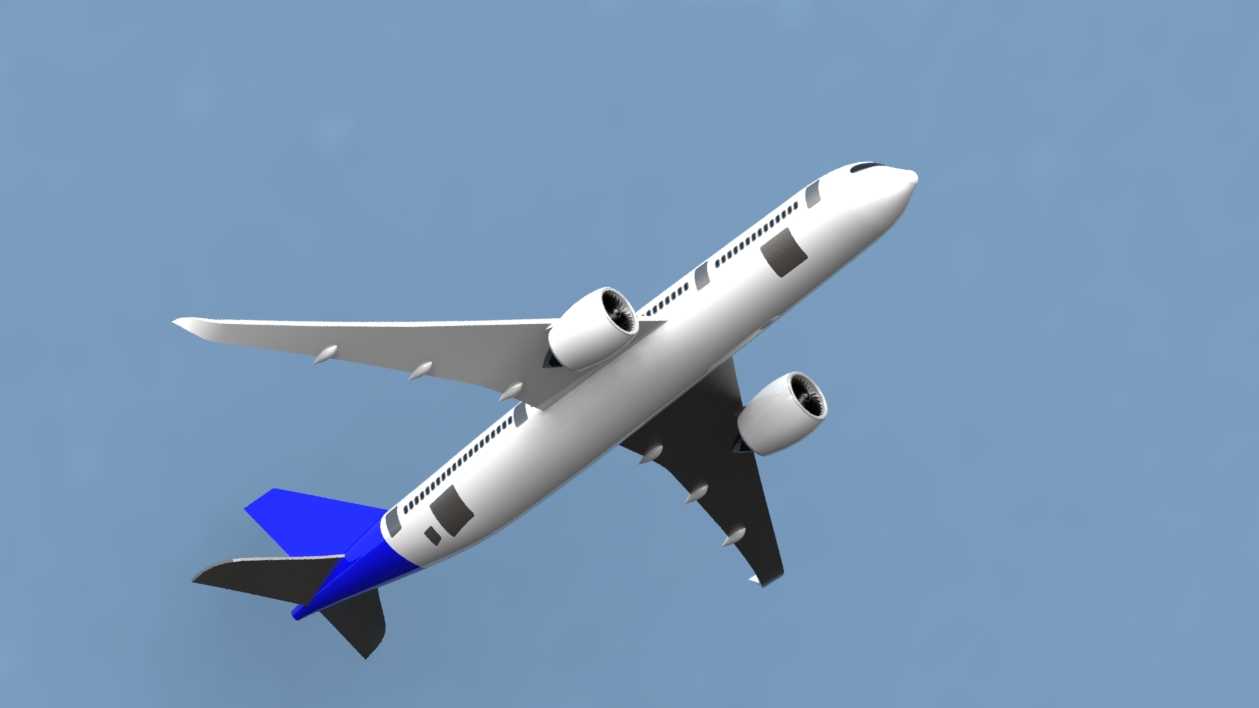

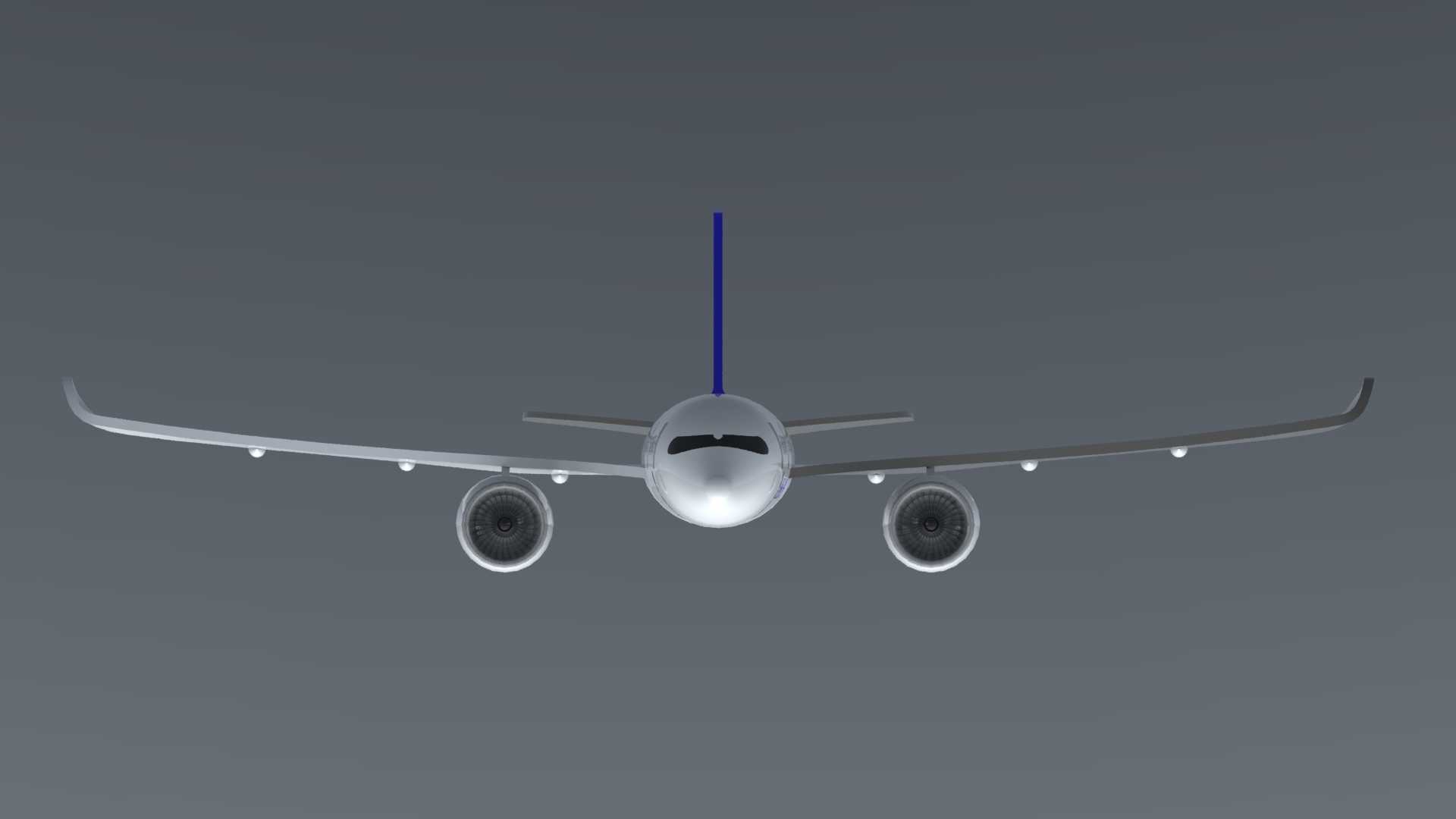

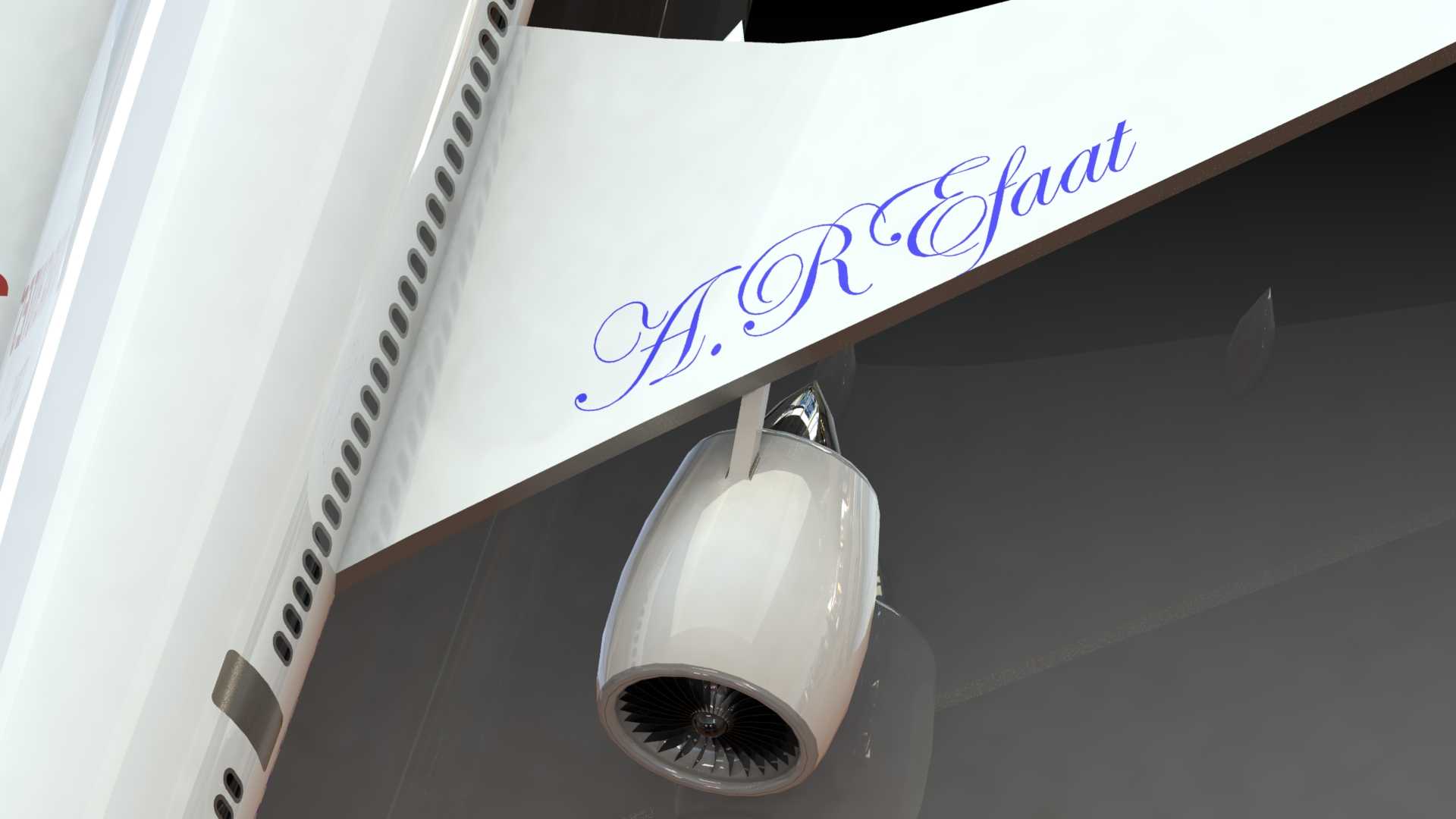

　　动力短舱吊挂于机翼下方，短舱外形由进气唇口、风扇舱段、核心机包覆段和尾喷口组成。吊挂不仅是外形连接件，在真实飞机上还要传递发动机推力、重量和振动载荷，并安排燃油、液压、电气和防火隔离通路。模型中短舱与机翼下表面保持合理间隙，避免几何穿插，同时短舱轴线与机翼、机身形成安装角度，这对理解发动机预安装姿态、进气效率和地面维护空间很有帮助。

　　起落架区域虽然在外观展示中占比不大，却决定了飞机地面状态的支撑边界。前起落架位于机头下方，主起落架靠近翼身结合后的承力区域，机轮、支柱、收放舱和舱门轮廓需要与机身下部曲面协调。客机在停机、滑行、转弯和制动时，起落架承受垂向、侧向和冲击载荷，因此其位置不能只按视觉比例摆放，还要满足飞机重心支撑、发动机离地间隙、尾锥擦地角和转弯扫掠范围等约束。

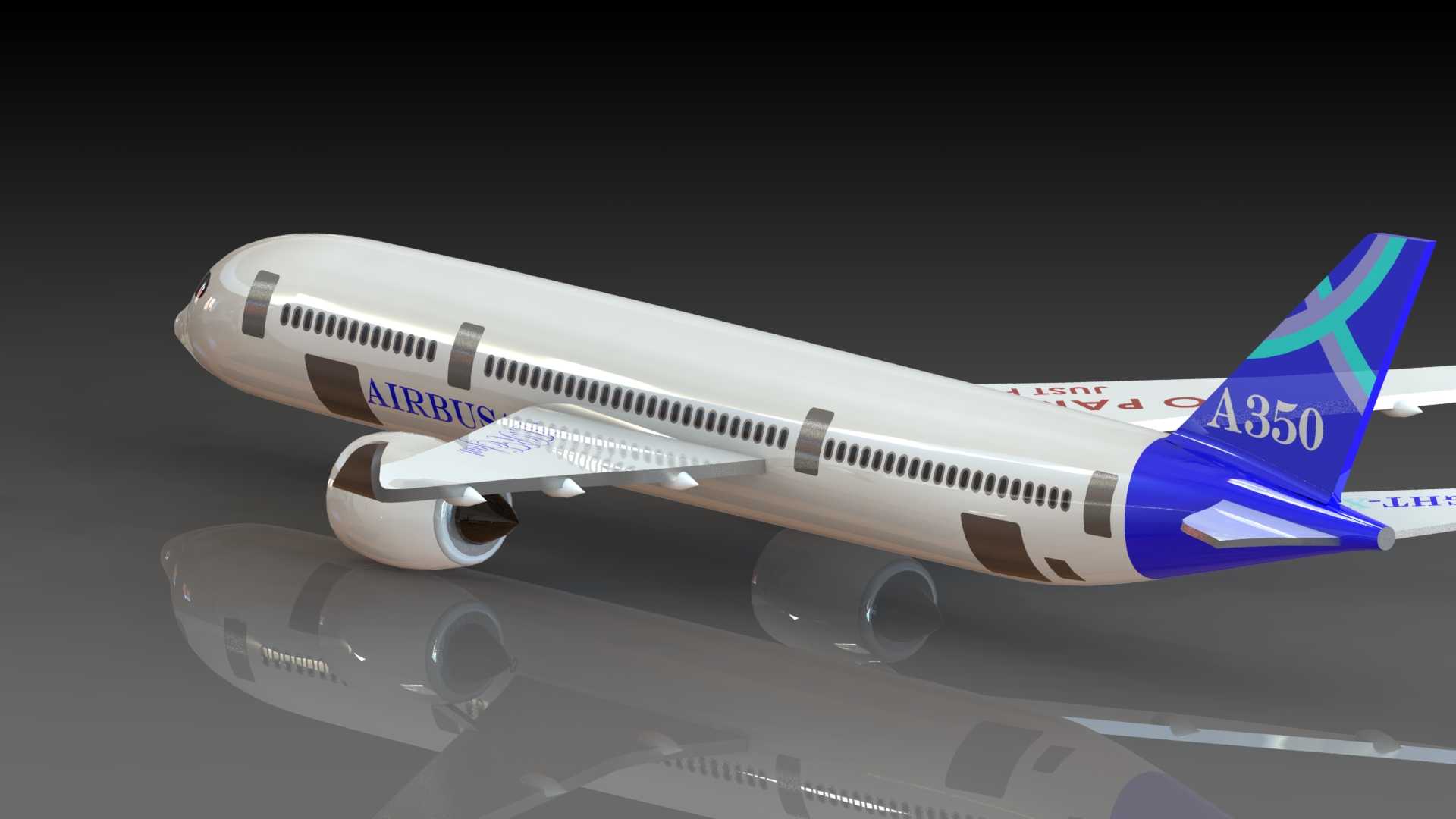

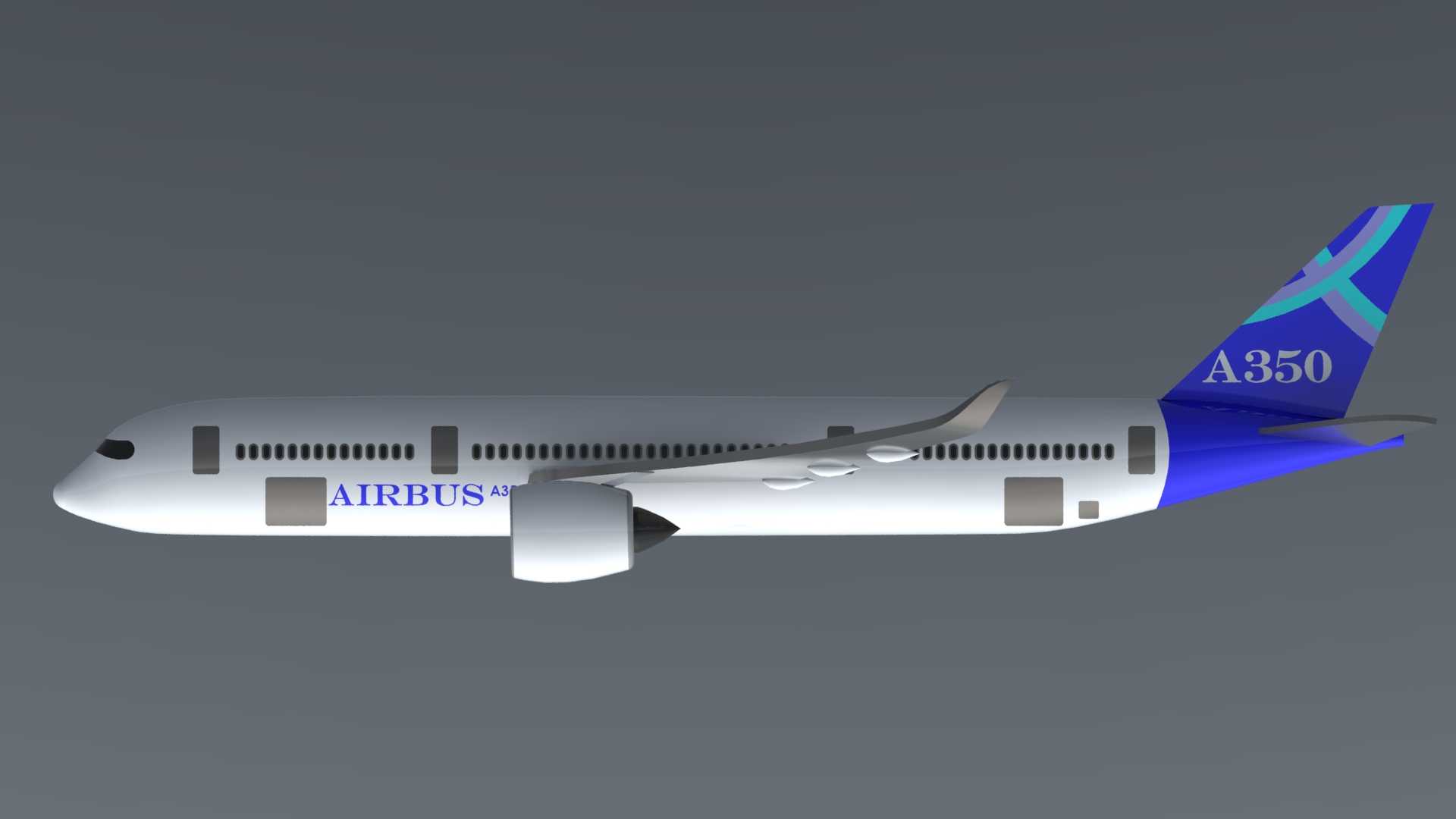

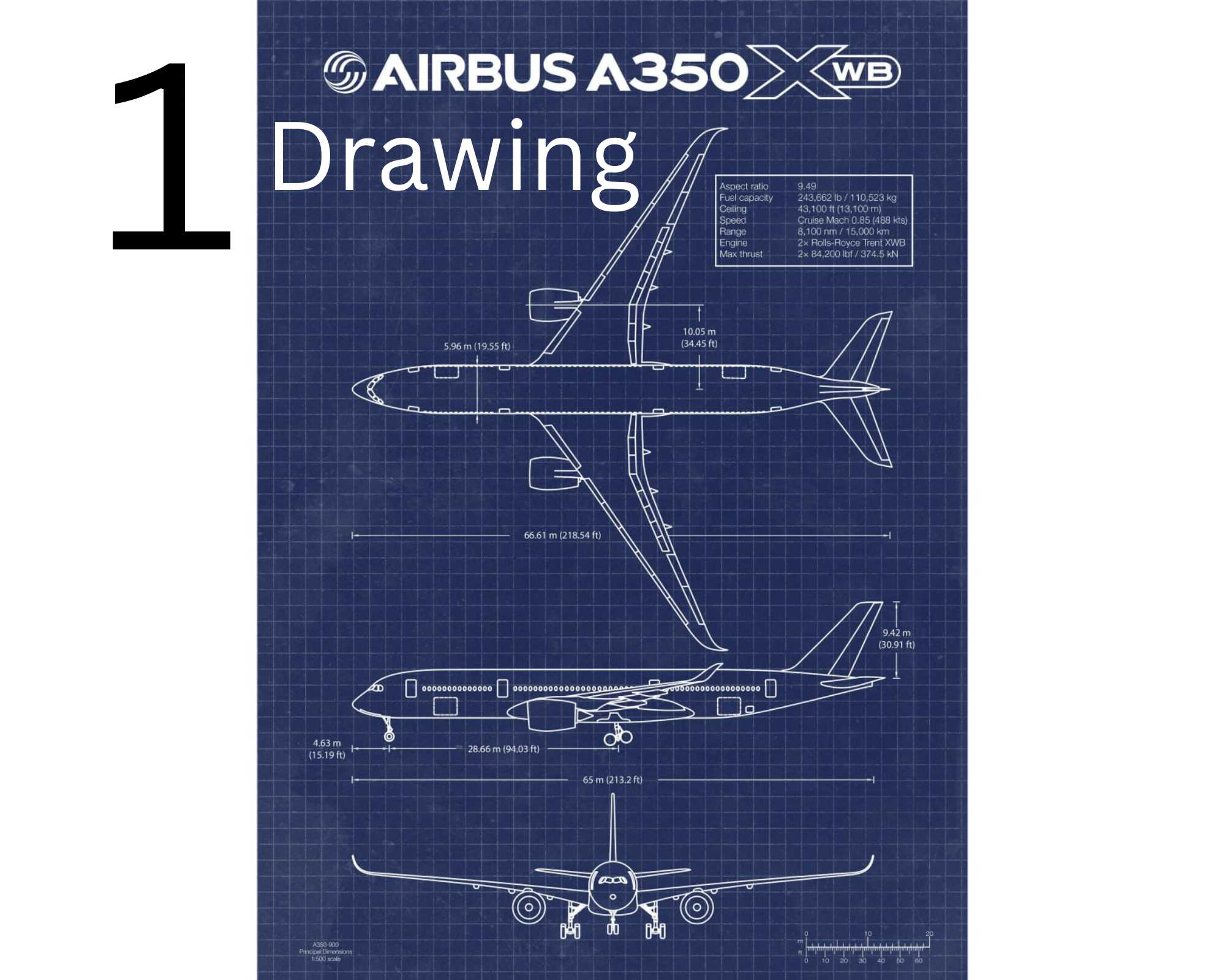

　　机身侧面的舷窗和舱门线提供了尺度参照。客舱舷窗沿纵向等距排列，门区位置打断窗列并形成应急疏散边界；机身下部货舱门、检修口和整流罩区域则体现运营维护需求。对三维建模人员而言，这些细节有助于控制整机比例：机身长度、翼展、垂尾高度、发动机短舱直径和平尾展长之间必须相互匹配，任何一个部件过大或过小都会破坏民航宽体机的识别特征。

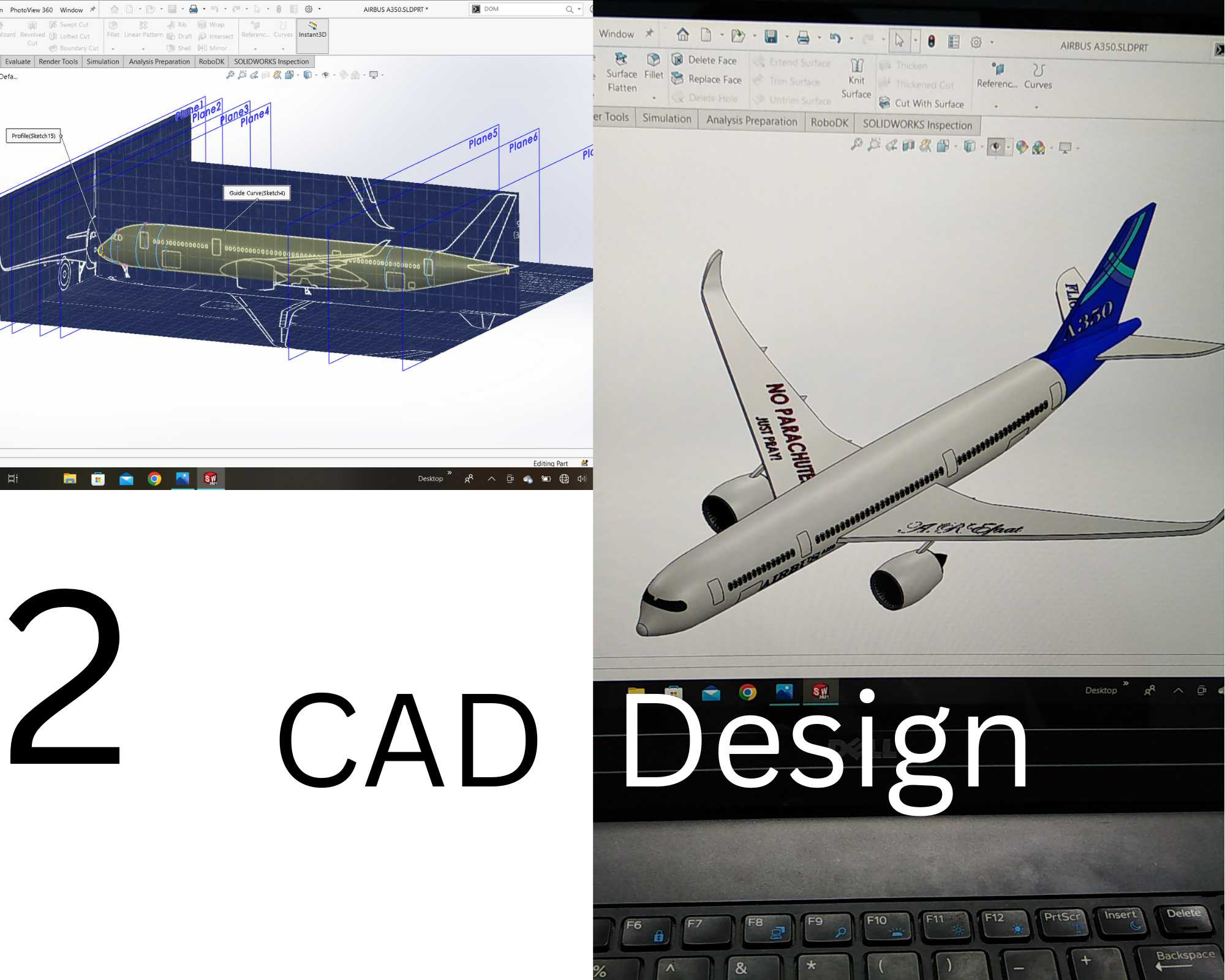

　　在曲面建模时，可先建立机身对称面轮廓与若干截面控制线，再通过放样或边界曲面生成主体；机翼宜以翼型站位曲线为基础，沿展向控制后掠、上反和扭转；尾翼与翼梢小翼需要单独建立曲面，再与主体进行连续性检查。若用于打印或动画展示，还应关注薄翼尖、风挡边缘、尾翼顶端和发动机唇口等细小区域的厚度，避免后期切片或渲染时出现破碎面。

　　安装边界方面，整机作为固定翼飞行器不存在地面设备那样的地脚连接，但各部件之间存在严格的装配关系：机翼根部须与机身承力盒段对齐，发动机吊挂须落在机翼加强区，平尾和垂尾须与后机身框位对应，起落架收放路径不能与舱内结构冲突。理解这些边界后，模型不仅可作为外观摆件，也能作为航空结构讨论、外形评审和科普展示的数字化基础。
