啤酒瓶倒置悬挂收纳挂钩结构

　　该挂钩结构面向餐饮门店、精酿酒吧、家庭酒柜以及小型仓储陈列场景，核心用途是把空啤酒瓶或待沥干瓶体反向挂在支架上，使瓶口朝下，便于残液流出、瓶内通风干燥，也可作为瓶类收纳与展示挂件使用。实际布置时，挂钩通常安装在立杆、横梁或专用挂架上，多个挂钩沿周向或线性排列，能够在有限空间内集中悬挂多只瓶子，减少台面占用，并避免瓶子平放时滚动、磕碰。

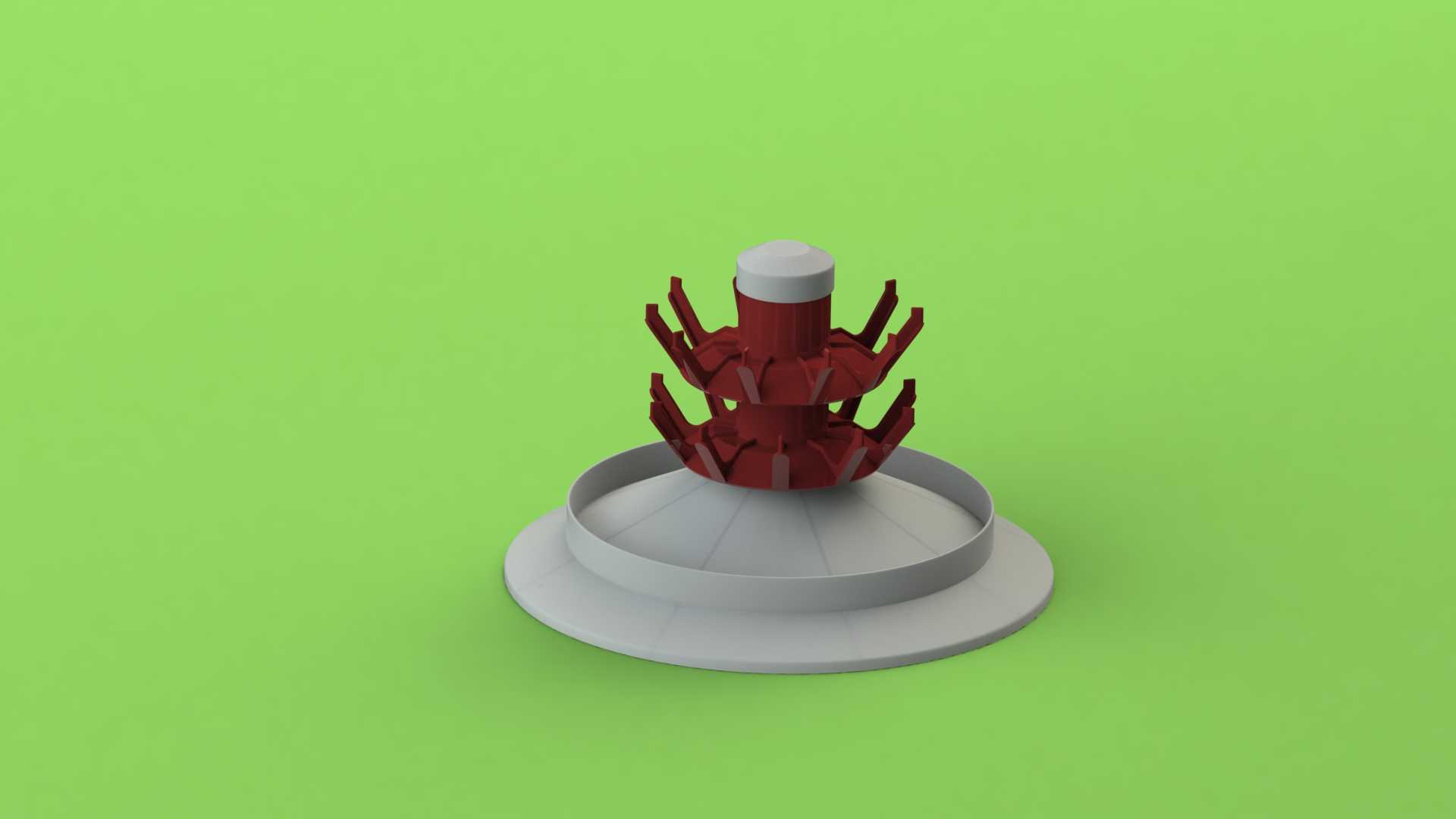

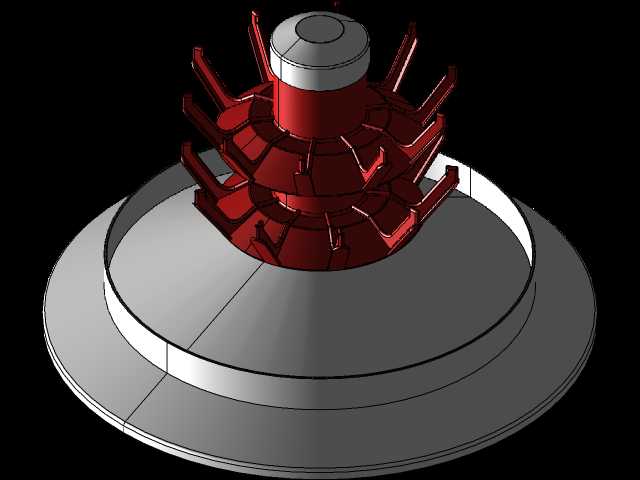

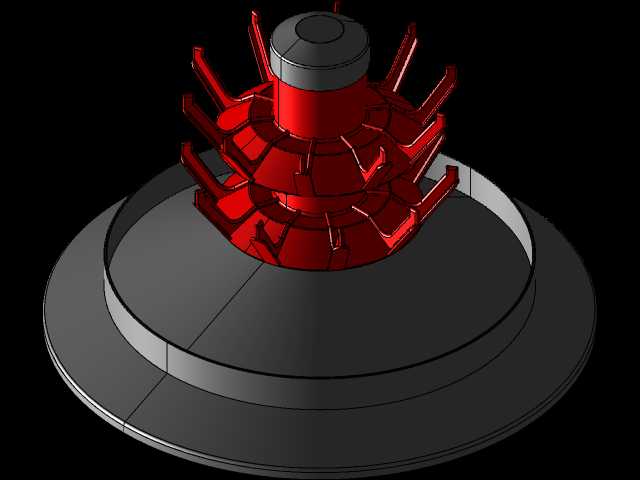

　　结构上，模型由底部承托盘、中部锥形过渡座、中心立柱以及多层放射状挂爪组成。底部圆盘提供稳定的支撑边界，盘边形成环形挡沿，可限制瓶底或瓶身外侧的位移；中部锥面将载荷从中心立柱平滑传递到底盘，减少局部应力集中。中心立柱向上延伸，作为多层挂爪的承载主干，柱顶设置封盖，使外观完整并避免尖锐端部外露。挂爪分层布置，每层沿周向伸出多个叉形卡位，爪端带有向上或侧向的限位形态，瓶子倒扣后，瓶颈或瓶肩区域卡在爪间，靠自重形成稳定约束。

　　从功能逻辑看，倒置悬挂要求挂钩既要方便取放，又要防止瓶体滑落。设计时挂爪开口不宜过大，否则瓶子受碰后容易脱出；也不宜过紧，否则手动取放会产生明显卡滞。放射状多爪布局使同一层可容纳多个瓶位，层间高度差则为瓶身留出竖直空间，避免相邻瓶子互相干涉。底部承托盘并非单纯装饰件，它在台式使用状态下可承担整机支撑作用；若该结构改为吊装或固定到架体上，底盘仍可作为加强基座，提高立柱根部的抗弯能力。

　　外形尺寸方面，建模时需要重点控制底盘直径、立柱高度、挂爪层距和单爪伸出长度。底盘直径决定站立稳定性，应大于上层挂爪形成的最大外接轮廓，保证重心落在支撑面内；立柱高度取决于目标瓶型的瓶身长度，倒扣后瓶底不得与下层挂爪或底盘发生干涉；挂爪伸出长度需匹配瓶颈与瓶肩过渡区，太短会导致夹持点靠近瓶口、承载不稳，太长则增加相邻瓶位碰撞概率。安装边界上，若采用台面放置，只需保证底盘下方平面平整；若接入定制酒架，应在中心立柱或底盘预留连接孔、卡扣或焊接面，并校核立柱根部在满挂状态下的弯曲载荷。

　　建模过程中，挂爪是最需要细化的部位。单个爪片应呈现适度弹性变形空间，末端可做圆角或倒角，避免取瓶时划伤标签或瓶身。爪片与中心柱的连接处建议采用圆角过渡，不应出现尖锐根部，因为反复插拔瓶子时，该区域会承受周期性撑开力。多层挂爪可采用相同节距阵列，以便后续根据瓶体高度调整层数；周向爪位则应保持均布，使载荷对称分布，降低立柱偏载。底盘与锥座之间可设计成连续曲面，既有利于塑料注塑时的材料流动，也能提高薄壁件的刚性。

　　在工程应用中，这类挂件常见于两种工况：一是吧台后区的沥水收纳，瓶子清洗后倒扣悬挂，残液直接滴入下方托盘；二是零售或展示环境中的瓶类陈列，通过多层放射挂点提高展示密度。针对前者，结构表面应减少凹槽和死角，便于清洁；针对后者，挂爪外形可更注重轮廓整齐，使瓶体悬挂后形成规则的放射排列。若选用塑料材质，壁厚应围绕爪片弹性和立柱刚性平衡；若选用金属材质，则需关注挂爪端部防护和底盘配重。

　　整体来看，该模型不是复杂传动件，但其设计难点在于瓶体适配、取放手感、空间密度和承载稳定性的统一。合理的底盘直径、立柱高度、层间距与爪片角度，能够让瓶子在倒置状态下自然锁定位置；而圆角过渡、对称阵列和足够的根部强度，则保证挂件在频繁使用中不易断裂。对于结构设计人员，后续可在该基础上扩展不同瓶径规格、增加可拆卸爪套、配置滴液盘或与标准铝型材架体连接，从而形成系列化的瓶类悬挂收纳方案。
