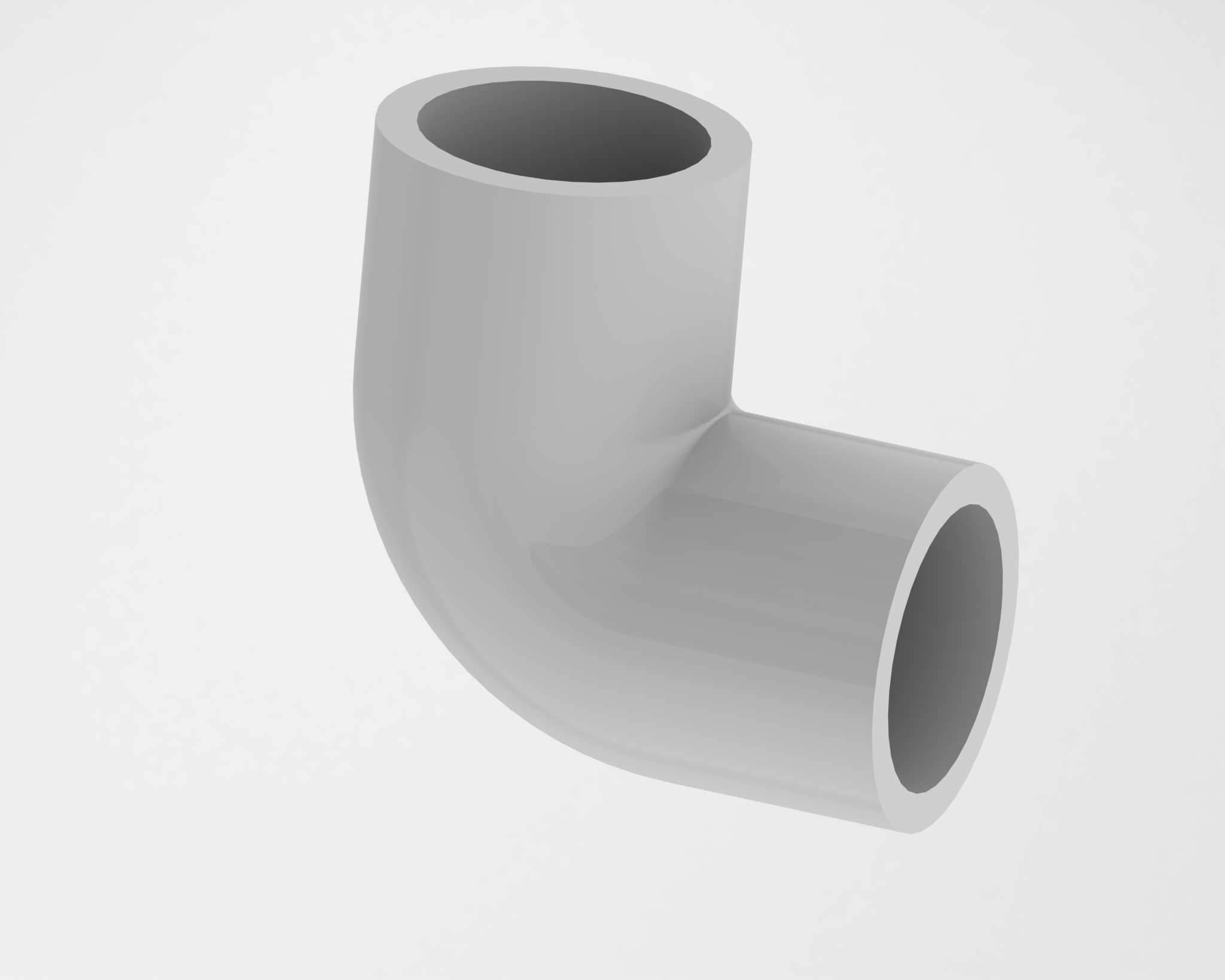

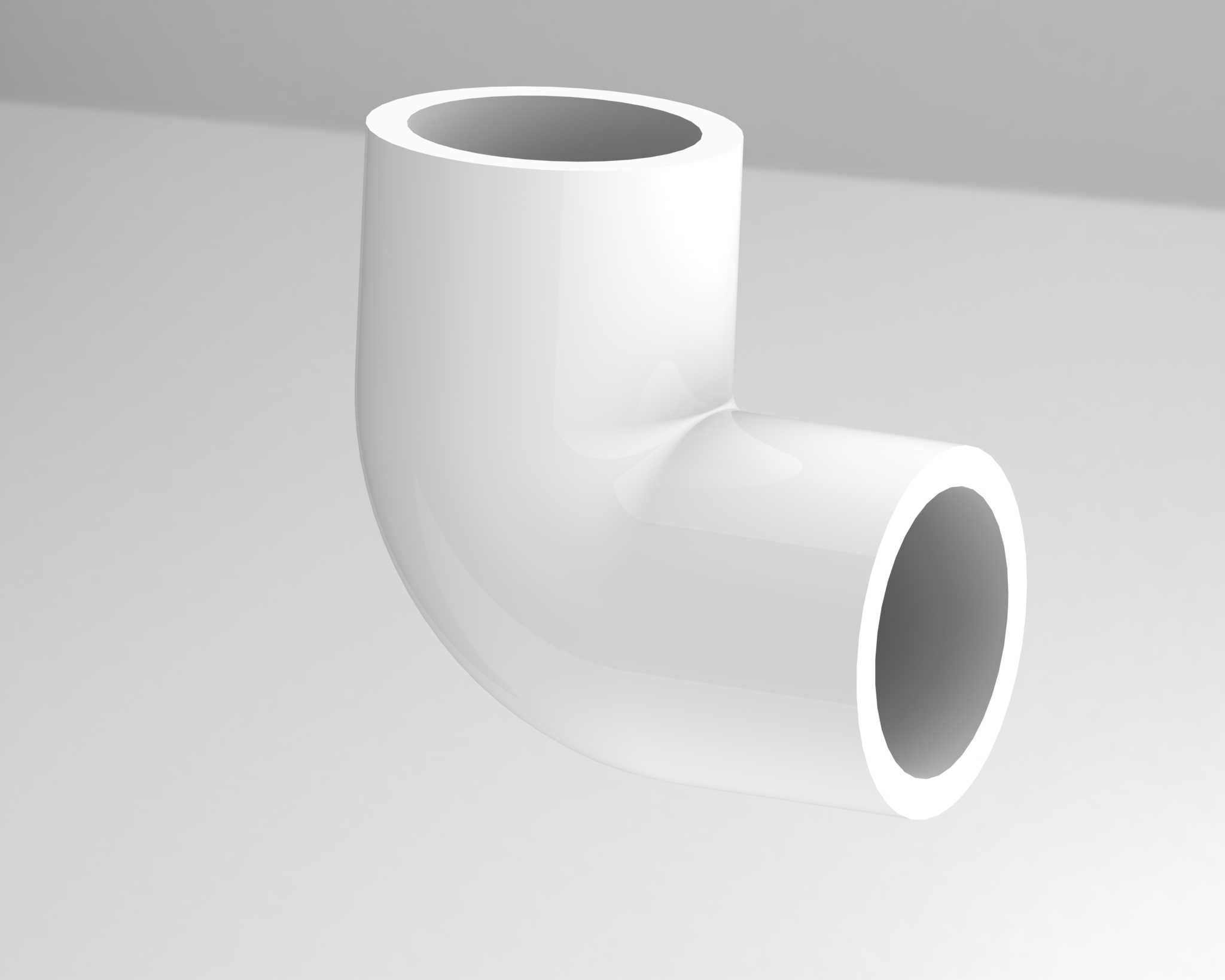

给排水管路90度直角PVC弯头结构

　　在民用给排水、市政楼宇管线、小型流体输送设备以及甲板排水系统的布管作业里，管路走向很难全程保持直线，遇到墙体转角、设备接口错位、竖向立管转水平横管的场景，就需要用到直角转向管件来完成流向切换，这款90度PVC弯头正是针对这类布管需求完成的结构建模。

　　从现场安装的实际边界来看，这类弯头两端预留的直段插接长度是建模时首先要卡死的尺寸：两端承插接口的内径要和对应公称外径的PVC硬管保持过渡配合，插入深度不能过浅，否则粘接后承压能力不足、容易出现渗漏脱开；也不能插入过深，不然会挤占弯头内部的流道通径，造成局部过水截面收缩，增大管路沿程阻力。弯头两端的接口轴线保持严格垂直，转角处的曲率半径没有采用尖锐直角折角，而是做了平滑的圆弧过渡，这个细节很多新手建模时容易忽略——如果转角内侧做成尖角，流体经过时会在拐角处形成明显的涡流区，携带泥沙、杂质的排水介质长期冲刷尖角位置，既会产生额外的流动噪音，还容易在拐角处滞留杂物造成管路堵塞；平滑的弧形流道能让水流顺着弯壁自然转向，压损比直角折边结构降低三成以上，排水通畅度明显提升。

　　这类弯头的适用场景覆盖很广：小型给排水泵的出口管路转向时，用它可以把泵体水平出口的流向调整为竖向，对接上方的排水立管；船舶甲板的排水支管布设时，沿甲板面铺设的横管需要转向接入舷侧排水口，PVC材质的弯头自重轻，不会给薄壁甲板管路增加额外负重，同时耐海水潮气腐蚀，不需要像铸铁管件那样定期做防锈刷漆维护；楼宇给排水系统里阀门两端的管路对接，如果阀门接口和预埋管线存在90度方向差，也可以通过该弯头调整管线走向，不用强行掰弯硬质PVC管造成管材应力开裂。

　　建模过程中结构细节的处理完全贴合实际注塑生产逻辑：弯头整体为等壁厚结构，外壁转角处的圆弧和内壁流道的圆弧保持同心，保证整个弯弧段的壁厚均匀，注塑成型时塑料熔体充模流动阻力一致，不会出现局部壁厚过大产生缩孔、或者壁厚偏薄导致承压强度不足的问题。两端的插接端口外壁做了微小的脱模斜度，方便注塑完成后管件从模具型腔中顺利脱出，同时现场涂胶插接时，带斜度的端口更容易对准管材导向，不会出现插接歪斜导致粘接面错位。弯头的两个端面保持和各自轴线绝对垂直，现场安装时管材插入后可以保证对接管线的同轴度，不会出现别劲、管路产生内应力的情况，长期使用后粘接接口也不会因为应力累积出现开缝漏水。

　　从安装配合的尺寸边界考量，弯头弯弧段的外侧最大轮廓尺寸要在建模时明确标注，现场布管如果是在墙体开槽、设备机柜内部这类狭窄空间布设管线，这个外轮廓尺寸直接决定开槽宽度或者机柜内的管路预留空间是否足够；弯头内侧的转弯最小半径也需要标注，用来核算管线转向时占用的平面空间，避免和周边的桥架、其他管线、设备固定支架发生干涉。和金属弯头相比，PVC材质的管件内壁粗糙度更低，流体流经时的摩擦阻力更小，同时不会像钢制管件那样长期接触水产生锈层脱落，污染管路输送的介质，也不会因为锈屑堆积造成阀门、水泵叶轮的卡滞。

　　针对软管衔接的场景，这款弯头的硬管接口也可以通过卡箍搭配过渡软管使用：水泵的进出口如果存在振动，硬管直接对接会把泵体的振动传递到整个管路，产生共振噪音，在弯头和泵接口之间接入一段橡胶软管，既可以通过弯头完成90度流向改变，又能利用软管吸收泵体运行的振动，降低管路系统的疲劳损坏概率。建模时还原的光滑外壁没有多余的凸起加强筋，一方面是注塑成型时更容易保证外观完整，另一方面现场做保温层包裹时，光滑的外壁可以让保温棉完全贴合管件表面，不会出现缝隙造成冷凝水外露，在中央空调冷凝水排水、低温流体输送的管路场景里，这个结构特性也能很好适配使用需求。
