吧台嵌入式咖啡敲渣收纳抽屉钣金结构

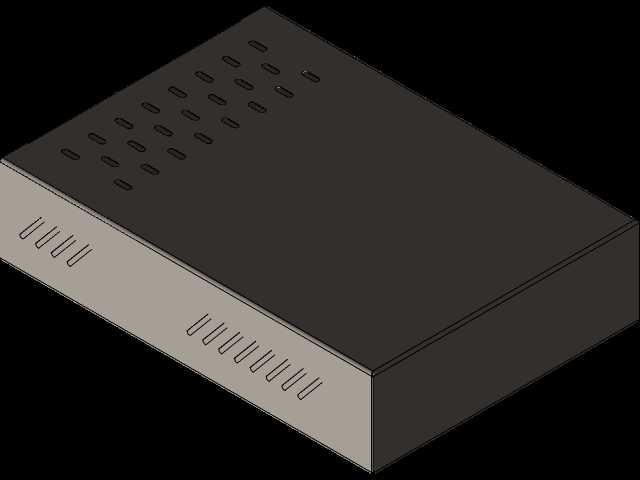

　　这套结构针对商用吧台台面下方的紧凑安装空间设计，核心功能是承接咖啡制作完成后的粉饼残渣，同时将收纳动作整合到抽屉抽拉路径中，减少吧台操作人员转身、移步的辅助时间。设备整体采用薄钢板折弯成型，外壳为封闭矩形盒体，顶面与正面均布置阵列式长圆通风槽，既可以散去刚敲落粉渣携带的余温，也能避免抽屉内部因密闭积存潮气，降低残渣发霉、异味残留的概率。

　　从现场布置逻辑来看，该抽屉通常嵌入吧台操作台面正下方，台面预留对应落渣开口，敲渣杆直接固定在台面开孔位置，操作人员完成萃取后，手持手柄将粉饼磕在敲渣杆上，残渣直接落入抽屉内部的渣桶，无需额外手持渣盒移动。抽屉完全闭合时，外轮廓与吧台柜体齐平，不会突出操作通道，符合水吧、咖啡馆前场动线狭窄的使用要求；抽拉行程控制在单手可完全拉出内桶的范围，拉出后即可直接取出内部渣桶清理，清理完成后推回柜体即可复位。

　　结构设计上，主体壳体采用等厚薄板钣金工艺，所有棱边均做折弯圆角处理，没有外露尖锐边角，避免前场操作人员频繁抽拉时划伤。侧板与底板通过折弯边咬合后焊接固定，整体刚性足以承受日常反复敲渣的冲击载荷，不会因为长期锤击出现板面凹陷、接缝开裂。正面的长条散热槽沿抽屉宽度方向均匀排布，开槽方向与抽拉方向平行，既保证通风面积，也避免残渣从槽缝掉出柜体；顶面的通风槽采用矩阵排列，对应渣桶上方的散热区域，热蒸汽可以直接向上散出，不会在抽屉内壁凝结成水流。

　　安装边界方面，设计时需要优先核对吧台下方的净空高度，抽屉总高度要小于台面板下沿到柜体底板的预留间隙，宽度方向两侧各预留少量间隙保证抽拉顺畅，深度方向要保证抽屉完全推入后，正面面板与吧台外立面平齐。配套的滑轨选用侧装式承重滑轨，额定载荷覆盖满渣桶的总重量，抽拉过程无明显卡滞，抽屉拉出到极限位置有限位结构，防止用力过猛将整个抽屉连带渣桶拉出翻倒。

　　实际使用场景中，这类结构区别于独立放置的桌面敲渣桶，完全隐藏在吧台柜体内部，前场视觉更整洁，也不会因为人员走动碰翻渣桶。抽屉内部的渣桶可单独取出倾倒、冲洗，外壳内壁的折弯过渡处无卫生死角，擦拭清理时不会积存咖啡残液。建模过程中，钣金折弯系数、开槽避让位置、滑轨安装孔位都需要和吧台柜体的开孔尺寸联动核对：如果台面落渣口位置偏移，会导致粉渣落到抽屉顶面而非内部；如果滑轨安装高度偏差，会出现抽屉推拉摩擦侧板、闭合后缝隙不均的问题。通风槽的开孔长度也做了控制，在保证通风量的同时保留板面足够的折弯强度，避免开槽区域成为应力薄弱点，长期承受敲渣振动后出现板材变形。
