便携红色手提式小型压力气瓶结构

　　该结构对应小型可搬运气瓶的外观与主体造型，主要面向临时用气、户外作业、小型加热设备、实验室移动供气以及维修现场等需要频繁转移气源的场景。与固定式大型储罐相比，这类容器强调单人短距离搬运、站立稳定、阀门区域防护和外部轮廓的抗磕碰能力，因此在三维建模时不能只把罐体理解成一个简单回转体，而需要把封头过渡、底座接触、提手开孔、肩部加强以及表面标识区域一起纳入结构表达。

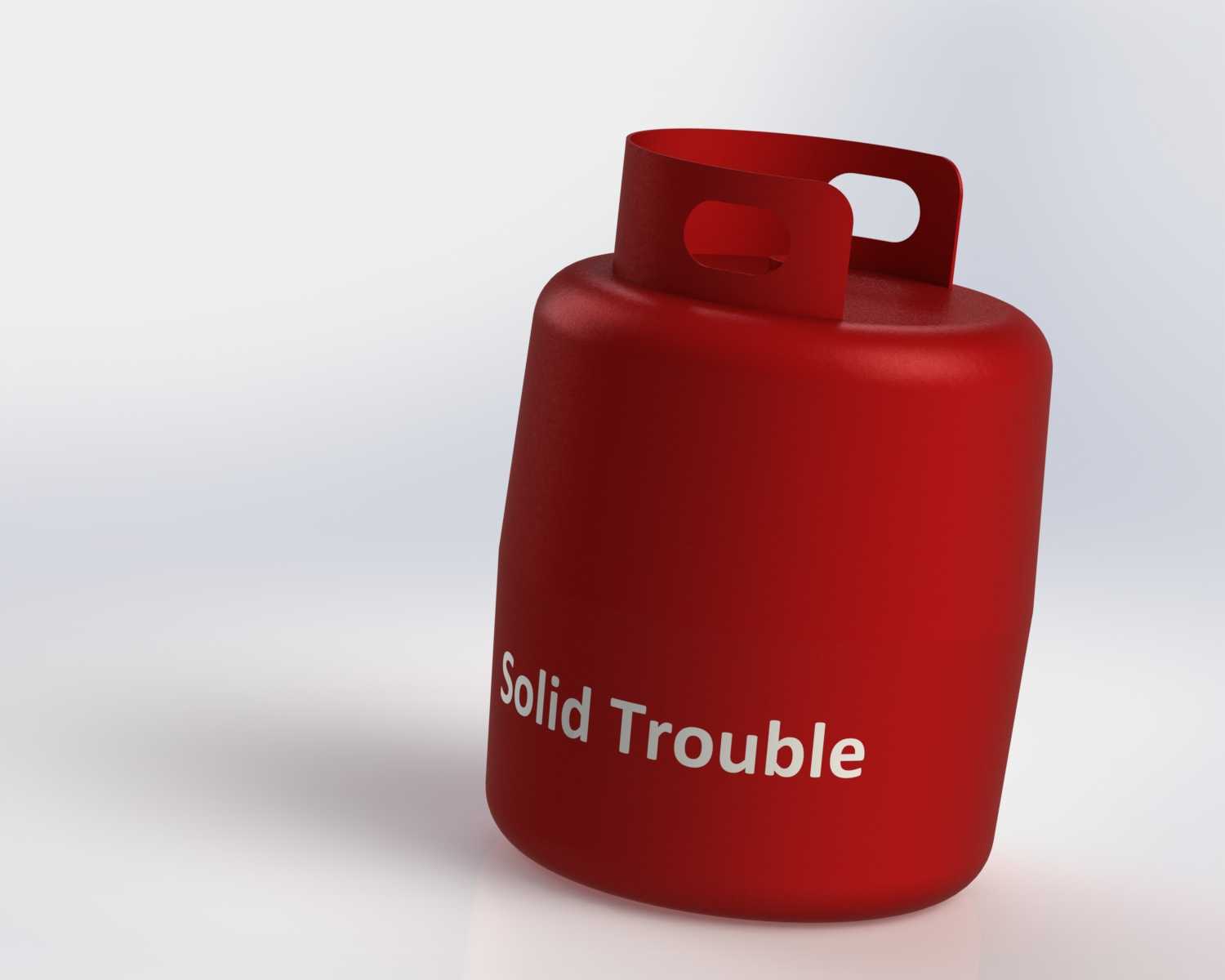

　　从实际用途看，气瓶承担的是储存和容纳高于大气压气体的功能，内部介质可能为燃气、惰性气体或其他工艺气体。虽然外观模型侧重产品形态，但结构思路仍需围绕压力容器的基本逻辑展开：筒身承担周向薄膜应力，上下封头通过圆弧过渡降低局部应力集中，底部需要形成可靠的支承环或平底接触区，顶部则要为阀门、护罩或提手留出安装空间。模型中红色罐体上部设置一体式提手，提手开设两个握持孔，既方便手指穿入发力，也在阀门上方形成防护边界，减少搬运过程中碰撞直接作用到阀件的概率。

　　外形处理上，罐体主体接近竖直圆柱，下部以圆角收束到底面，避免直角底边在落地时产生应力集中和磨损。肩部不是突然收口，而是采用连续曲面过渡到顶部平台，使筒壁、封头和提手区域的视觉关系更完整。提手从肩部向上延伸，两侧与罐体上部相连，中间保留镂空区域；这种造型在工程上需要关注连接根部的圆角、壁厚连续性以及提手承载时的受力路径。若后续进入详细设计，提手根部不能做成尖锐交界，应通过圆角或加厚区分散搬运载荷，防止长期使用后在连接位置出现裂纹。

　　安装边界方面，该类气瓶通常独立直立放置，不依赖机架固定，但底面直径、重心高度和肩部轮廓会直接影响放置稳定性。建模时应保证底部支承面位于同一平面，罐体轴线相对底面垂直，肩部和提手相对于主体居中，避免视觉模型出现偏置导致后续工程图尺寸标注困难。对于需要装箱、支架固定或车辆运输的场景，还应校核筒身最大外径、总高、提手最高点以及阀门保护范围，确保瓶体能够放入指定运输架、固定链条或储物柜中。

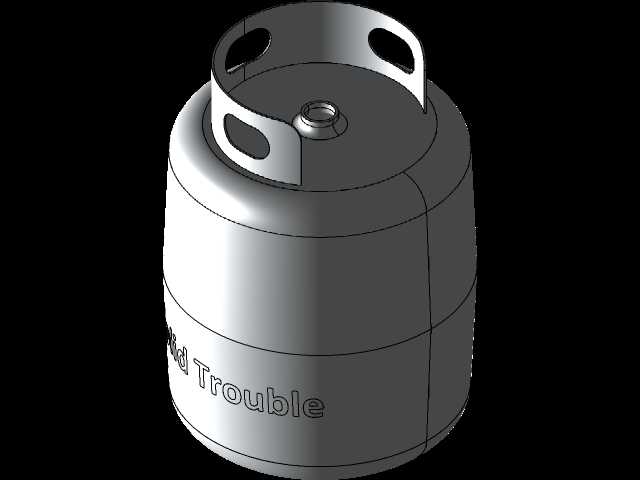

　　曲面构建可先以旋转方式形成筒身和上下封头，再在顶部建立提手实体。提手不适合用单一拉伸块草率处理，因为其内侧握持孔、外侧轮廓和根部过渡都影响成型质量与受力表现。较合理的方式是先绘制提手侧视轮廓和开孔截面，通过拉伸或放样得到基本实体，再与肩部曲面进行合并，连接处使用变半径圆角修整。罐体表面文字标识区域应保持在筒身可见面上，贴附方向与母线一致，避免标识跨越圆角造成变形。

　　从使用场景看，小型气瓶常在狭窄工位、餐饮临时加热、建筑维修、野外作业以及教学演示中出现。搬运时人员通常握持顶部提手，瓶体会发生轻微摆动，因此提手孔边缘不能过于锋利，孔内空间要满足戴手套操作的基本需求。站立时，底部接触环承受整机重量，若底面过小或圆角过大，会降低抗倾覆能力；若底部完全平贴且无过渡，又容易在拖拽和碰撞时造成边缘损伤。实际结构常在底部保留环形接触带，既保证稳定，也减少大面积平面加工带来的不平贴问题。

　　颜色与外观虽然不属于强度计算内容，但对产品识别有实际意义。红色壳体常用于警示和区分可燃或特定气体容器，表面应保持连续、醒目，便于现场人员快速识别气源类型。模型中筒身正面的字样位于圆柱展开面上，做渲染或出图时需控制文字随曲面贴合，不应出现悬浮、穿模或拉伸失真。对于结构设计人员而言，外观曲面完成后还应进一步补充瓶口螺纹、阀座位置、壁厚、安全间隙、铭牌区域和检验标识位置，才能从概念造型过渡到可制造的压力容器设计。

　　整体来看，该模型的核心不只是红色圆柱罐体，而是把储运压力、人机搬运、直立稳定、顶部防护和外观识别集中在一个小型容器上。三维处理时应重点保证回转体轴线、肩部曲面、提手连接、底部支承和标识区域之间的协调，使模型既能用于产品展示，也能为后续详细结构设计、支架配套和运输空间校核提供清晰的几何基础。
